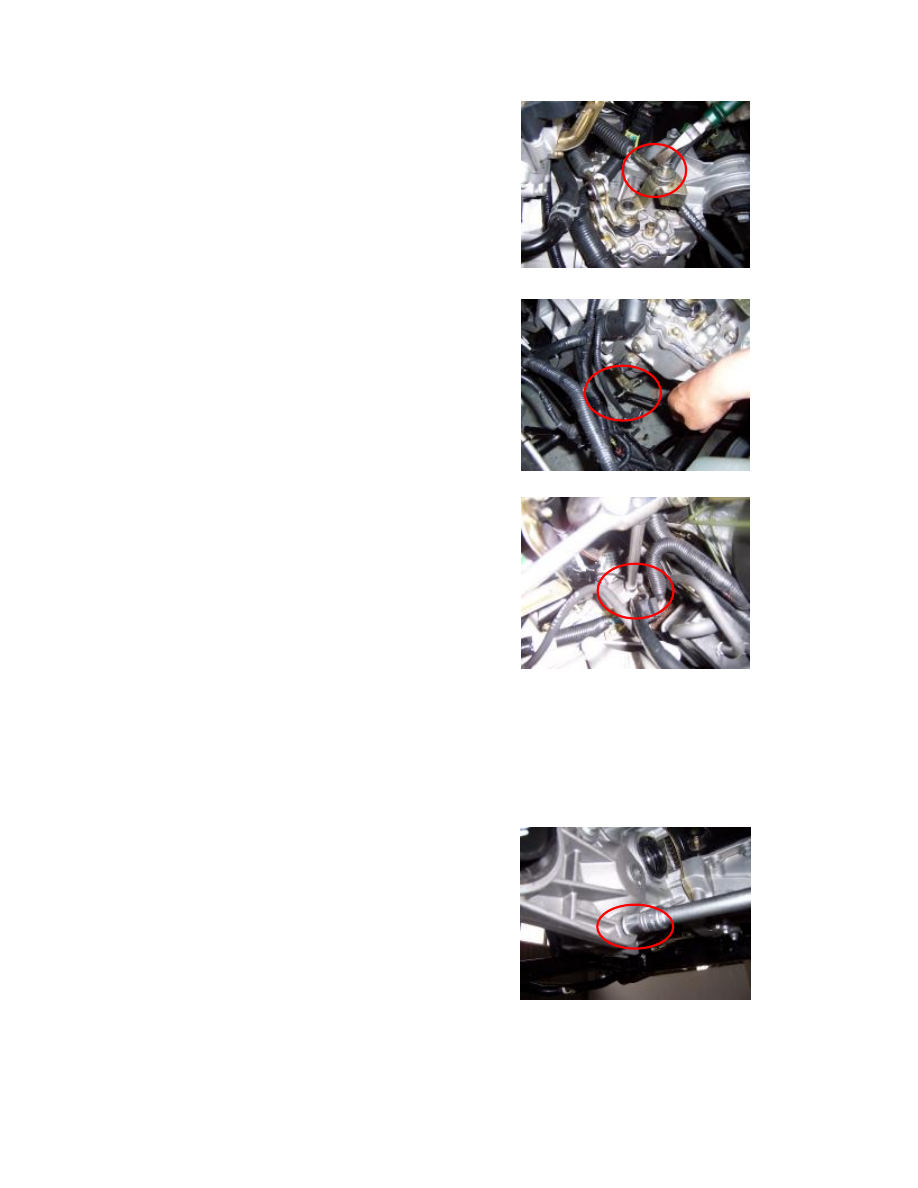

10.2  Use  pliers  to  remove  the  fixing  clip  of  gearshift

control  cable  outer  case  and  then  take  off  the  gearshift

control cable.







10.3  Use  a  13#  sleeve  to  loosen  the  adjusting  screw  of

clutch  control  cable  and  then  take  off  the  clutch  control

cable.







10.4 Use a 13# sleeve to loosen the fixing bolt of clutch

control cable on the transmission case.





10.5  Use  a  17#  wrench  to  loosen  the  bleeding  bolt  of

transmission case to discharge the gear oil.

10.6  See  Service  Manual  for  Chassis  for  disassembly

of suspension travel portion.

10.7 Use a crow to pry out the half shaft.

11. Disassembly of suspension portion



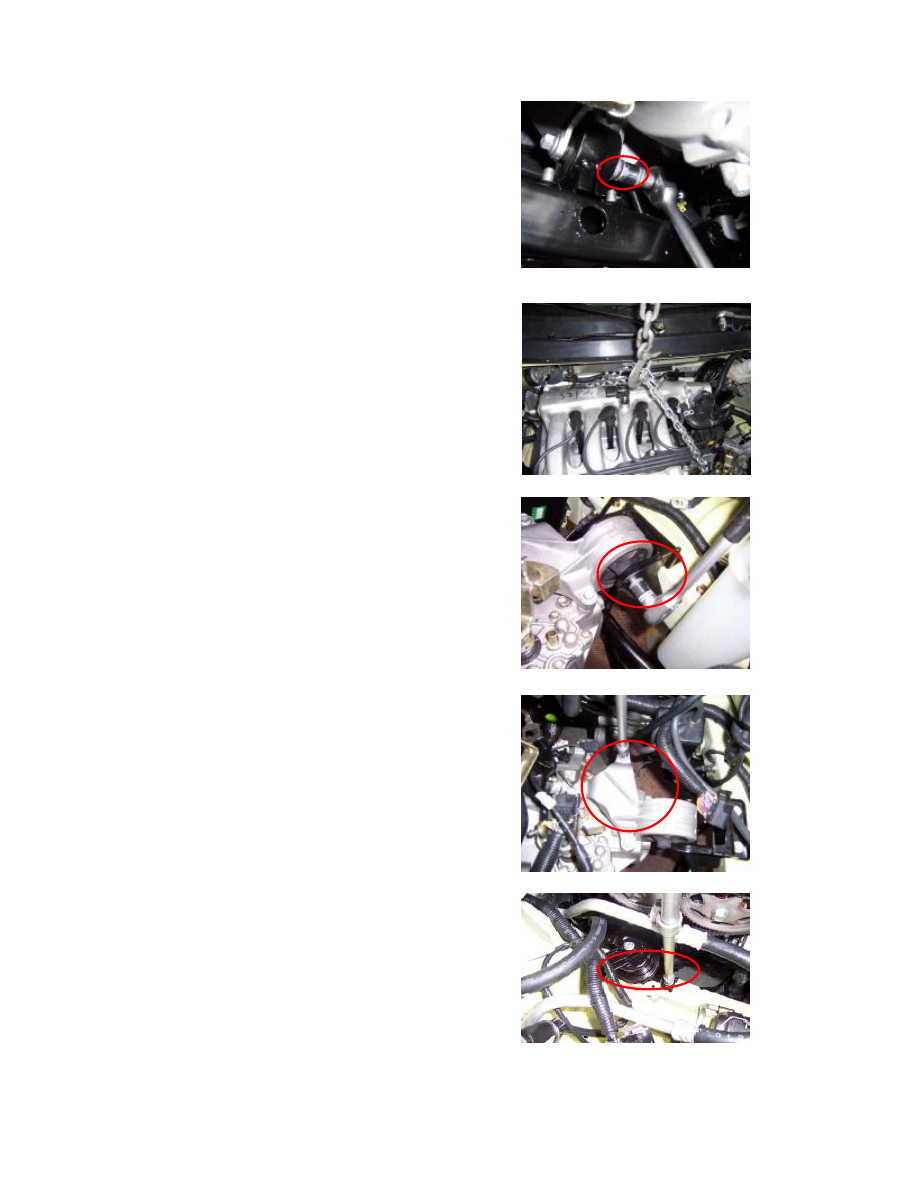

11.1 Use a 13# sleeve to remove the  fixing bolt  for rear

engine mount bracket of transmission case.

Torque: 60±5Nm.







11.2 Use a 18# sleeve to loosen the  fixing bolt  for  front

engine mount bracket.

Torque: 80±5 Nm.





11.3 Use a crane to  hoist the engine  until the iron  chain

just bears tensile force.







11.4 Use a 15# sleeve  to  loosen the  fixing bolt  for right

engine mount bracket. (at rear of transmission)

Torque: 100±5 Nm.







11.5  Use  a  13#  sleeve  to  loosen  the  three  connecting

bolts for right engine mount bracket.

Torque: 65±5Nm.





11.6  Use  a  13#  sleeve  to  loosen  the  three  connecting

bolts for left engine mount bracket.

11.7 Pull out oil pipe connector and junctions of relevant

pipelines. Make sure that relevant junction parts have all

detached.

11.8 Hoist the engine up.







12. Separation of transmission case assembly and engine

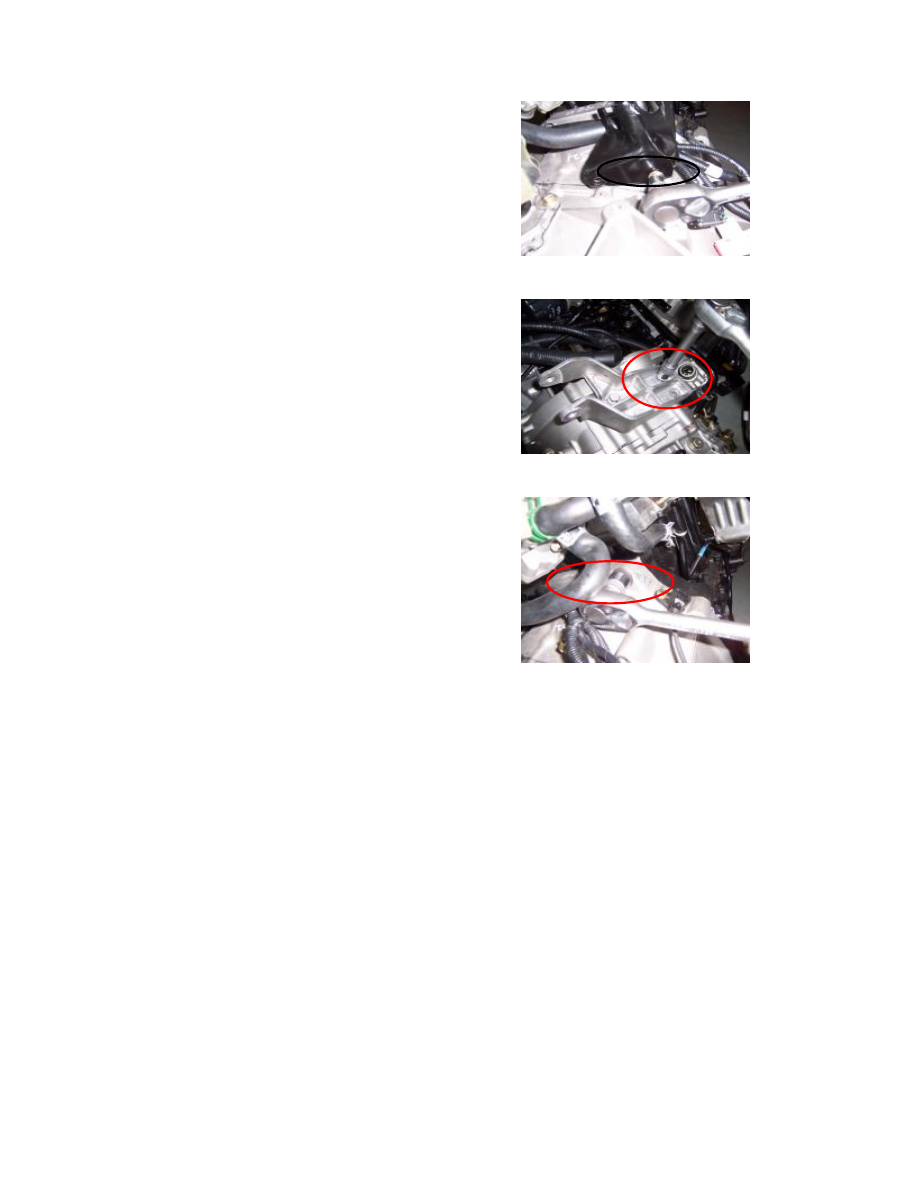

12.1  Use  a  10#  sleeve  to  remove  the  gearshift  control

cable bracket on the transmission case.







12.2 Use a 13# sleeve to loosen the four fixing bolts for

front engine mount bracket.

Torque: 65±5Nm.







12.3  Use  a  13#  sleeve  to  remove  the  connecting  bolt  of

transmission case  and  engine,  and then  make the engine

and the transmission separate.

Torque: 100±10 Nm.











II. Installation Procedure

1.  Please follow the order adverse to that for disassembly to install, but care should be taken for

the following matters.

(1)  When  hoisting,  do  not  install  exhaust  manifold  first,  because  the  longitudinal  separation  of

engine compartment is not big enough; otherwise, it may affect the assembly.

(2) After installation, please adjust the stroke of clutch pedal. When adjusting, adjust it to a proper

position according to the corresponding requirements, in case of a too big  free stroke  of clutch, it

may make sound when shifting gear or fail to release; while in case of  a too small stroke, wear of

friction plate may be accelerated and travel weakness may occur, if severely, the friction plate may

be burnt out.



Chapter Ten Disassembly of Intake Manifold

I. Disassembly Procedure

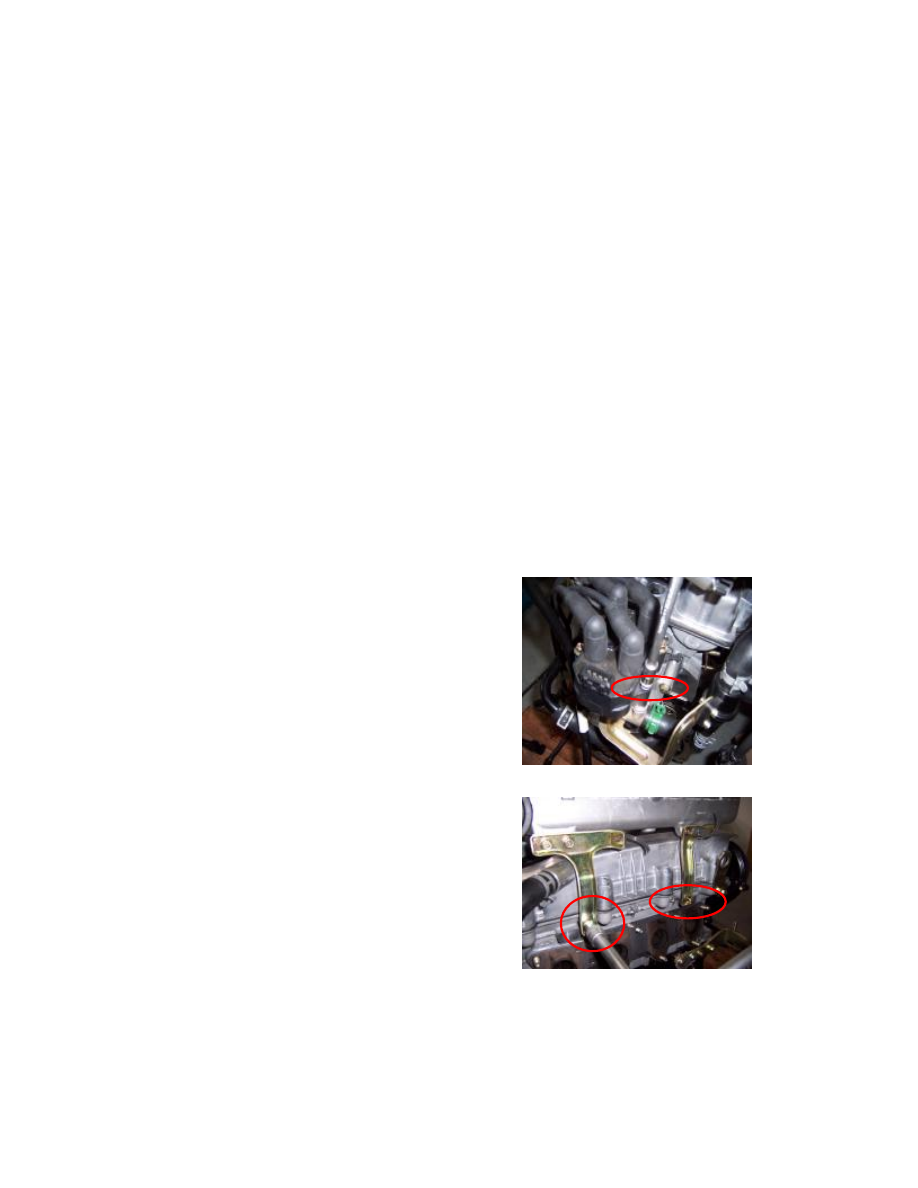

1.  Use  an  8#  sleeve  to  remove  the  four  fixing  bolts  of

ignition  coil  and  then  remove  such  connections  as

ignition cable/injection nozzle harness etc.

















2 Use a 10# sleeve to remove the bolt of intake manifold

fixing bracket.
