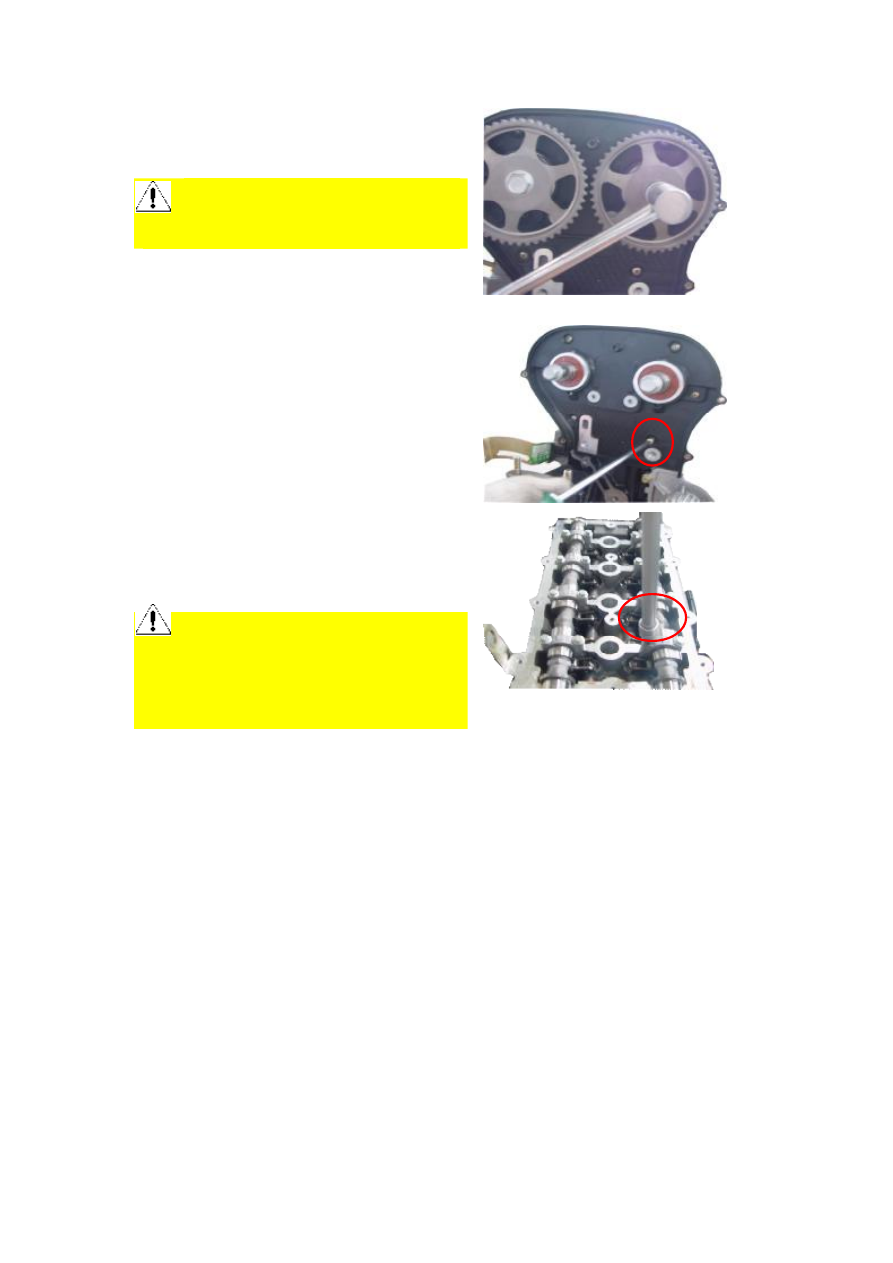

3.  Use  a  18#  sleeve  to  loosen  the  fixing  bolt  of

camshaft timing gear.

Torque: 120±5Nm.



Note:

There  is  no  difference  between  intake

camshaft and exhaust camshaft, they can be interchanged.





4. Use a cross-head screwdriver to loosen the fixing

bolt on inner fender of timing gear and then take out

the inner fender of timing gear.





5.  Use  a  10#  sleeve  to  remove  the  fixing  bolt  of

camshaft  bearing,  take  out  the  camshaft  assembly

and then the hydraulic tappet system.

Torque: 9.5±1.5 Nm.









Note:

The  positions  of  both  camshaft  bearing  and

bolts,  including  the  order  of  camshaft  bearing,  are

unchangeable,  and  should  be  conformity  with  the  marks

during assembly/disassembly.



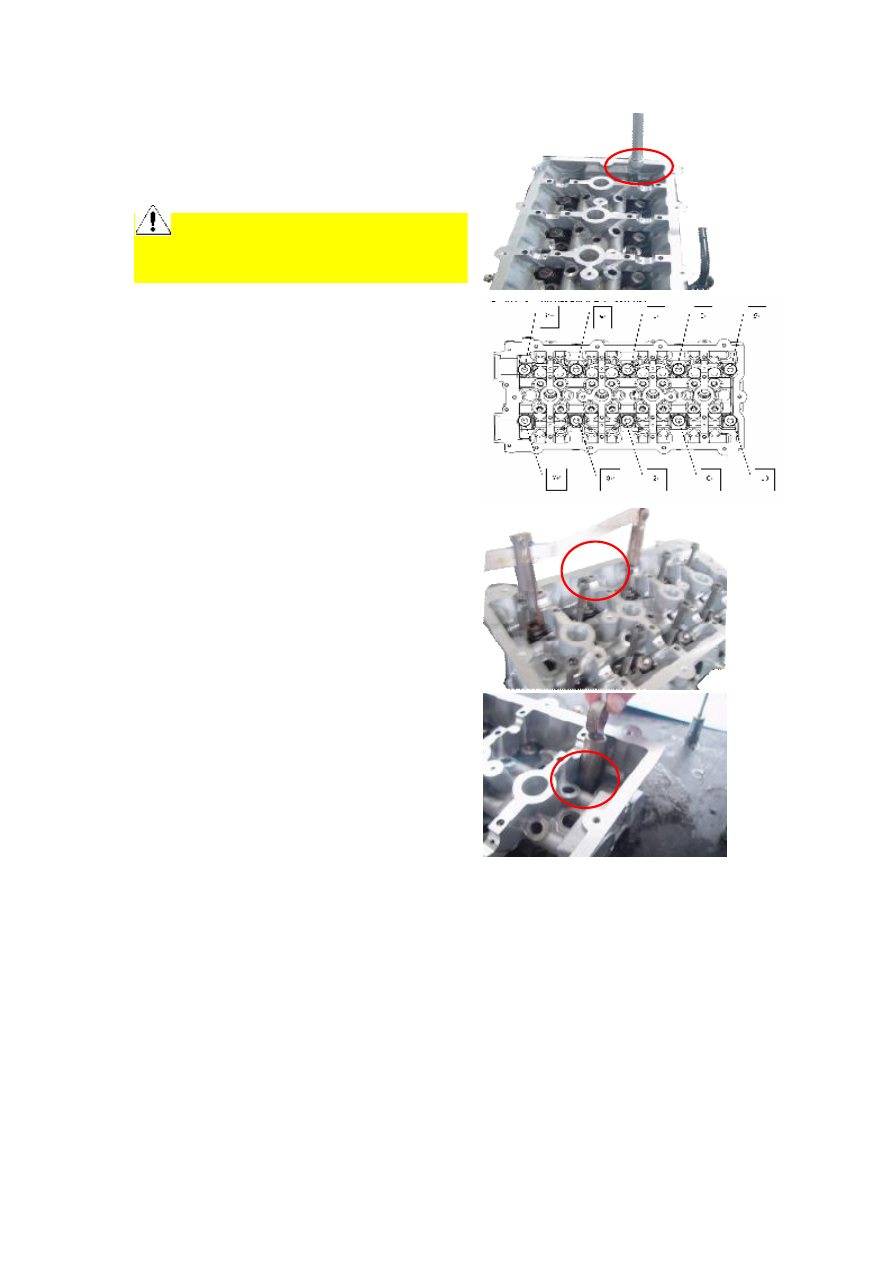

6.  Use  an  hexagon  torque  wrench  to  loosen  the

fixing  bolt  of  cylinder  head  and  then  take  off  the

cylinder head assembly.

Torque: 50±5 Nm.



Note:

Follow  the  order  as  shown  in  the  figure  to

loosen the fixing bolts of cylinder head.





7. Disassembly of valve

7.1  Use  a  special  tool  to  press  down  the  valve

spring,  take  out  the  locking  plate,  and  then  take  off

valve spring, valve and valve seat insert.







7.2 Use a special tool to pull out the valve oil seal.













II. Overhaul of Cylinder Head System

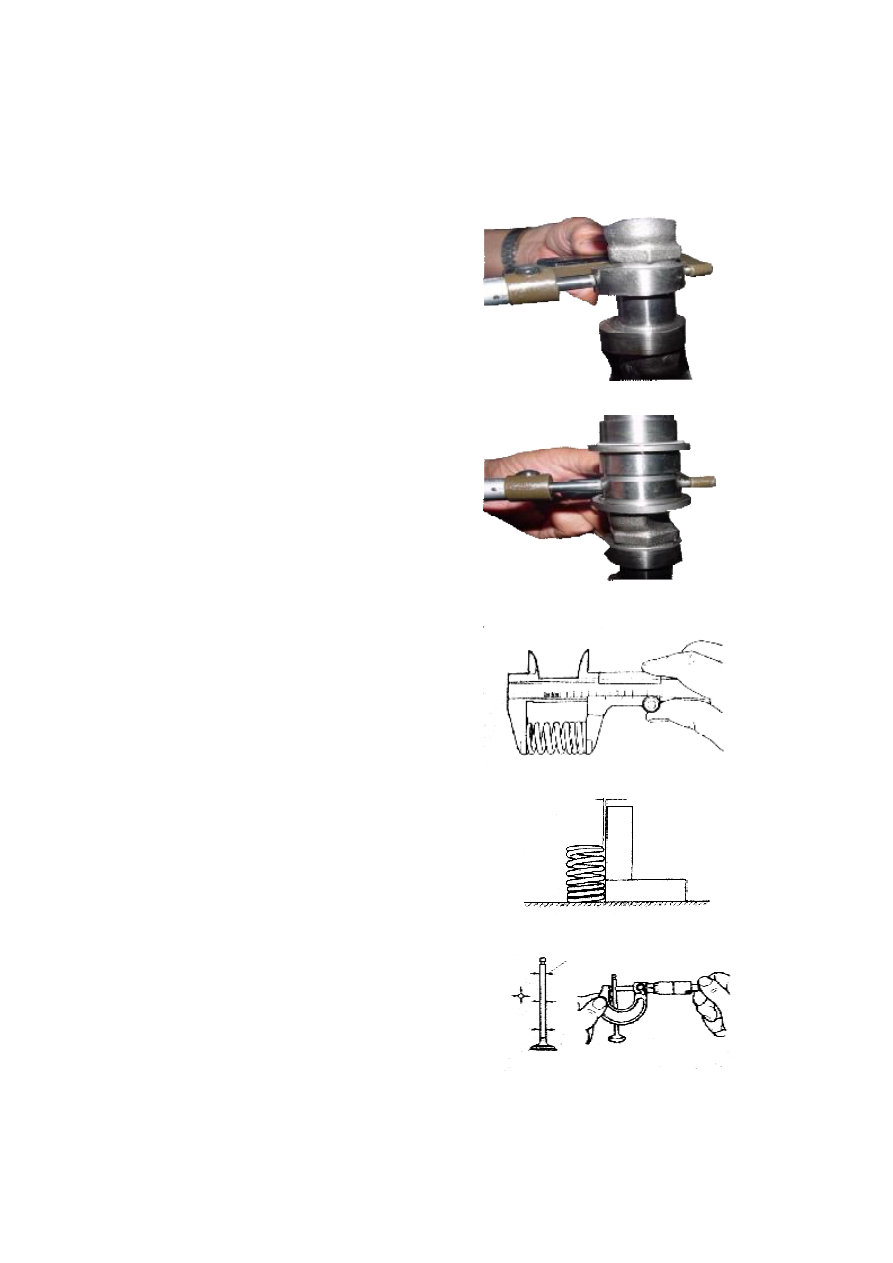

1. Detection of camshaft

1.1  Measurement  of  height  of  cam.  Use  an  outside

micrometer to measure wheel height of the cam.

Wheel height of the intake camshaft: 37.11mm.

Wheel height of the exhaust camshaft: 37.09mm.







1.2  Inspection  of  camshaft  journal.  Use  an  outside

micrometer to measure each journal of the camshaft,

please see Specification Table for specific data.









2. Detection of valve

2.1 Detection of  valve spring.  Two items  of  data of

valve spring should be measured.

Length of the spring: 49mm

Squareness of the spring: 1.2mm (limit)







2.2. Detection of valve.

2.2.1 Measurement of diameter of valve stem







Measurement point

2.2.2 Measurement of valve guide inside diameter

Use  an  inside  micrometer  to  measure  inside

diameter of the guide.

Fit  clearance  between  intake  valve  stem  and  valve

guide: 0.012~0.043mm

Fit clearance between exhaust valve stem and  valve

guide: 0.032~0.063mm

Note:

If  abnormal  noise  is  generated  due  to

serious  wear  of  valve  guide,  do  not  replace  the  valve

guide,  because  the  assembly  technique  requirements  to

valve guide is very strict; please replace the cylinder head

assembly.



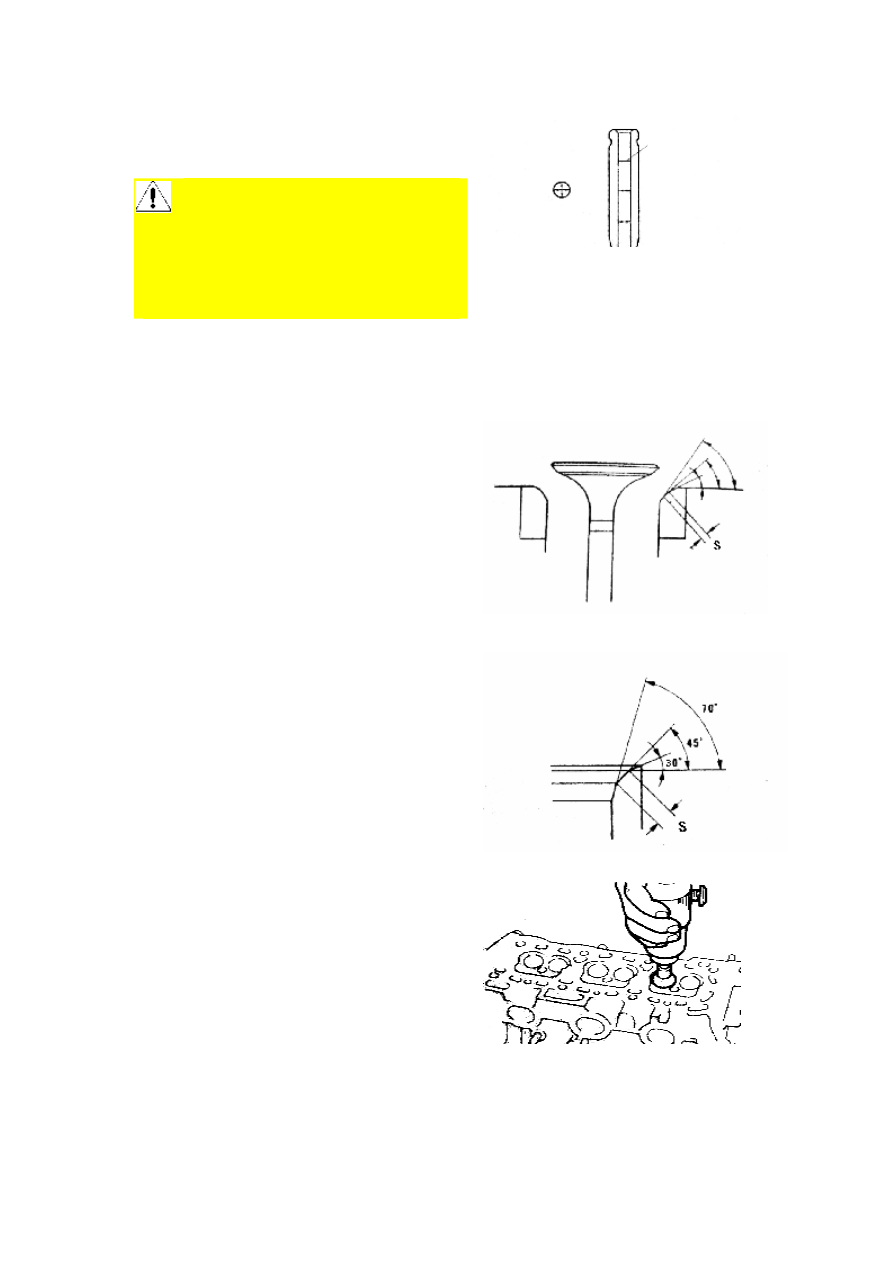

2.3 Boring and grinding valve seat insert

2.3.1 Inspection  of fitting surface  of  valve.  Apply a

circle of red lead on the valve sealing strip and then

gently  place  the  strip  onto  the  valve  seat  insert,

softly and forcibly  press it  down, but  do  not turn  it.

Take out the valve, observe if there is broken part on

the  red  lead,  if  any,  boring  and  grinding  the  valve

seat insert is required.







2.3.2  Select  an  appropriate  reamer,  use  45°  conical

surface  as  cooperate  standard  value  to  check  valve

cooperation  position:  the  optimal  position  is  the

center  of  the  valve,  if  not  so,  be  sure  to  revise.  Cut

on  the  conical  surface  70°  inward  and  30°  outward

at the center of the cooperation position.







2.3.3  Perform  seat  grinding  for  the  valve  sealing

strip with polishing compound







Measurement point
