室/仪 （室内线束和仪表线束的 插件）







室/左前 （室内线束和左前门线束的 插件）



室/左前 （室内线束和左前门线束的 插件）



室 右前（室内线束和左前门线束的插件）



室/左后 （室内线束和左后门线束的 插件）

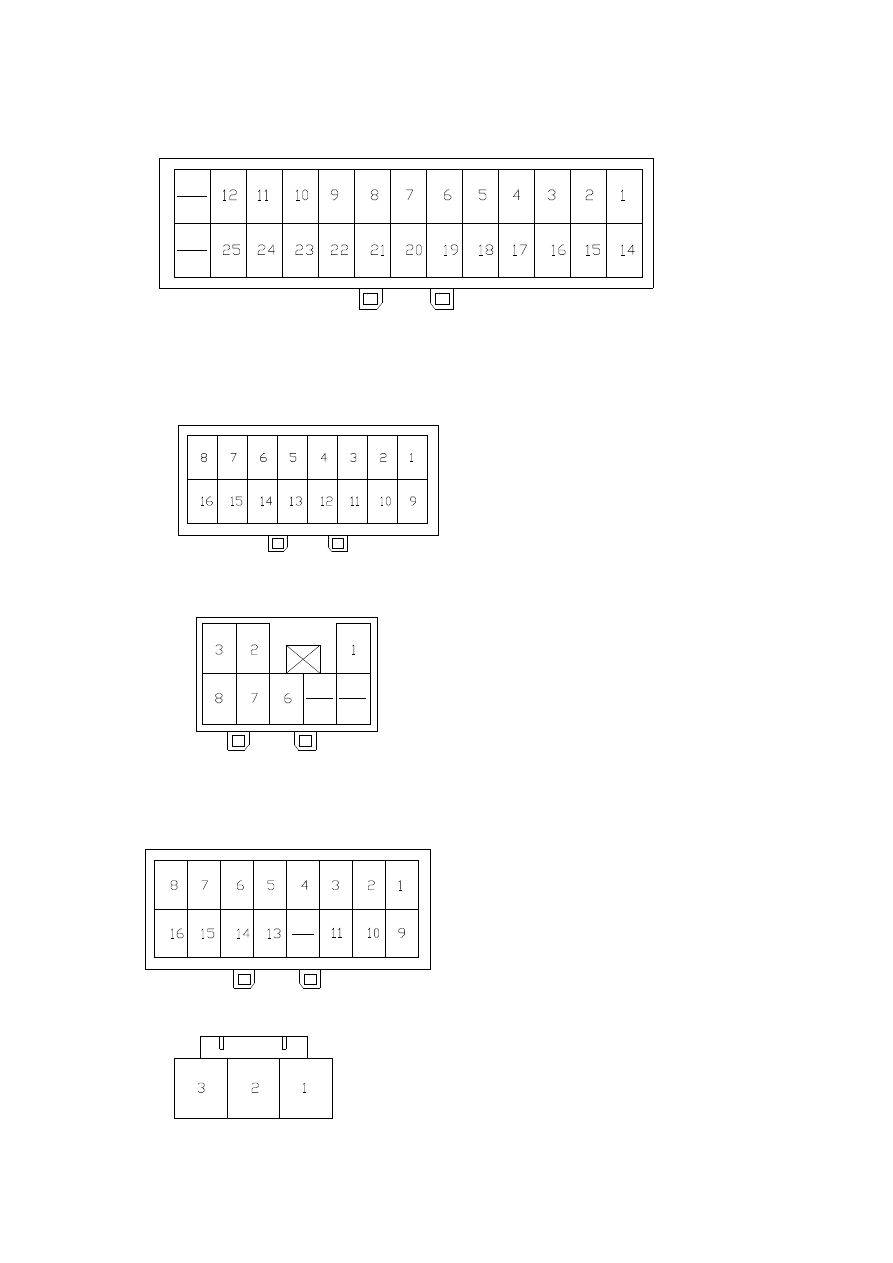

Interior/Instrument A (Interior Harness and Instrument Harness’s A Connector)

Interior/FL A (Interior Harness and Front Left Door Harness’s A Connector)

Interior/FL B (Interior Harness and Front Left Door Harness’s B Connector)

Interior/FR A (Interior Harness and Front Right Door Harness’s Connector)

Interior/RL A (Interior Harness and Rear Left Door Harness’s A Connector)

室/左后 （室内线束和左后门线束的 插件）



室/右后 （室内线束和右后门线束的 插件）



室/右后 （室内线束和右后门线束的 插件）



室/后（室内线束和后背门线束的插件）



（

插头阵脚定义）

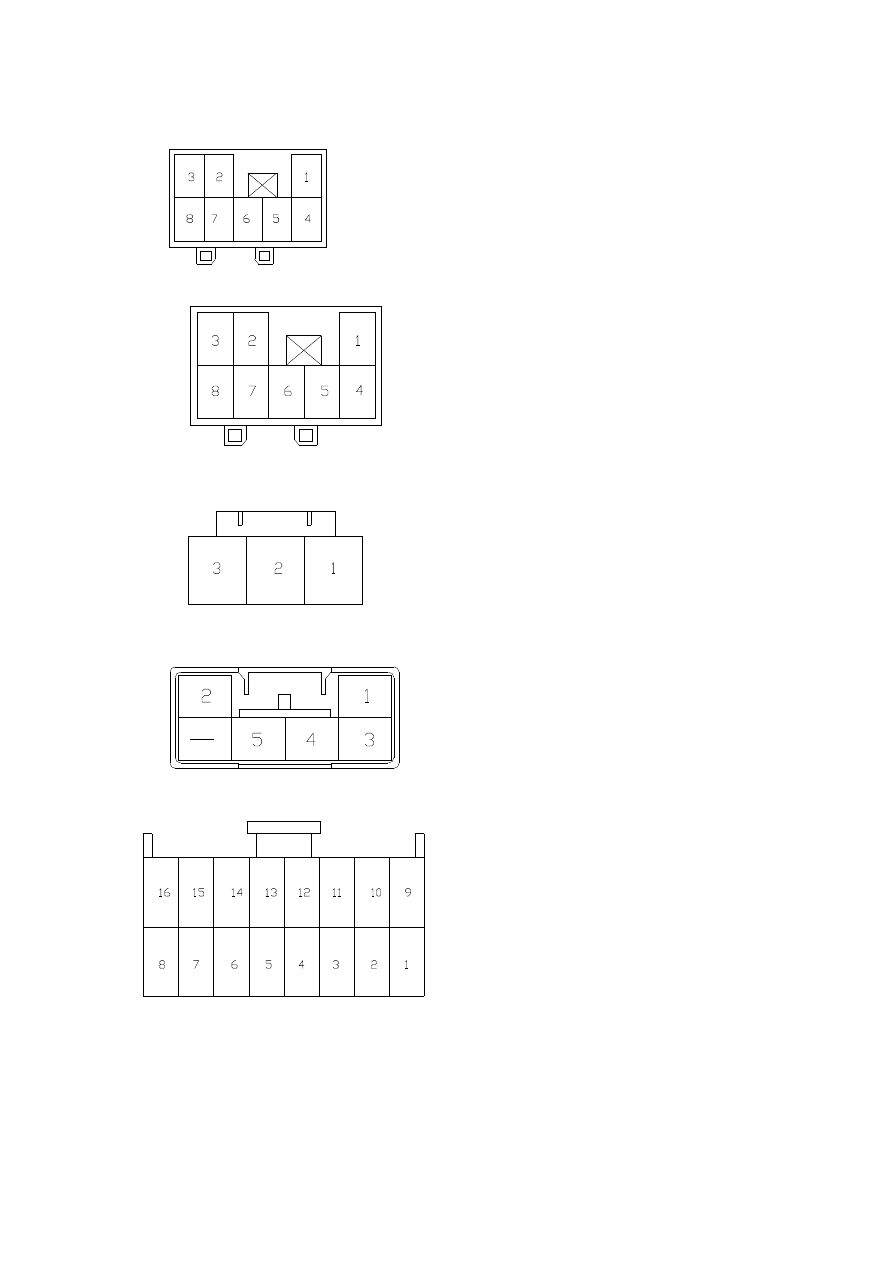

Interior/RL B (Interior Harness and Rear Left Door Harness’s B Connector)

Interior/RR B (Interior Harness and Rear Right Door Harness’s B Connector)

Interior/RR A (Interior Harness and Rear Right Door Harness’s A Connector)

Interior/B (Interior Harness and Back Door Harness’s Connector)

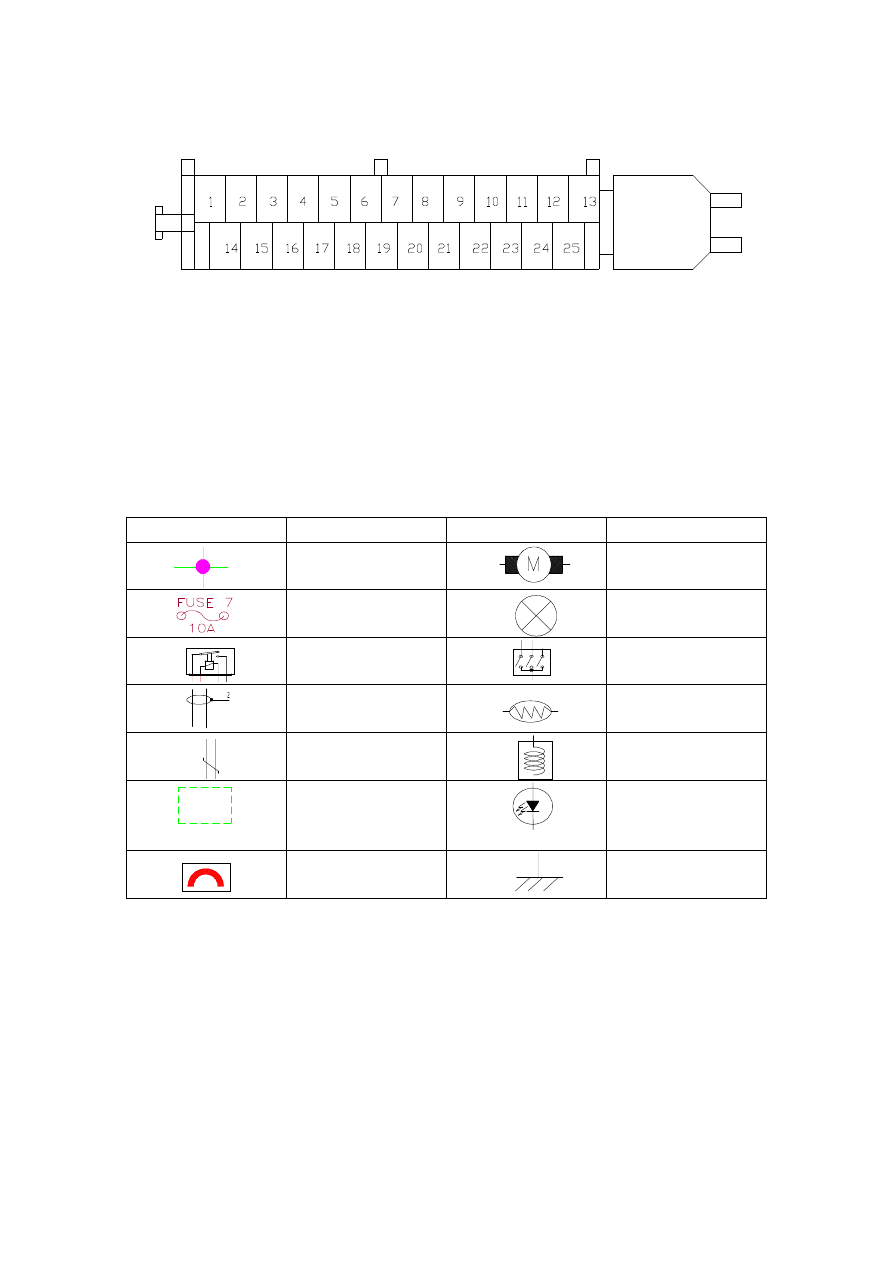

BCMA (BCMA Connector Pin Definition)

（

插头阵脚定义）







II.    Drawing Description

1. Main Symbol Description

Symbol

Meaning

Symbol

Meaning





Circuit Connection



Motor





Fuse Position and

SPecification



Bulb





Relay



ON/OFF Control





Shielded Wire



Resistor Element





Shielded Wire



Solenoid





This section is not

involved in this

system



LED





Connector



Ground

Remark: Please refer to circuit and real object to confirm another symbols.

2. Drawing Description

30: Main positive wire from the battery

30a: Main positive wire from the battery

15: From the ignition switch (IGN1)

15a: From the ignition switch (IGN2)

ka: From the ignition switch (ACC, disconnect it when starating)

58b(RHEO): Power supply for night lighting

BCMB (BCMB Connector Pin Definition)

31– (GROUND): ground cable, from the negative electrode of the battery

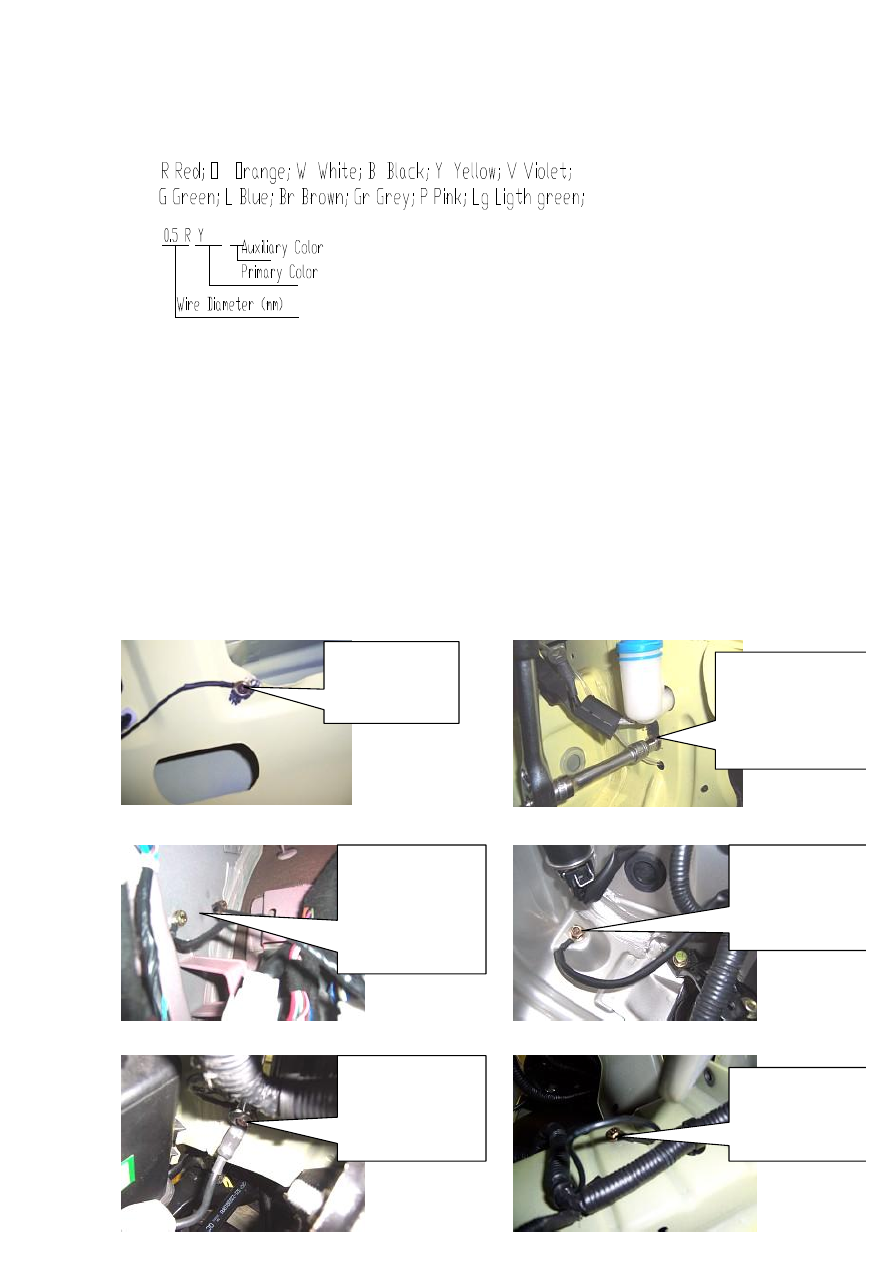

Wire diameter and color:



3. Definition of Main Controller

In this schematic diagram of circuit control, “CE/” means the instrument electrical box integrated

with relay connector;

In this schematic diagram of circuit control, “ECU” means the engine control computer;

In this schematic diagram of circuit control, “BCM” means body control computer.

4. Position of Body Grounding Points















































The grounding point
of  back  door  is
located  in  the  inside
of back door.

Grounding  position  of
battery  negative.  In  this
model,

there

is

no

independent  electric  unit
which  directly  connects
to battery negative.

Two  grounding  points
of ECU at the inside of
front left fender: one is
signal

ground,

the

other is power ground.

ABS  grounding  point

is  located  at  the
bottom

of

ABS

controller  and  under
A/C

high/low

pressure switch.

Grounding  point  of

engine hood harness at

the canister.

Grounding point of fan
motor,  at  the  left  side
member

and

near

headlamp.
