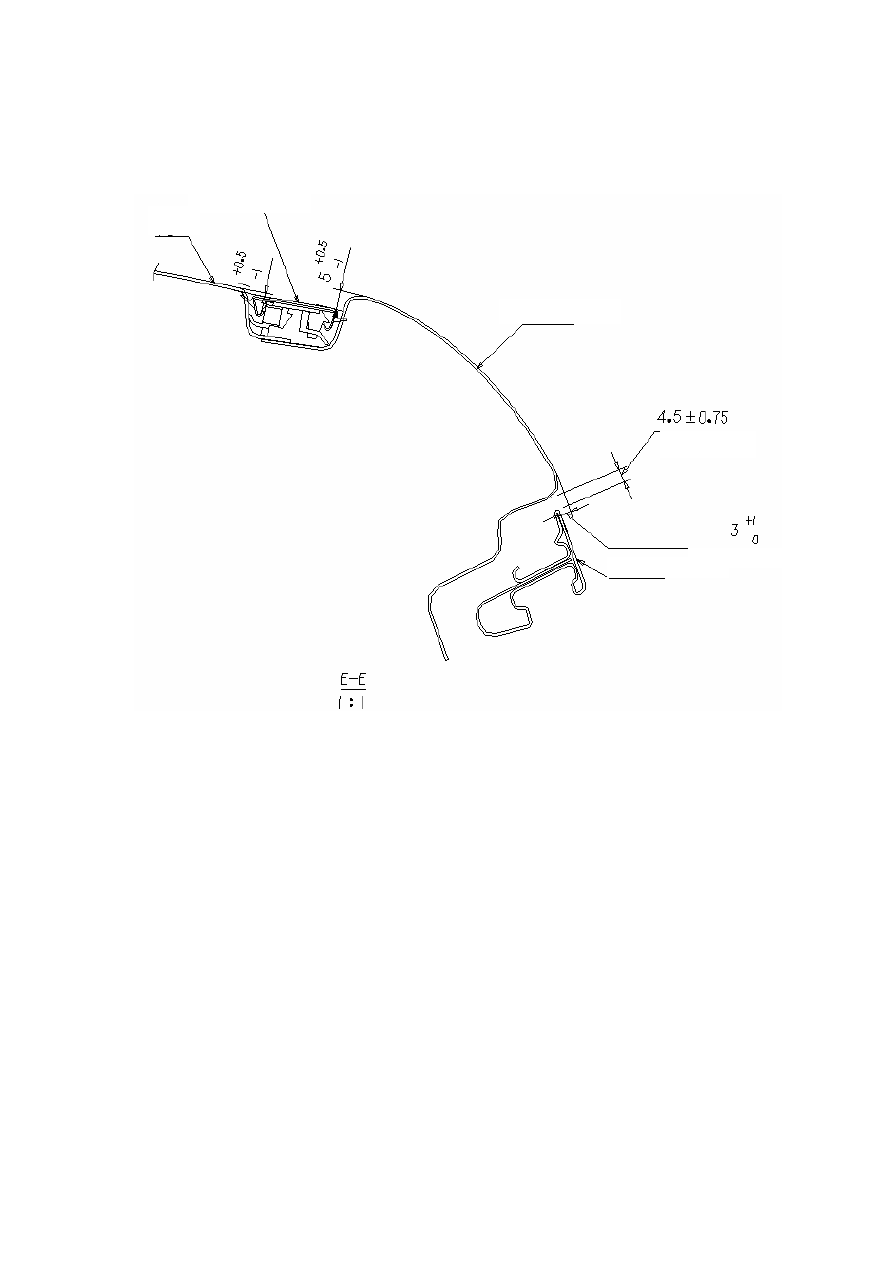

Installation dimension of top cap and top cap trim at E-E: 0.75±0.75mm

              Installation dimension of side outer plate and top cap trim: 4.75±0.75mm


Installation dimension of side outer plate and rear door window frame: 4.5±0.75mm

























Uniformity: 1.0

Side Outer Plate

Top Cap Trim

Top Cap

Rear Window Frame

Uniformity: 0.5

94

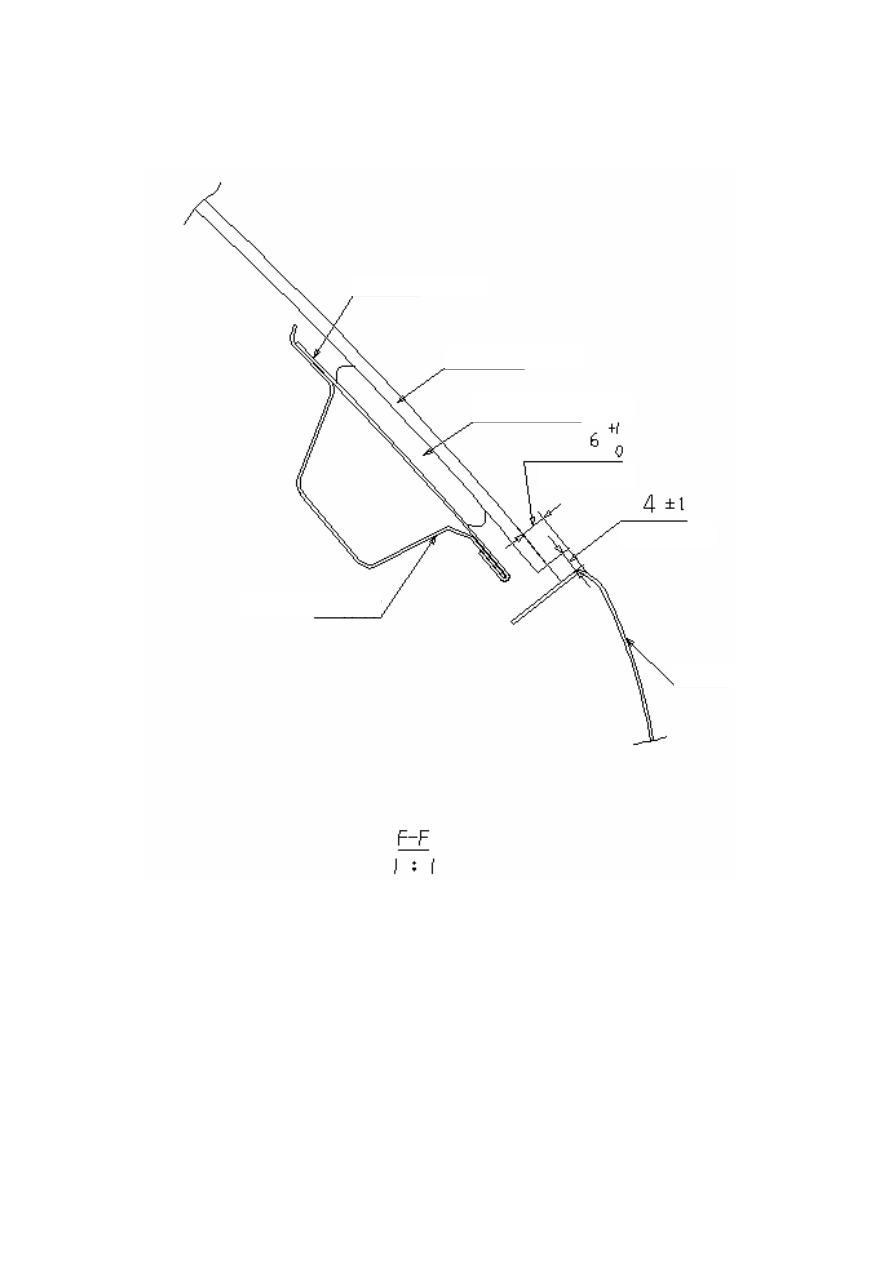

3.6    Clearances  of  rear  windscreen  and  side  outer  plate  at  F-F  are:  5.5±0.5  mm;
4±1mm, respectively.






Uniformity: 1.0

Uniformity: 1.0

Side Outer Plate

Back Door Inner Panel

Back Door Outer Panel

Rear Windscreen

Rear Windscreen Fixing Glue

95

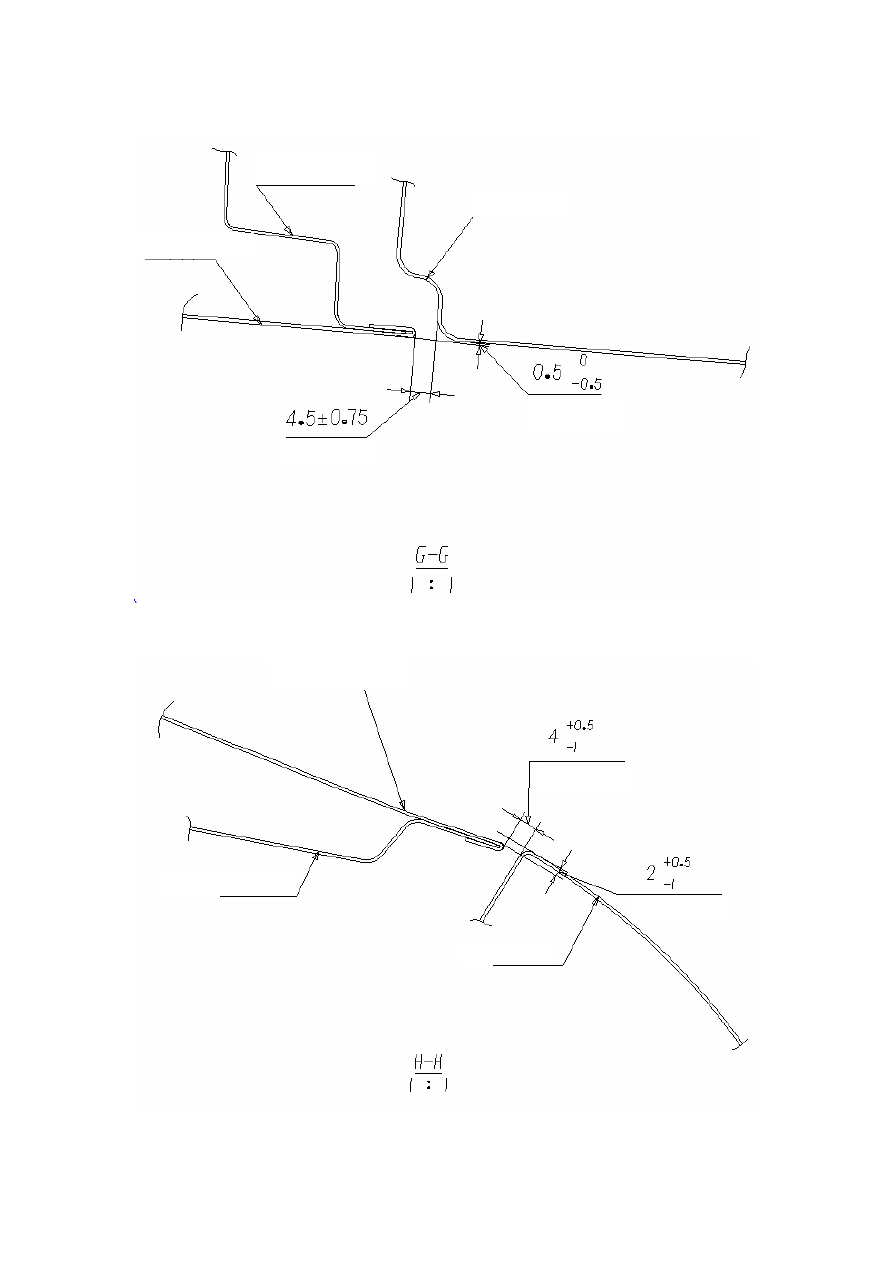

3.7    Clearance  between  rear  door  outer  panel  and  side  outer  plate  at  G-G:
4.5±0.75mm



3.8

Installation clearances of back door outer panel and side outer plate at H-H are: 3.75±0.75 mm;

1.75±0.75 mm, respectively.



Uniformity: 1.0

Uniformity: 0.5

Side Outer Plate

Rear Door Outer Panel

Rear  Part  of  Rear
Door Inner Panel

Uniformity: 1.0

Uniformity: 0.5

Side Outer Plate

Back Door Outer Panel

Back Door Inner Panel

96

3.9

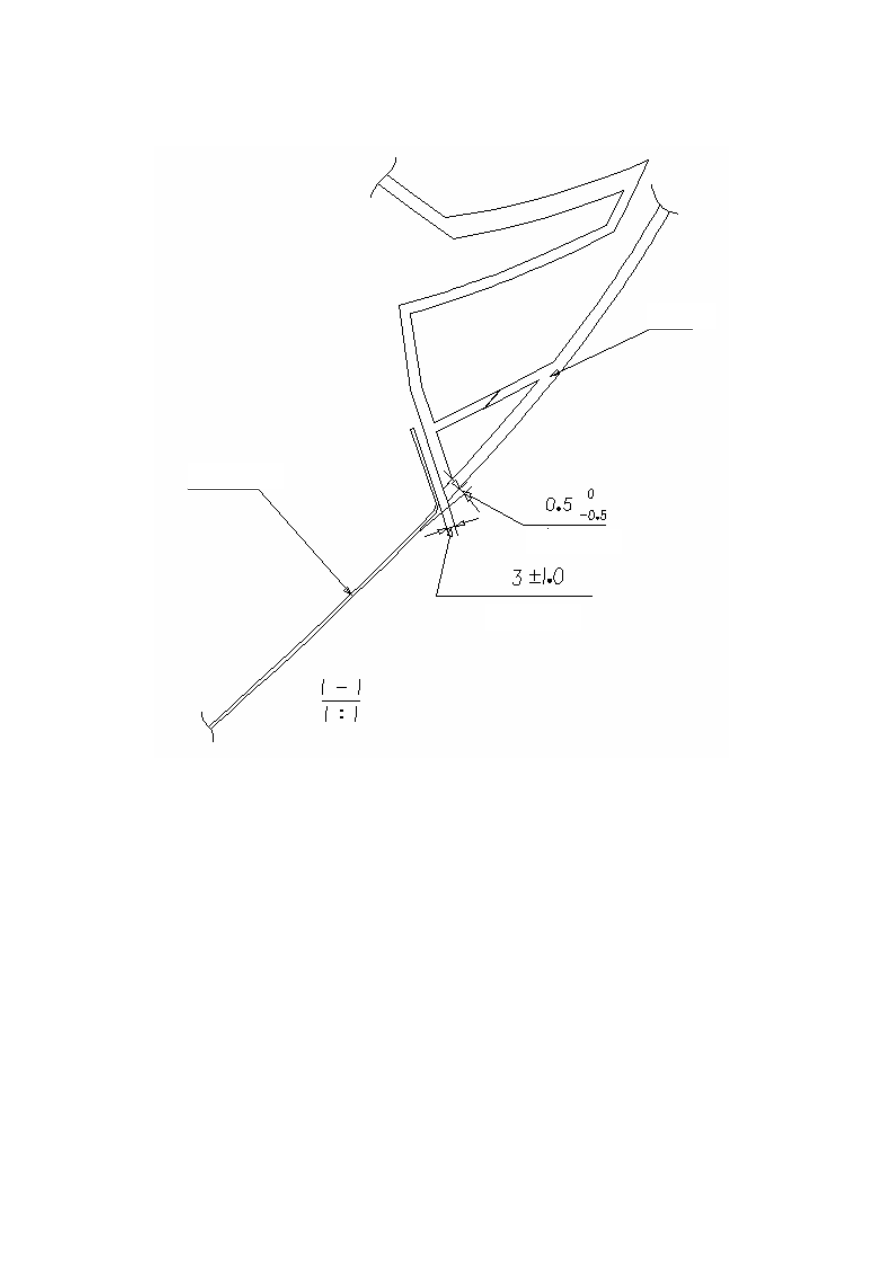

The  clearances  of  tail  lamp  and  side  outer  plate  at  I-I  are:  3±1mm;

0.25±0.25mm, respectively.





































Side Outer Plate

Uniformity: 0.5

Uniformity: 0.5

Tail Lamp
