89

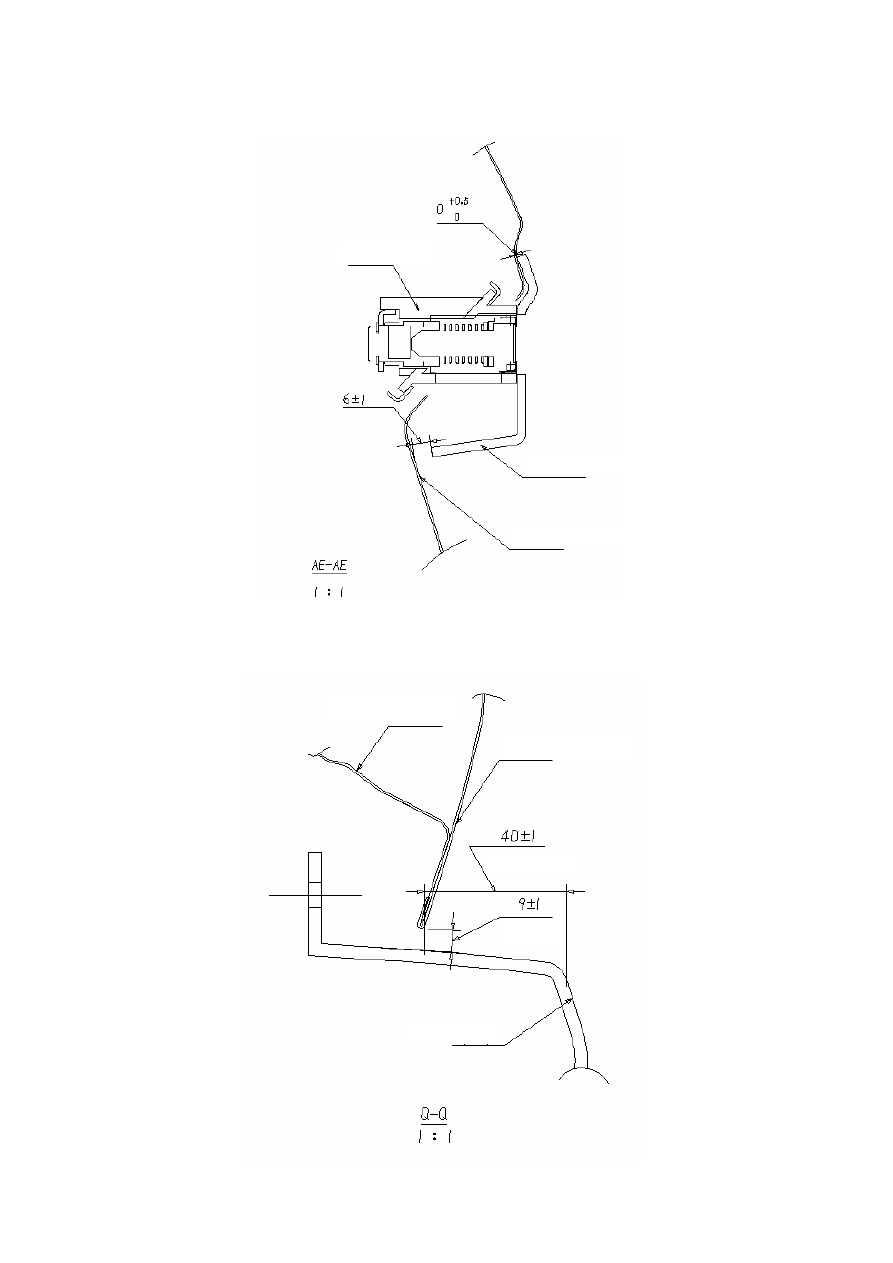

2.3      Fit clearance between license plate lamp trim board and back door outer panel
at AE-AE: 6±1mm





2.4    Fit dimension of back door and body at Q-Q:



Back Door Lock

Back Door outer panel

License Plate Lamp Ornament Plate

Uniformity: 1.0

Uniformity:

1.0

Back Door outer panel

Back Door inner panel

Rear Bumper

90

3. Left View







91

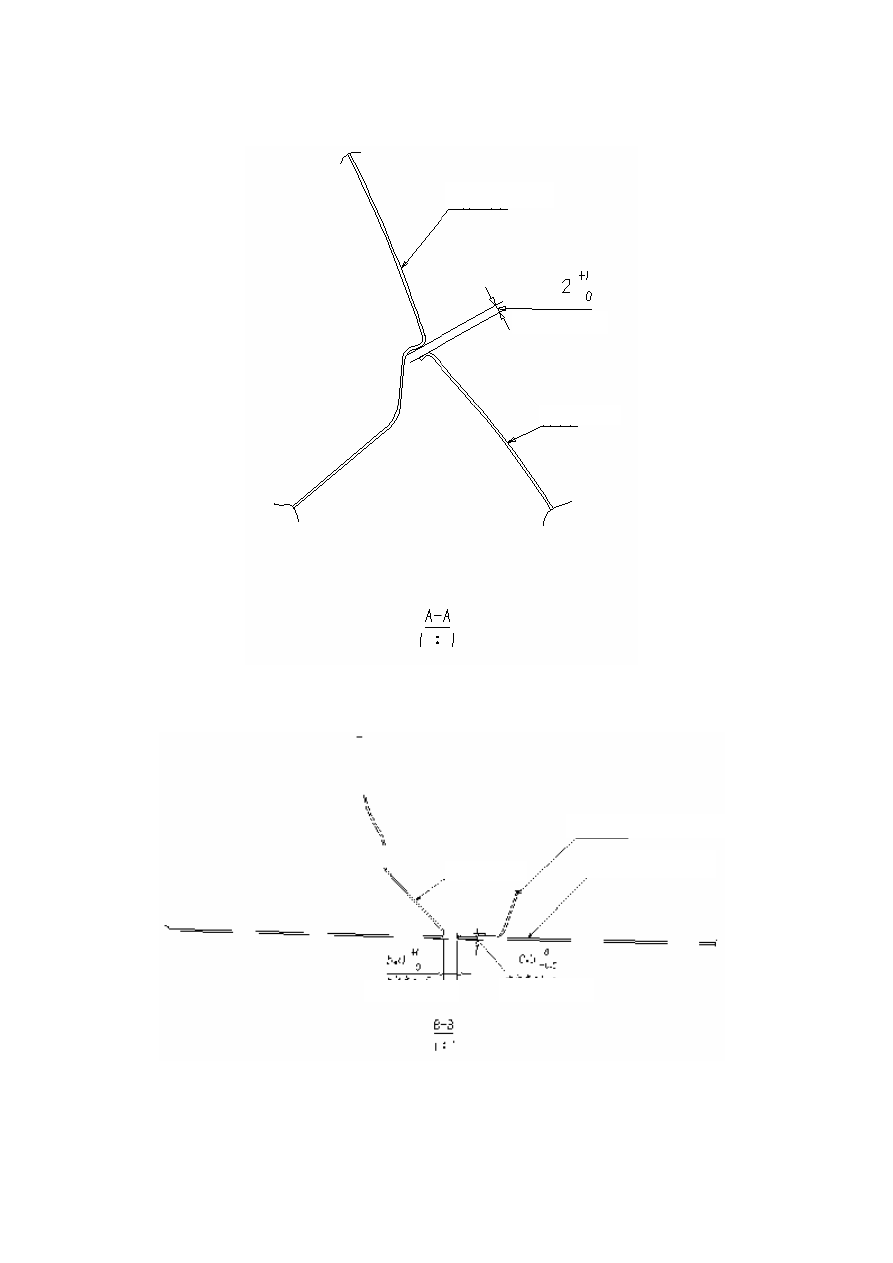

3.1    Clearance between side outer plate and fender at A-A: 2.5±0.5mm





3.2    Clearance between front fender and front door outer panel at B-B: 5.5±0.5mm


Uniformity: 0.5

c

Side Outer Plate

Front Fender

Front Door outer panel

Front Part of Front Door inner panel

Uniformity: 0.5

Uniformity: 1.0

92



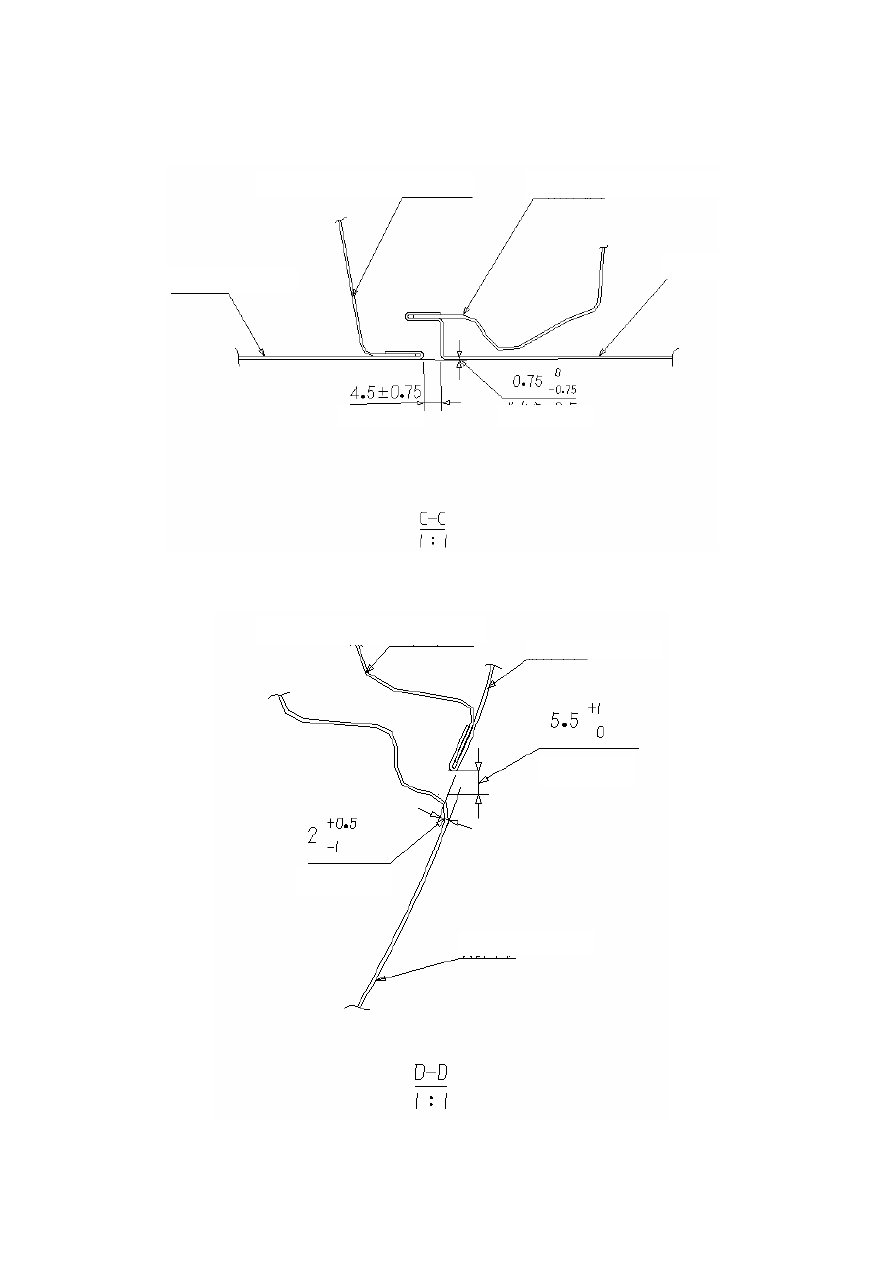

3.3    Clearance between the front door outer panel and rear door outer panel at C-C:
4.5±0.75mm





3.4    Clearance between the A pillar and small quarter window glass at D-D: 3±1mm






























Uniformity:1.0

Uniformity:0.5

Front Door outer panel

Rear Door outer panel

Rear Part of Front Door inner panel

Front Part of Rear Door inner panel

Rear Part of Front Door inner panel

Front Door outer panel

Side Outer Plate

Uniformity: 1.0

Uniformity: 0.5
