6.  Installation  and  Adjustment  of
Headlamp

6.1. headlamp Installation Step

The  installing  steps  of  headlamp  are

reverse to those for removal.

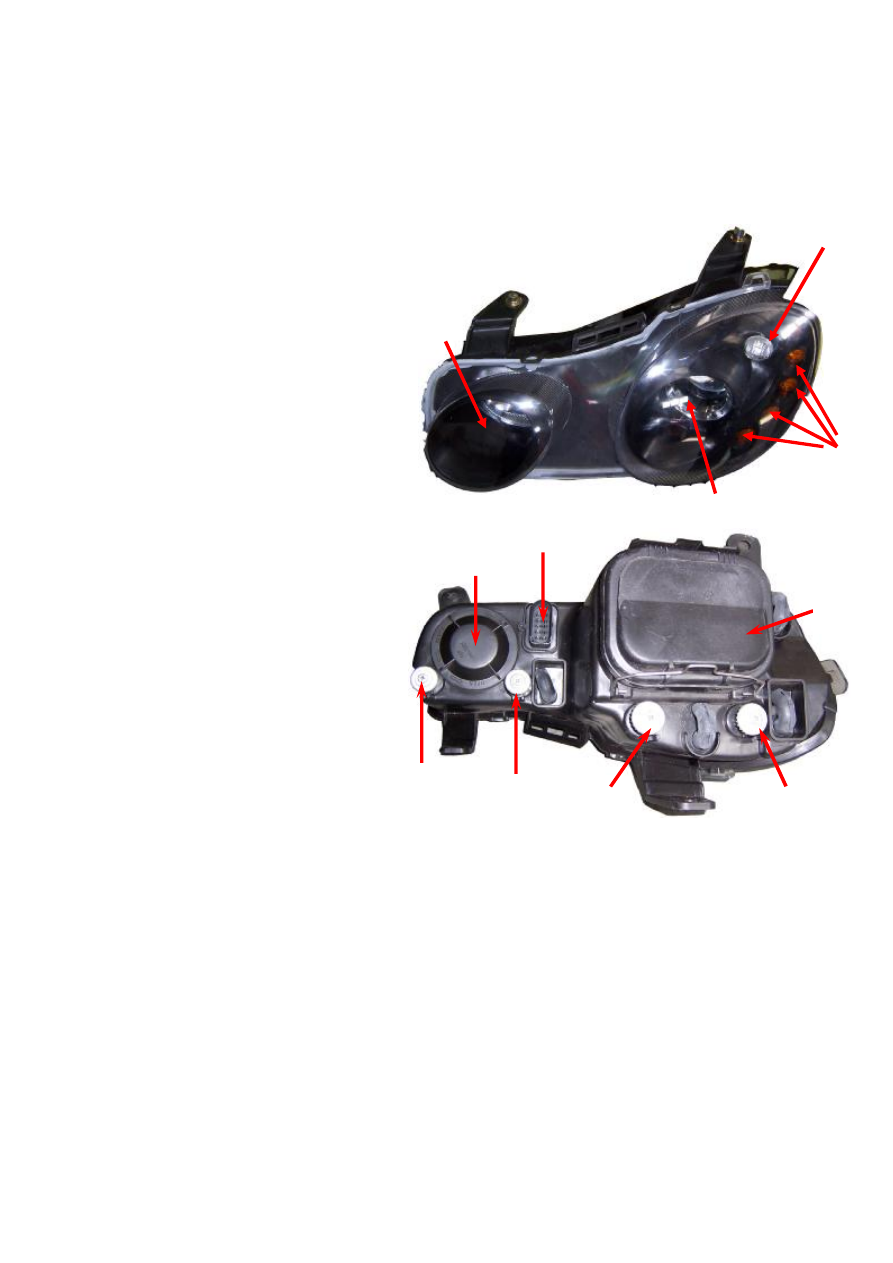

6.2. Introduction to headlamp function

6.2.1. Front view

See right figure:

1

Low beam light

2

Position light

3

High beam

4

Turn light



6.2.2. Back view

See right figure:

1

Low

beam

light

holder

2

Headlamp’s plug

3

High

beam

light

holder

4

High

beam

up/down

adjusting nut

5

High beam left/right adjusting nut

6

Low beam up/down adjusting nut

7

Low beam left/right adjusting nut







6.3. Adjustment of headlamp light

Headlamp  uses  half  closed  light  combination  type.  So  it  is  easy  to  be  maintained;  it  is  halogen

light with less mechanism and high luminous intensity, which will prolong bulb life.

The  correctness  of  headlamp  adjustment  will  influence  the  driving  safety.  So  it  needs  special

device to adjust the beam. Pay attention to law regulations and verify the following items before

adjustment:

a.

Tire pressure should be conformity with standard;

b.

Car  is  unload  (except  for  spare  tire  and  equipped  tools,  and  include  driver  weigh  for

sedan);

c.

Park the car on horizontal road or workplace;

d.

The lens surface of headlamp should be clean;

e.

Check the power supplies if is working correctly, and the bulb installed correctly.

1

2

3

4

2

7

6

1

3

5

4

54



Adjust  the  governing  mechanism  equipped  on

the  lamps  to  implement  the  adjustment

rightward  and  leftward,  upward  and  downward

of  the  lamp  beam,  according  to  the  required

values  in  national  standards.  The  coarse  and

fine  adjustment  upward  and  downward  is

integrated  into  one  entity,  which  is  located  at

the  upper  edge  of  housing  while  the  rightward

and  leftward  adjustment  mechanism  is  located

at the central lower edge of the housing.

It needs take off headlamp cover to adjust right

headlamp.  The  left  headlamp  and  right

headlamp  adjusting  mechanisms  are  arranged

symmetrically,  with  the  same  adjustment

method is the same.

6.3.3.  The  beam  of  headlamp  can  be  adjusted

with the light adjusting nut or electric adjusting

pushbutton (if equipped).

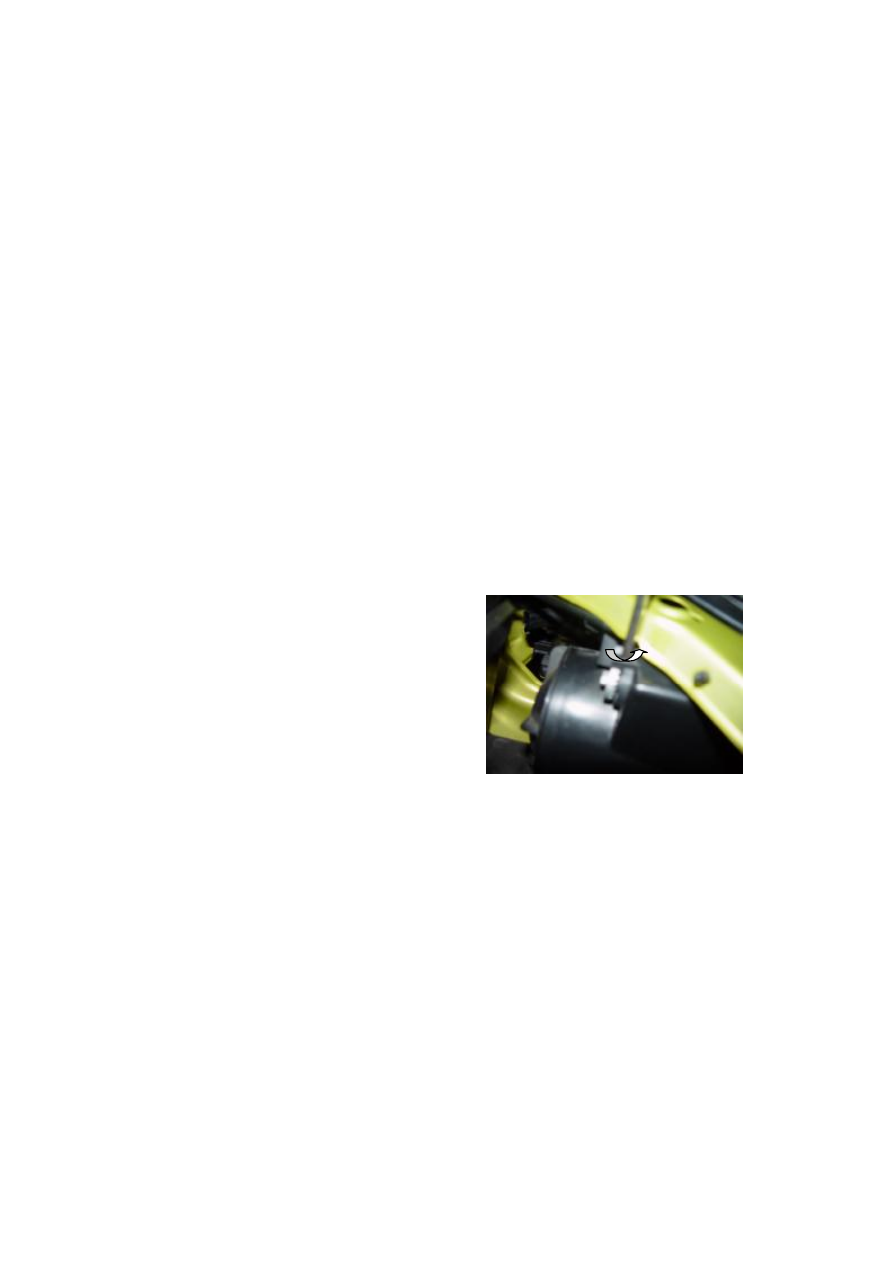

6.3.3.1.  Insert  a  cross  screwdriver  into  the

corresponding  adjustment  hole  to  adjust  the

beam.

6.3.3.2.  Height  of  CHERY  S21’s  standard

headlamp reference center:

Low beam: 717 mm; High beam: 755 mm.

6.3.3.3.  The  headlamp  light  beam  shall  be

adjusted  according  to  the  data  specified  in  the

national stardards:

When  checking  the  dip  beam  (i.e.  low  beam)

headlamp  position,  project  the  headlamp  on  a

screen 10 m away, the dark and bright changing

line  angle  or  central  height  shall  be  0.7H  –  0.9

H  (H  is  the  height  of  the  headlamp  reference

center,  the  same  below)  for  passenger  cars,  it

shall be    0.6H – 0.8 H for other motor vehicles

(excluding transportation tractor combinations).

The  horizontal  deviation  to  the  left  of  the

dipped headlamp for motor vehicles (except the

vehicle  with  only  one  headlamp)  shall  not

exceed 10  mm and the right  deviation shall  not

exceed 350 mm.

(From national standard)

6.3.3.5. Please input the standard  data obtained

into  the  headlamp  beam  regulator  for  the

convenience to use in the furture.



55

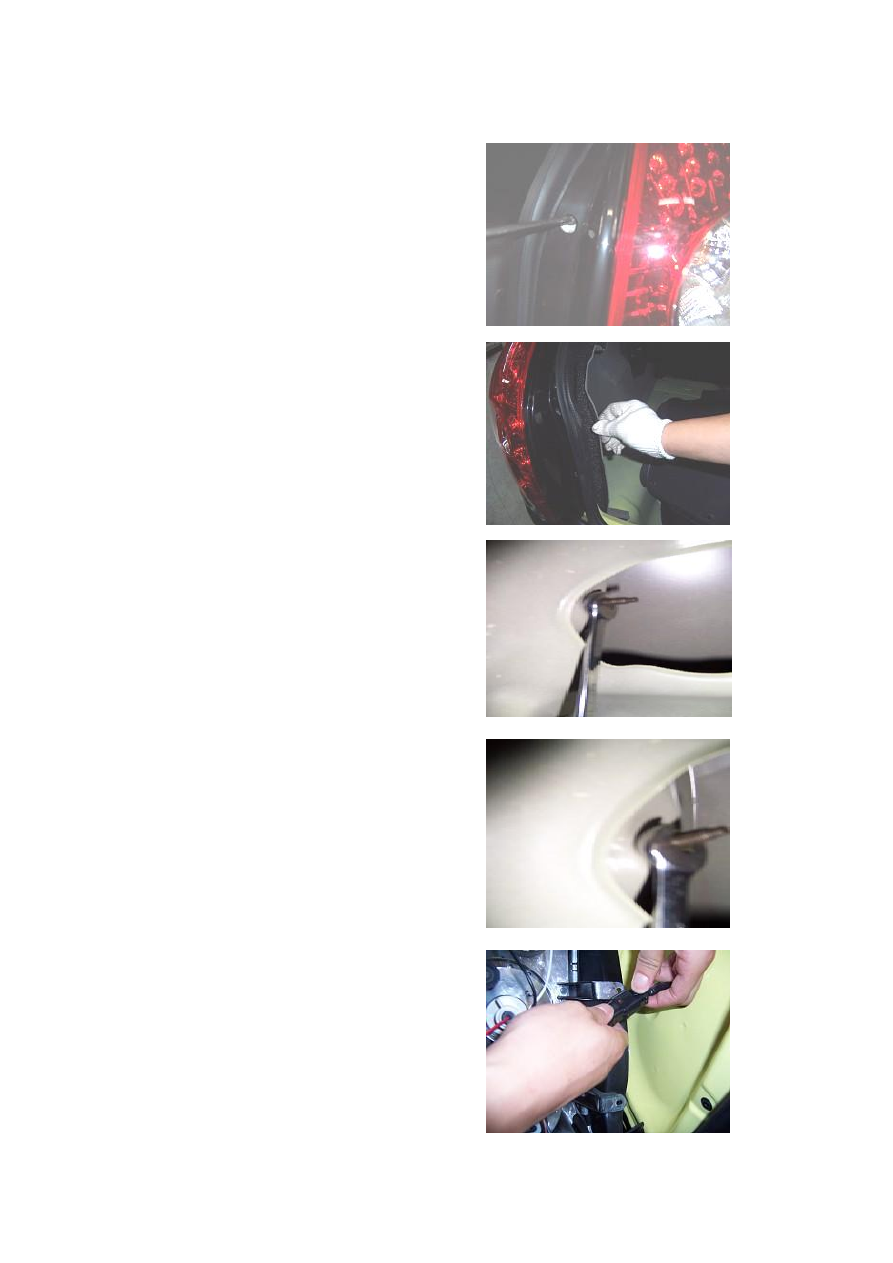

7. Tail Lamp Removal Step

7.1.  Remove  the  fix  screws  from  the  tail  lamp

with a cross screwdriver.













7.2.  Open  the  trunk,  and  lift  up  the  carpet  of

trunk.













7.3. Remove the upper seat fixing nuts from tail

lamp with a fix wrench.















7.4. Remove the lower seat fixing nuts from tail

lamp with a fix wrench.















7.5.  Pull  out  the  tail  lamp  harness  connector,

and the take off the tail lamp assy.









































56

Chapter 6    Disassembly/Reassembly of Ceiling

1. Preparation

Tools:  socket  wrench,  cross  screwdriver,  flat

head screwdriver

2. Precautions

2.1.  During  the  disassembly/reassembly,  pay

more attention to the application of appropriate

force, without crude operation.



2.2.  During  the  disassembly/reassembly  of

interior  ornaments,  especially  pay  more

attention to the protection of surface ornaments

so as to avoid the damage of the ornaments.

3.  Disassembly/Reassembly

of

Sun Visor

3.1. Removal Step

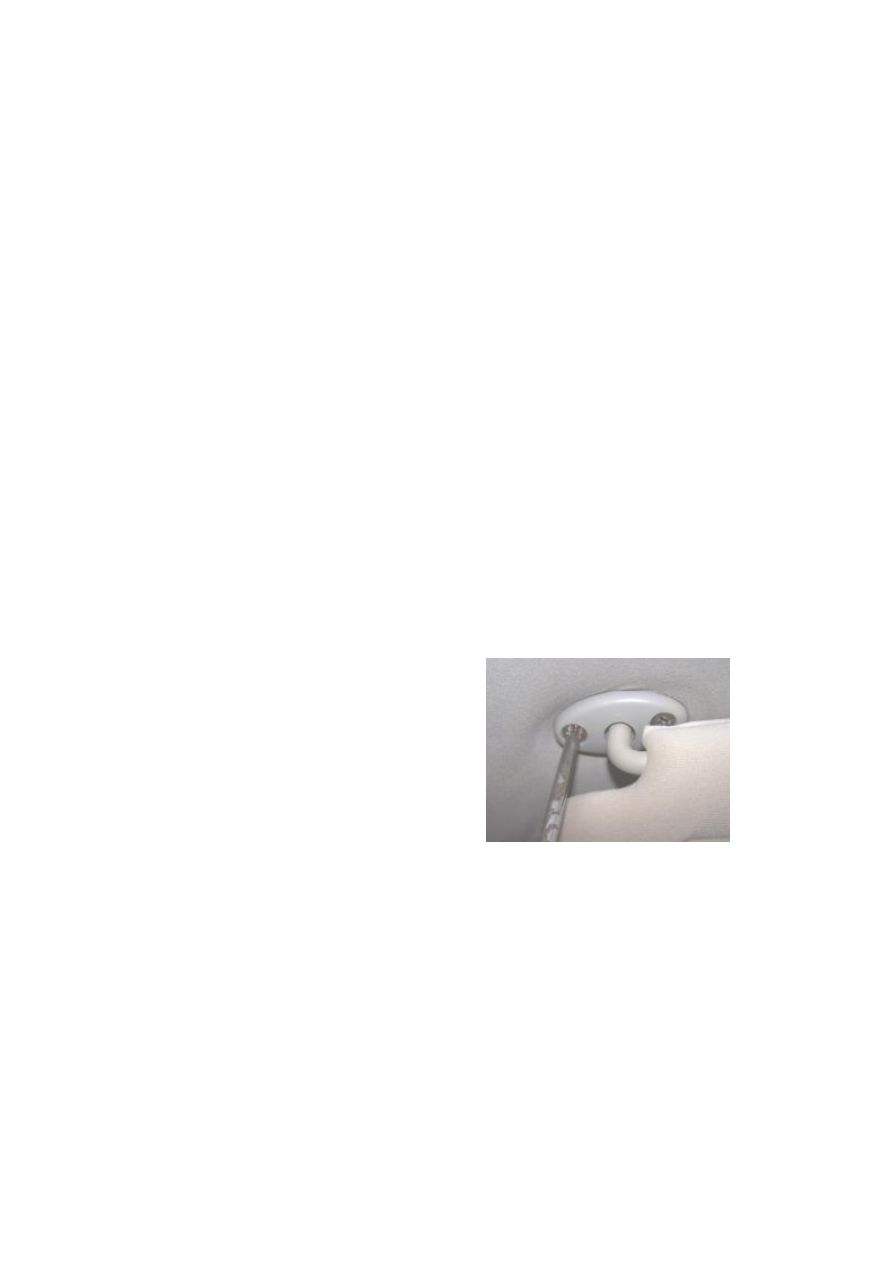

3.1.1.  Loosen  two  fixing  screws  on  left  front

sun visor with a cross head screwdriver

Torque: 3±1Nm











3.1.2. Take off the front left sun visor.



3.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.



3.3. Refer to Disassembly/Reassembly  of Front

Left  Sun  Visor  for  the  disassembly/reassembly

of front right sun visor.
