2. Preparation

No.10 sleeve and No.7  open end  wrench, cross

head screwdriver and flat head screwdriver.

3. Precautions

3.1  Please  wear  necessary  labor  protection

supplies to avoid accidents.

3.2  To  prevent  scratch  the  bumper  surface

paint.

3.3.  In  case  of  disassembly/reassembly  in  the

low temperature environment, the force applied

can’t  be  big  so  as  to  avoid  the  breakage  of  the

bumper.  Disconnect  the  control  switch  of

corresponding  lamps,  and  remove  the  wire

connected to the battery.

3.4. When the headlamp is being removed, pay

more  attention  to  its  clips  on  the  bumper.  The

big force may damage the clips.

3.5  Pay  attention  to  not  scratch  the  headlamp

surface when disassemble and place.

4. Removal Step of Headlamp

4.1.  Disassemble  front  bumper  assy  first.  (See

disassembly/assembly of bumper)

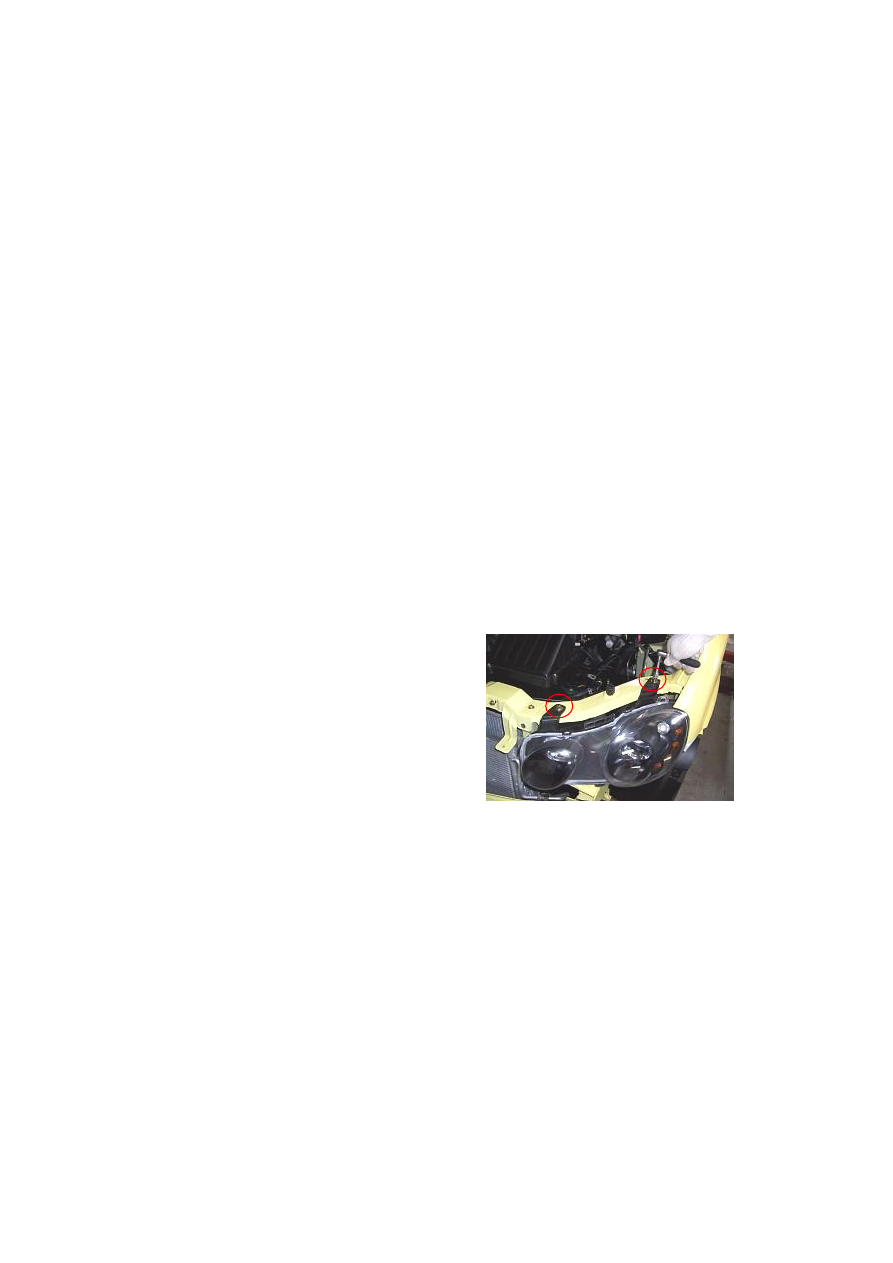

4.2.  Loosen  headlamp  two  fixing  bolts  on

engine hood cross beam with No.10 sleeve.

Torque: 3.5±0.5N·m







50

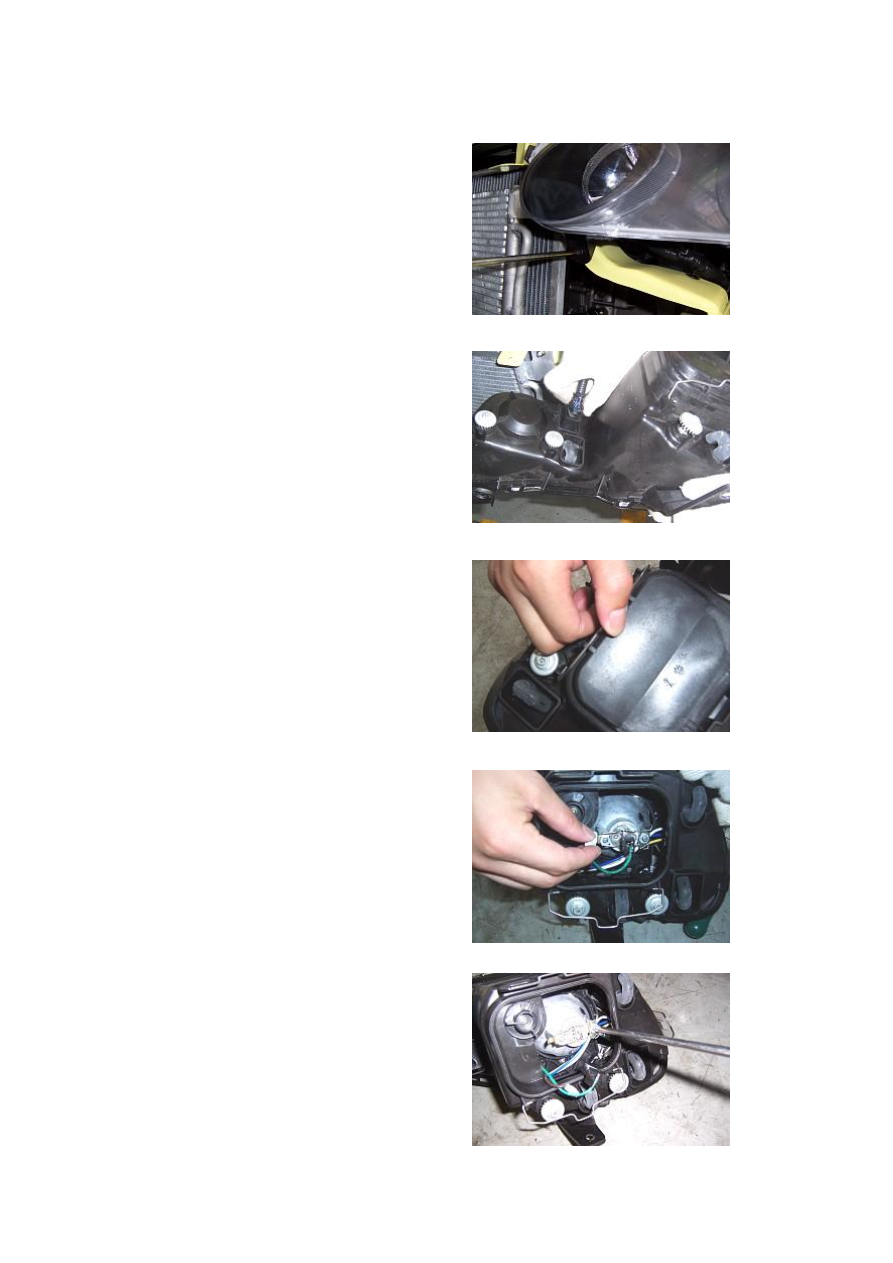

4.3.  Remove  the  fixing  bolts  under  the

headlamp with a cross screwdriver.

Torque: 1.8±0.2N·m













4.4.  Pull  out  the  plug  from  the  headlamp,  and

then take off the headlamp assy.















4.5. Open the lamp holder clips by hand.















4.6. Pull out two harness connectors by hand.

















4.7.  Remove  two  fix  screws  with  a  cross

screwdriver.







51

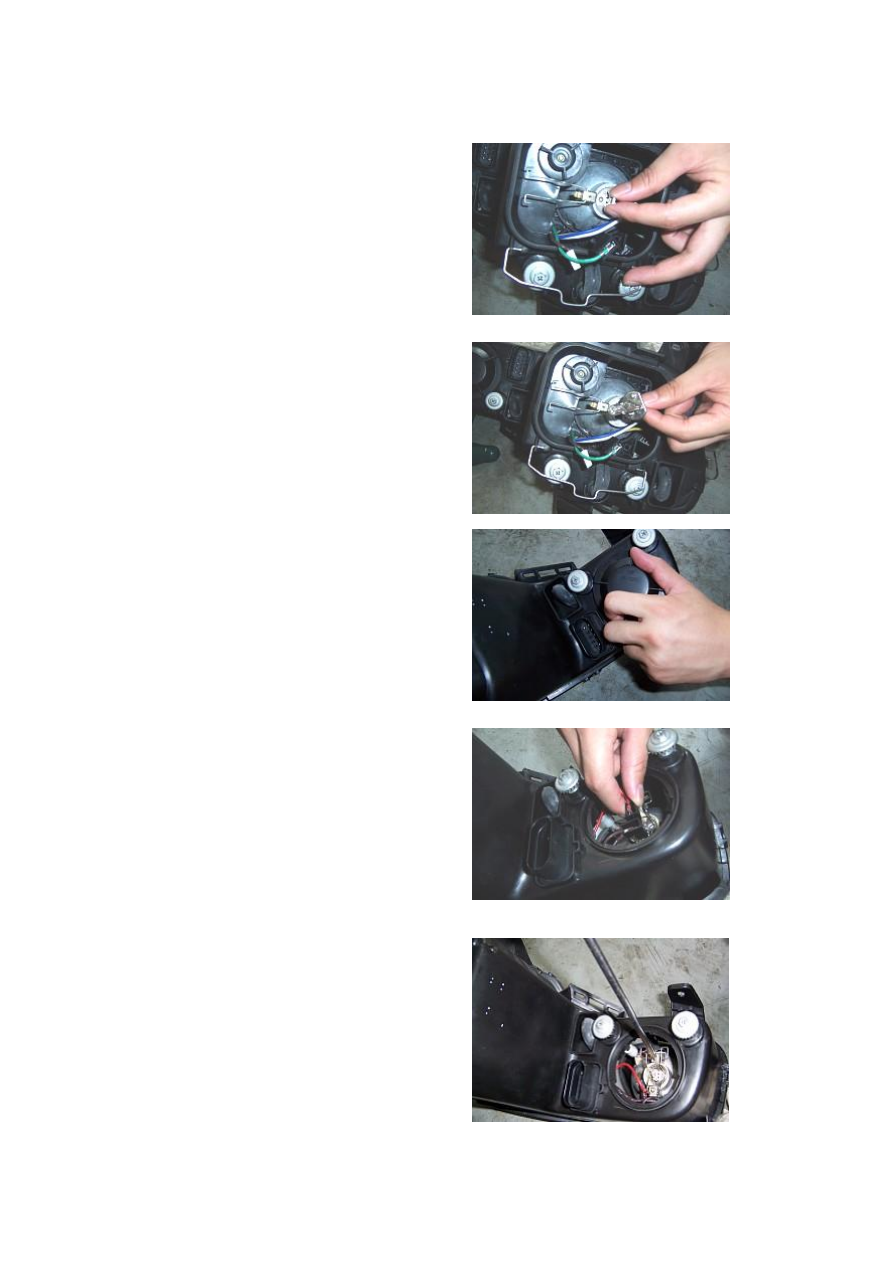

4.8. Hold the bulb seat by hand, and take off the

bulb from the headlamp.



CAUTION:  In  case  that  the  bulb  is  replaced,

DO  NOT  contact  the  bulb  by  hand,  otherwise

the  fingerprint  remained  on  the  bulb  is  heated

and  volatilzes  after  the  lamp  lights,  and  then

deposits  on  the  mirror  surface,  which  may

result that the reflector darkens.

















4.9. Screw off headlamp high beam seat cover.















4.10. Pull out two harness connectors by hand.

















4.11.  Remove  two  fix  screws  with  a  cross

screwdriver.







52

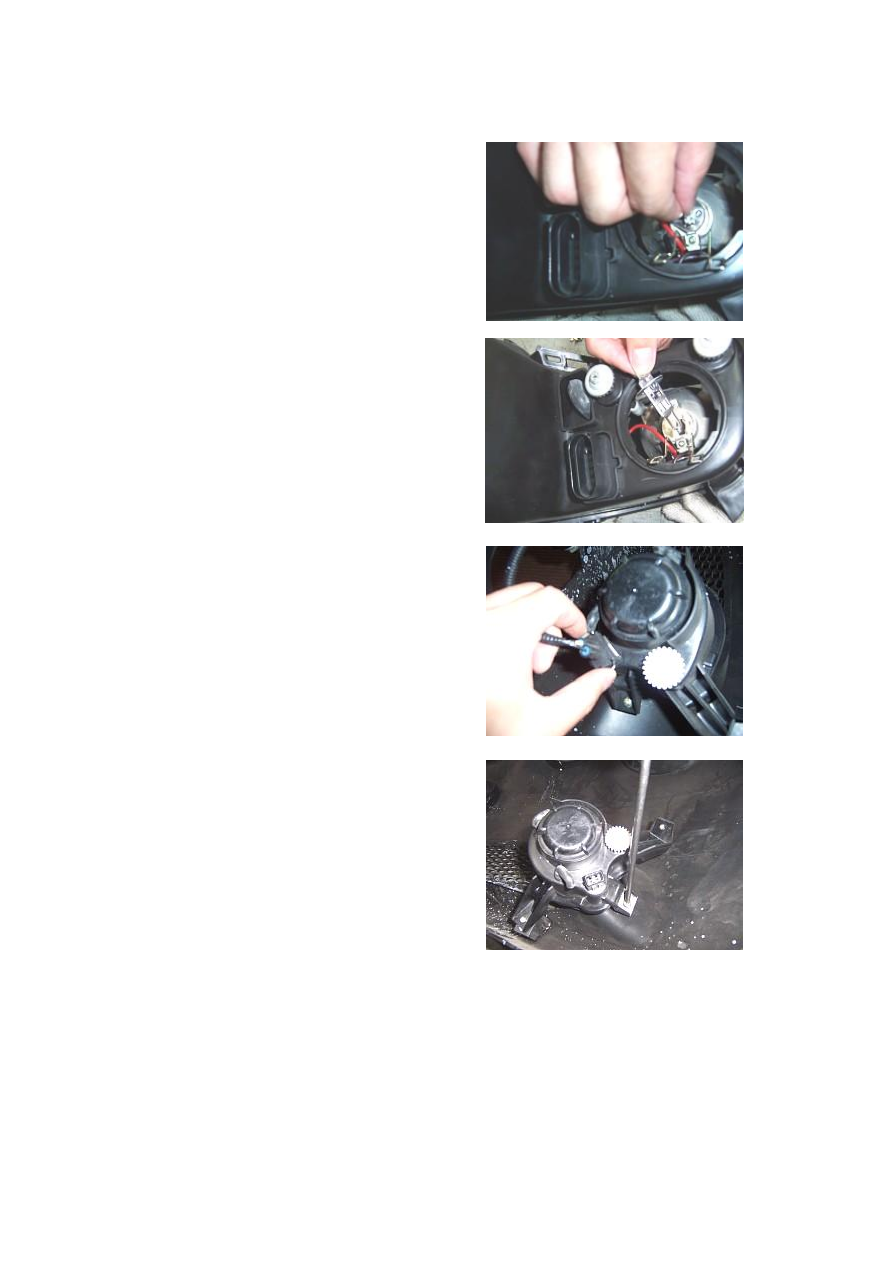

4.12.  Hold  the  bulb  seat  by  hand,  and  take  off

the bulb from the headlamp.



CAUTION:  In  case  that  the  bulb  is  replaced,

DO  NOT  contact  the  bulb  by  hand,  otherwise

the  fingerprint  remained  on  the  bulb  is  heated

and  volatilzes  after  the  lamp  lights,  and  then

deposits  on  the  mirror  surface,  which  may

result that the reflector darkens.

















5. Removal of Fog Lamp

5.1.  Remove  the  bumper  assy.  Refer  to

Disassembly of Bumper.

5.2. Pull out the plug of fog lamp.









5.3.  Unscrew  three  fixing  nuts  from  the  fog

lamp with a cross screwdriver.













5.4 Take off the fog lamp assy.
