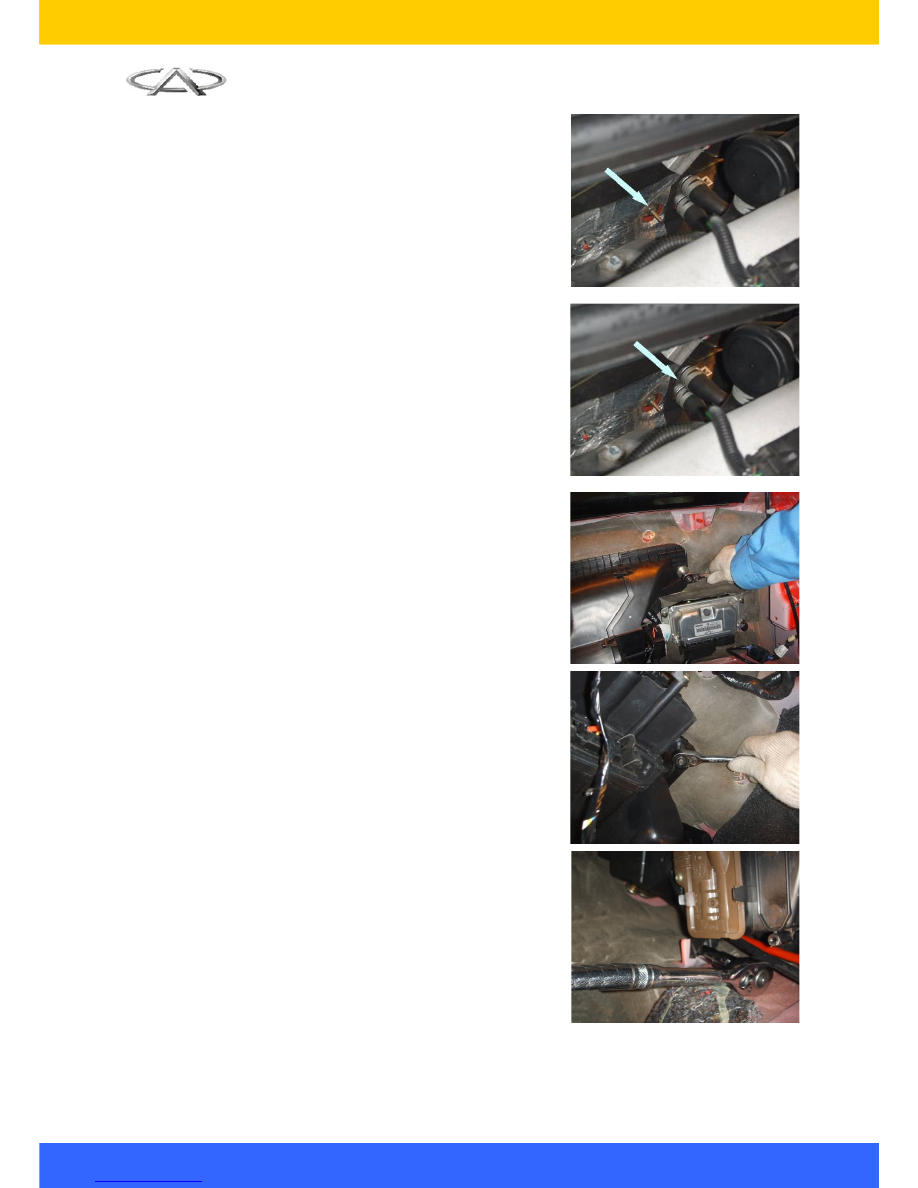

2.4. Remove  the  two  evaporator   nuts   fixed  onto

sheet metal with 10# socket wrench.

2.5. Use   clamp   pliers   to   remove   the   inlet/outlet

water pipes of the evaporator and pull out the
pipes.

Note:   Coolant   will  flow  out   from  the  water   pipe,
pay attention to recycle the coolant.

2.6. Loosen   off   the   3   fixing   nuts   that   fix   the

evaporator assembly on the sheet metal with
10# socket wrench (See the following figures
for detailed positions).

49







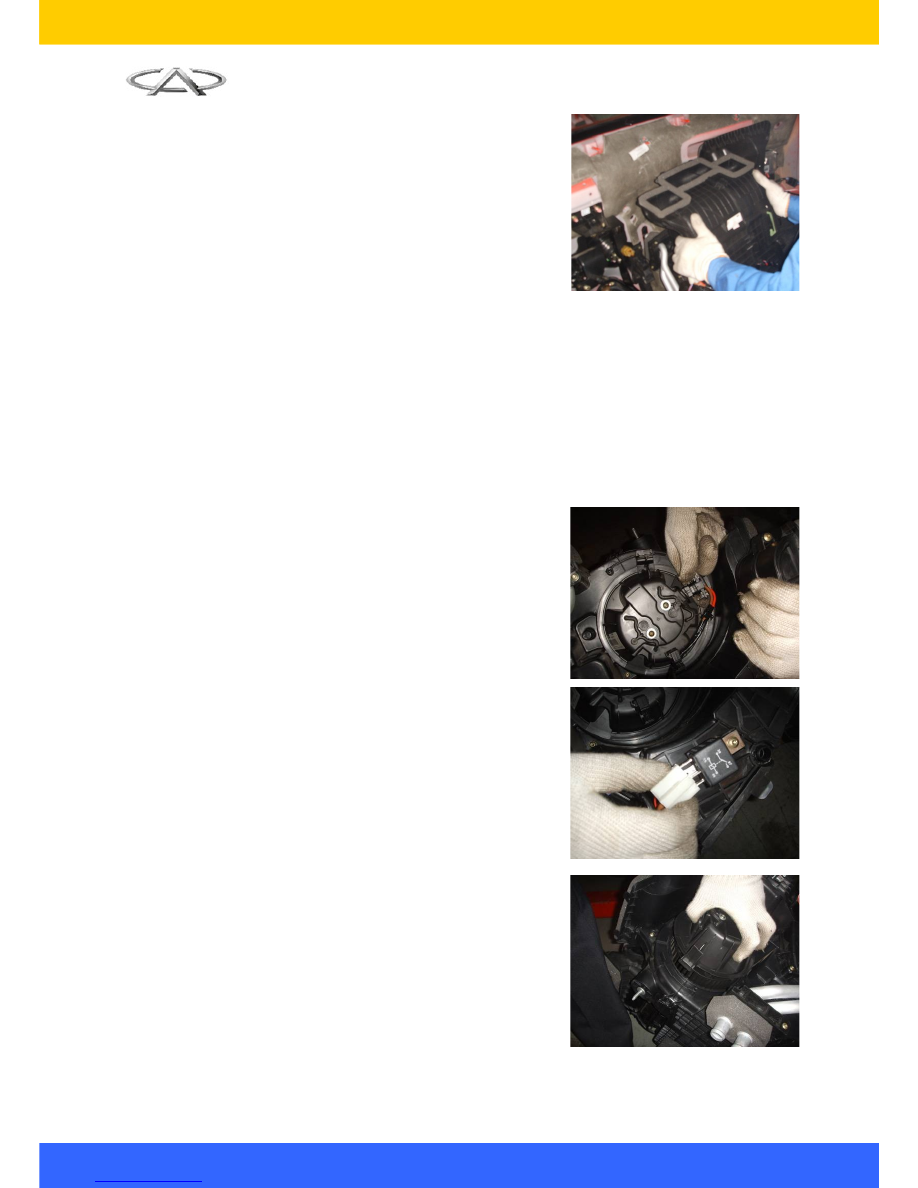

2.7. Take   the   evaporator   assembly   out   of   the

driver’s cab.

3. Installation of Evaporator Assembly

The installation procedures are reverse to those for removal.

III. Removal and Installation of Evaporator Interior

1. Preparation of Tools

Cross screwdriver, slotted screwdriver, inner spline wrench and etc.

2. Removal and Installation of Blower

2.1. Removal Procedure

2.1.1.

Remove   the   blower   motor   and   relay
module connector.

2.1.2.

Push down the clip and rotate the blower
clockwise to remove it.

2.2. Installation Procedure

50







The installation procedures are  reverse to those
for removal.

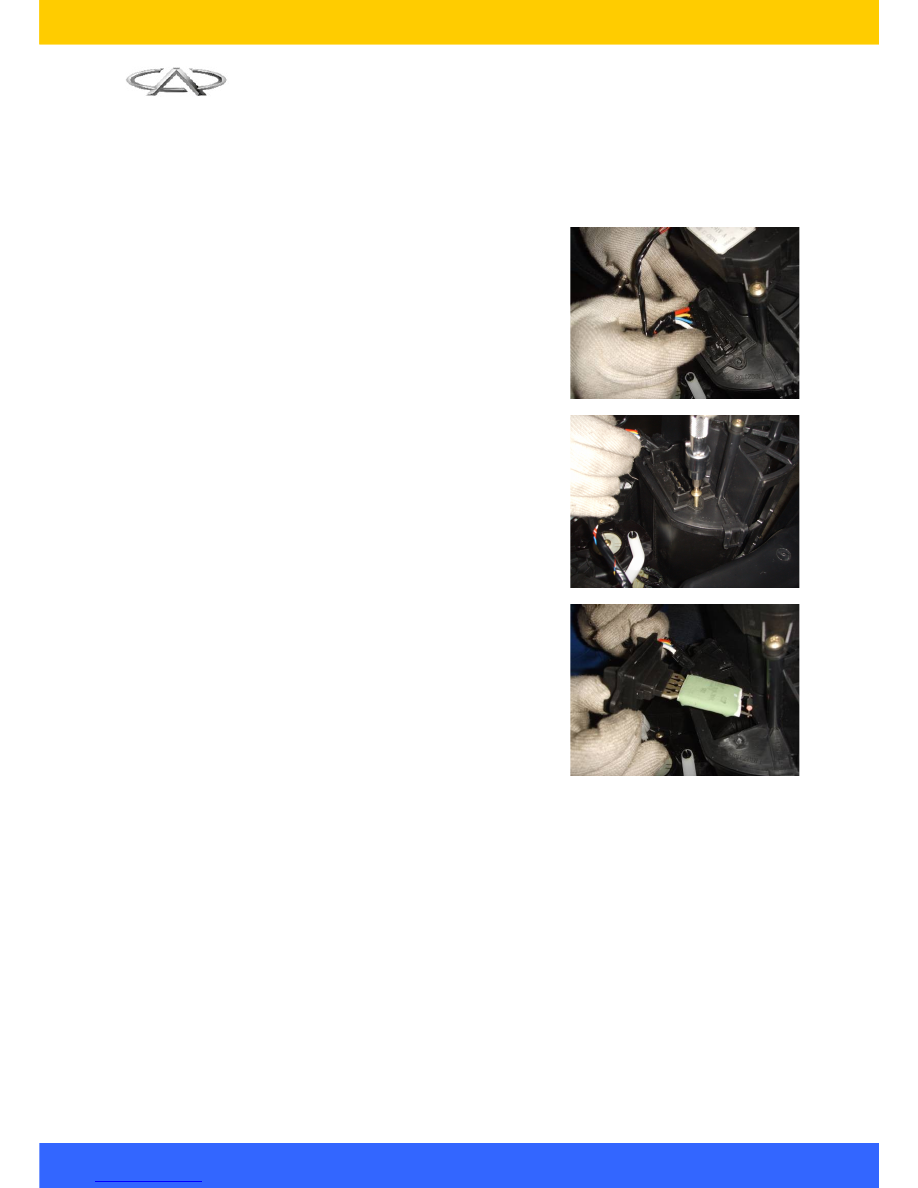

3. Removal and Installation of Blower Speed Regulation Module

3.1. Removal Procedure

3.1.1.

Pull   out   the   speed   regulation   module
connector.

3.1.2.

Use  a   cross   screwdriver   to   remove  the
fixing   screws   on   speed   regulation
module.

3.1.3.

Pull out the speed regulation module.

3.2. Installation Procedure

The installation procedures are  reverse to those
for removal.

4. Removal and Installation of Heater Exchanger

4.1. Removal Procedure

4.1.1.

Disassemble the evaporator assembly. (See Removal of Evaporator Assembly)

4.1.2.

Disassemble the air-conditioner harness. (See Removal of Instrument Panel Cross Beam)

51







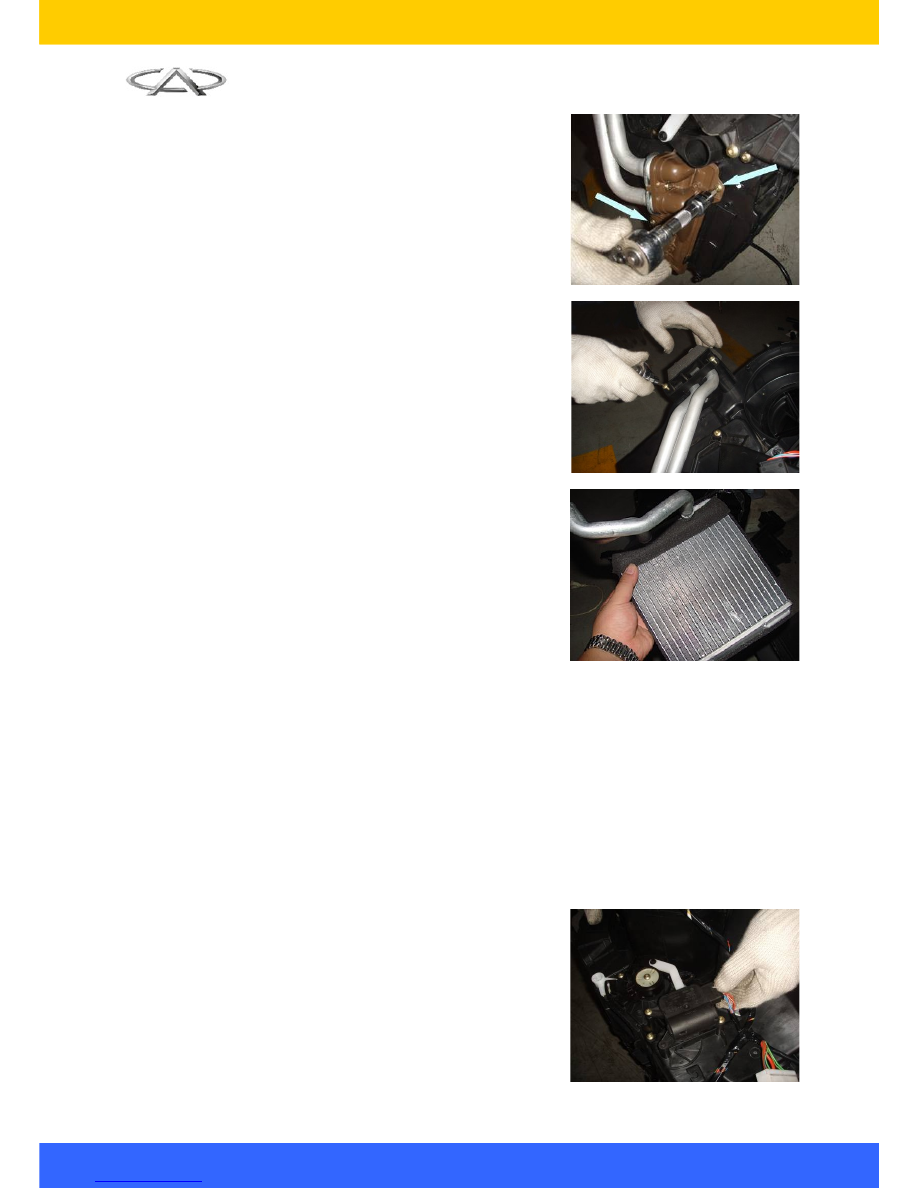

4.1.3.

Remove the two screws on rear end of
hot water pipe with cross screwdriver.

4.1.4.

Remove the two screws on front end of
hot water pipe with cross screwdriver.

4.1.5.

Tear   off   the   sponge   around   the   water
inlet   and   outlet   pipe   and   remove   the
heater exchanger.

Note:   the   sponge   seal   around   the   housing   is
disposable.

4.2. Installation Procedure

The installation procedures are  reverse to those
for removal.

After   the   installation,   the   system   should   be
evacuated, proper pressure should be maintained
and anti-freeze agent should be filled to check for
any leakage. Check if the radiator is blocked and
compressed air can be used to clean it.

5. Removal and Installation of Mode Air Door Related Mechanism

5.1. Removal Procedure

5.1.1.

Pull out the control motor connector.
