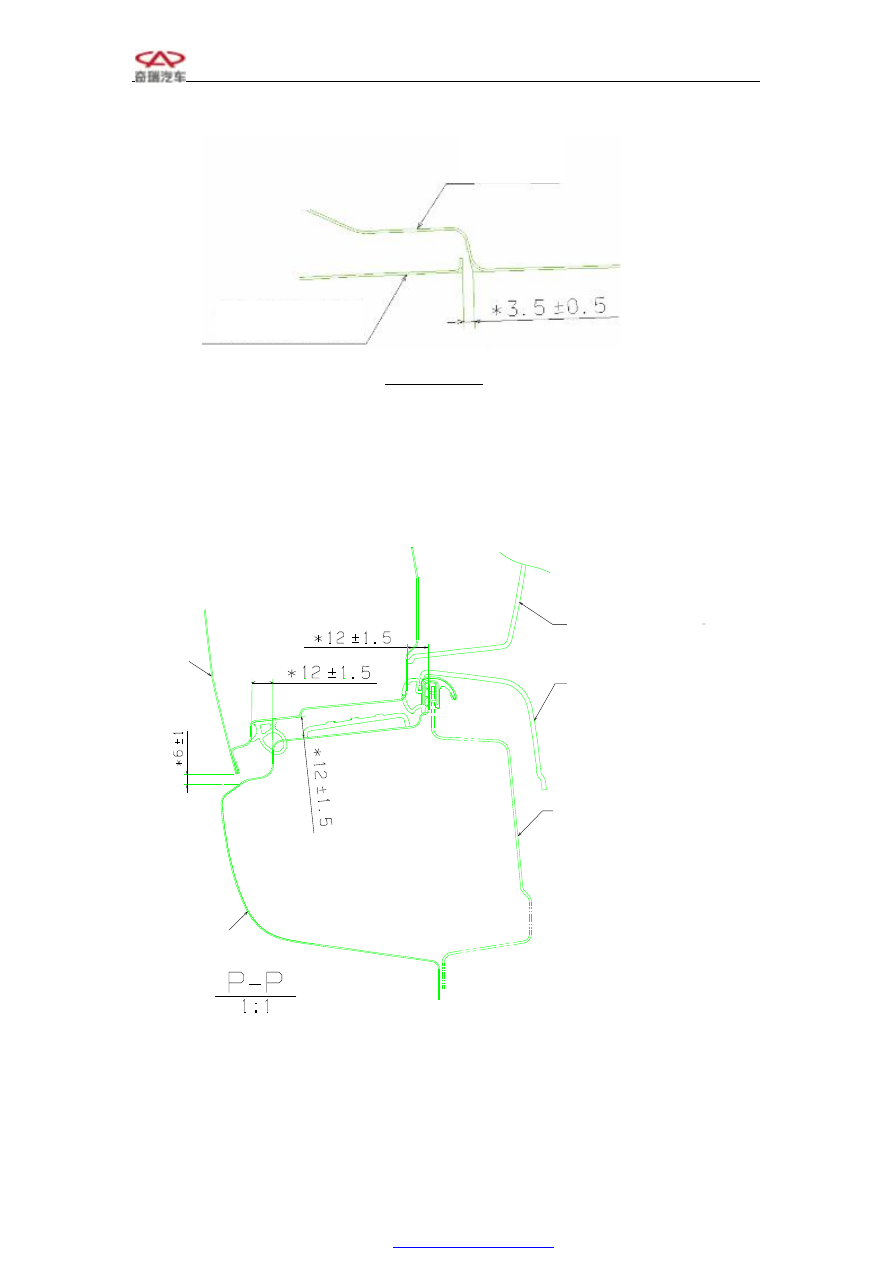

3.8    Clearance between O-O body and front fender is 3.5±0.5mm































3.9    Clearance between P-P front door and side panel is 6±1mm







O—O

1 ：1

前门护板下部

门槛护板

门槛内板

车身侧围

前门

Front fender

Body

Front  door  panel

lower part

Front door

Threshold panel

Threshold inside panel

Body side panel

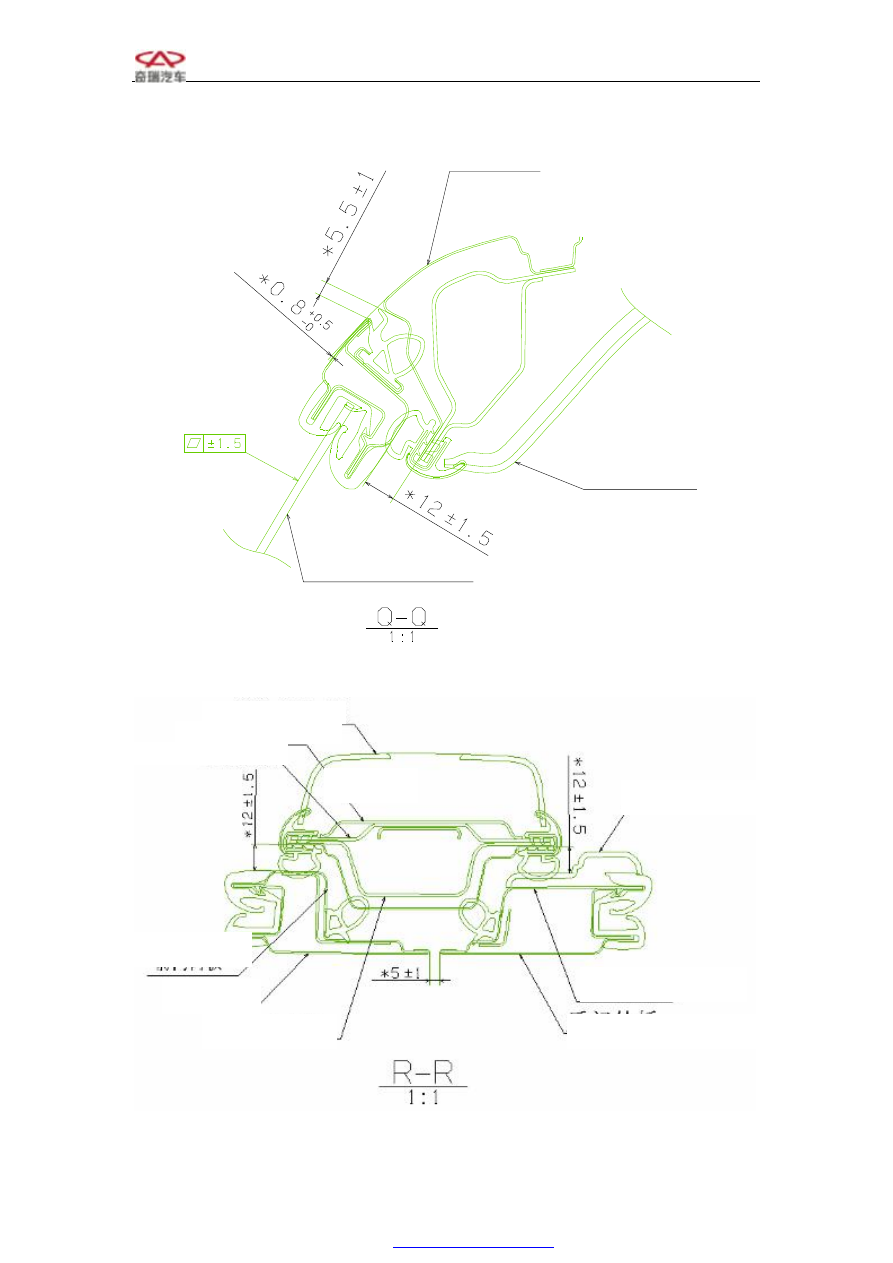

3.10    Clearance between Q-Q front door and roof is 5.5±1mm

















































3.11    Clearance between R-R front door and rear door is 5±1mm





车顶

车顶棚

前车窗玻璃

Roof

B pillar trim panel

B pillar reinforcement

B pillar

Front door inside panel

Front door

Reinforcement

Rear door trim panel

Rear door inside panel

Rear door outside panel

Front window glass

Car roof

B pillar

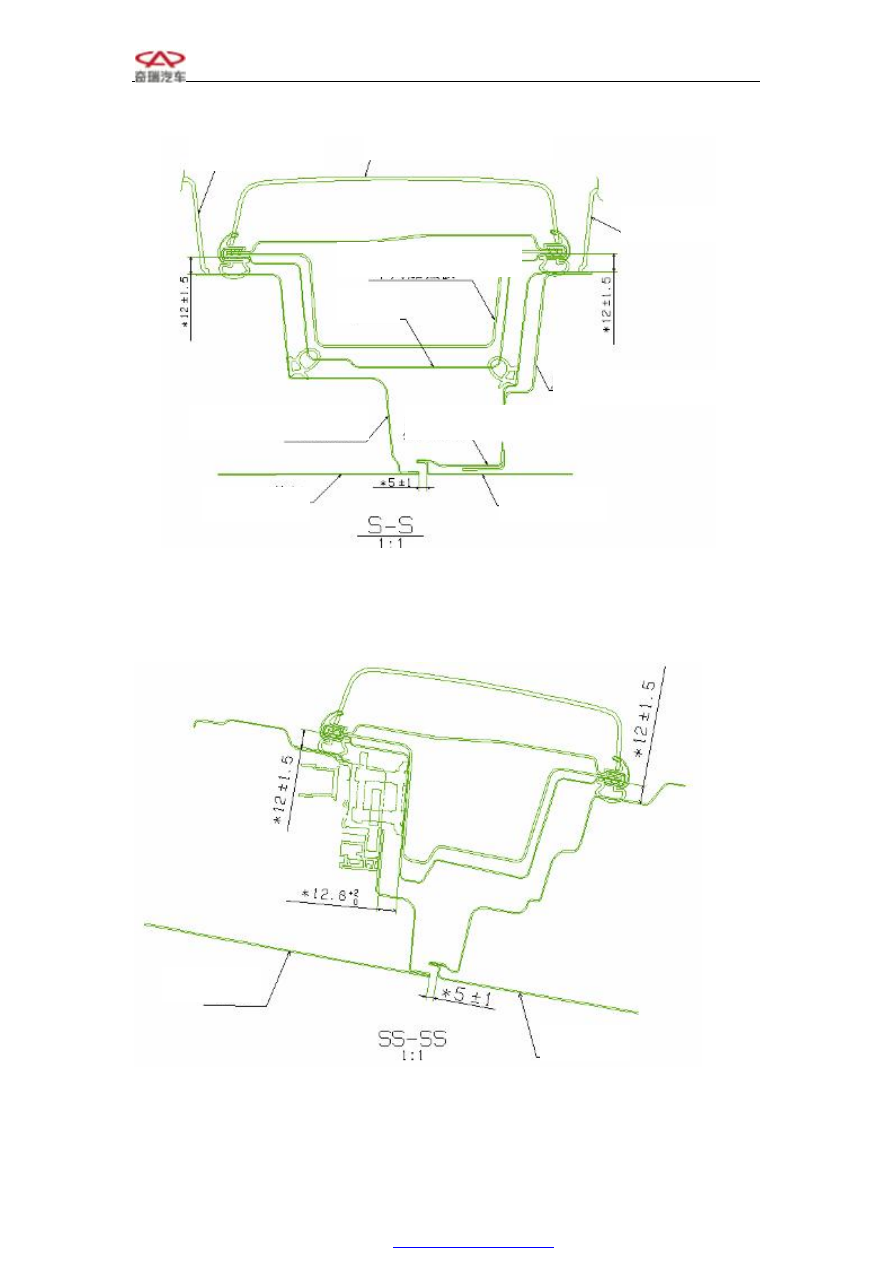

3.12    Matching dimension between S-S front door, rear door and B pillar:







































3.13    Matching dimension between SS-SS front door, rear door and B pillar:











B pillar lower trim panel

Rear door

Front door

Front door

Middle reinforcement

Front door panel

Rear door trim panel

Body

Front door inside panel

Rear door inside panel

Rear door

Rear door reinforcement

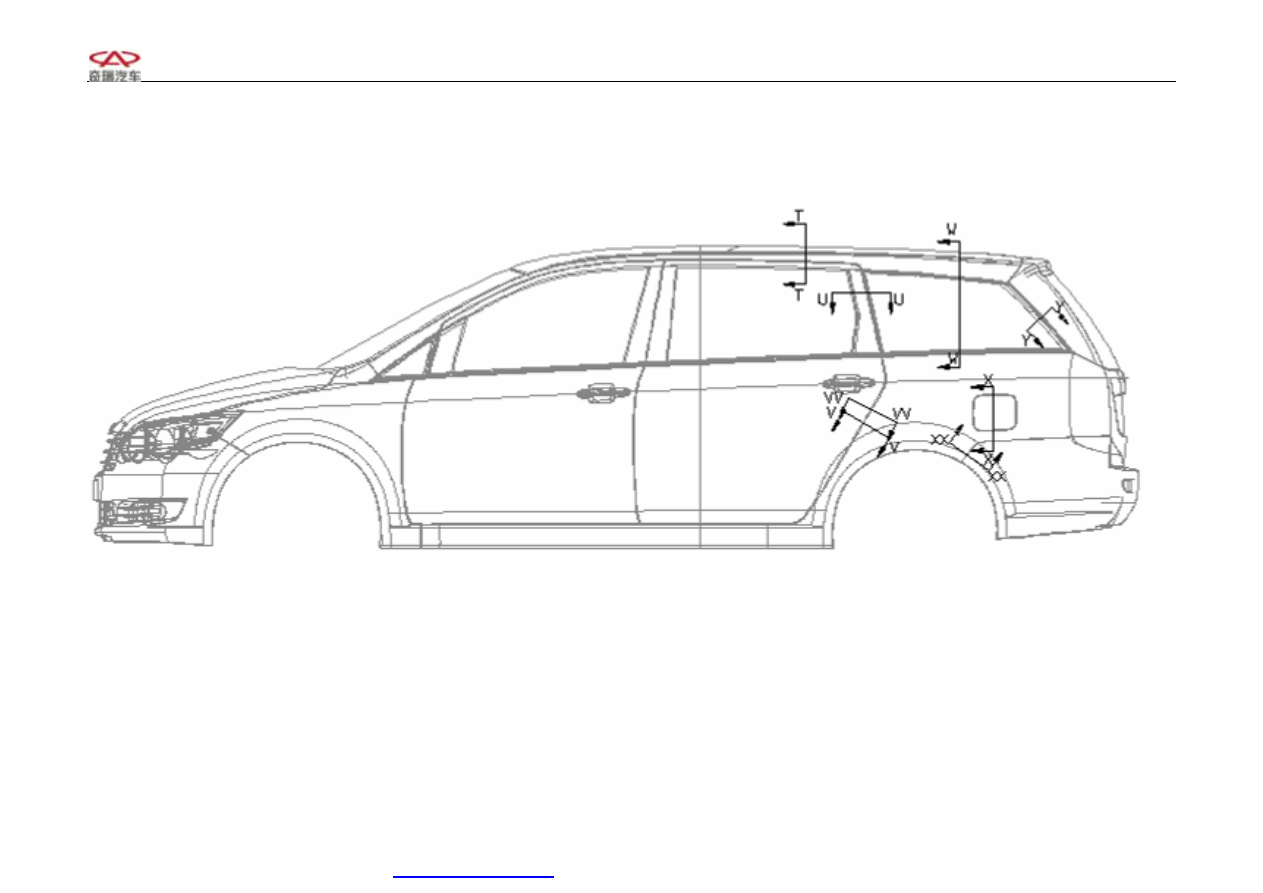

4 Left side view-2
