Chery B14. Manual - part 37

2.2    Clearance between B

1

B

1

-B

1

B

1

rear door and rear windscreen is 2.5±0.5mm

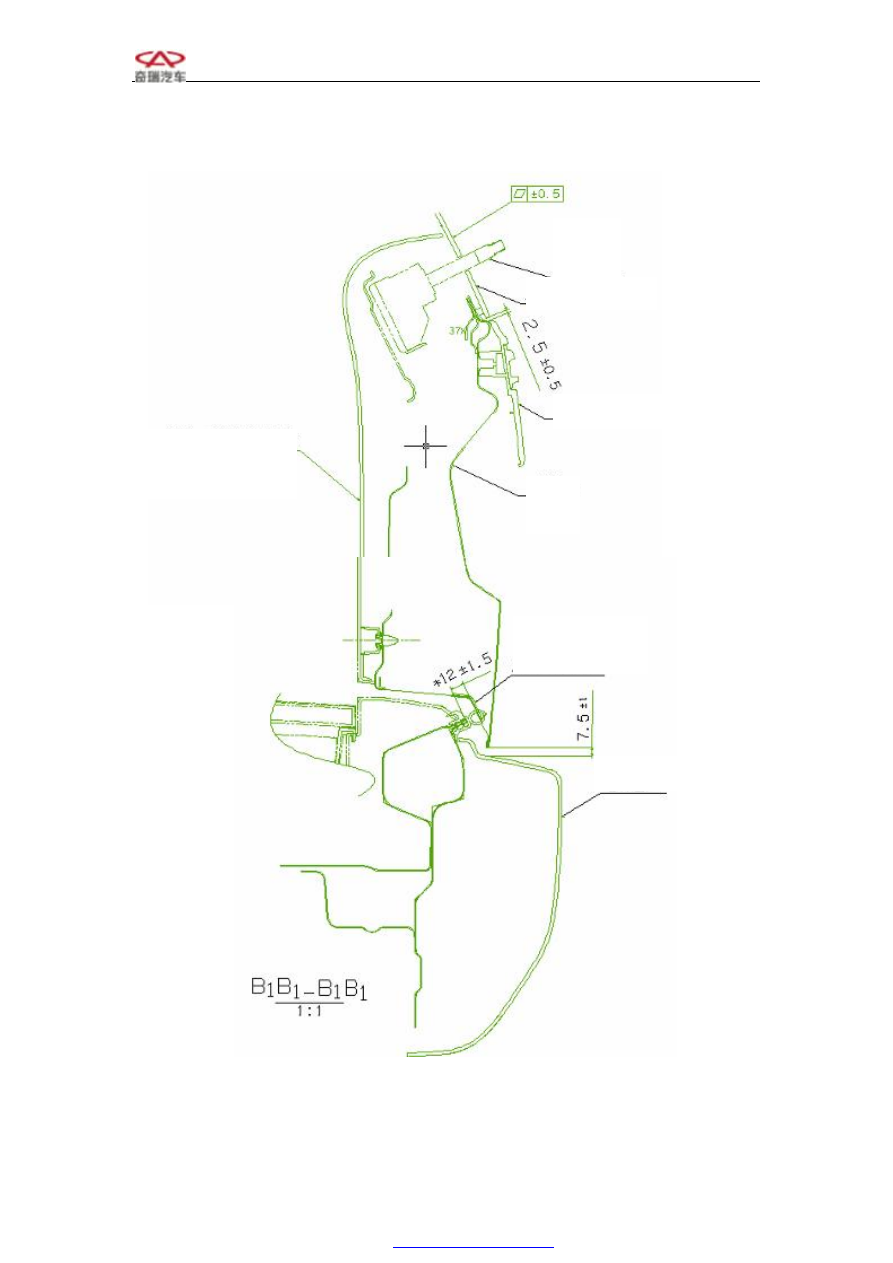

Clearance between B

1

B

1

-B

1

B

1

rear door to rear bumper is 7.5±1mm

Rear  door  lock

reinforcement

Rear bumper

Wiper

system

Rear windscreen

Rear  door  lower  trim

plate assembly

Rear door trim plate

Rear

door

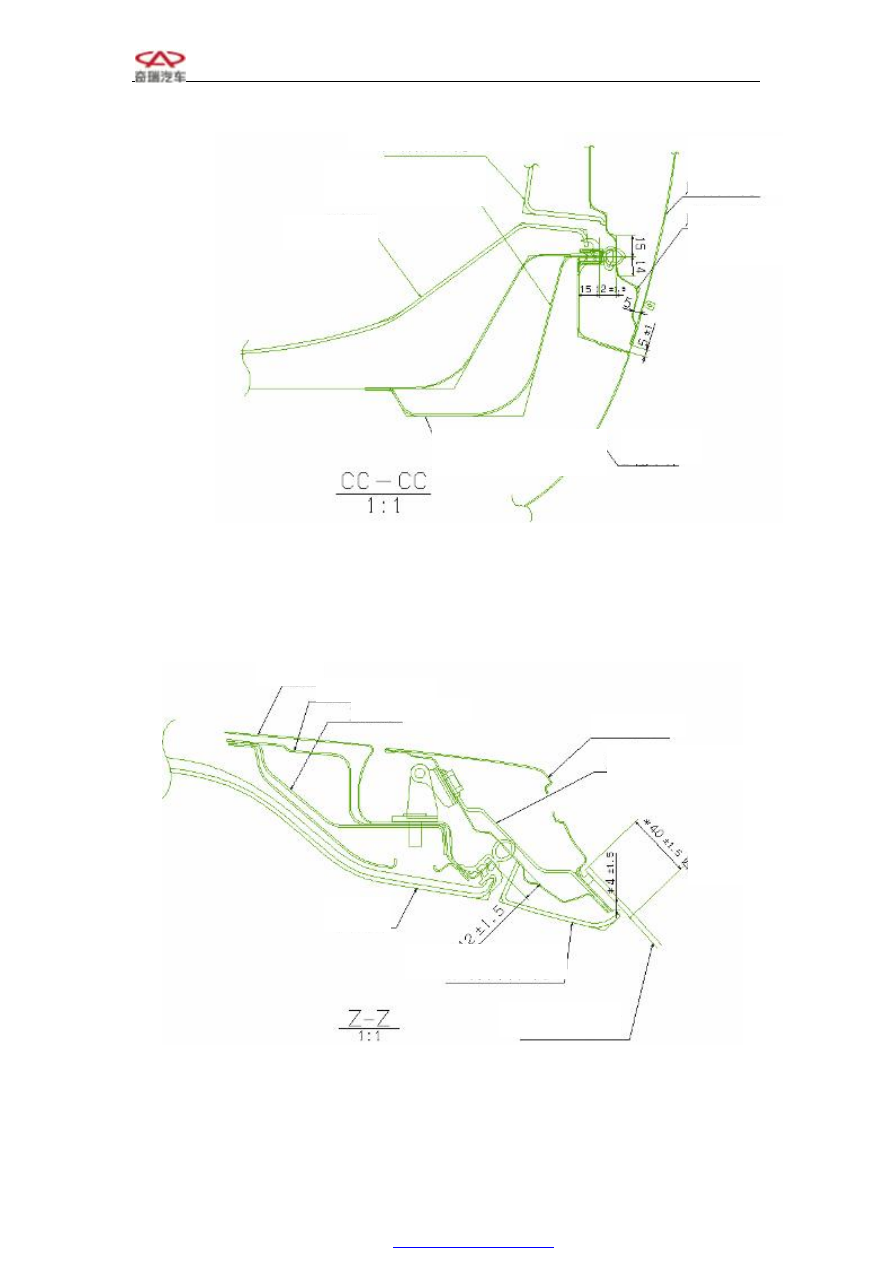

2.3    Clearance between CC-CC rear door and D pillar is 5±1mm









































2.4    Matching dimension between Z-Z rear door to body:

Trim panel

Rear door trim panel

D pillar outside panel

Rear

door

outside panel

Rear

door

inside panel

D pillar reinforcement

D pillar

Roof

Reinforcement

Reinforcement

Around

Rear door trim panel

Rear door glass

Roof

Rear door reinforcement

Rear door

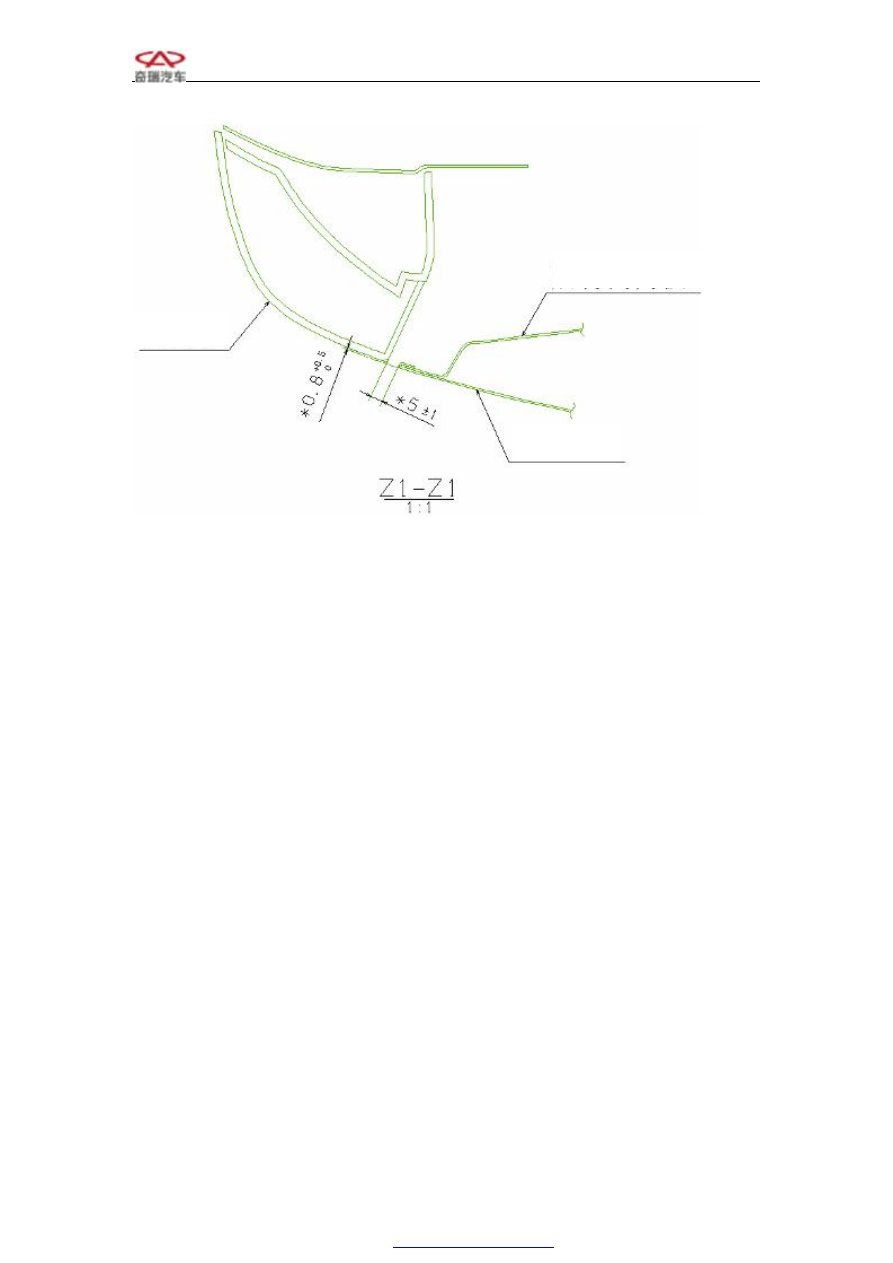

2.5    Clearance between Z1-Z1 tail light and rear door is 5±1mm























































Rear tail lamp

Rear door inside panel

Rear door

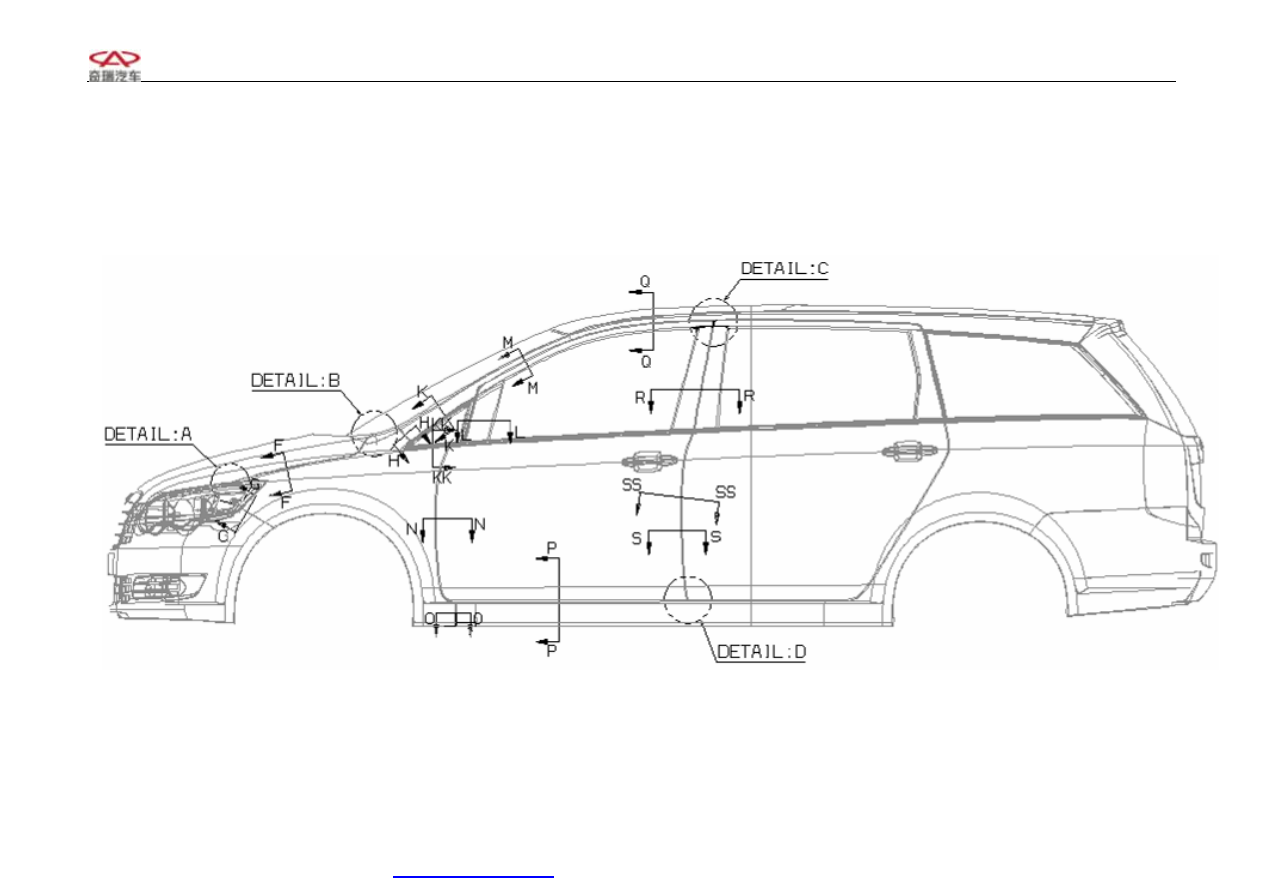

3 Left side view－1
