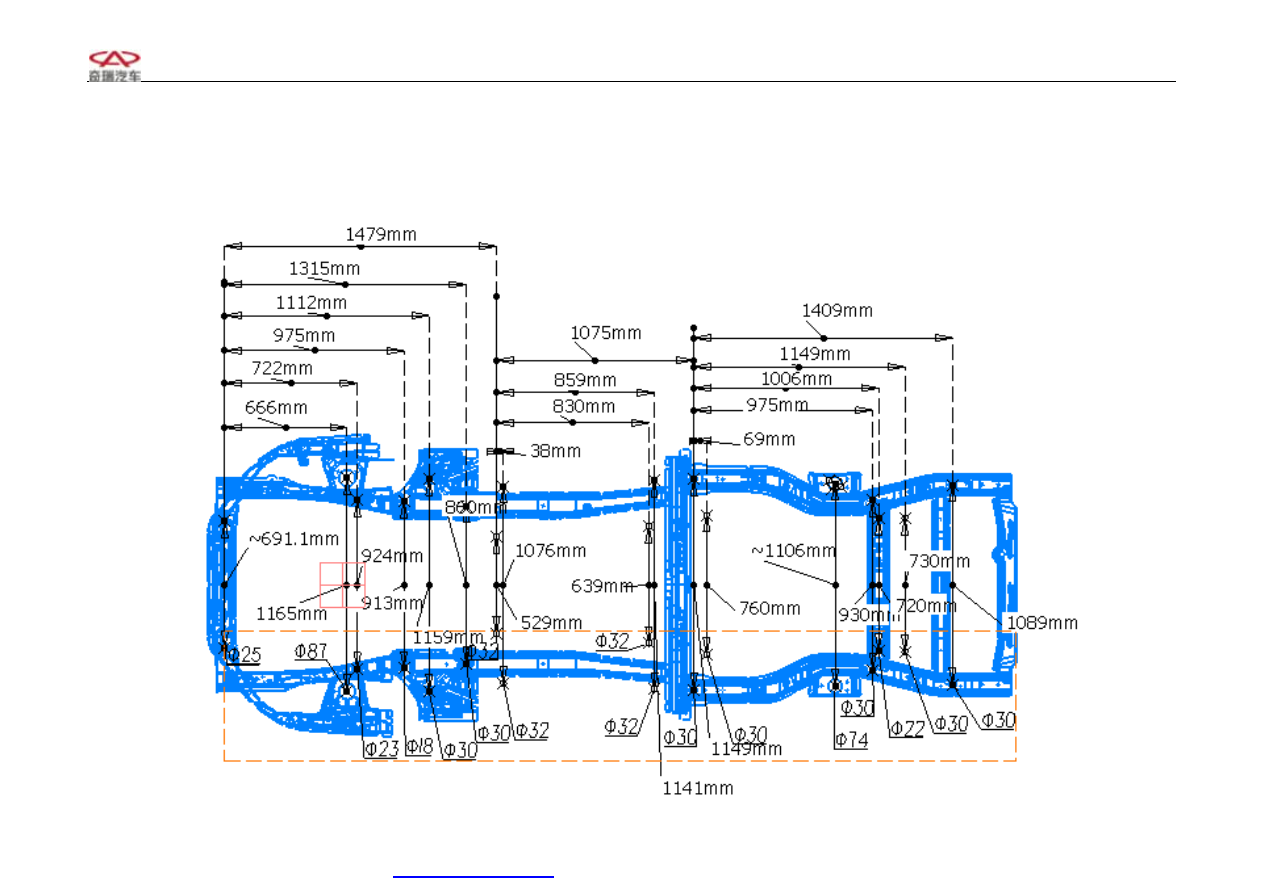

I.    Beam Dimension

Unit:mm

II.    Body assembly dimension

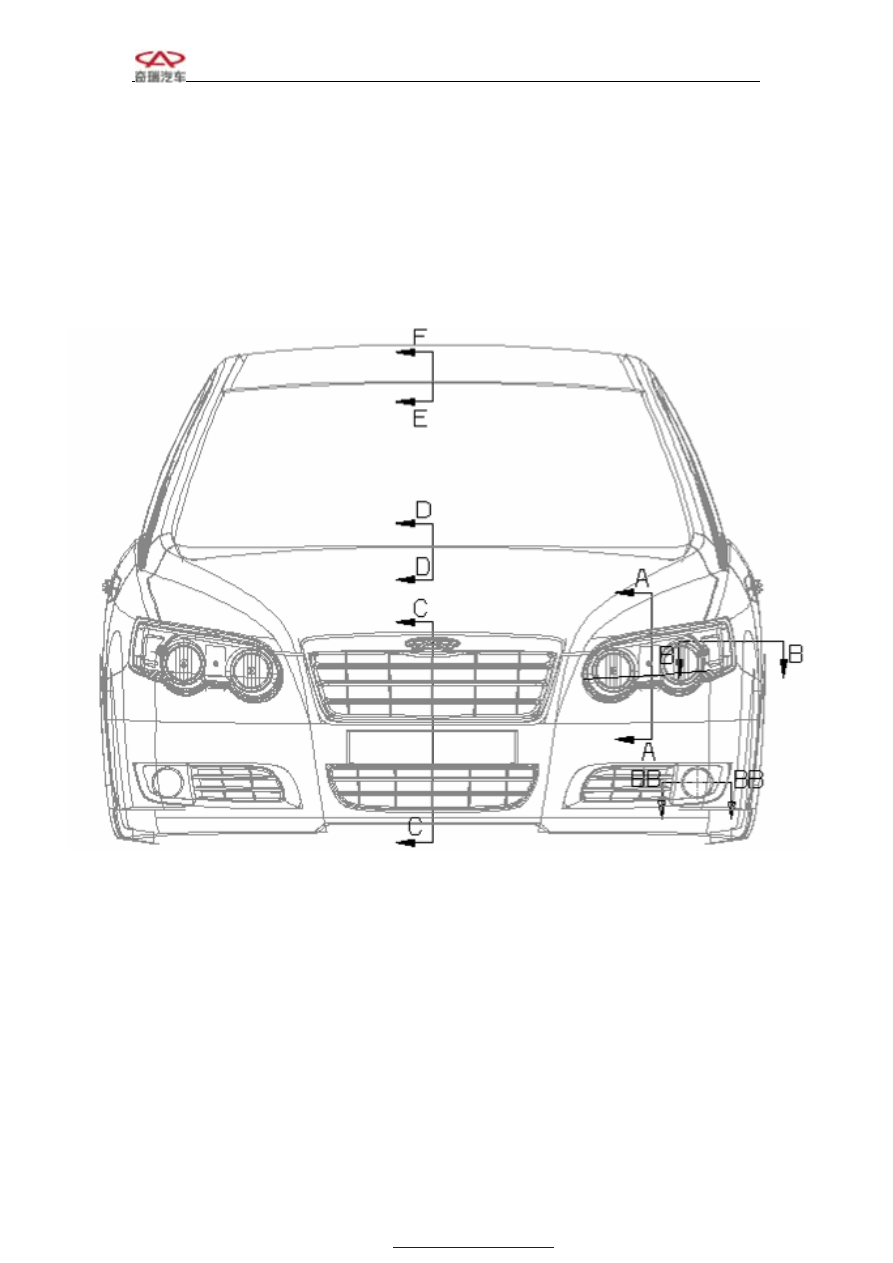

1    Front view

1.1

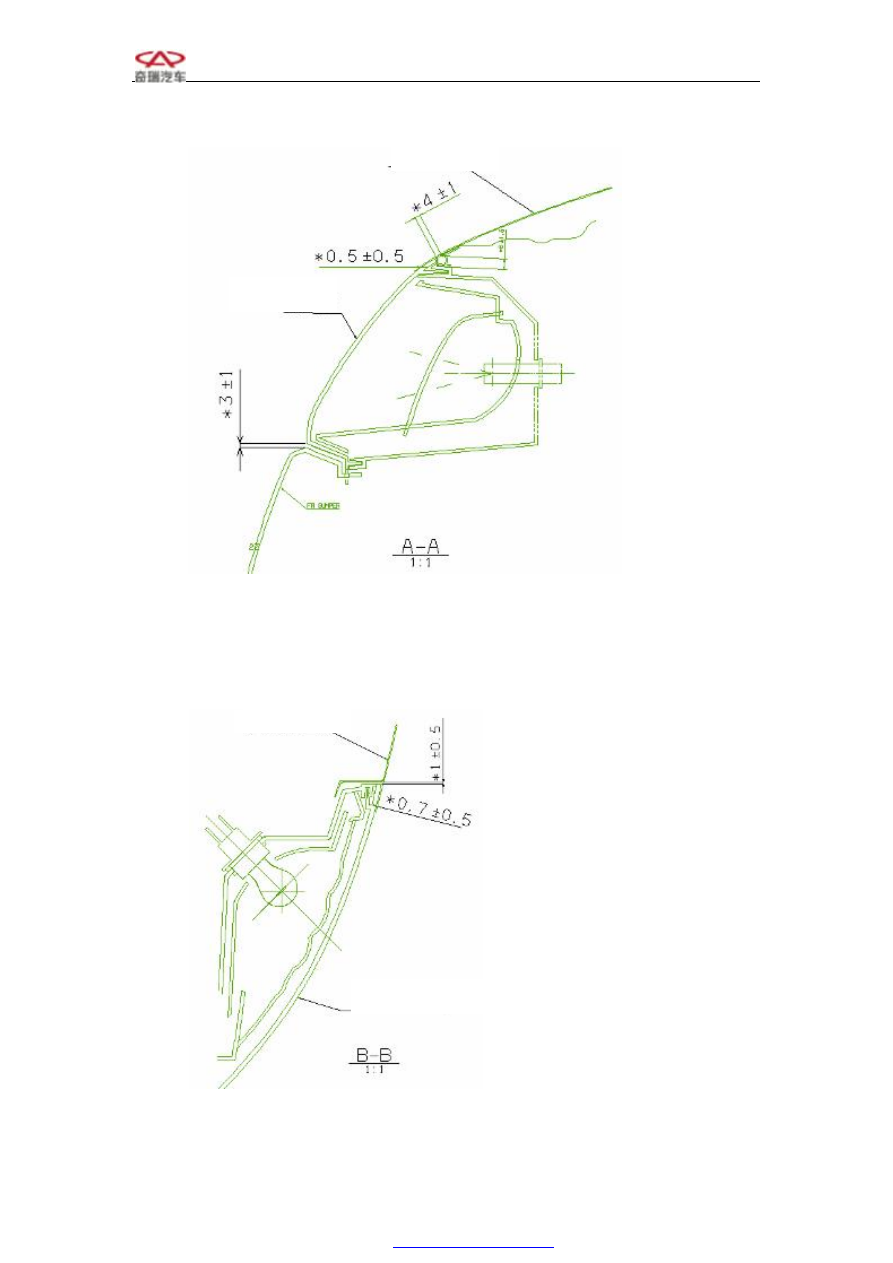

  Clearance between A-A headlamp and engine hood is 4±1 mm

Clearance between A-A headlamp and front bumper is 3±1mm











































1.2    Clearance between B-B front fender and headlamp is 1＋0.5mm















Front fender

Headlamp

Engine hood

Right headlamp

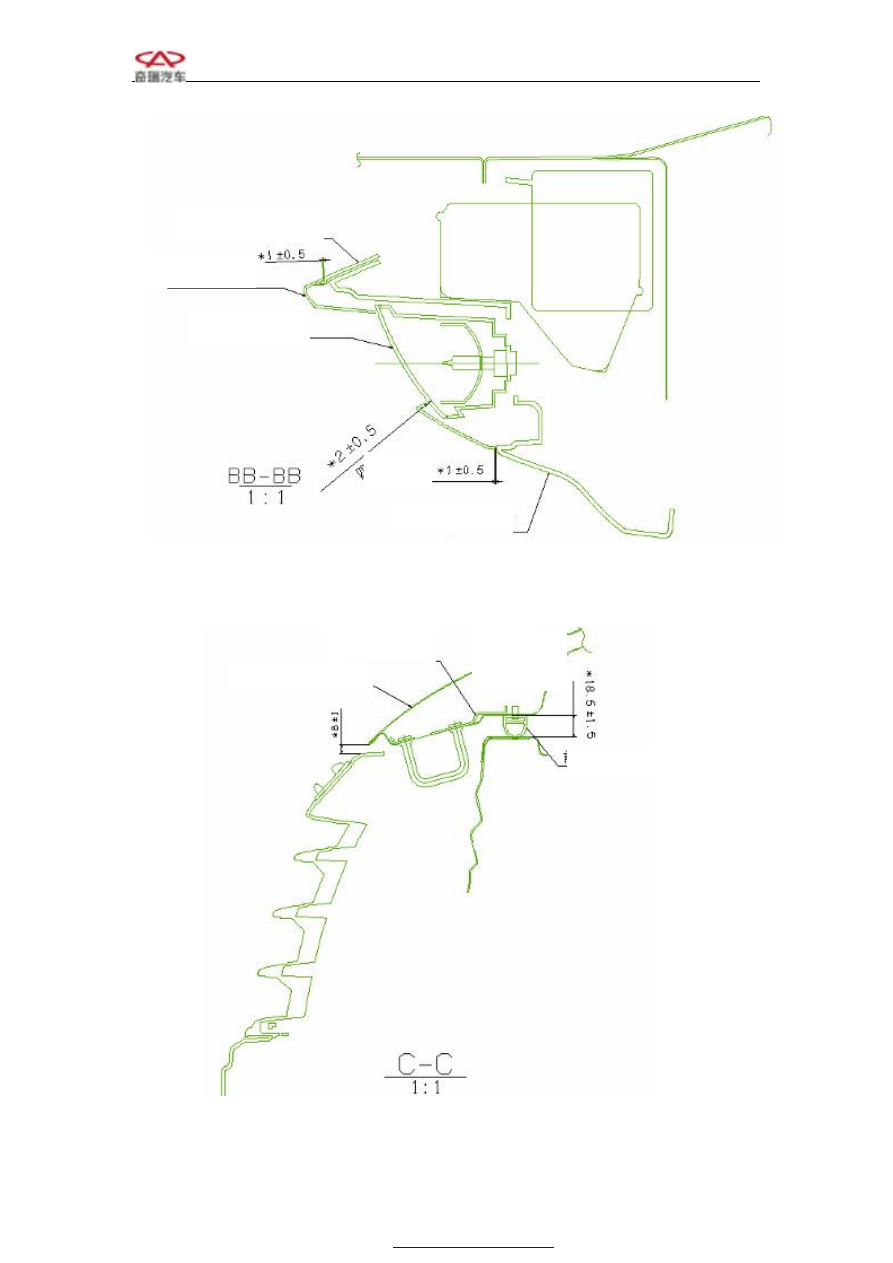

1.3    Clearance between BB-BB front fog lamp and front bumper is 2±0.5mm





















1.4    Clearance between CC-CC engine hood and front grille is 8±1mm

Front bumper grille

Front fog lamp cover

Front fog lamp

Around



Front bumper

Engine hood cover

Lock bracket

Engine  hood

liner



Engine hood weather strip
