Chery B14. Manual - part 4



  S

ervice Manual for Chery V525 Car                                                            Chassis

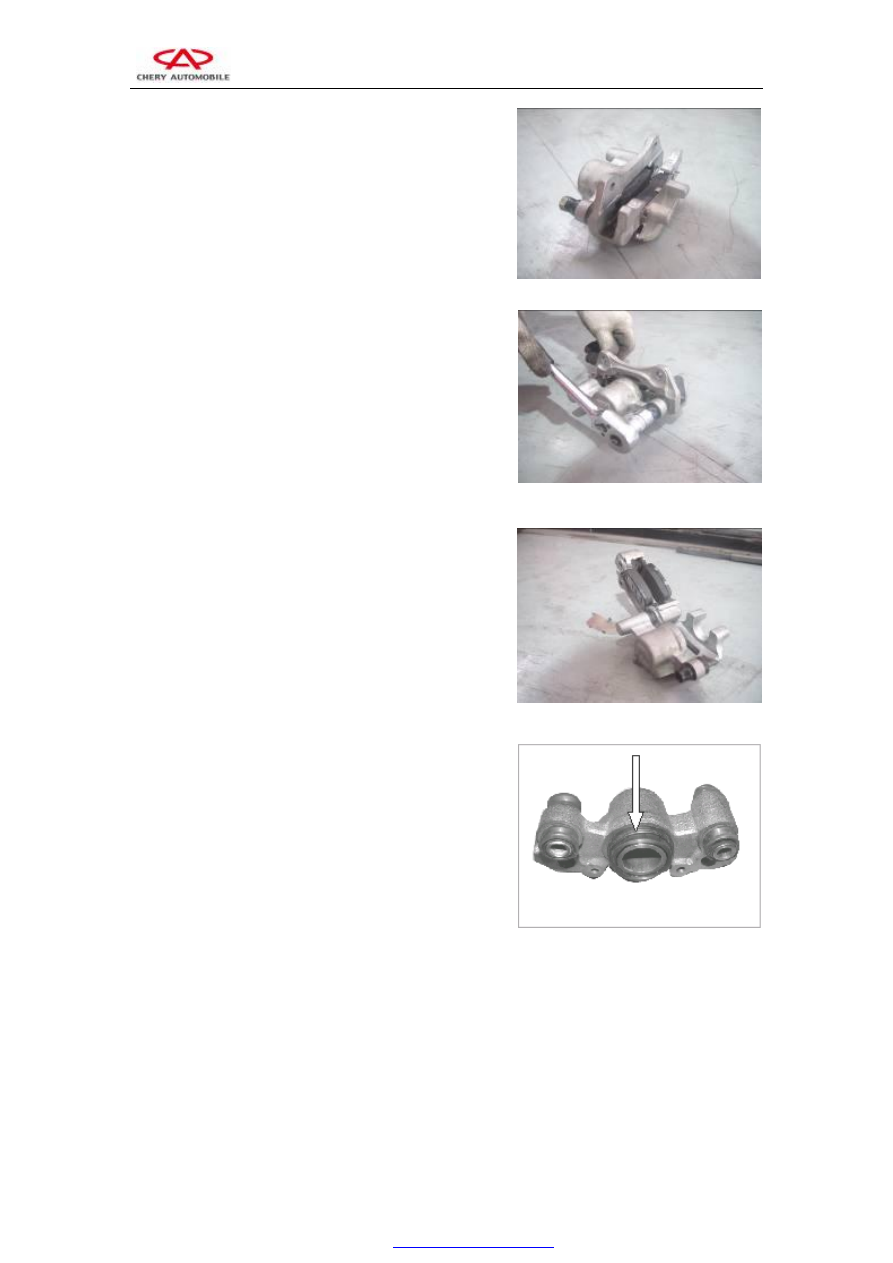

4.7 Remove brake caliper assembly.

















4.8 Removal of brake caliper assembly:

4.8.1 Remove guide bolt using 17# box end wrench.

Torque:    22-23N.m













4.8.2 Take out friction lining assembly.

















4.8.3 Remove another guide bolt, separate brake cylinder.













4.8.4 Dismantle and overhaul brake cylinder (refer to the

methods for front wheel brake cylinder)



5. Assembly procedures

Refer to disassembly procedures.



  S

ervice Manual for Chery V525 Car                                                            Chassis

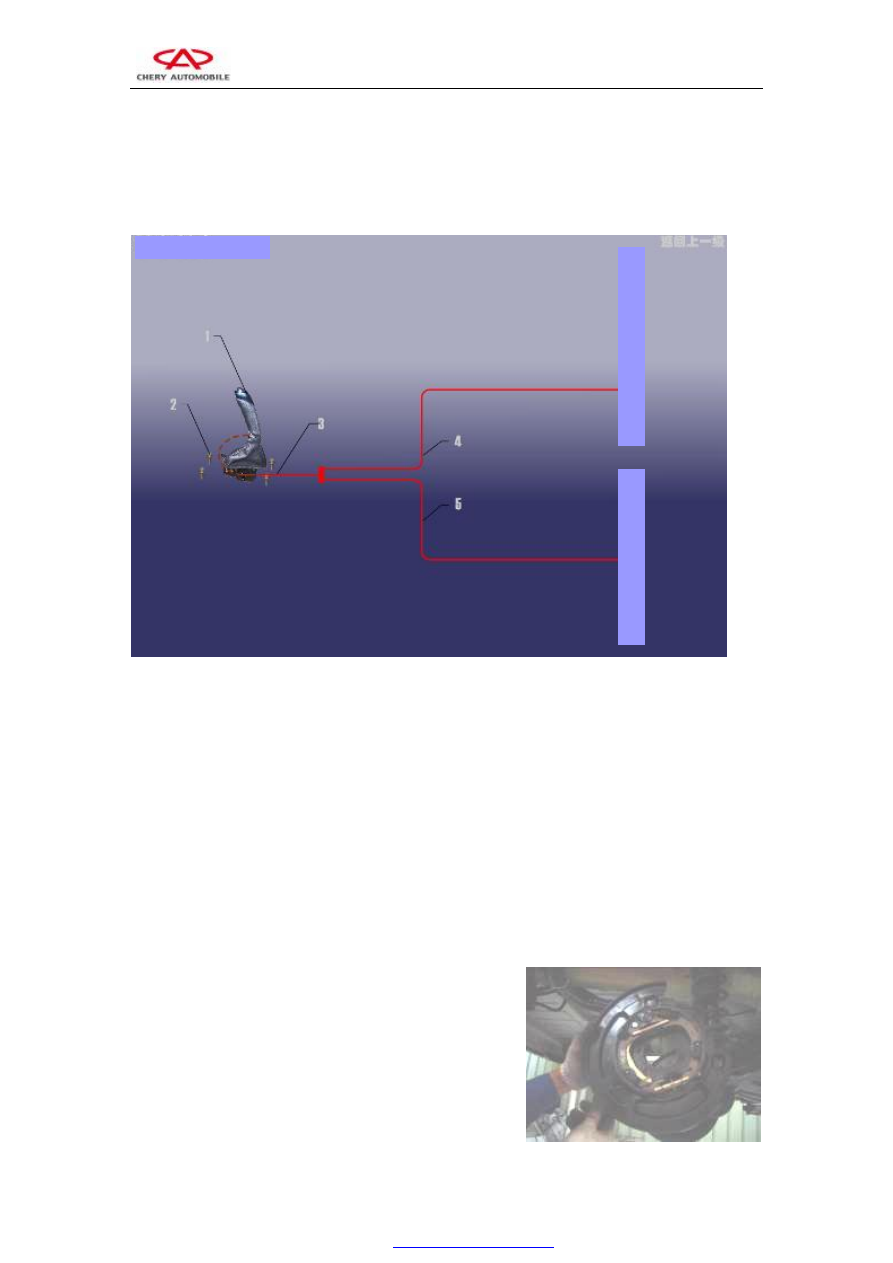

Ⅳ.Adjustment and replacement of handbrake control cable

1. System structural diagram



1. Handle      2. Fixing bolt        3. Brake cable      4, 5.    Right and left rear-wheel control cable

2. Preparation

Tools: flat-tip screwdriver, cross screwdriver, pincers, 10#, 16#, 18# sleeve, knock stick.

Accessories: none

3. Precautions

3.1 Wear necessary labor protection supplies to avoid accidents.

3.2  When  carrying  out  disassembly  and  assembly  of  elastic  element,  make  every  effort  to  avoid

being injured.

3.3  Before  carry  out  disassembly  and  assembly  to  exhaust  pipe,  in  case  of  scald,  the  pipe

temperature must be dropped to room temperature.

4. Disassembly and assembly procedures

4.1. Disassembly of rear hand brake control cable

4.1.1 In accordance with disassembly and assembly method

of rear-wheel brakes, remove such assemblies as tire, brake

caliper,  brake  disk,  etc.  of  rear  wheel.  Then  completely

expose  the  hand  brake  assembly  (take  right  rear  wheel  for

example).

Brake

T

o

ri

gh

t

re

a

r

b

ra

k

e

 a

ss

e

m

b

ly



T

o

le

ft

 r

ea

r

b

ra

k

e

 a

ss

e

m

b

ly





  S

ervice Manual for Chery V525 Car                                                            Chassis

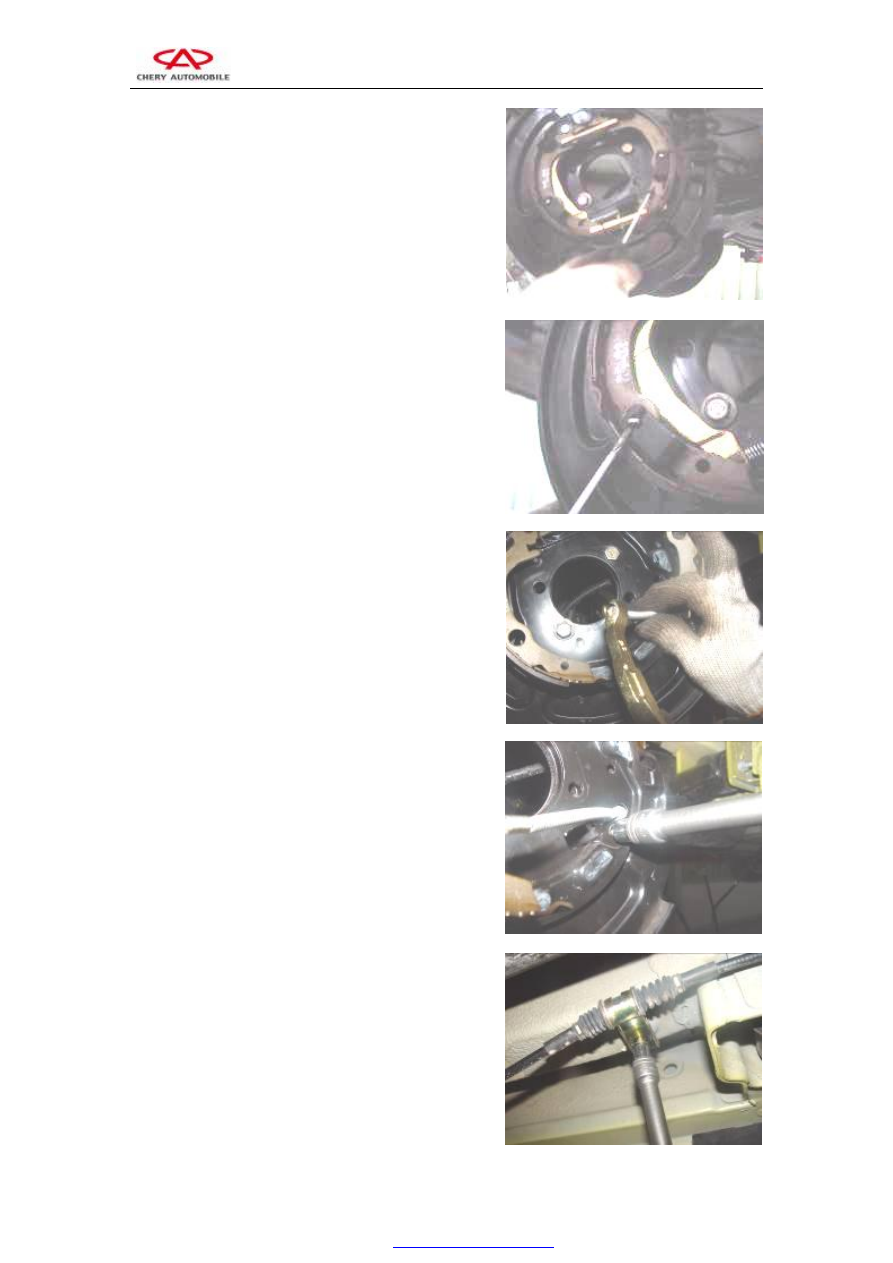

4.1.2  Remove  the  return  spring  of  hand  brake  shoes  via

screwdriver.















4.1.3  Turn  the  guide  pin  of  brake  shoes  to  align  the

spring seat via pliers, and then take out the guide pin.















4.1.4  Compress  the  return  spring  of  control  cable  until

the  control  cable  clip  gets  out  of  the  guide  pin  of  hand

brake.













4.1.5  Remove  the  fixing  bolt  that  fastens  control  cable

and lower plate of hand brake assembly via 10# spanner.

Torque: 7-14N.m













4.1.6  Remove  three  fixing  bolts  that  fasten  hand  brake

control cable and chassis via 10# sleeve.

Torque: 9-12N.m











  S

ervice Manual for Chery V525 Car                                                            Chassis

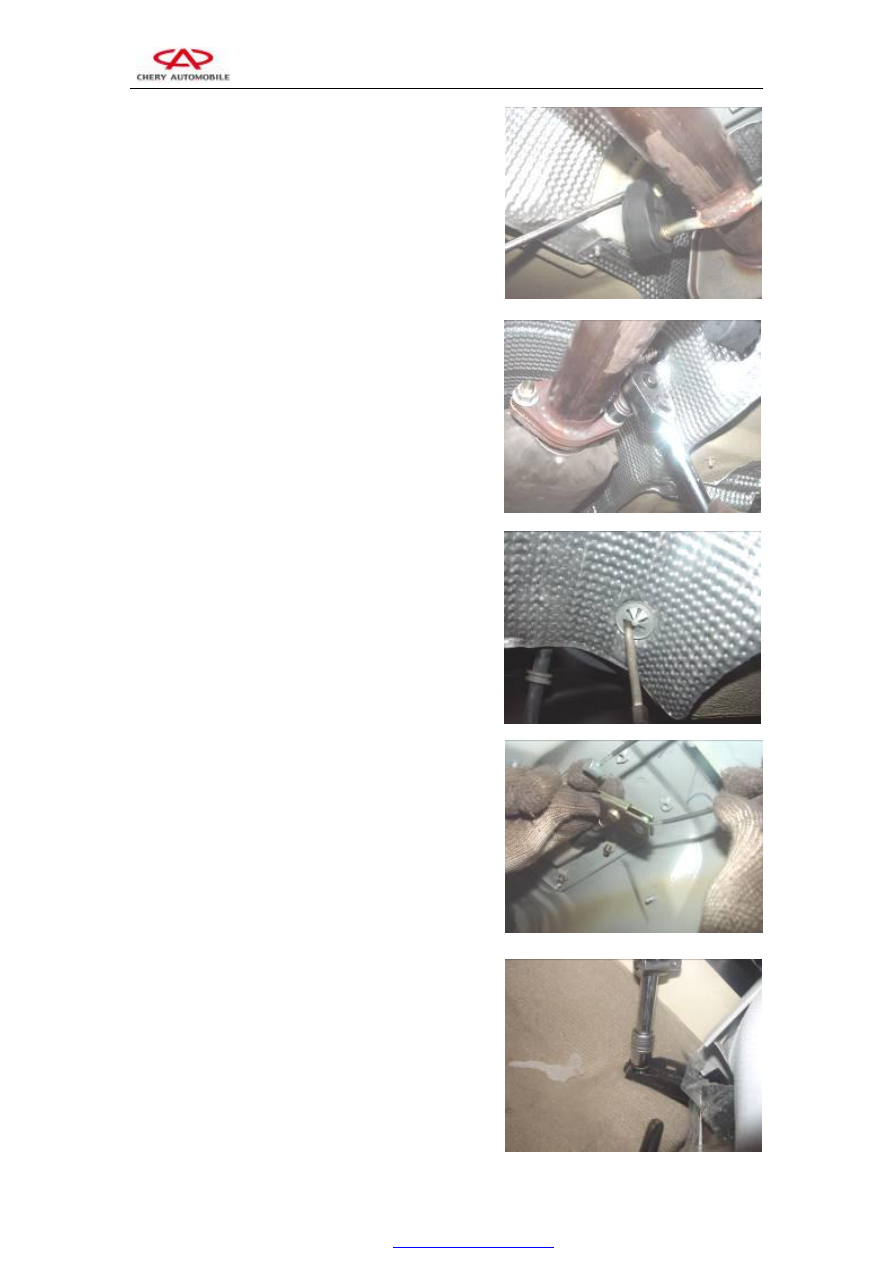

4.1.7  Prize  out  the  lifting  eye  of  exhaust  pipe  via

screwdriver  (it  is  unnecessary  to  remove  the  lifting  eye

behind silencer).













4.1.8 Disconnect the connecting nut of exhaust pipe and

3-way  catalytic  converter  via  18#  sleeve,  and  then

remove  the  rear  oxygen  sensor  (caution:  along  with  the

descend of exhaust pipe, it  may result in rupture  of rear

oxygen sensor harness).

Torque:    60±5 N.m







4.1.9  Loosen  the  heat  insulation  fixing  shims  (6  pieces

total)  of  exhaust  pipe  via  flat  tip  screwdriver,  then

remove the heat insulation shim of exhaust pipe.













4.1.10 Detach the  hand brake control cable  of right-rear

wheel  from  the  control  cable  branch  joint  by  hand,  the

right-rear  wheel  hand  brake  control  cable  then  can  be

removed.







4.2  Disassembly  of  hand  brake  control  mechanism
and hand brake front control cable

4.2.1 Remove front-seat assembly using 16# sleeve.

Torque: 25±3N.m
