Chery Amulet Engine. Manual - part 12


——Coolant draining  ：
        (1) Remove pressure cap of expansion water tank

(2) Connect a container  under the radiator. Remove  the  outlet  hose  of radiator or  open the  drain  plug  of

radiator.



——Cleaning cooling system：
        (1) Drain the coolant and then close the drain plug of radiator or install the outlet hose of radiator
        (2) Add clean water into the max water level of expansion tank and install the pressure cap
        (3)  Start  engine  and  keep  idling.,  warm  engine  to  normal  working  temperature  and  stop  engine  cooling

down.

        (4) Drain water
        (5) Repeat step (2)—(4) until the water drained is the same as clean water.
        (6)  If  the  previous  coolant  application  and  replacement  is  not  to  specification,  do  some  cleaning  as  the

following method:

        a. Drain coolant
        b.  Remove  outlet  hose  of  radiator.  Insert  the  water  supply  hose  into  the  inlet  of  radiator  until  the  water

drained is clean.

        c. Connect the  hose connected to  water supply to  the water  outlet of  thermostat seat to  wash the engine

until the water drained from the water pump inlet is clean.

        d. If radiator is too dirty, it may be washed from the reverse direction. Connect the hose connected to the

water supply to the water outlet of thermostat seat to wash the engine until the water coming out from
the water pump inlet is clean.


——Add coolant
        (1) Before adding coolant, check if the drain plug of radiator is closed and if the pipeline is connected and

tight

        (2) Remove the pressure cap and add coolant by the filler of expansion tank slowly. Since the expansion

tank is in the highest point  of cooling system, with the coolant level raising, the air in the system will
be discharged into the expansion tank. Adding coolant slowly may discharge the air.

        (3) Keep adding coolant until coolant  level reaches  the “maximum” line.  Install the filler cover to avoid

coolant splashing.

        (4) Start engine and keep idling. Warm engine to normal working temperature. Fan starts to run. Observe

the  water thermometer and check if engine is overheated. If the coolant level of expansion tank  drops
quickly, add coolant to the “maximum” line to reduce the air circulation in the system.

        (5) Stop engine to cool engine completely (one night if possible). Remove pressure cap and check coolant

level, fill coolant to the “maximum” line.

2)  The  removal  and  installation  of  water  pump
assembly

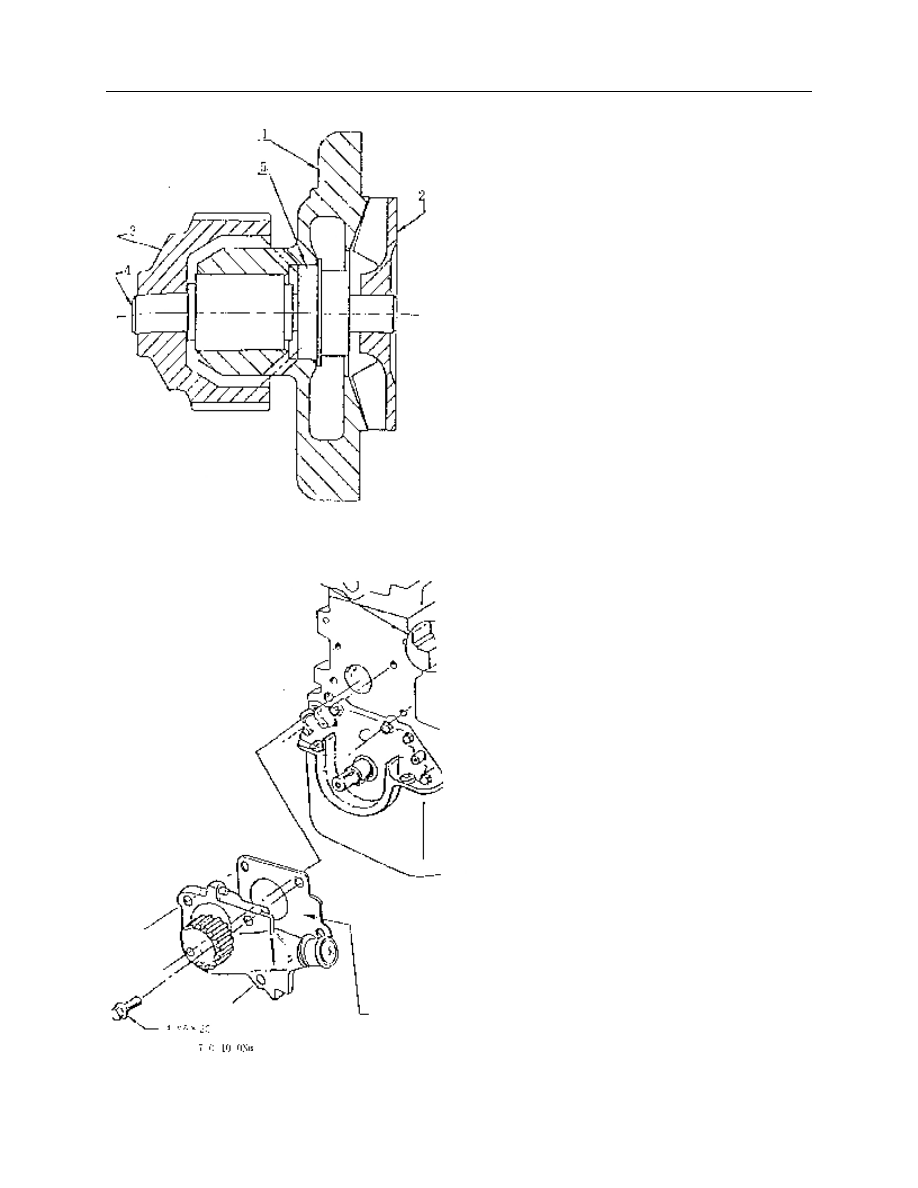

——The structure of water pump assembly
            1—water pump case
            2—water pump impeller
            3—water pump gear
            4—water pump bearing

5—water pump seal (ceramics—black lead)











Removal：

——Loosen and remove four bolts from the
front end of cylinder block
——Remove water pump assembly
——Remove sealing gasket of water pump

Installation：
——Install  new  sealing  gasket  of  water
pump on the water pump
——Install the water pump assembly inside
the  cylinder  block  and  screw  in  four
retaining  bolt  by  hand,  then  tighten  to
7

9 in-lbs.


Note: The water pump assembly may not be
serviced.  When  water  seal  or  bearing  is
damaged,  the  water  pump  assembly  should
be replaced


Fig. 94

Tighten torque

Sealing plate

Fig. 95

3) The removal and installation of thermostat seat with thermostat assembly



——Loosen three M6×40 bolts and remove them
——Remove thermostat seat with thermostat assembly
——Pry out spring clip by chisel or screwdriver








——Take out the thermostat













——Take out sealing gasket
——Remove sealing gasket of thermostat seat

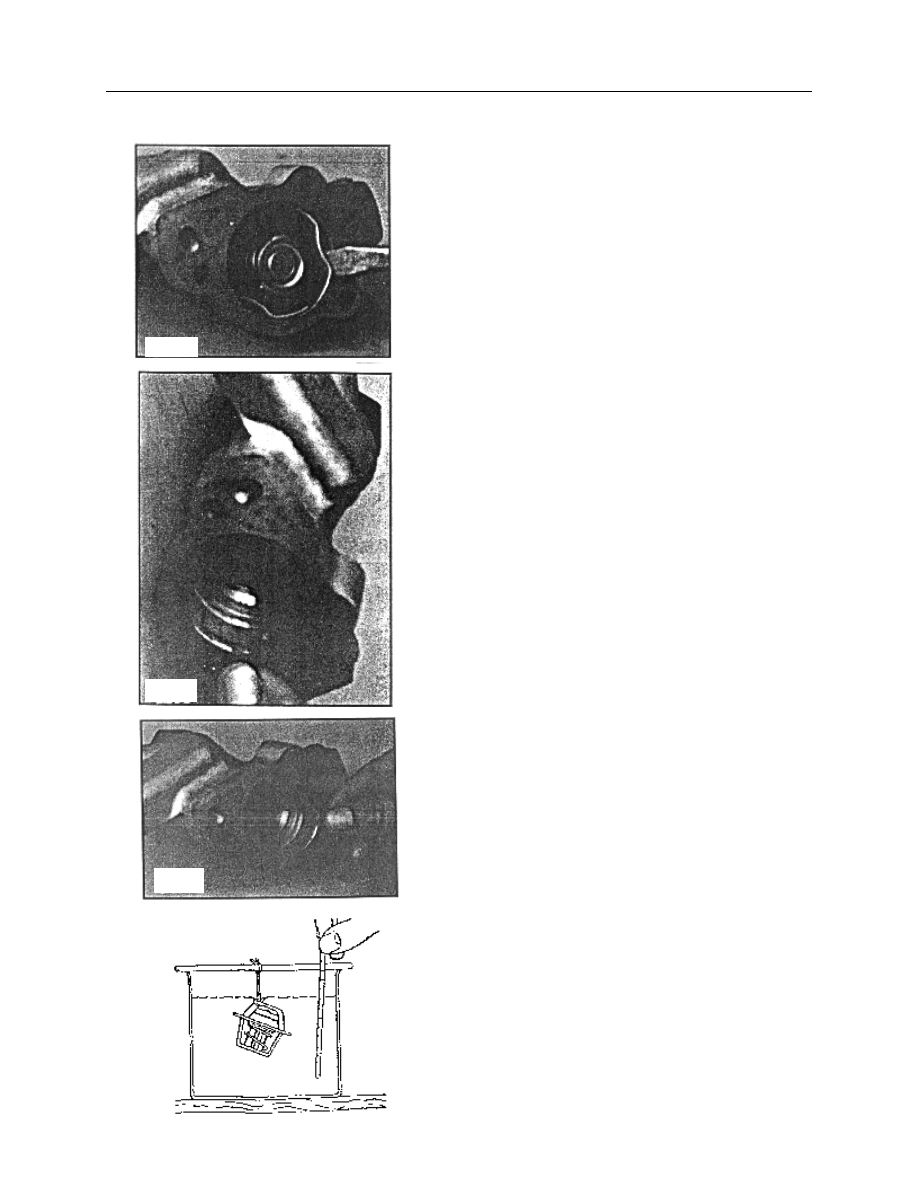

Measure the opening temperature of thermostat in hot water.





















Fig.96

Fig. 97

Fig. 98

Fig. 99



Assembly:

——Clip the thermostat seat, and put the rubber seal ring into the thermostat hole.
——Install the thermostat (with spring outward)
——Install spring clip, ensure that the clip is clipped in the thermostat seat groove.
——Install the sealing gasket of the new thermostat seat on the thermostat assembly with a bolt.
——Install the thermostat together with thermostat assembly into the rear end  hole  of cylinder  head. Finger

screw in 3 bolts and tighten to

88 in-lbs.

——Tighten the hex head plug with the sealing gasket on. Tightening torque is 38-42Nm.
——For the engine equipped  with  electrical  heater, install air intake preheating switch.  Tightening torque is

3

0 ft-lbs.

3. Removal and assembly of the water temperature sensor.
Removal:
——Remove the water temperature sensor (at the exhaust side, under the rear lug).

Assembly:

——Before  installation,  apply  the  lotite  sealant  243  onto  the  bolt  threads.  Finger  screw  in  and  tighten  to

80 in-lbs.



Thermostat

Sealing gasket


Overflow pipe

Drainage pipe

Sealing gasket

Small recircula-

ting pipe



Plug screw

Spring clip

Sealing gasket

Tighten torque

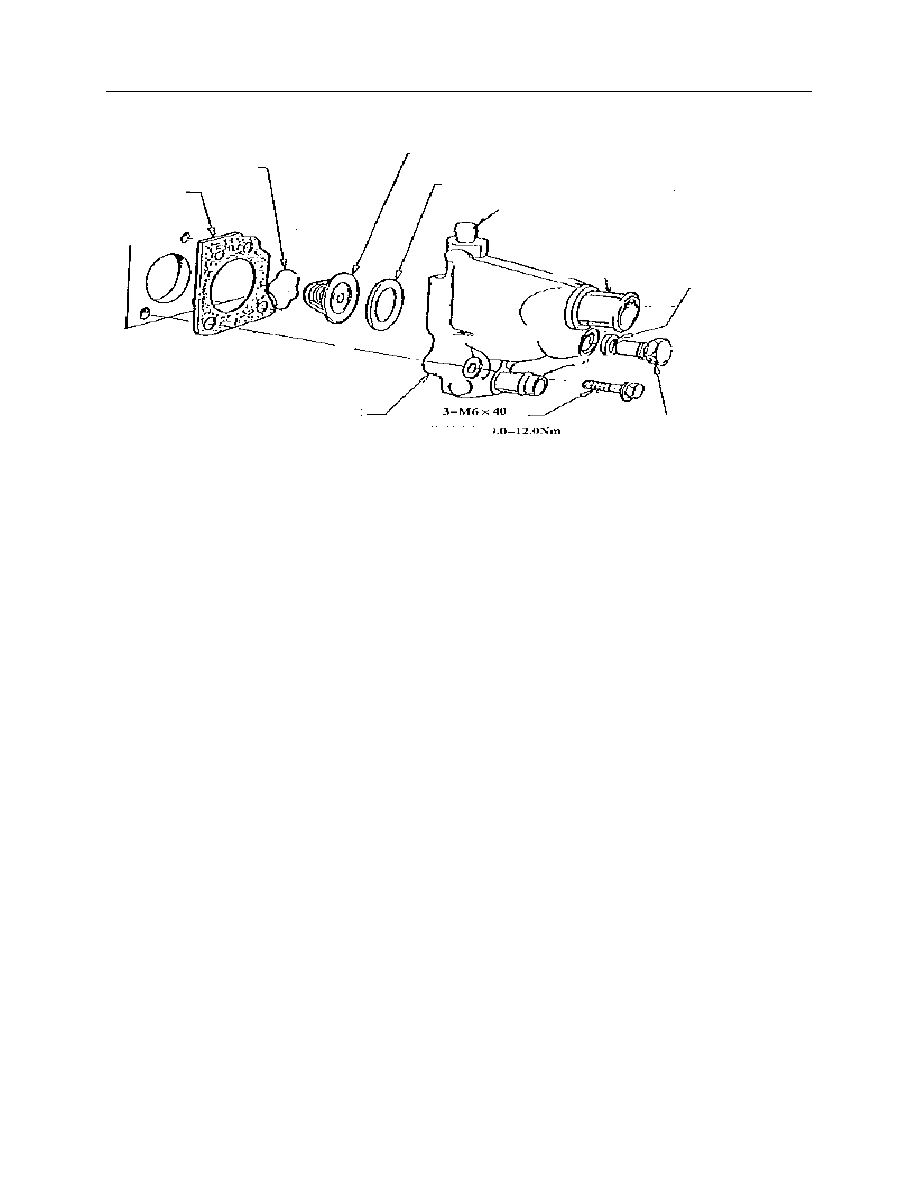

Fig.100

Temperature seat assembly
