Chery Amulet Engine. Manual - part 10

【13】. Engine oiling system:

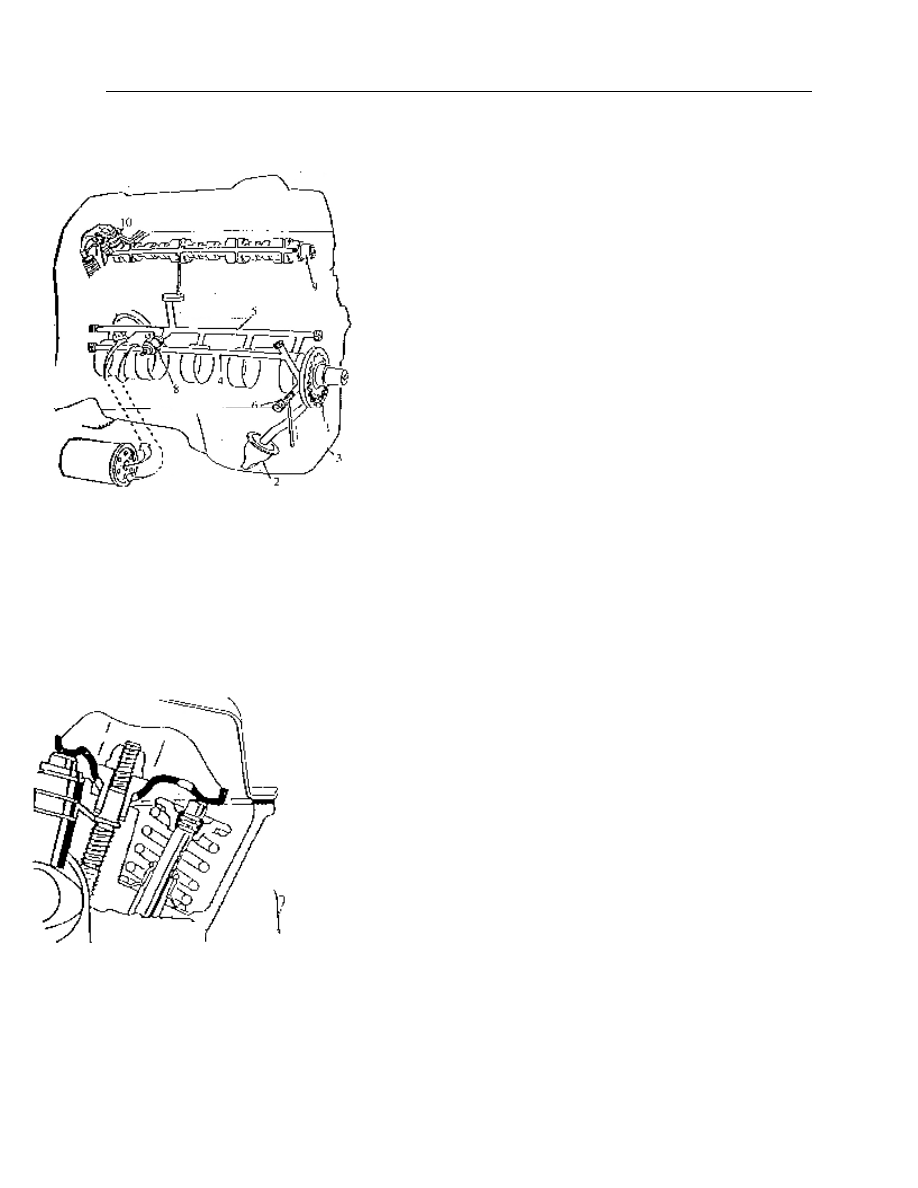

1). The description of the oiling system:


        Through  oil  collector  (2),  the  rotary  oil  pump  (1)  which  is
installed in the front end of crankshaft draws oil from oil pan (3)
and pressurizes. The pressure oil comes into the full flow type oil
filter  through  the  assistant  oil  passage  (4)  on  the  left  of  cylinder
body  (viewed  from  the  front).  The  pressure  relief  valve  (6)  is
installed  inside  the  oil  pump  case  to  control  main  oil  passage
pressure.  The  pressure  relief  valve  will  be  opened  under  the
pressure within

64 psi ±3 psi.    The filtered oil comes out from

the center hole of oil filter and comes into the main oil passage of
engine (5) through the center hole of filter connector.
        From  the  main  oil  passage,  oil  lubricates  the  main  bearing
through  the  bore  in  the  cylinder  body  and  lubricates  the
connecting rod bearing through oil passage in the crankshaft.
        There  is  a  small  oil  port  in  the  connecting  rod  bearing  bore
near  the  exhaust  side  in  the  connecting  rod  body.  The  oil  sprays
out from this small oil port to lubricate the piston pin and cylinder
bore.
        Oil  pressure  sensor  (8)  is  located  near  the  oil  filter.  It  is
connected with the main oil passage by a inner oil passage. Oil is
provided to the third journal of camshaft through this oil passage.
        Other journals of camshaft are lubricated by the oil provided
by  the  middle  oil  passage  of  camshaft.  Two  sides  of  the  middle
oil passage are sealed by steel ball.


Hydraulic lifter oil comes from oil gallery on cylinder head,

which is supplied from oil channel on camshaft neck
        The  oil  provided  by  the  oil  port  inside  the  hydraulic  valve
lifting  rod  lubricates  the  contact  face  of  valve  rocker  and
hydraulic valve lifting rod.
        The  oil  to  lubricate  the  rocker  carrier  is  provided  by  the  oil
passage of cylinder head.
        The  contact  face  of  the  tip  end  of  valve  and  rocker  is
lubricated by splashing.

1.

Rotary oil pump assembly 6. Oil pump pressure relief valve

2.

Oil collector                                      7. Fuel filter

3.

Oil pan                                              8. Oil pressure sensor

4.

Assistant oil passage of cylinder      9. Camshaft

5.

Main oil passage of cylinder            10. Hydraulic valve lifter


                                        fig. 71



Fig. 72

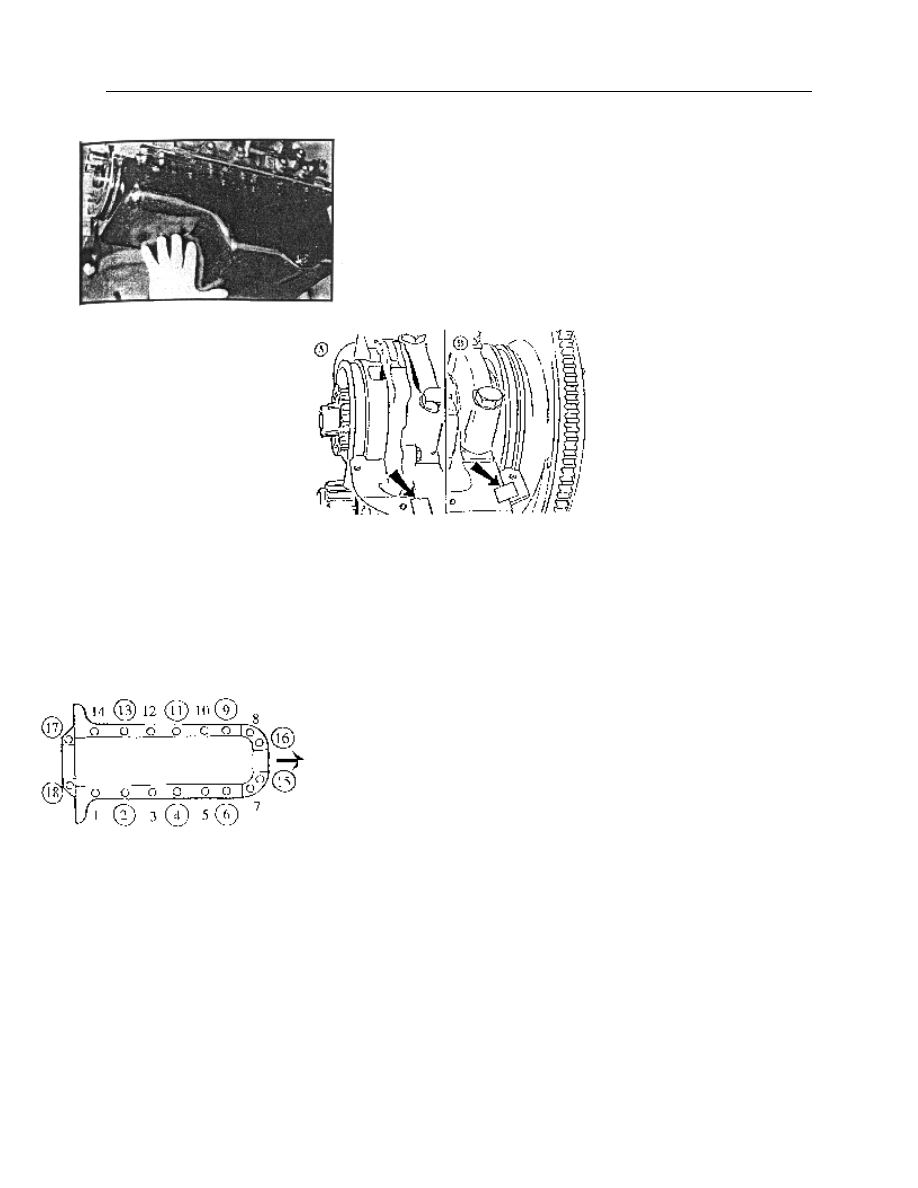

2) The removal and installation of oil pan：


Removal：
——Loosen drain plug and drain oil
——Loosen eighteen M6×20 bolts
——Take out the sealing gasket of oil pan
——Check if the left and right reinforced plates are still clipped on the
back face of oil pan flange face




Installation：
——Apply  locite  598  sealant
and  G  Y409  anaerobic  sealant
on  the  joint  place  between
flange  surface  of  oil  pan  of
cylinder body and oil pump case,
and carrier of real oil seal.
——Put  the  new  rubber  seal
gasket on the cylinder body and
have  the  two  sides  of  sealing
gasket  enter  into  the  grooves  of
carrier  of  real  oil  seal  and  oil
pump.



——Install  the  oil  pan  with  the
two  sides  of  sealing  gasket  in
the grooves of oil pan.



——Screw  the  bolt  by  hand  (the  bolt  with  washer  indicated  in  the

left upper figure is precedent.)



——Tighten  bolts  to  53 in-lbs  according  to  the  sequence  of  the

left figure.




——Replace the sealing gasket of drain plug. Screw in the drain plug

by hand and tighten to

17 ft-lbs.

Fig. 73

A.  Crankshaft  to  oil

pump shell

B.  Crankshaft  to  rear

oil seal carrier


                            Fig. 74

Fig.75

Forward

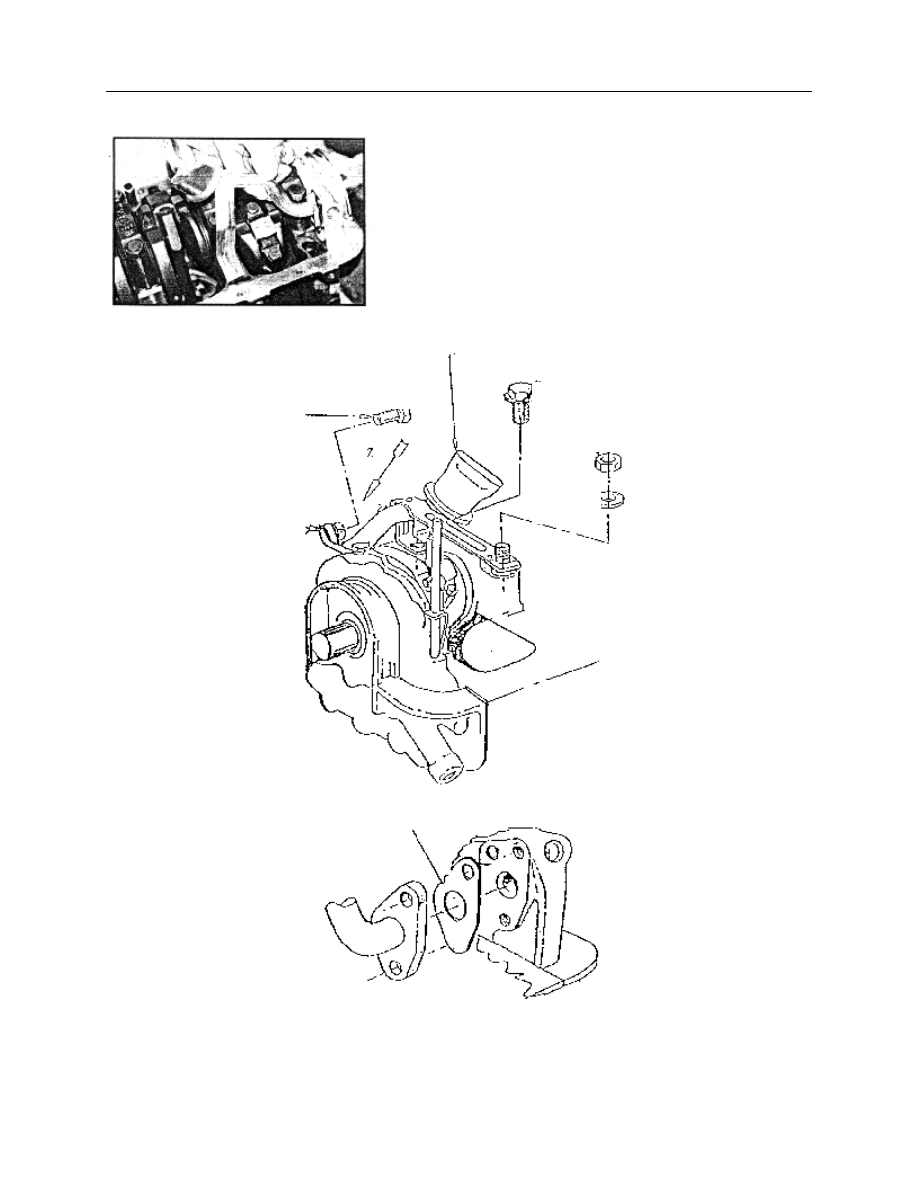

The removal and installation of oil collector assembly


Removal：
——Loosen locknut of oil collector assembly and take out the nut
and flat washer
——Loosen carrier bolts and take out the bolts。
——Loosen flange face bolt of oil collector (two ) and take out the
two bolts with spring washers








Installation：

——Install  a  new
sealing  gasket  of
oil  collector  on
the  flange  face  of
oil  pump and then
install

oil

collector assembly.
Screw  two  bolts
with  gasket  by
hand.



——Screw the oil
collector

carrier

into  the  cylinder
body

with  M8

bolt.  At  the  same
time,  hitch  the
carrier  into  the
stud  which  is  in
the  left  of  the
second

bearing

cap.  Install  the
flat  washer  and
screw  in  the  nut
by hand.



——Tighten  the
flange face bolt of
oil  collector  to





——Tighten carrier bolt to




——Tighten the locknut to



Fig. 76

Tightening torque

52 in-lbs

with spring plate screws (2)



Oil collector



screw M6×20



Tightening torque


    15 ft-lbs



Screw M8



Flat washer



Fig. 77

Fig. 78

Sealing washer-Strainer

52 in-lbs15

 15 ft-lbs

 15 ft-lbs

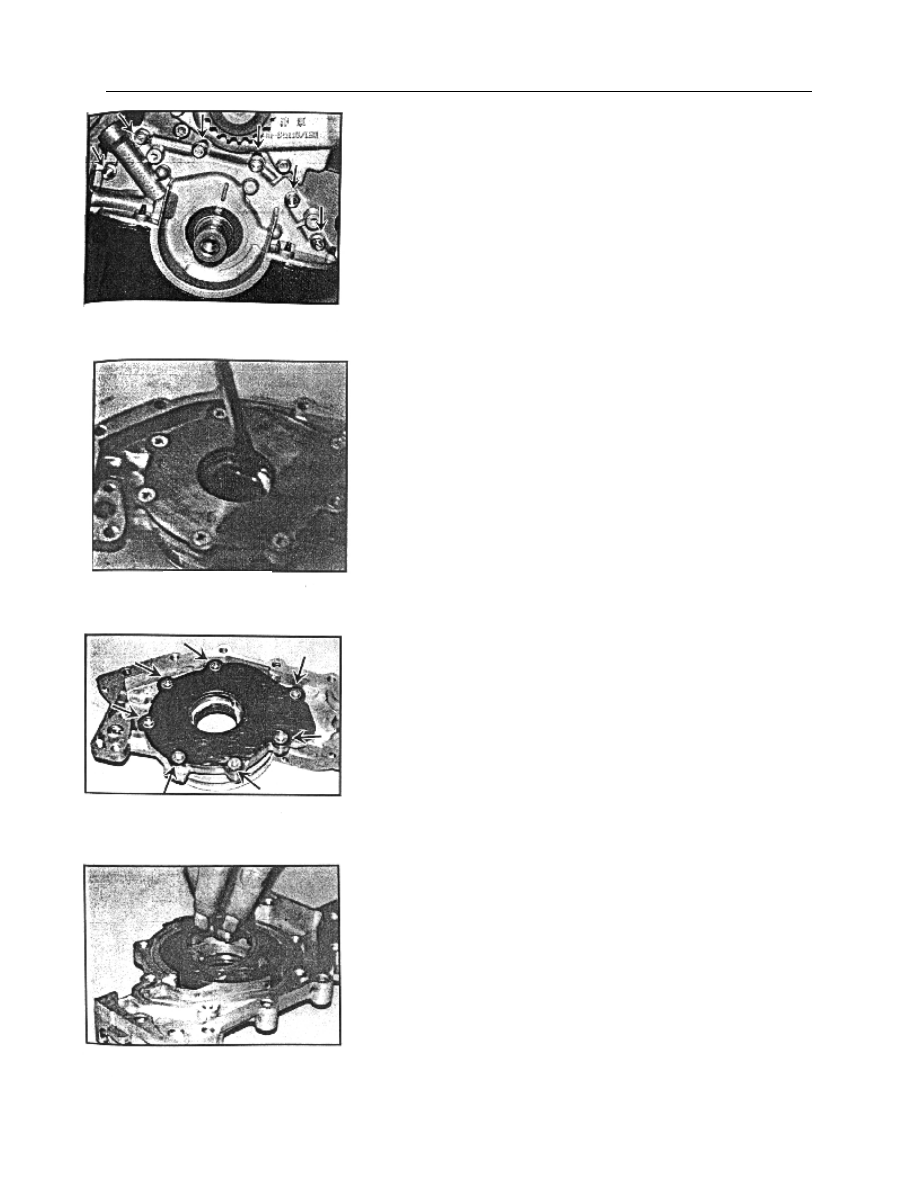

4. The removal and installation of oil pump with oil seal assembly

removal：
——Loosen six M6×30 hexagonal flange surface bolts. Remove the
bolts (as the figure indicates)
——Remove oil pump with oil seal assembly






——Pry out the front oil seal of crankshaft by screwdriver or chisel.
Note: Don’t damage the front oil seal bore.








——Remove  seven  M6  countersunk  head  screws  (as  the  arrow  in
figure indicates)
——Remove oil pump cover







——Take out the inner and outer rotor

Fig. 79

Fig. 80

Fig. 81

Fig. 82
