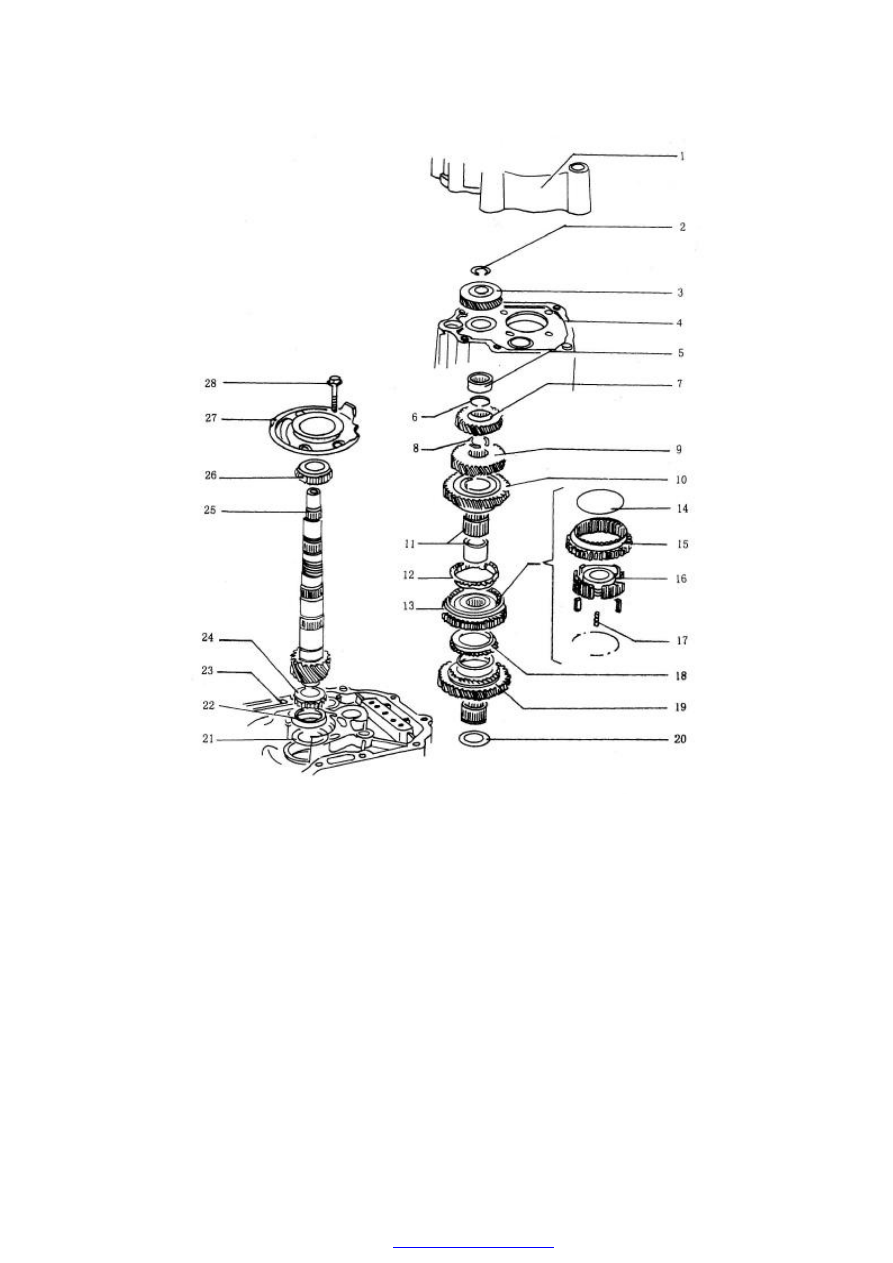

RESOLUTION GRAPH OF OUTPUT SHAFT







1. Rear housing    2. 5

th

 Driven gear snap ring 3. 5

th

 Driven gear 4. Transmission housing

5. Needle bearing    6. 4

th

 Driven gear snap ring    7. 4

th

 Driven gear    8. 3

rd

 Driven gear

snap ring    9.3

rd

 Driven gear 10. 2

nd

 Driven gear 11. 2

nd

 Driven gear and bushing 12. 2

nd

Synchronizer  ring  13.  1

st

-2

nd

  Synchronizer  assembly    14.  Steel  spring  15.  1

st

-2

nd

  Gear

sleeve  16.  1

st

-2

nd

  Hub  17.  Gate  18.  1

st

  Synchronizer  ring    19.  1

st

  Driven  gear    20.  1

st

Needle  bearing  snap  ring    21.  Adjustment  shim    22.  Front  bearing  external  ring    23.
Clutch  housing    24.  Output  shaft  front  bearing  25.  Output  shaft  26.  Output  shaft
intermediate  shaft    27.  Intermediate  bearing  pedestal    28.  Bearing  fixing  bolt  Output
shaft break down



ADJUSTMENT TABLE

Adjustment items:

——During the repair of

transmission assembly, you
should think about to adjust
the output shaft or differential
assembly installing dimension
when you change any of the
below element.

——In order to avoid the

ungrateful work we provide
the right table to you.











Adjusted items

Changed parts

Output

shaft

Differential

Transmission housing

No

Adjust

Clutch housing

Adjust

Adjust

Differential cone bearing

No

Adjust

Output shaft

Adjust

No

Output shaft intermediate

bearing pedestal

Adjust

No

Differential housing

No

Adjust

Output shaft intermediate

bearing

Adjust

No

Output shaft front bearing  Adjust

No



































ADJUSTMENT OF OUTPUT SHAFT



Adjustment:

——You  need  adjust  the  thickness  of  the  output

shaft  shim  after  you  replaced  any  part  of
clutch  housing,output  shaft,output  shaft
intermediate  bearing  pedestal,  output  shaft
intermediate  bearing  or  output  shaft  front
bearing.

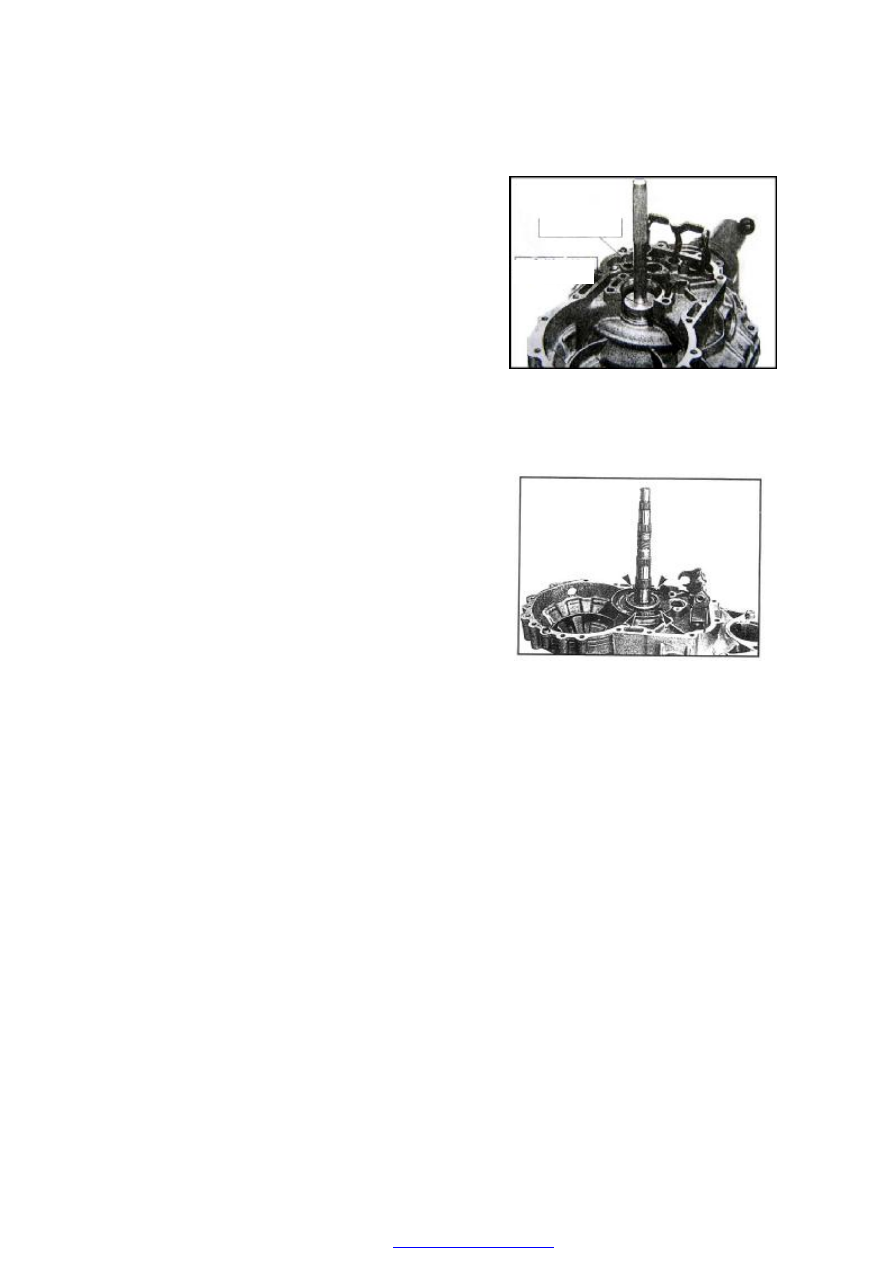

——See  the  picture,  insert  adjustment  shim  with

0.65mm  thickness,  and  press  front  bearing
external  ring  of  output  shaft  to  bearing
pedestal.



— — Insert  the  output  shaft  assembly,  put  on

bearing  pedestal  and  fasten  with  40Nm
moment. See the picture.





























Special Tool

Special Tool

CALCULATE THE THICKNESS OF THE ADJUSTMENT SHIM

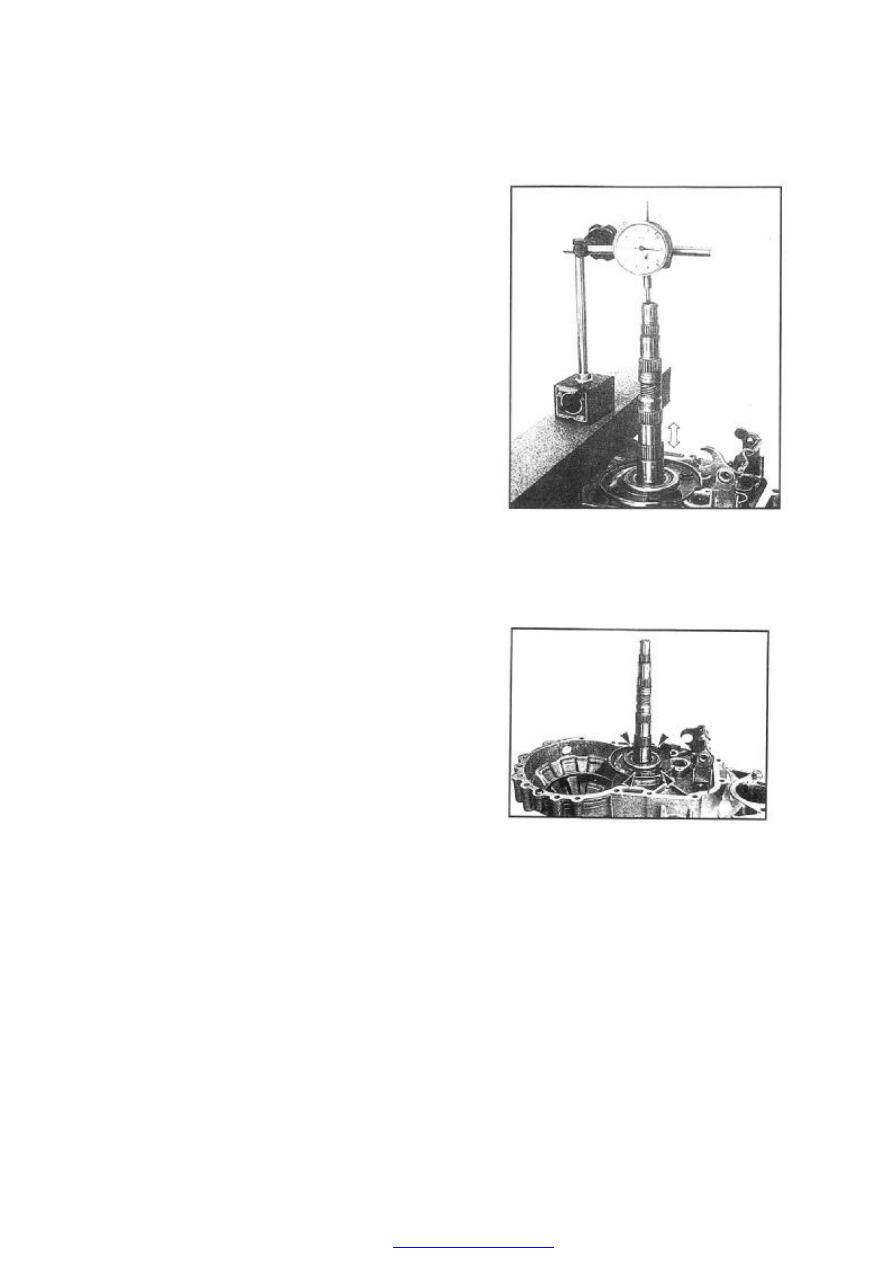

— — Put  a  platform  benchmark  on  the  clutch

housing,  and  put  a  dial  indicator  with
magnetic  base  on  the  benchmark.  Set  to
zero  when  the  pre  fasten  force  is  1mm.
Move  the  input  shaft  up  and  down
according  to  the  arrowhead  direction,  read
and record the indication of the indicator.

Main points:

——During  measuring,  do  not  roll  the  output

shaft  otherwise  the  bearing  will  fall  down
and get wrong measuring value.









Disassembly:
——For bearing pre fasten it needs thickness of

the adjustment shim 0.20m; if the reading of
the dial indicator is 0.30mm, and the
thickness of the shim put in advance is
0.65mm, then the thickness of the adjustment
shim should be 0.20mm+0.30mm+0.65mm
=1.15mm.

——See  the  picture,  screw  off  bearing  plate  bolt

and take out output shaft.

——Take out front bearing external ring of output

shaft.

——Take out the original adjustment shim.
