38

3.

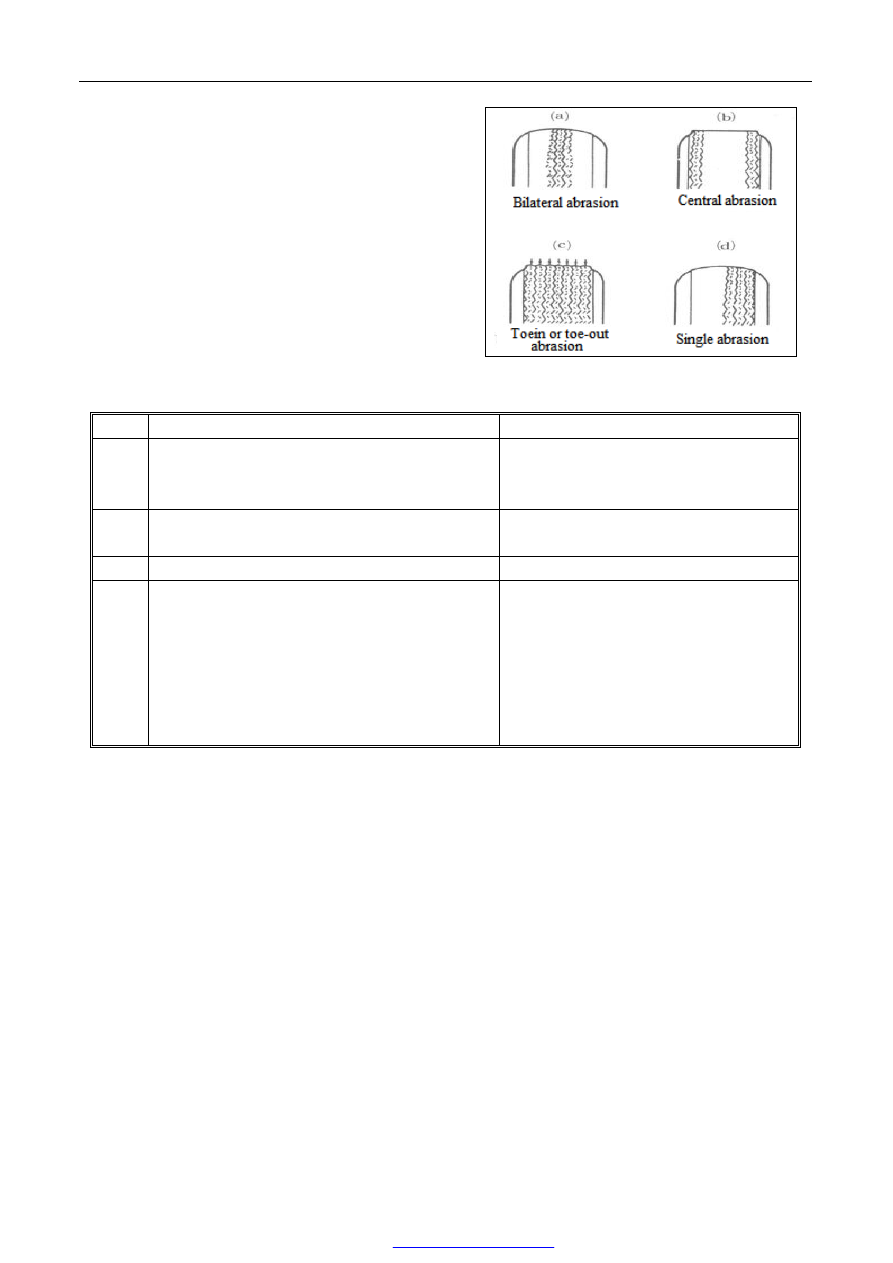

Inspection on abnormal abrasion of tire

Abnormal abrasion of tire shown in right figure might occur.

For  possible  reason  and  processing  mode,  please  refer  to

following sheet. Shown as figure.

















Fig.    Abrasion of tire





Possible reason

Processing mode

（a）  * Tire pressure is lacking（both sides is abraded）

* High speed cornering

* Tire has not been adjusted complexly.

* Measure and adjust tire pressure

* Reduce speed

* Adjust tire

（b）  * Tire pressure is too high (middle part is abraded）

* Tire has not been adjusted complexly.

* Measure and adjust tire pressure

* Adjust tire

（c）  *Toein is incorrect

* Adjust toein

（d）  * Camber angle or caster angle is incorrect



* Suspension system fault

* Tire is unbalanced

* Brake drum or brake disc is out of round

* Other mechanical problems

* Adjust tire

* Adjust, repair or replace parts of axle shaft

and suspension system.

* Repair or replace

* Perform tire balance or replace it.

* Calibrate or replace

* Calibrate or replace

* Adjust tire



4.

Precautions relating to rim and tire

(1)

Do not use unqualified rim or tire.

(2)

Aluminum alloy ring is  easy  to be scratched,  please clean it with soft  cloth  while  not steel brush. Do  not

contact boiled water with the ring while cleaning vehicle with steam.

(3)

In  case that Basal compound (such as earth water,  mud  on  ground) attach on aluminum alloy ring,  please

clean out them with neutral cleanser to avoid of damaging ring.



5.

Replacement of tire

(1)

Before  assembly  of  tire  valve,  please  check  if  air  valve  on  wheel  is  sleek  and  has  no  burr,  then  wipe

glycerin  on  surface  of  rubber  part  of  air  valve  or  dip  air  valve  in  glycerin,  and  at  last,  assemble  position

ring  of  air  valve  into  hole  of  wheel  with  special  tools  and  pressure  of  200-400N  (replacing  glycerin  with

soapy water is allowable).

(2)

Before assemble wheel, please  wipe  glycerin  or soapy  water around tire bead, and  note:  point  uniformity

test  mark  on wheel to symmetry  point  mark if  one symmetry  point  mark is existing. Point  uniformity test

mark on wheel to air valve if no symmetry point existing. Please point air valve to static balance test mark

if neither symmetry point, or dynamic balance test mark existing on wheel, while a static balance test mark



39



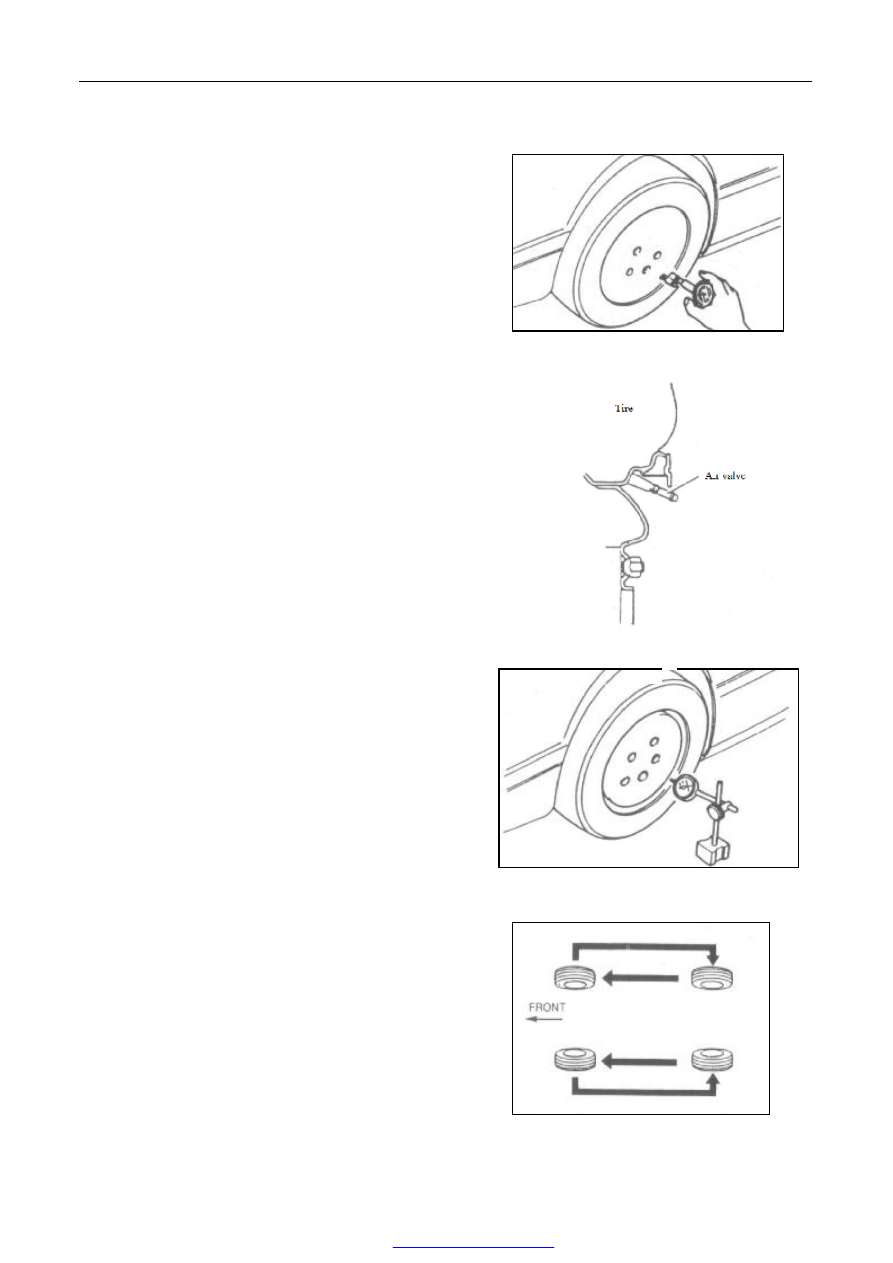

6.

Inspection on tire pressure

Inspect  air  pressure  of  all  tires  (include  spare  tire)  with

barometer  and  adjust  it  if  it  is  necessary.  Charge  tire

according to regulation strictly, and do not make air pressure

exceed  10%  above  rated  pressure  during  charging.  During

split charging, rated charging pressure of spare tire assembly

that  is  stored  separately  from  the  four  assembled  wheels  is

3.0bar. Before conduct position fixing with the four wheels

please  check  air  pressure  of  tire  of  them,  and  adjust  air  to:

front wheel 2.5bar, rear wheel 2.7bar. Shown as figure.



Inspection on tire pressure

7.

Inspection on leakage

Confirm if air valve is leaking, shown as figure.



















8.

Inspection on plainness of rim

(1)

Jack up vehicle, and support it safely.

(2)

Fix dial gauge that has columnar contactor  （Φ10）

on  edge  of  circular  rim,  and  measure  depth  of

plainness. Shown as figure

(3)

Replace rim if it is necessary.

Note: Distortion with circular rim is allowable:

Max allowable value of average value of plainness depth on

two edges of circular rim should not exceed:

Circular rim made of steel: 5mm

Circular rim made of aluminum alloy: 3mm

Inspection on plainness of rim

9.

Positional adjustment of tire

For  extending  service  life  of  tire,  as  well  as  confirming

abrasion  condition,  it  is  necessary  to  adjust  position  of  tire

every 6,000km, shown as figure.

Note:

*Use best tire as front tire.

*After  positional  adjustment,  please  adjust  air  pressure  of

tires to regulated value.







40

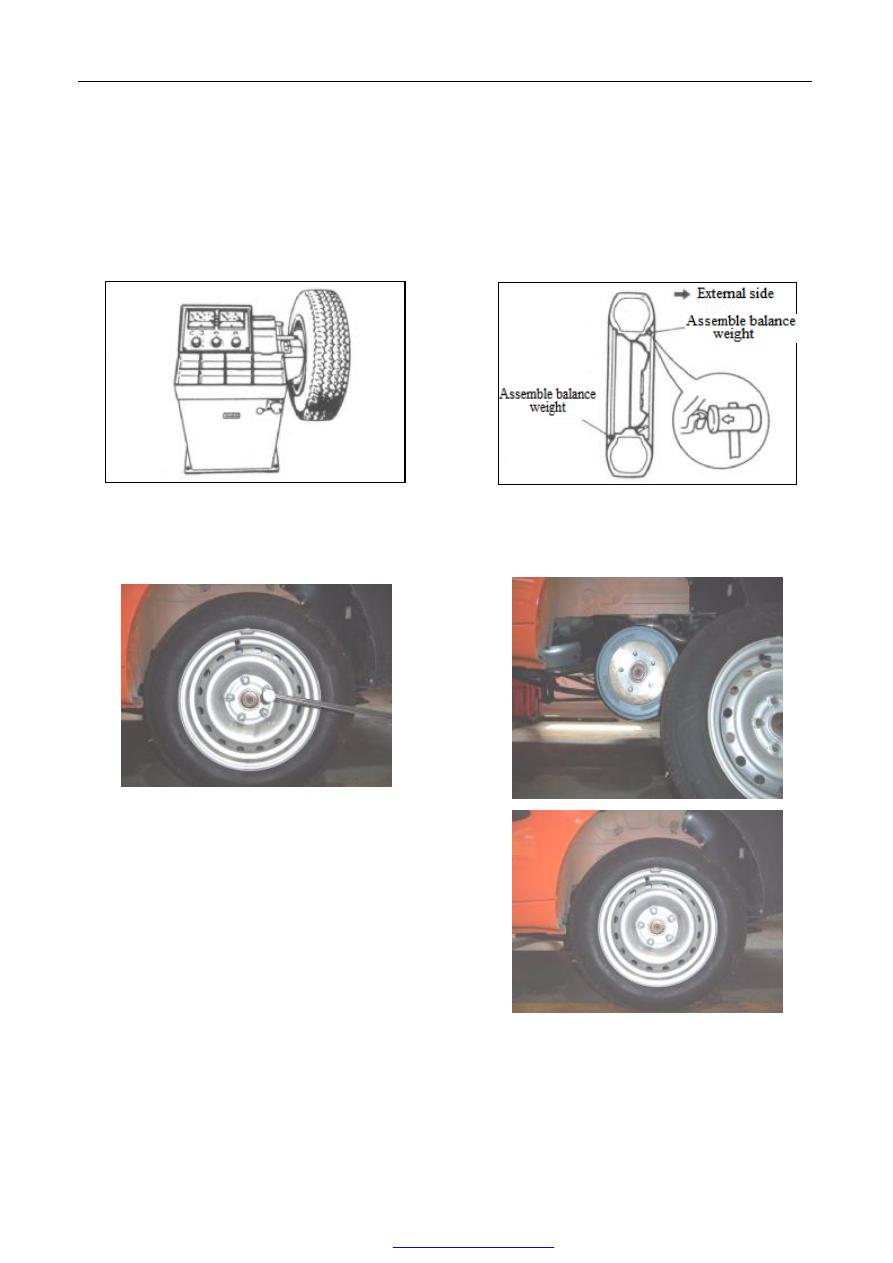

10.  Balance adjustment of wheel

After charged, screw  up  protective cap  of air valve and  conduct balance test.  Assemble balance  weight  of  proper

weight  on external edge  of  circular rim, it is required to  adjust balance  degree to  value that is less than 100g.cm,

which is equivalent to 5g balance weight on internal and external edge of circular rim. Note: it is allowable only to

use  one  balance  weight  that  is  lighter  than  70g  on  each  side  of  wheel.  During  assembly,  please  prevent  balance

weight  from  too  stronger  beat,  and  replace  the  balance  weight  if  too  stronger  beat  is  felt.  Do  not  use  replaced

balance weight repeatedly.





















11.  Disassembly and assembly of wheel:

Disassembling steps:

(1)

Disassemble fixed bolt of wheel;

(2)

Take down the wheel.



















Assembling step

(1)  While  assembling  wheel  and  tire  assembly,  please

screw  wheel  bolt  onto  wheel  hub  and  fasten  it  with

hand, then fasten it  with special tools according  mode

of diagonal line, with fastening moment of 110±10 Nm.

Do  not  use  impact  wrench  to  prevent  wheel  from

damage,  or  fastening  too  tightly  or  loosely.  Do  not

wipe  grease  on  wheel  bolt.  (it  is  necessary  to  fasten

wheel  bolt  while  drove  for  the  first  100km  after

installation  of  wheel  and  tire  assembly  to  ensure

fastening  moment,  which  is  one  content  of  daily

maintenance).

(2)  Fasten fixed nuts to approximate degree in mode of decussating; after fastening, steering should rotate freely,

and locate at grounding.





41

cover by flapping it with hands or striking it with rubber tools.

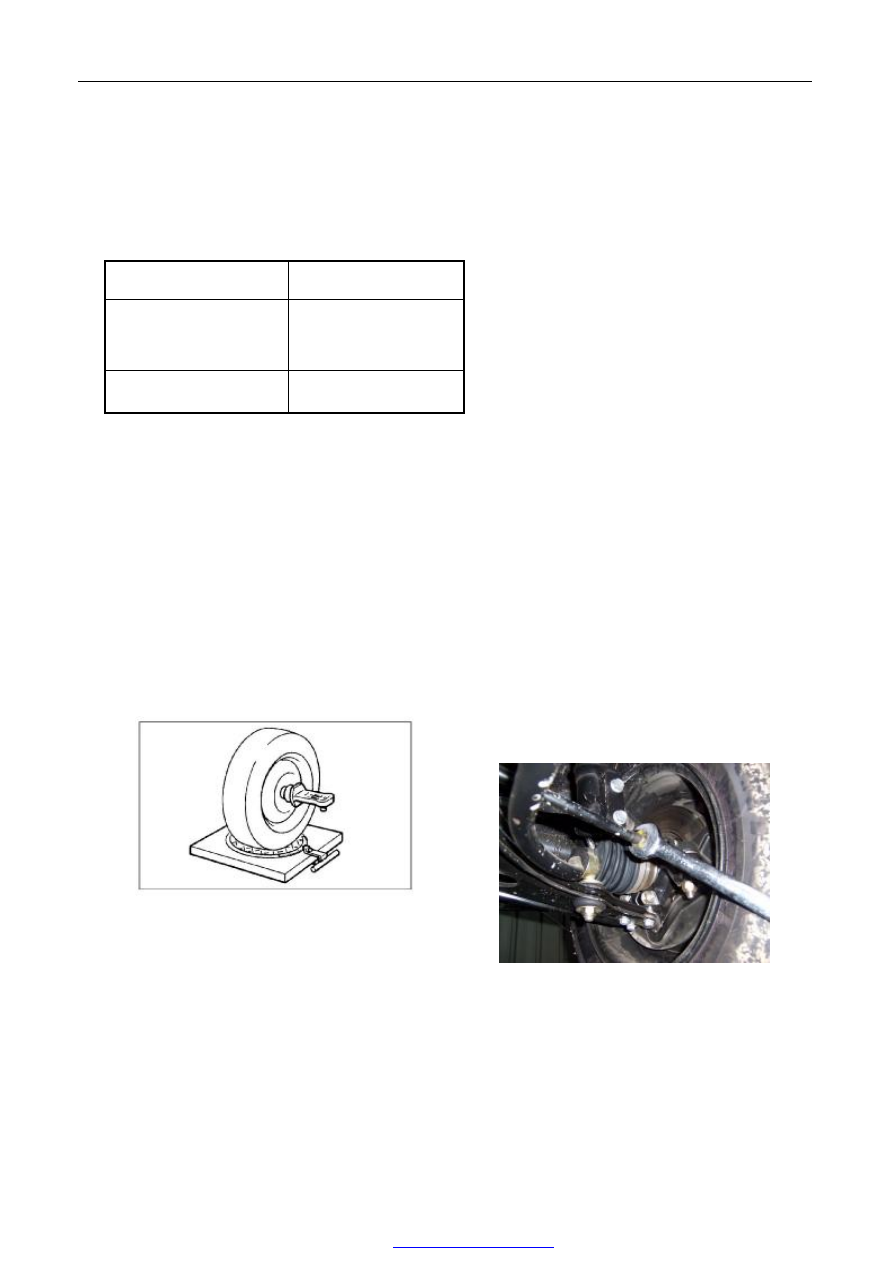

Section 2    Position fixing of front wheel



I.

Standard positional parameter of front wheel

Criterion: Requirement on position fixing of front wheel is shown as below:














II.  Adjusting mode of toein of front wheel and caster angle



1.

Toein of front wheel



It is possible to conduct adjustment with toein by using optical tester and mechanical toein adjustor. Install wheel

locator  or  localized  tester  on  wheel,  and  conduct  assembly  according  to  detailed  illumination  of  equipment

manufacturer.

(1)  Fix position of wheel according to requirement of tester: fix steering wheel to position of dead ahead with

steering wheeling stopper bought from market.(it is necessary to fix steering wheel in range of ±5° of center

position, and position upper clamping flange bolt of steering bearing horizontally)


(2)  Loose locking nut and spring cover snap ring of right steering cross tie, screw toein regulator rod to adjust

length according to requirement until regulated value is achieved.


























Caster angle of king pin

3

o

±20′

Camber  angle  of  front

wheel



-30′±20′

Toein of front wheel
