Chery A18. Manual - part 92

147

(III).

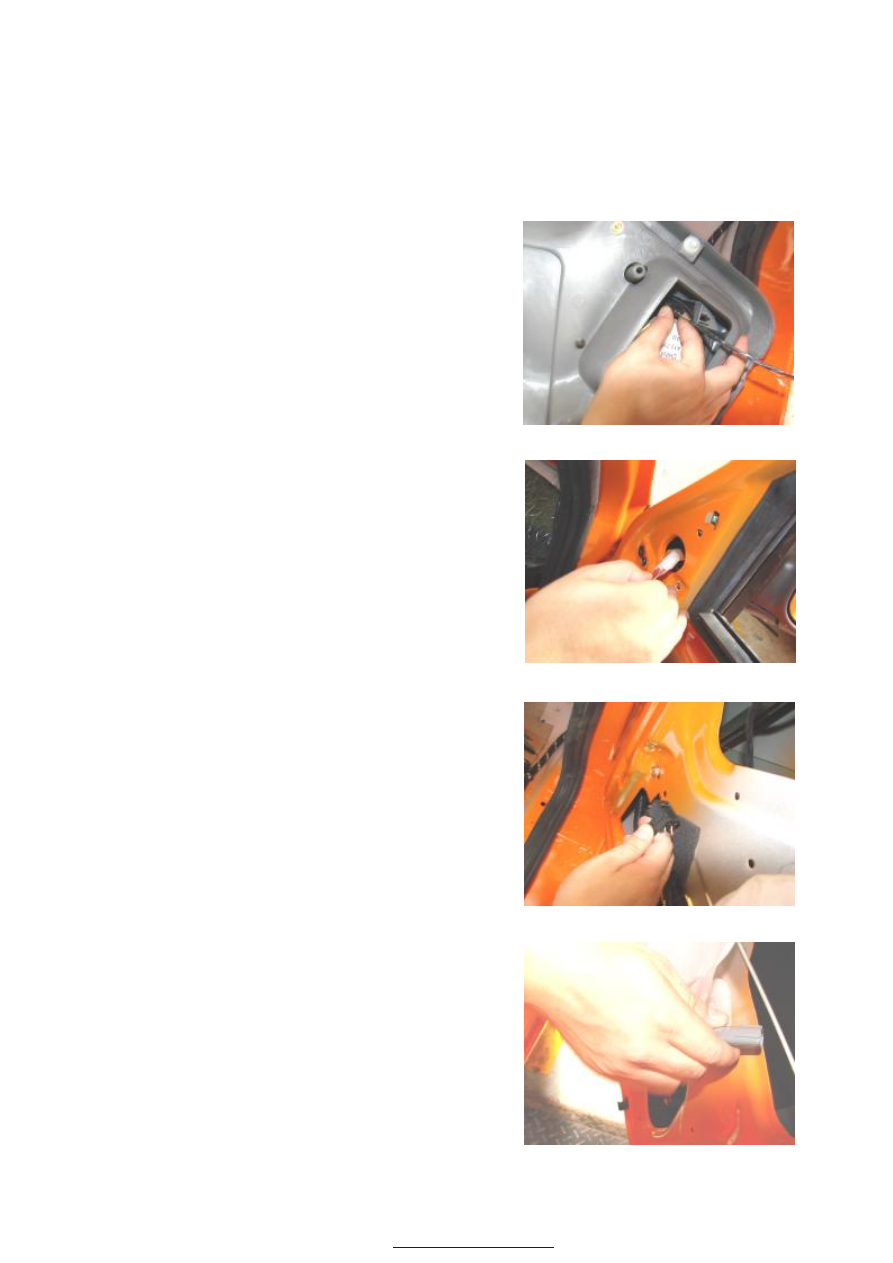

Disassembly steps



1.  Please  first  disassemble  the  door  shield  of  the  right

front door

2. Please take out the plug-in unit with the speaker





















3.  Take  out  the  plug-in  unit  with  the  exterior  rear

view mirror



















4.  Please  take  out  the  plug-in  unit  of  the  glass

lifting motor

















5.  Please  take  out  the  wiring  harness  with  the

lock-stop















148

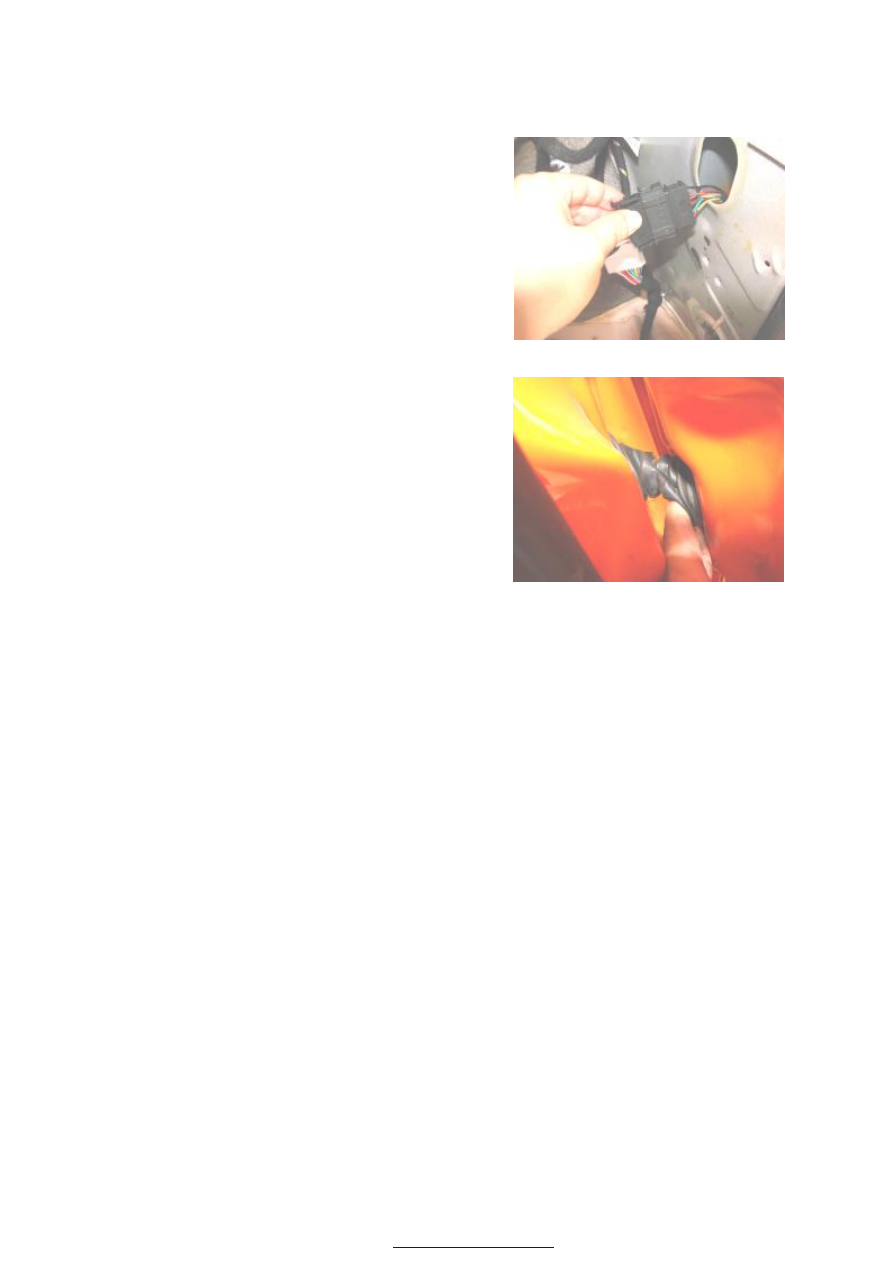

6.  Please  take  out  the  plug-in  unit  with  the  wiring

harness of the inside floor



















7.  Disassemble  the  wiring  clip  &  dust-proof  cover  and

take out the wiring harness of the right front door















(IV).

Assembly steps



149

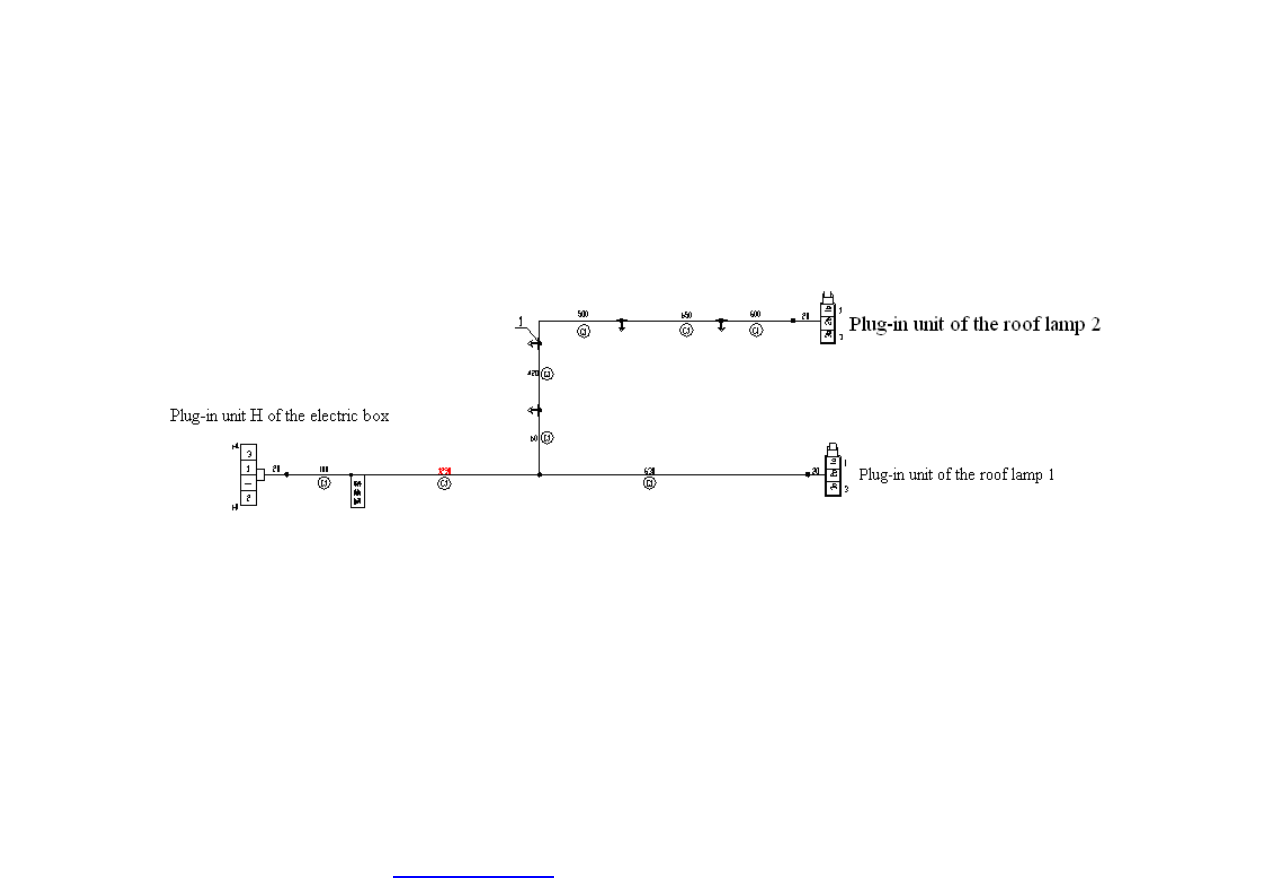

Section VII Roof Wiring Harness



150

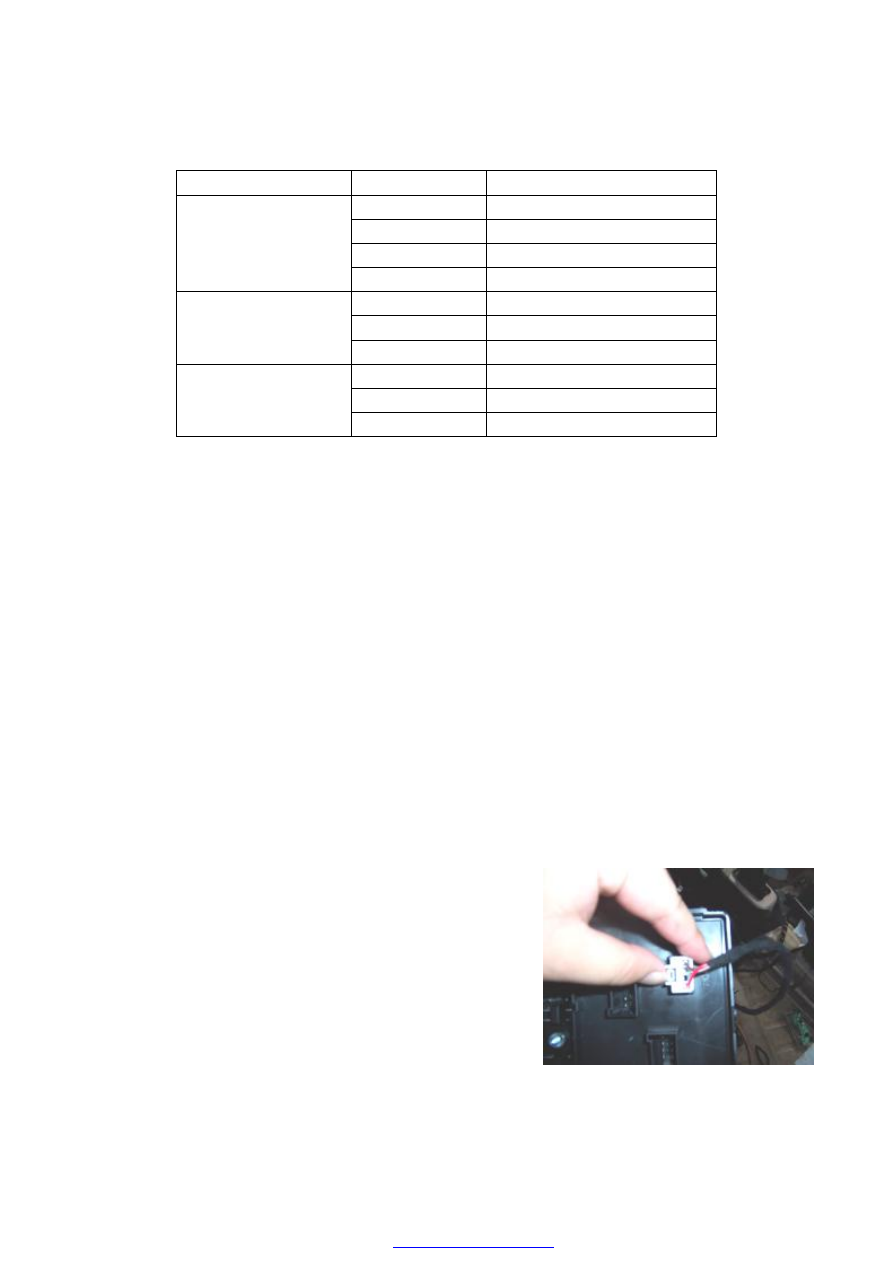

II. Main plug-in units explanation

Name of plug-in unit

Pin No.

Origin

1

Roof plug-in unit 2

2

—

3

Roof plug-in unit 2

Plug-in unit H of the electric

box

4

Roof plug-in unit 2

1

Roof plug-in unit 2

2

Roof plug-in unit 2

Roof plug-in unit 1

3

Roof plug-in unit 2

1

Plug-in unit H of the electric box

2

Plug-in unit H of the electric box

Roof plug-in unit 2

3

Plug-in unit H of the electric box

III. Disassembly & assembly of the roof wiring harness

Part No.：A18-3724370

(I).Preparation

Tools：

Socket wrench, Phillips screwdriver, slotted screwdriver

(II).Attentions

Firstly  cutting  the  power  is  a  must  before  disassemble

electric components & wiring harness.

The ignition switch must be in a close state.



  (III).

Disassembly steps



1、 Please  take  out  the  plug-in  unit  with  H  stand  of  the

central electric box
