Chery A18. Manual - part 91

143

(I).Preparation

Tools: Phillips screwdriver, slotted screwdriver

(II).

Attentions



Firstly  cutting  the  power  is  a  must  before  disassemble

electric components & wiring harness.

The ignition switch must be in a close state.



  (III).

Disassembly steps

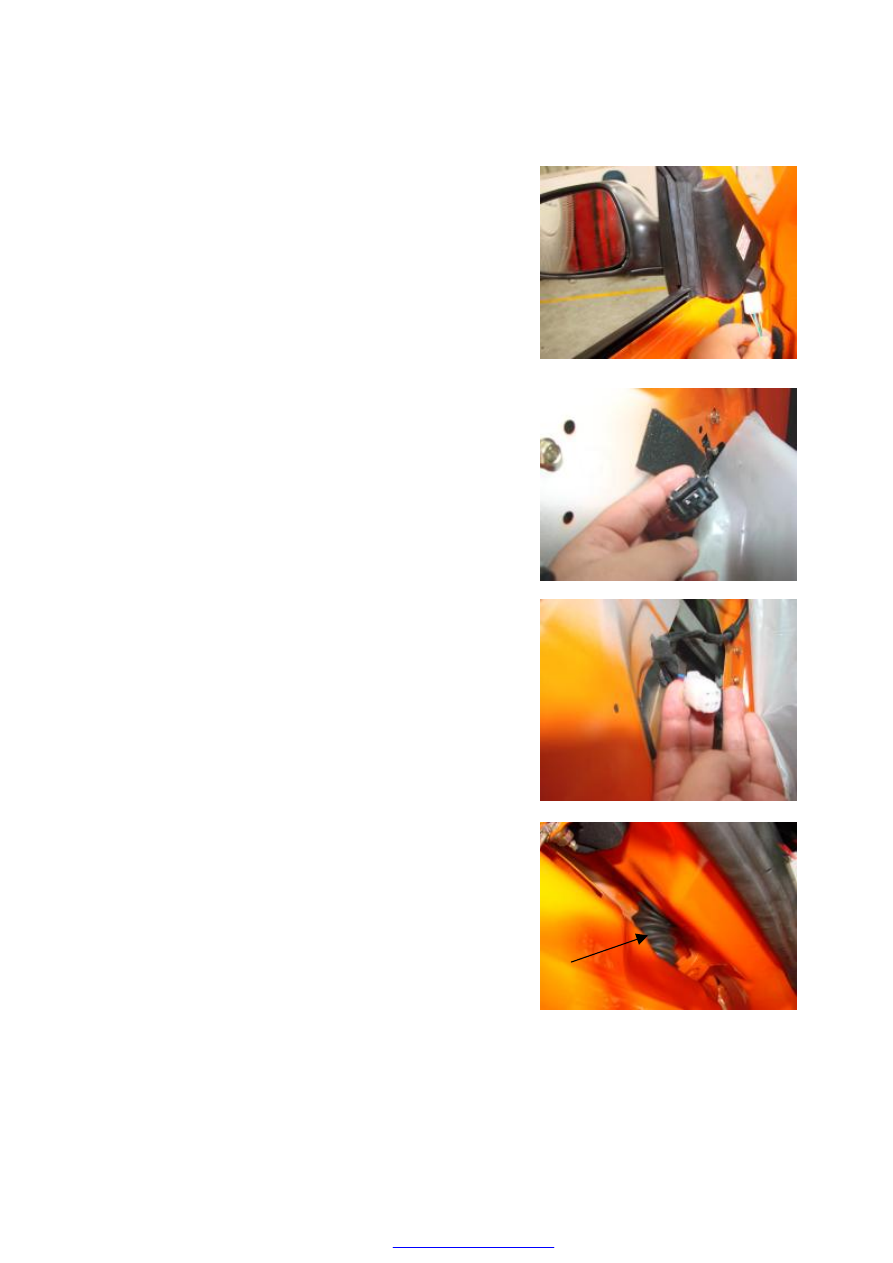

1.  Please  disassemble  the  inside  shield  of  the  door

firstly  (Notice:  See  the  disassembly  &  assembly  of

the left front door)

2.  Please  take  out  the  plug-in  unit  with  the  wiring

harness of the inside floor



















3.  Please  take  out  the  plug-in  unit  with  the  glass

lifting motor

(Notice: Selecting device)

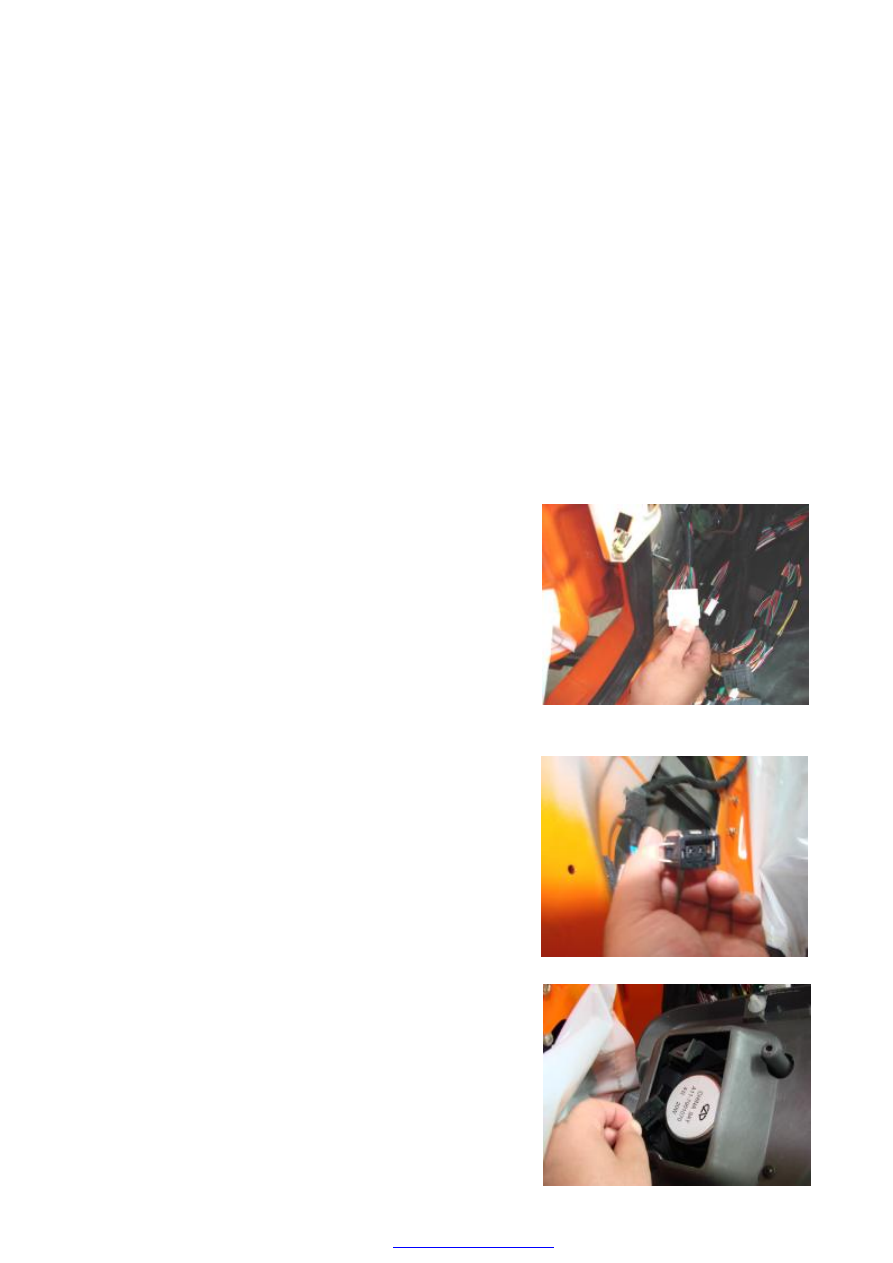

4. Take out the plug-in unit with the speaker













144





5. Please take out the plug-in unit with the exterior

rear view mirror

(Notice: Selecting device)















6.  Please  take  out  the  plug-in  unit  with  the  remote

controlled door stop

(Notice: Selecting device)













7. Please take out the plug-in unit with the door stop

(Notice: Selecting device)















8.  Disassemble  the  wire  clip  &  protective  cover  and

the  wiring  harness  of the left front door can be taken

out













(IV).Assembly steps

Assemble according to the inverted sequence of the disassembly

145

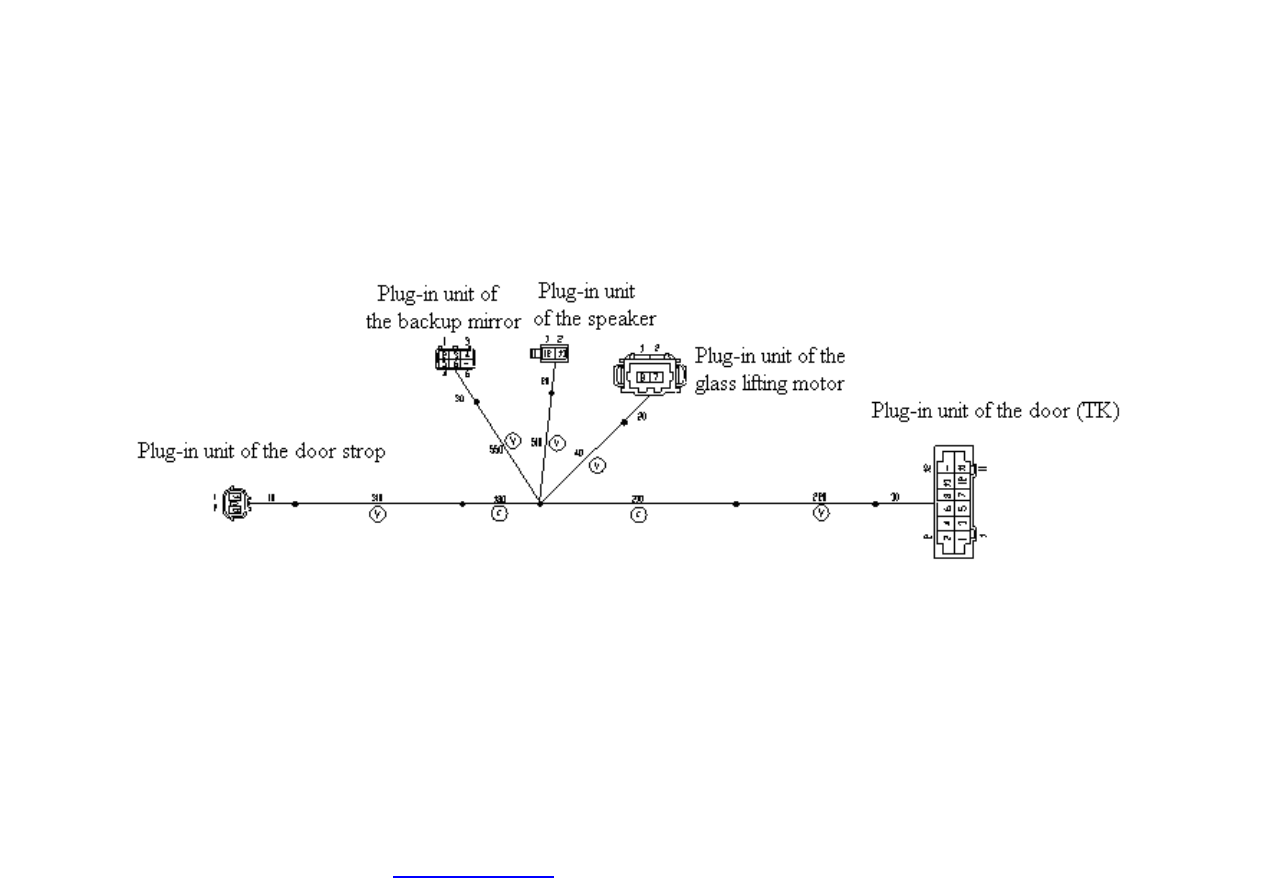

Section VI Wiring Harness of the Right Front Door



146

II. Main plug-in units explanation

Name of plug-in unit

Pin No.

Origin

1

Plug-in unit of the door: TK

Plug-in unit of the door strop

2

Plug-in unit of the door: TK

1

Plug-in unit of the door: TK

2

Plug-in unit of the door: TK

3

Plug-in unit of the door: TK

4

Plug-in unit of the door: TK

5

Plug-in unit of the door: TK

Plug-in unit of the backup mirror

6

Plug-in unit of the door: TK

1

Plug-in unit of the door: TK

Plug-in unit of the speaker

2

Plug-in unit of the door: TK

1

Plug-in unit of the door: TK

Plug-in unit of the glass lifting motor

2

Plug-in unit of the door: TK

1

Plug-in unit of the door strop

2

Plug-in unit of the backup mirror

3

Plug-in unit of the backup mirror

4

Plug-in unit of the backup mirror

5

Plug-in unit of the backup mirror

6

Plug-in unit of the backup mirror

7

Plug-in unit of the glass lifting motor

8

Plug-in unit of the glass lifting motor

9

Plug-in unit of the speaker

10

Plug-in unit of the speaker

11

Plug-in unit of the door strop

Plug-in unit of the door

12

—

III. Disassembly & assembly of the wiring harness of the right front door

Part No.：A18-3724080

(I).Preparation

Tools：

Phillips screwdriver, slotted screwdriver

(II).Attentions

Firstly  cutting  the  power  is  a  must  before  disassemble

electric components & wiring harness
