Storage liquid tank can not be used



•Perforation

• Sealing site spoiled

•  The  fastener  thread  has  been

spoiled,  ant  the  outside  air  has

entered  into  the  system  in  the

postponed time

Change



72

Chapter IX Disassembly & Assembly of the Wiper System

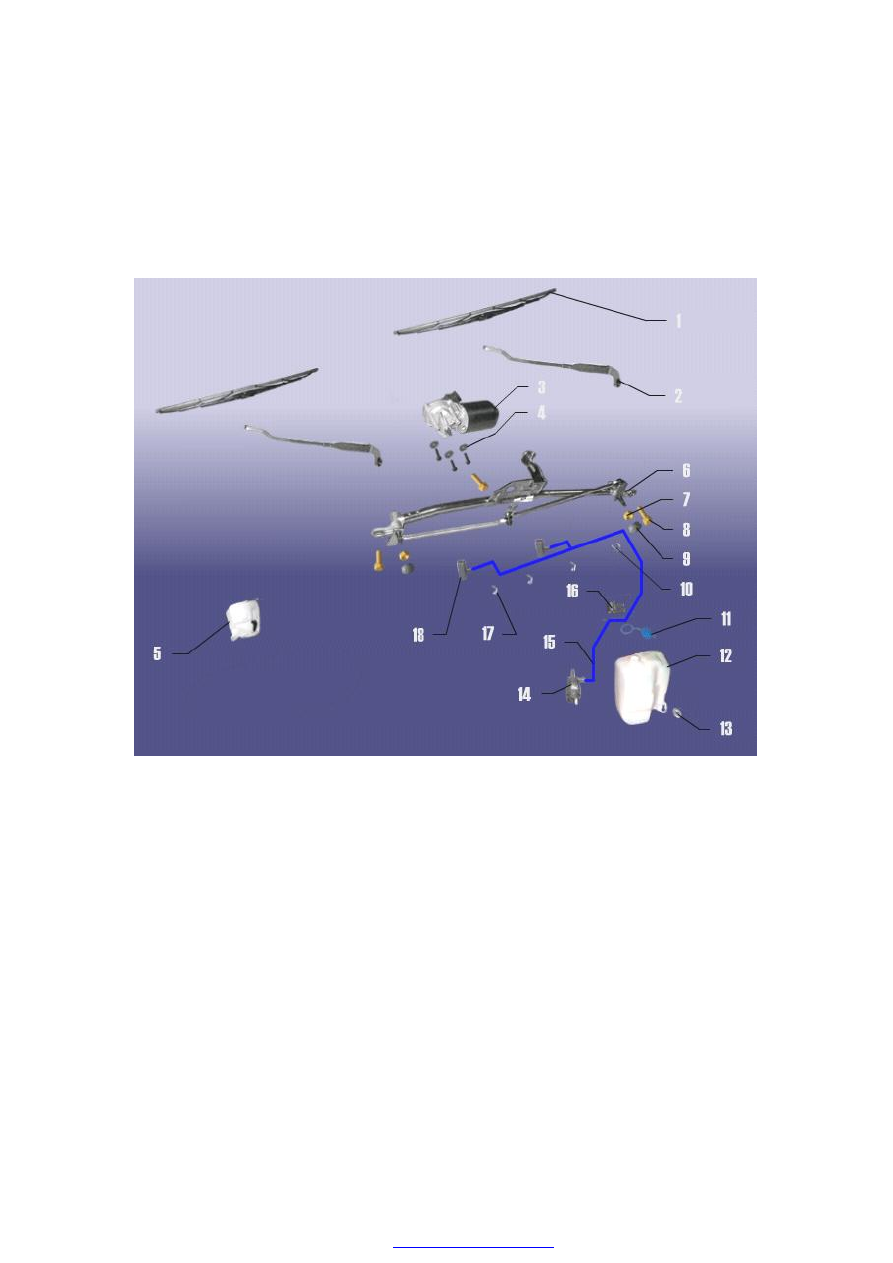

I. Wiper system constitutional diagram



1

Wiping blade

7

Bolt

13

Washer

2

Wiping arm

8

Fixing bolt of the wiper

14

Washing pump

3

Wiper motor

9

Fixing protective cover of the wiping arm 15

Washing liquid hose

4

Fixing washer of the wiper

10

Wiring harness clip

16

Hose clip(Black)

5

window cleaner assembly

11

Washing liquid tank cover

17

Hose clip(White)

6

Connecting rod of the wiper

12

Washing liquid tank

18

T-shape joint nozzle

II. Disassembly & assembly of the wiper mechanism



1. Preparation

Tools: Socket wrench, slotted & Phillips screwdriver, open-end wrench

73

2. Attention

Please  put  on  necessary  appliances  for  labor  protection  in  order  to

avoid the accident

3. Disassembly steps

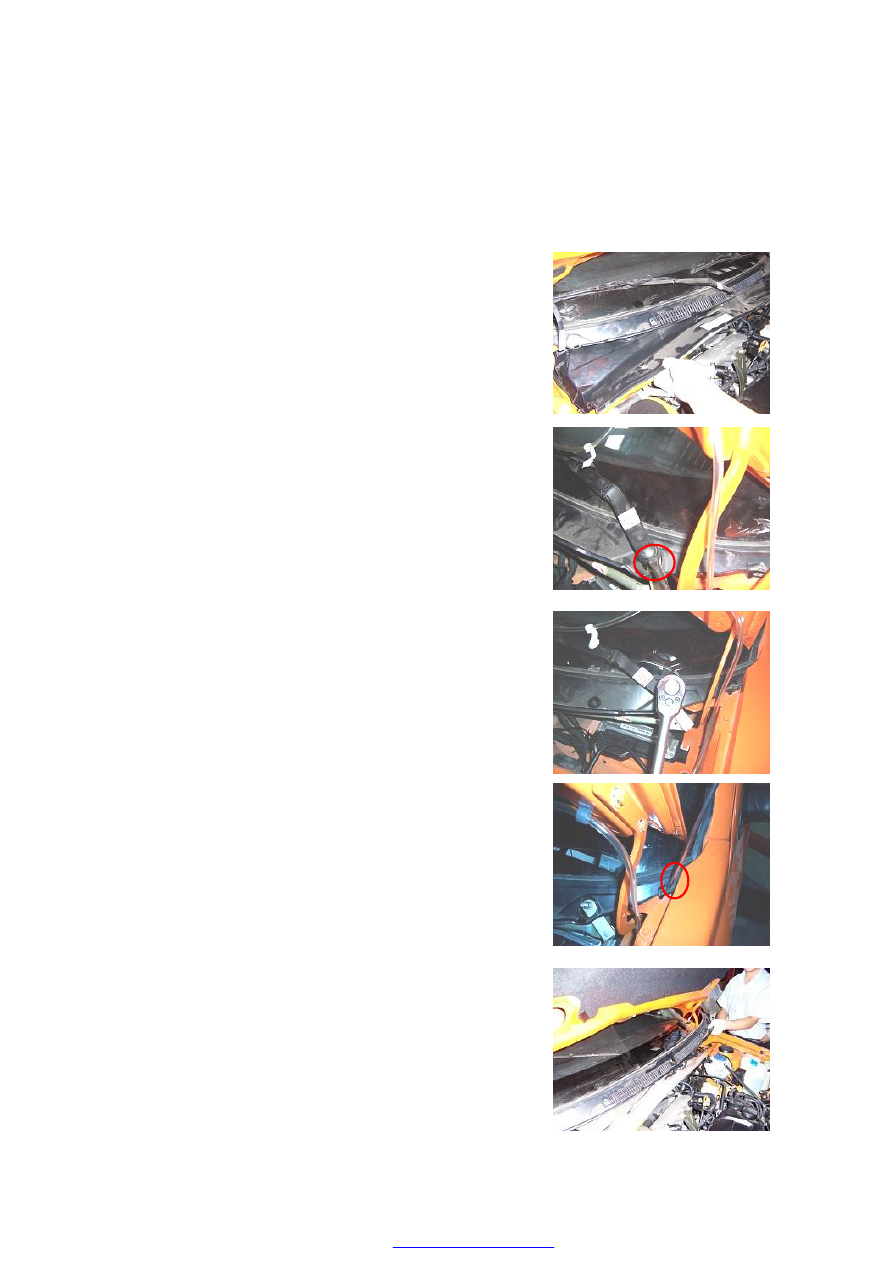

3.1 Take out the water guide way under the windshield













3.2 Carefully prize up the bolt cover of the wiper arm with the

slotted screwdriver













3.3  Unscrew  fixing  bolts  of  the  wiper  arm  with  the  socket

wrench and take out the wiper arm











3.4  Unscrew  left  &  right  fixing  bolts  of  the  trim  below  the

front wiper with the Phillips screwdriver













3.5 Take out the down trim below the front windshield











74

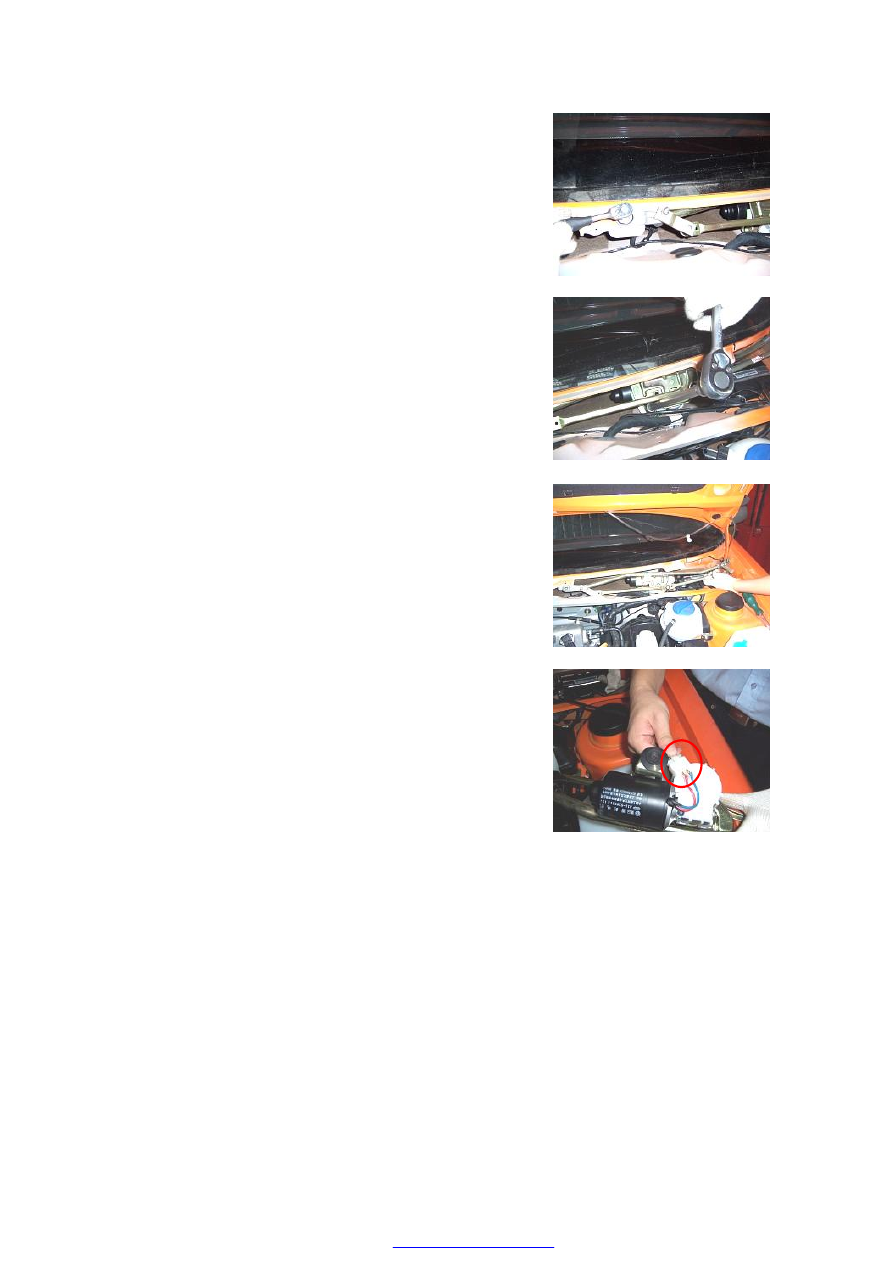

3.6 Unscrew fixing bolts  of the wiper connecting rod with the

socket wrench













3.7  Unscrew  fixing  bolts  of  the  wiper  motor  with  the  socket

wrench











3.8 Take out the connecting rod assembly of the wiper

















3.9 Take out the plug of the wiper motor and take out the wiper

motor













4. Assembly steps

Assemble  according  to  the  inverted  sequence  of  the

disassembly
