Chery A18. Manual - part 70

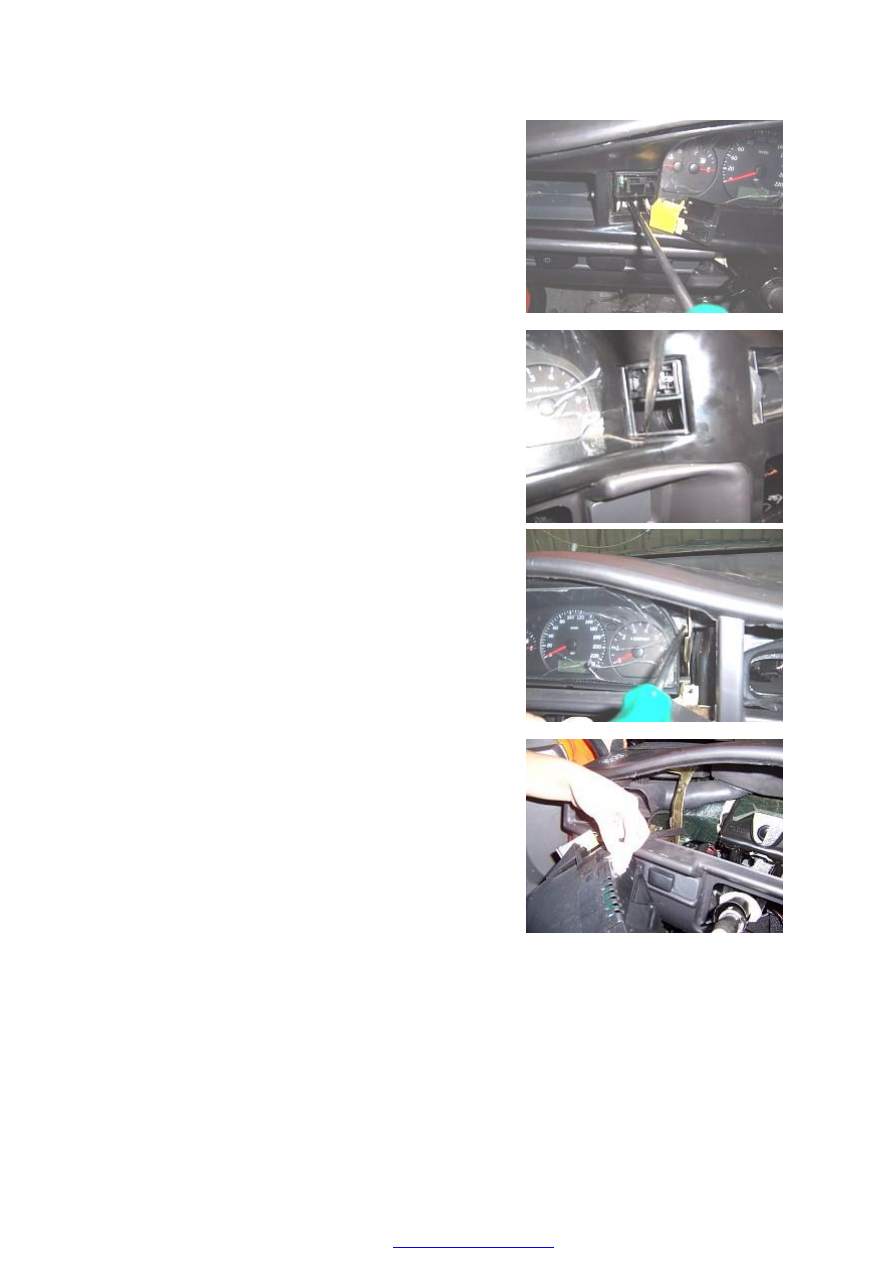

6.1.8. Unscrew fixing bolts with the Phillips screwdriver

















6.1.9.  Unscrew  fixing  bolts  at  the  right  side  with  the

Phillips screwdriver















6.1.10.  Unscrew  fixing  bolts  of  the  combined  instruments

with the Phillips screwdriver















6.1.11.  Disassemble  the  plug  at  the  back  of  the  combined

instruments  and  take  out  the  combined  instruments

assembly









6.2. Assembly steps

Assemble  according  to  the  inverted  sequence  of  the

disassembly

7. Disassembly & assembly of the steering wheel

Please  see  the  disassembly  part  of  the  steering  column  in

8. Disassembly & assembly of combined switches, wiper switch and ignition switch

Please see the disassembly part of the steering column in the chassis service manual

II. Disassembly & assembly of the main parts of the instrument panel

1. Preparation

Tools: Socket wrench, open-end wrench, Phillips screwdriver, slotted screwdriver

2. Attention

2.1  Please  put  on  necessary  appliances  for  labor  protection  in  order  to  avoid  the

accident

2.2 Cut the negative electrode of the accumulator before the disassembly of the electric

apparatus

3. Disassembly & assembly of the main parts of the instrument panel

3.1. Disassembly steps

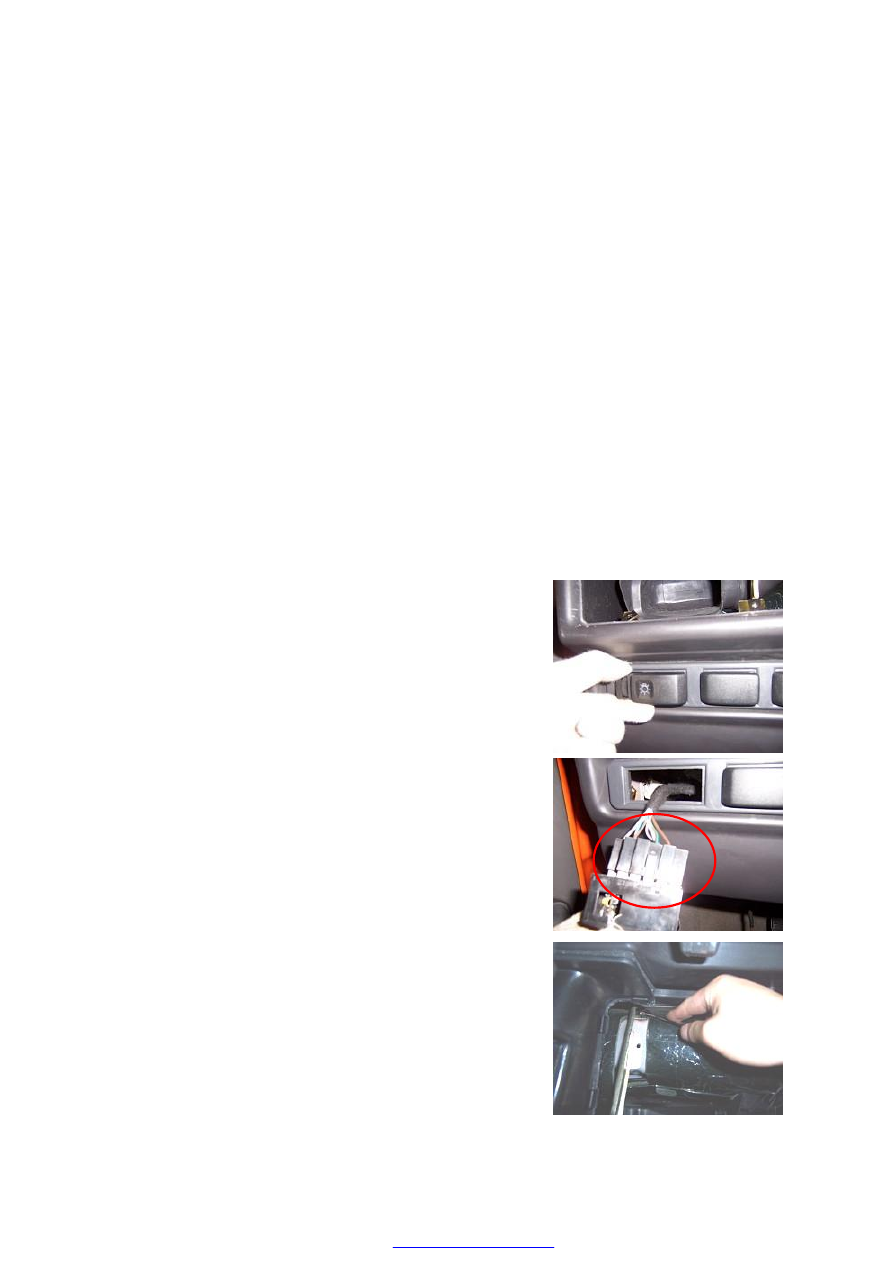

3.1.1. Disassemble the buttons of the headlamp switch















3.1.2. Take out the plug of the headlamp switch















3.1.3. Unscrew fixing bolts of the left holder of the instrument

panel with the Phillips screwdriver











3.1.4.  Unscrew  fixing  bolts  of  the  right  holder  of  the

instrument panel with the Phillips screwdriver

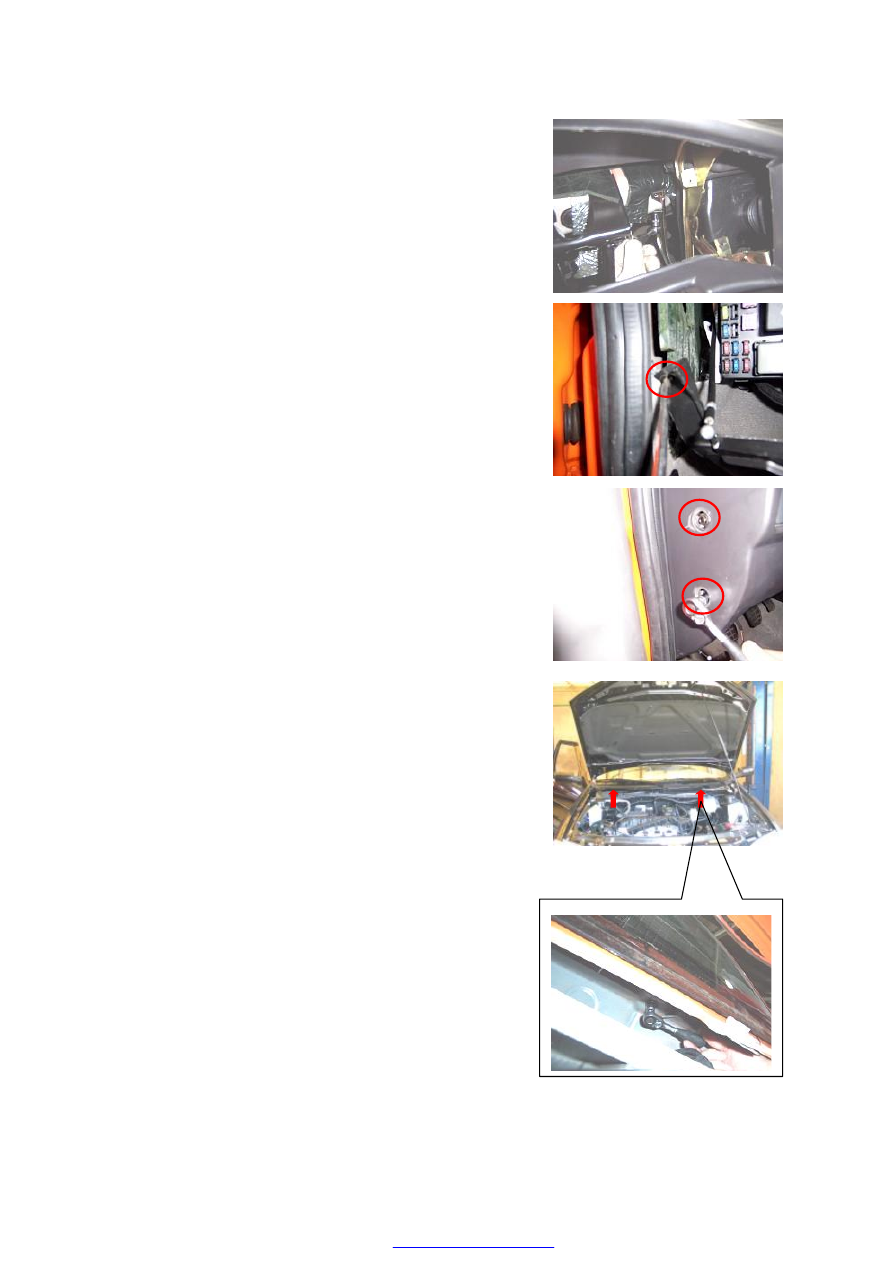

3.1.5.  Unscrew  fixing  bolts  at  the  left  down  side  of  the  main

parts of the instrument panel with the Phillips screwdriver













3.1.6.  Unscrew  each  2  fixing  bolts  at  the  left  &  right  side  of

the main parts of the instrument panel with the socket wrench

10#











3.1.7. Disassemble the  windshield wiper  motor & connecting

rod  mechanism  (See  the  disassembly  &  assembly  of  the

windshield  wiper  mechanism),  take  out  2  fixing  bolts  of  the

instrument panel from the water trough

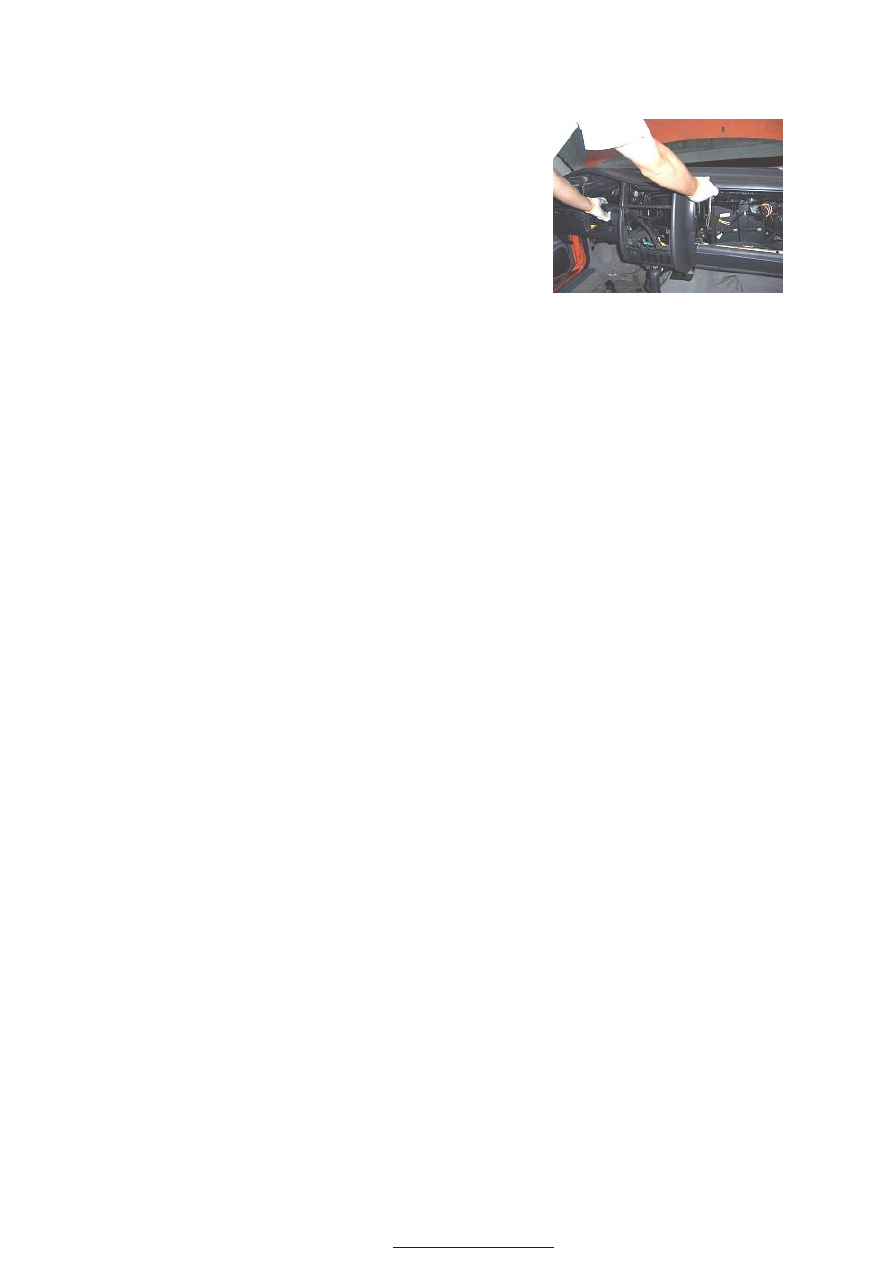

3.1.8.  Take  out  the  main  parts  assembly  of  the  instrument

panel













3.2. Assembly steps

3.2.1.

  Assemble  according  to  the  inverted  sequence  of

the disassembly

3.2.2.Attentions：

3.2.2.1.  The  double  outlets  of  the  instrument  panel  should

inosculate  with  the  outlet  interface  of  the  air  conditioner,  and

the  unsuitable  assembly  &  air  leakage  phenomena  is  not

allowed, as well as the interaction of the instrument panel’s air

duct  &  evaporator,  and  those  may  affect  the  assembly  of  the

instrument  panel  and  result  the  improper  assembly  of

instrument panel and its accessories is not allowed.



3.2.2.2. The instrument panel should not interact with the front

windshield glass, which affects its assembly when assembling

the instrument panel and the gap between the instrument panel

& front windshield is even



3.2.2.3.  The  gap  between  the  instrument  panel  &  carbody  is

even & accordant and can satisfy the assembly of the doorway

sealing strip.



3.2.2.4.  The  glove  box  should  be  opened  &  closed  smoothly

without interaction, seizure or with locking loosely



3.2.2.5.  The  assembly  of  the  middle  passage  cover  panel

should  be  firm,  whose  gap  with  console  main  parts,  and  two

sides  of  the  handrail  box  should  be  less  than  0.5mm  and  be

even.



3.2.2.6.  The  fastening  moment  for  the  tyre  of  the  instrument

panel  and  fixing  bolts  between  upper  &  down  main  parts  is

5±0.5N.
