Chery A18. Manual - part 54

28

14.3  Reinstallation of ABS assembly


Note: Please disassemble plug that used for plugged hydraulic opening only after assembled
hard brake tube to avoid foreign materials entering into brake system.


*  Assemble ABS assembly on plank with moment of 20+4Nm.
*  Disassemble  plug  on  hydraulic  opening,  and  assemble  hard  brake  tube,  check  if

connection of hard tube is correct.

*  Assemble hard brake tube connecting to general pump.
*  Fastening moment for assembling hard brake tube is 12+4Nm (M10

×

1) and 15+3Nm

(M12

×

1).

*  Add  new  brake  liquid  into  liquid  tank  until  level  achieves  to  MAX,  exhaust  air

according to regulated method.

*  Turn  ignition  switch  to  ON,  ABS  warning  lamp  should  crush  out  1.7  seconds  after

lighted.

*  Clear fault code record, and check if any fault code exists.
*  Finally,  confirm  function  of  ABS  in  mode  of  actual  driving  (it  is  necessary  to  feel

rebound of pedal).

29

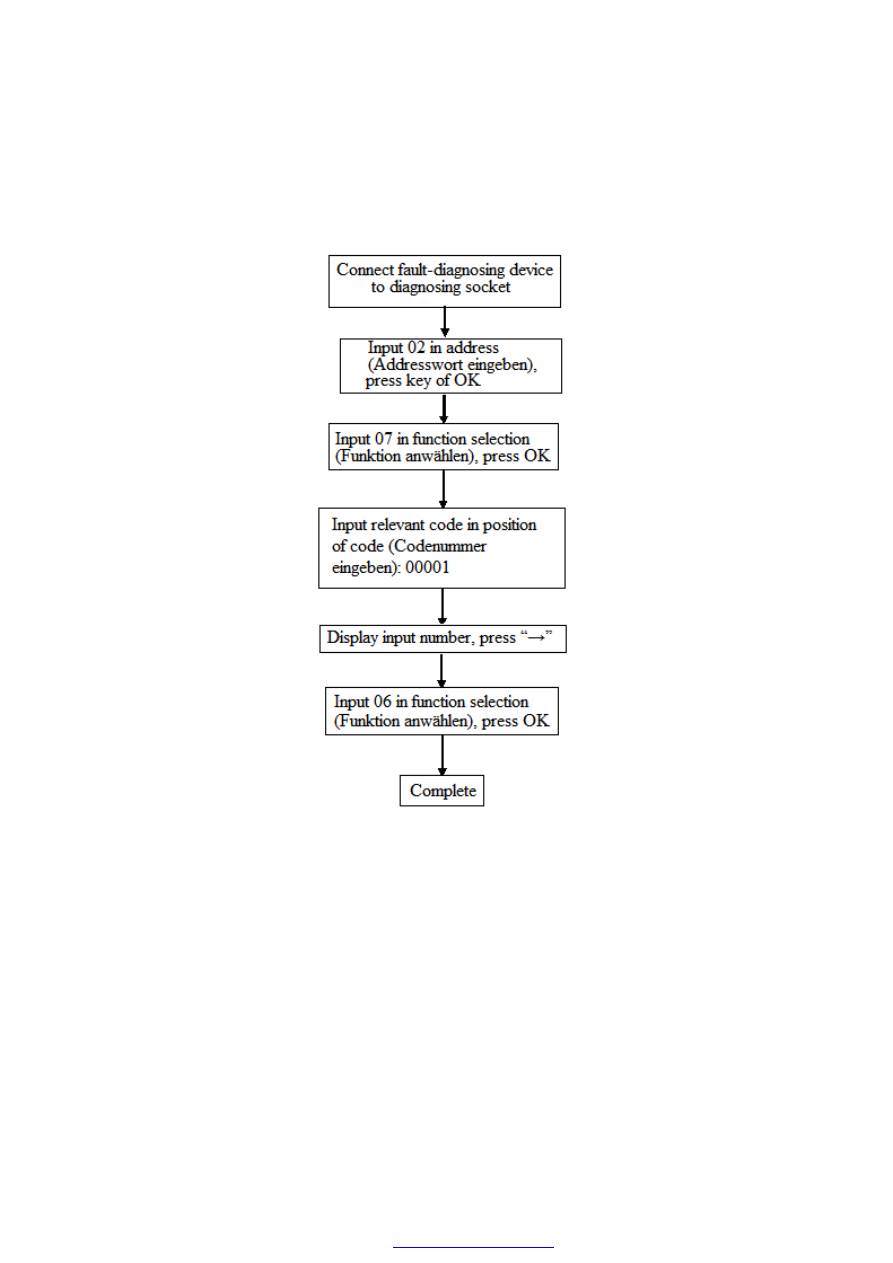

15.  ECU coding


It is necessary to perform coding with new HECU during replacement of HECU, or ABS warning
lamp should flash, and system should not operate normally.
It is possible to code HECU by using fault-diagnosing device in following steps:





30

16.  Liquid adding and exhaust



16.1  Wet-type HECU


In  case  that  spare  parts  is  wet-type  HCU,  it  is  possible  to  replace  HCU  by  adding  liquid  and
exhausting air according to method of general brake system only.

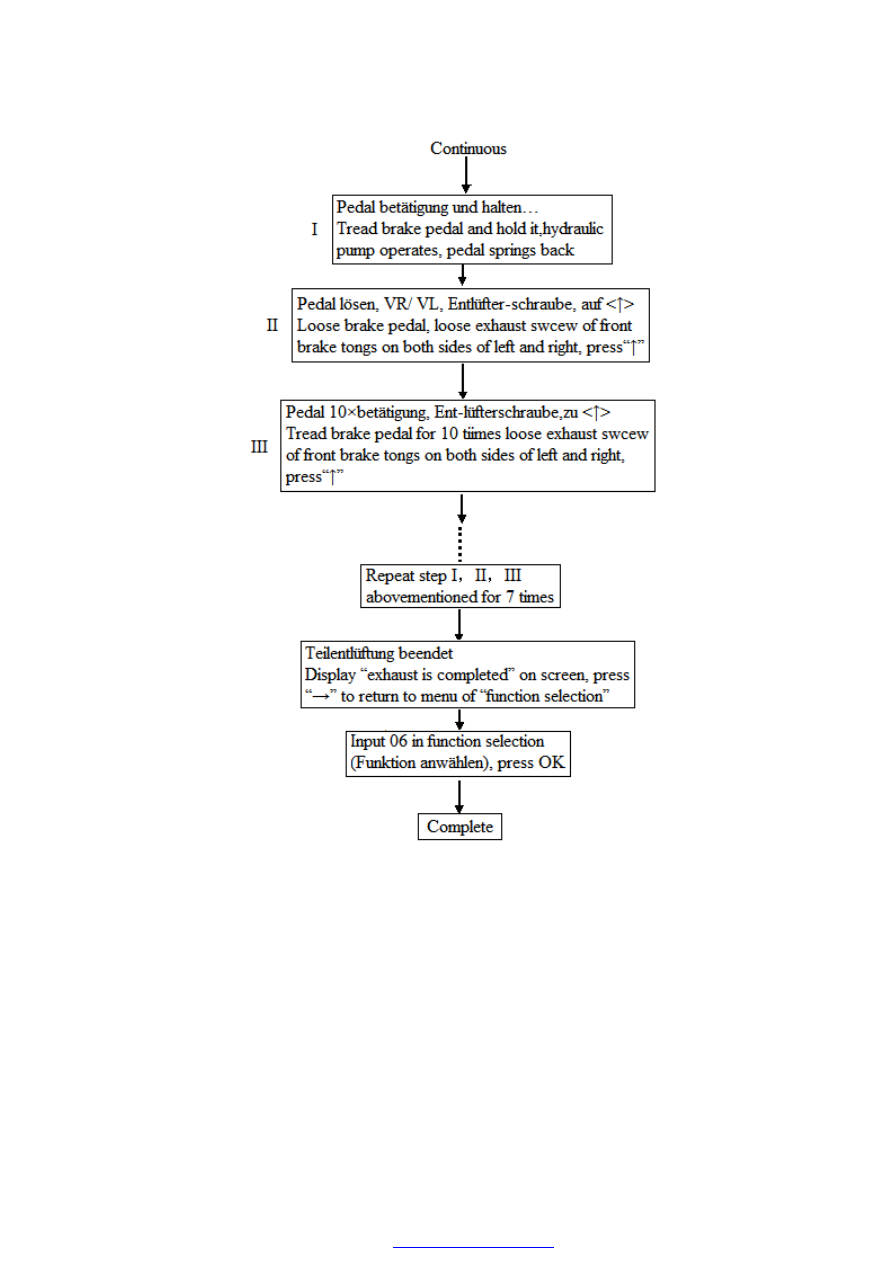

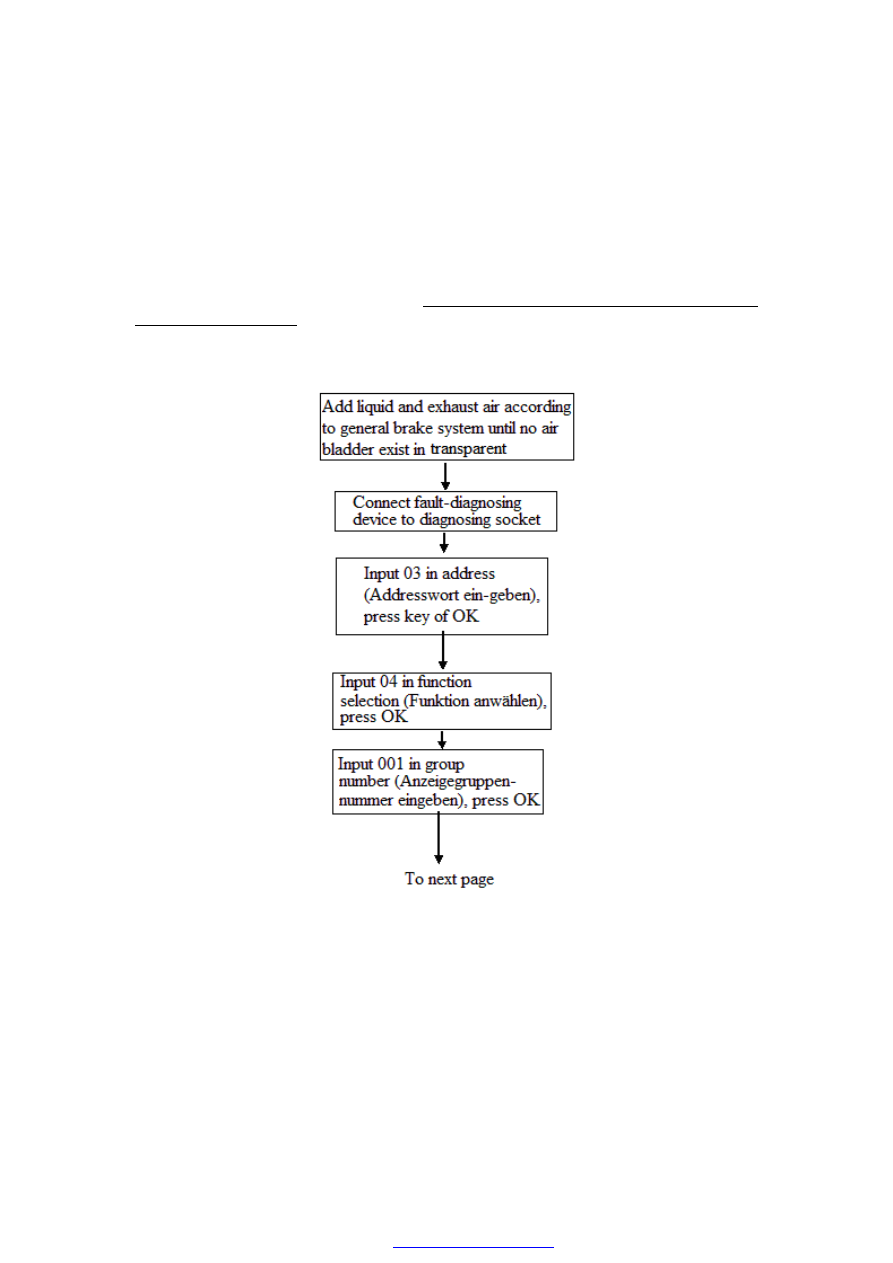

16.2  Dry-type HECU


In  case  that  spare  parts  is  dry-type  HECU,  it  is  necessary  to  conduct  exhaust  with  2

nd

  loop  of

HECU after replacement, except add liquid and exhaust air according to method of general brake
system. Operating order for use of fault-diagnosing device is shown as following:





31
