Chery A18. Manual - part 53

24

12.  Inspection on ABS system



Binding post

Inspected item

Gear of ignition

switch

MK60

Standard

value

Unit

Voltage of storage battery
(electromotor)

OFF

1-47

10.1-14.5

V

Voltage of storage battery
(solenoid valve)

↑

32-16

↑

V

Insulating  property  of  power
supply

↑

4-16

0.00-0.5

V

Insulating property of earth

↑

16-47

↑

V

Power voltage

ON

4-16

10.0-14.5

V

OFF

Warning lamp
extinguishes

Visual

ON

ECU  is  not
connected

Warning lamp
lights

Visual

OFF

Warning lamp
extinguishes

Visual

ABS warning lamp

ON

Connect  with
ECU

Warning lamp
extinguishes
1.7

seconds

after lighted

Visual

Function  of  brake  lamp
switch
Pedal is not trod

ON

16-41

0.0-0.5

V

Function  of  brake  lamp
switch
Pedal is trod

ON

16-41

10.0-14.5

V

Diagnosis interface

OFF

Diagnosis
interface

K

and 2

0.0-0.5

Ω



Resistance  value  of  speed
sensor of left front wheel

OFF

45-46

1.0-1.3

k

Ω



Resistance  value  of  speed
sensor of right front wheel

OFF

33-34

1.0-1.3

k

Ω



Resistance  value  of  speed
sensor of left rear wheel

OFF

37-36

1.0-1.3

k

Ω



Resistance  value  of  speed
sensor of right rear wheel

OFF

42-43

1.0-1.3

k

Ω



Output  voltage  of  sensor  of
left front wheel

OFF

45-46

7

mV/ Hz

Output  voltage  of  sensor  of
right front wheel

OFF

33-34

7

mV/ Hz

Output  voltage  of  sensor  of
left rear wheel

OFF

37-36

>12.2

mV/ Hz

Output  voltage  of  sensor  of
right rear wheel

OFF

42-43

>12.2

mV/ Hz

Output  voltage  ratio

of

sensors

Max crest voltage
Min crest voltage

Type Identification

OFF

For

details,

please refer to
ABS  electric
wiring
diagram

0.0-1.0

Ω



25



Inspected item

Gear of key switch

Operation

Standard value

Remark

Note:  It  is  necessary  to  introduce  vacuum  effect  on  vacuum  booster  while  performing  following

inspection

ON

Tread pedal

Pedal does not sink
while  left  front
wheel  cannot  turn
freely.

Inspection
on  normally
closed valve

Leakproofness  of  normally
open  valve  and  normally
closed  valve  of  left  front
wheel

ON
(Electrify  these  two  valves
and pump synchronously)

Tread pedal

Pedal does not sink
while  left  front
wheel  is  turning
freely.

Inspection
on  normally
open valve

ON

Tread pedal

Pedal does not sink
while  right  front
wheel  cannot  turn
freely.

Inspection
on  normally
closed valve

Leakproofness  of  normally
open  valve  and  normally
closed  valve  of  right  front
wheel

ON
(Electrify  these  two  valves
and pump synchronously0

Tread pedal

Pedal does not sink
while  right  front
wheel  is  turning
freely.

Inspection
on  normally
open valve

ON

Tread pedal

Pedal does not sink
while

left

rear

wheel  cannot  turn
freely.

Inspection
on  normally
closed valve

Leakproofness  of  normally
open  valve  and  normally
closed  valve  of  left  rear
wheel

ON
(Electrify  these  two  valves
and pump synchronously)

Tread pedal

Pedal does not sink
while

left

rear

wheel  is  turning
freely.

Inspection
on  normally
open valve

ON

Tread pedal

Pedal does not sink
while  right  rear
wheel  cannot  turn
freely.

Inspection
on  normally
closed valve

Leakproofness  of  normally
open  valve  and  normally
closed  valve  of  right  rear
wheel

ON
(Electrify  these  two  valves
and pump synchronously)

Tread pedal

Pedal does not sink
while  right  rear
wheel  is  turning
freely.

Inspection
on  normally
open valve

26

13.  Inspection on ABS operation



13.1  Inspection on output voltage of speed sensor of wheel


1.

Check  if  clearance  between  speed  sensor  of  wheel  and  annulus  ring  accords  with  standard
value.
Standard value of front wheel: Refer to assembly drawing of front wheel.
Standard value of rear wheel: Refer to assembly drawing of rear wheel.

2.

Jack up wheel and loose manual brake

3.

Disassemble  ABS  electric  wiring  harness,  and  measure  at  position  of  connector  of  wiring
harness.

4.

Rotate  wheel  in  speed  of  1/2  circle  about  per  second,  and  measure  output  voltage  by  using
multimeter or oscillometer.
MK60
Left front wheel: connecting column4 5-46
Right front wheel: connecting column 3 3-34
Left rear wheel: connecting column 37-36
Right rear wheel: connecting column 42-43


Output voltage:

Measure with multimeter:
Front wheel: Refer to drawing of sensor of front wheel.
Rear wheel: Refer to drawing of sensor of rear wheel.
Measure with oscillometer:
Front wheel: Refer to standards relating to it.
Rear wheel: Refer to standards relating to it.

5.

In case that  output  voltage is  not in range  of abovementioned, it is  possible to be  caused  in
following reasons:

*

Air clearance between sensor and annulus ring is too big.

*

Sensor fault.

*

Inspect resistance value of sensor (1.0-1.3k

Ω

).

*

Check air clearance between speed sensor of wheel and annulus ring by gathering four
points on annulus ring (annulus ring is distorted).



13.2  Check hydraulic control unit (HCU)


1.

Jack up vehicle; check if wheel could rotate freely.

2.

Loose manual brake.

3.

After  connected  to  fault  diagnosing  device,  turn  ignition  switch  to  “ON”.  It  is  needless  to
start engine at this time.

4.

Conduct inspection by referring to “Diagnosis on hydraulic control unit”.

27

14.  Disassembly and assembly



14.1  Precautions



*  Conduct maintenance after found out fault

reason by using diagnosing device.

*  Unpack package of spare parts only before

assembly.

*  Use  parts  produced  by  original  factory

only.

*  Please  pay  attention  to  cleanness  during

maintenance;  wipe  with  scrubber  has  no
nap only.

*  Wipe up appearance with cleanser that has

no mineral oil before maintenance.

*  While  opening  system,  do  not  use

compressed air or move vehicle.

*  Please  plug  up  each  hydraulic  outlet  with

corresponding  plug  as  soon  as  possible
after disassembled ABS assembly.

*  Disassemble other parts that might disturb

operation.

*  Please  use DOT 4 brake liquid,  while not

use mineral oil.

*  Soak  sealing  parts  or  O  ring  with  brake

liquid; do not use machine oil or brake unction.

*  After maintenance, please check if functions of general brake system and ABS brake

system are correct.

*  Check if there is leakage on all connectors of hydraulic tube.



14.2  Disassembly of MK60 HECU assembly



*  Turn off ignition switch, and disconnect cathode wire of storage battery.
*  Disassemble electric wiring harness form ABS assembly.
*  Tread  pedal  (>60mm)  and  fix  it  with  pedal  plank.  This  action  should  close  center

valve of general pump to prevent brake liquid out flowing from outlet while opening
system.

*  Disassemble  hard brake tube that locating  on HCU and  connecting to general pump

and mark it. Plug up outlet with plug immediately.

*  Disassemble  brake  liquid  tubes  connecting  with  wheels  and  mark  them.    Plug  up

outlet with plug immediately.

*  Please  plug  up  hydraulic  outlet  with  corresponding  plug  as  soon  as  possible  after

disassembled ABS assembly.

*  Disassemble nut used for fixing HECU on plank.
*  Disassemble the whole HECU from plank.










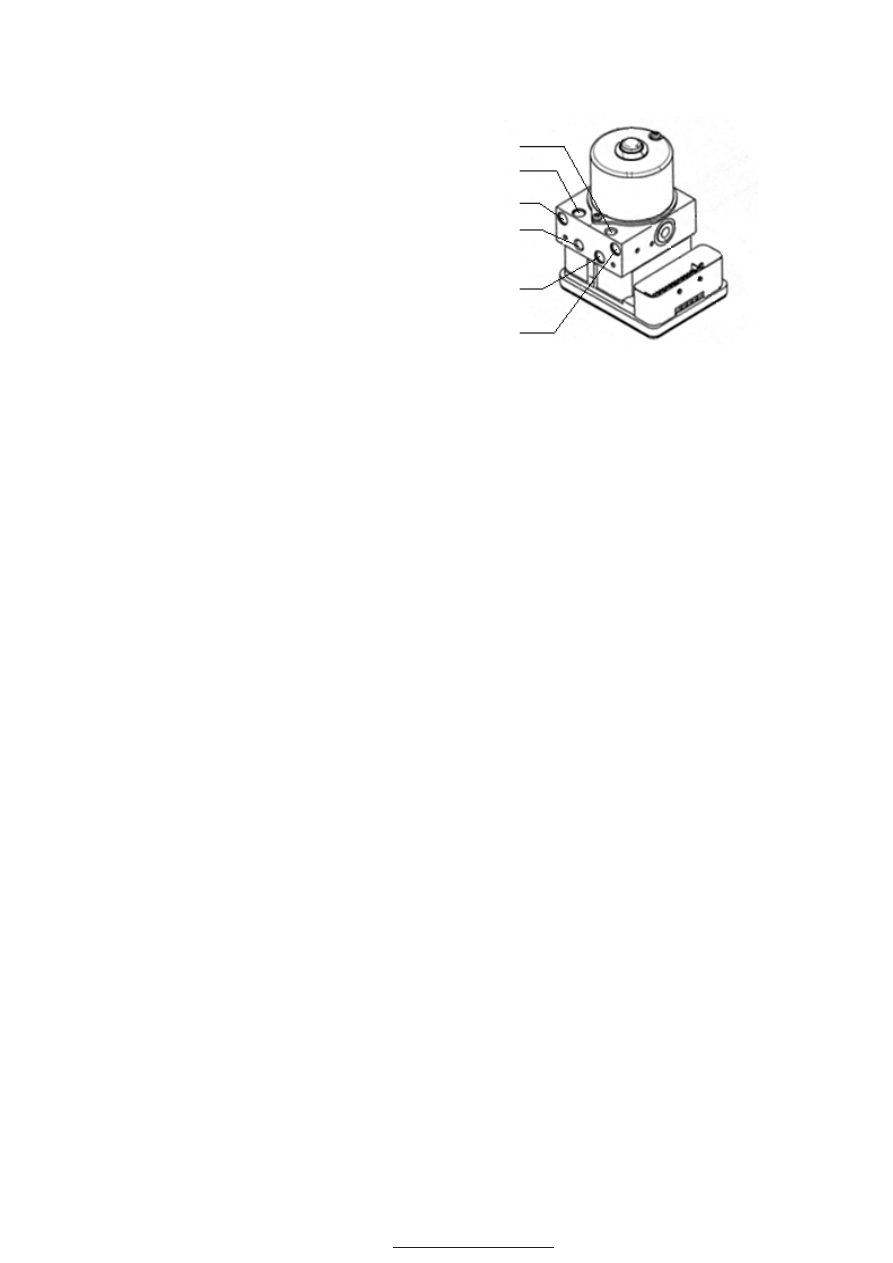

A

B

D

C

E

F

A-Interface  of  brake  channel

of right rear wheel

B-Interface  of  brake  channel

of left rear wheel

C-Interface

of

sub

brake

cylinder

D-Interface  of  brake  channel

of right front wheel.

E-Interface  of  brake  channel

of left front wheel.

F-Interface  of  primary  brake
