A11-2002                                                                                                                                              CIRCUIT MANUAL

12

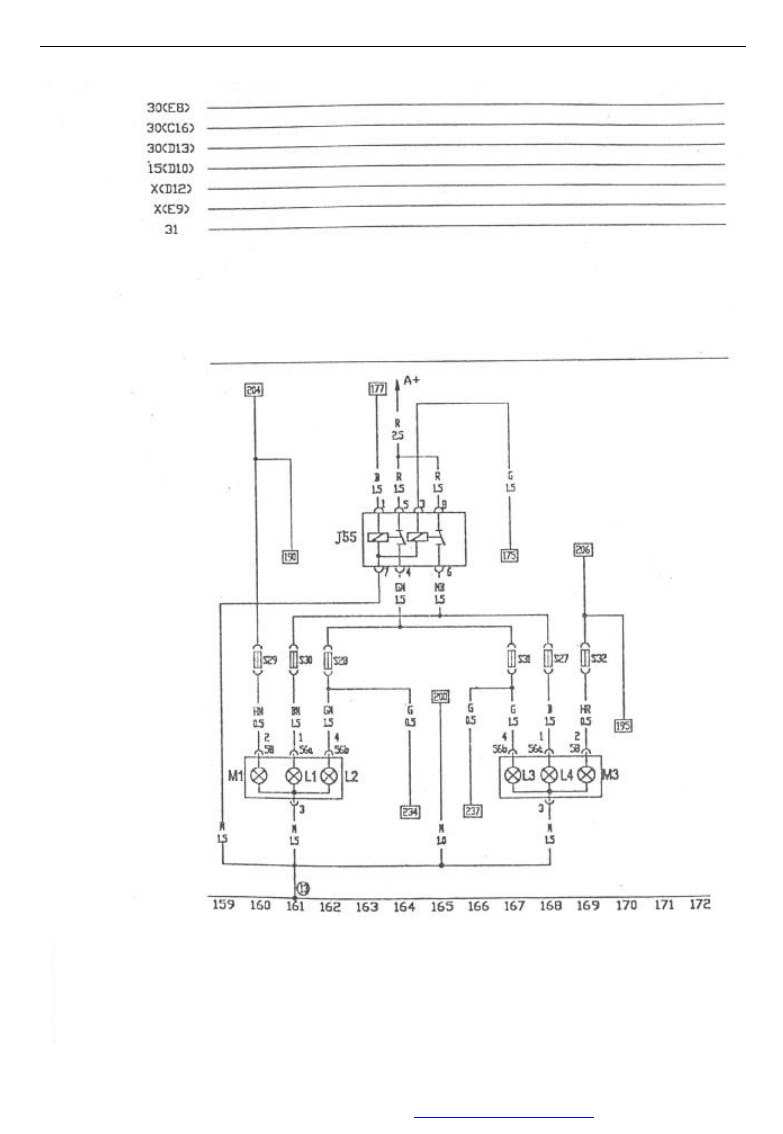

HEADLIGHT, FRONT POSITION LIGHT, LIGHT RELAY



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

A+    Battery Positive











    J55    Light Relay

L1    Left High Beam Headlight                                S27    Right High Beam Headlight Fuse 10A
L2    Left Low Beam Headlight                                S28    Left Low Beam Headlight Fuse 10A
L3    Right Low Beam Headlight                            S29    Left Position Light Fuse 10A
L4    Right High Beam Headlight                            S30    Left High Beam Headlight Fuse 10A
M1    Left Position Light                                          S31    Right Low Beam Headlight Fuse 10A
M3    Right Position Light

                  S32    Right Position Light Fuse 10A









                                                  (13)    Ground, In headlight wiring harness



PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                                    CIRCUIT MANUAL

13

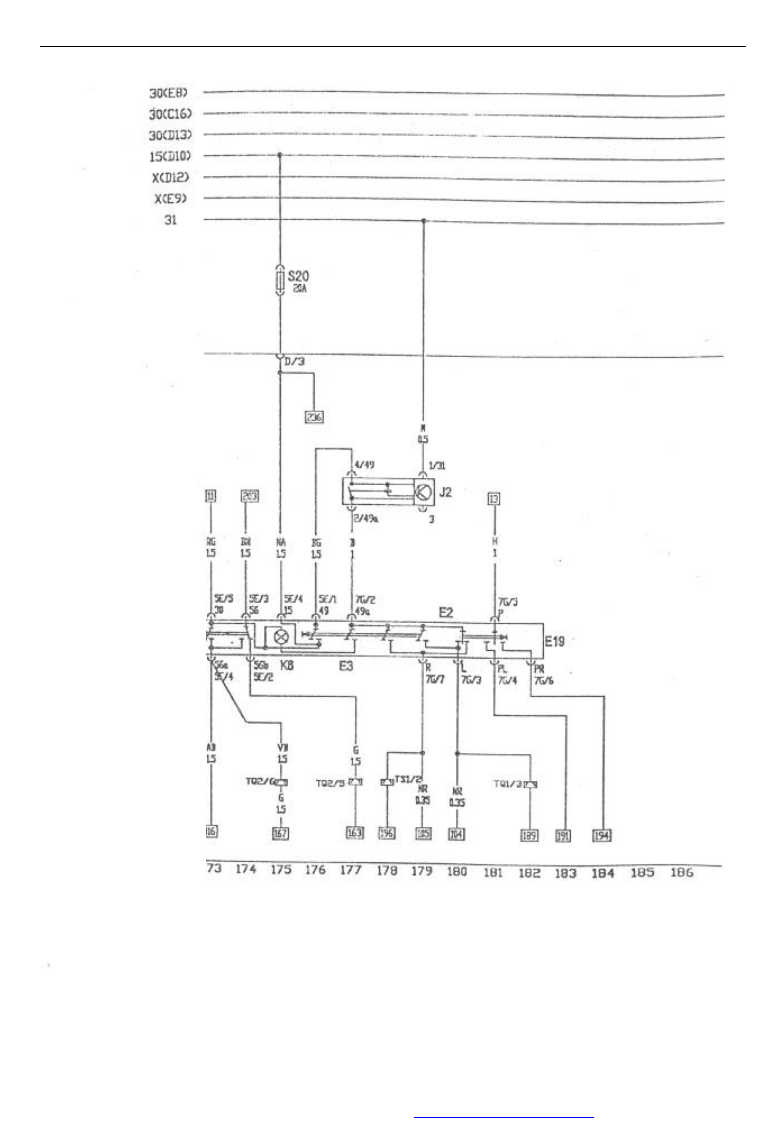

TURN LIGHT, PARKING LIGHT SWITCH, EMERGENCY WARNING RELAY



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E2 Turn Light Switch

E3 Emergency Warning Light Switch

E4 Dimmer and Turn Light Switch

E19 Parking Light Switch

J2 Emergency Warning Light Relay

K6 Emergency Warning Light

S17 Fuse 10A

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

14

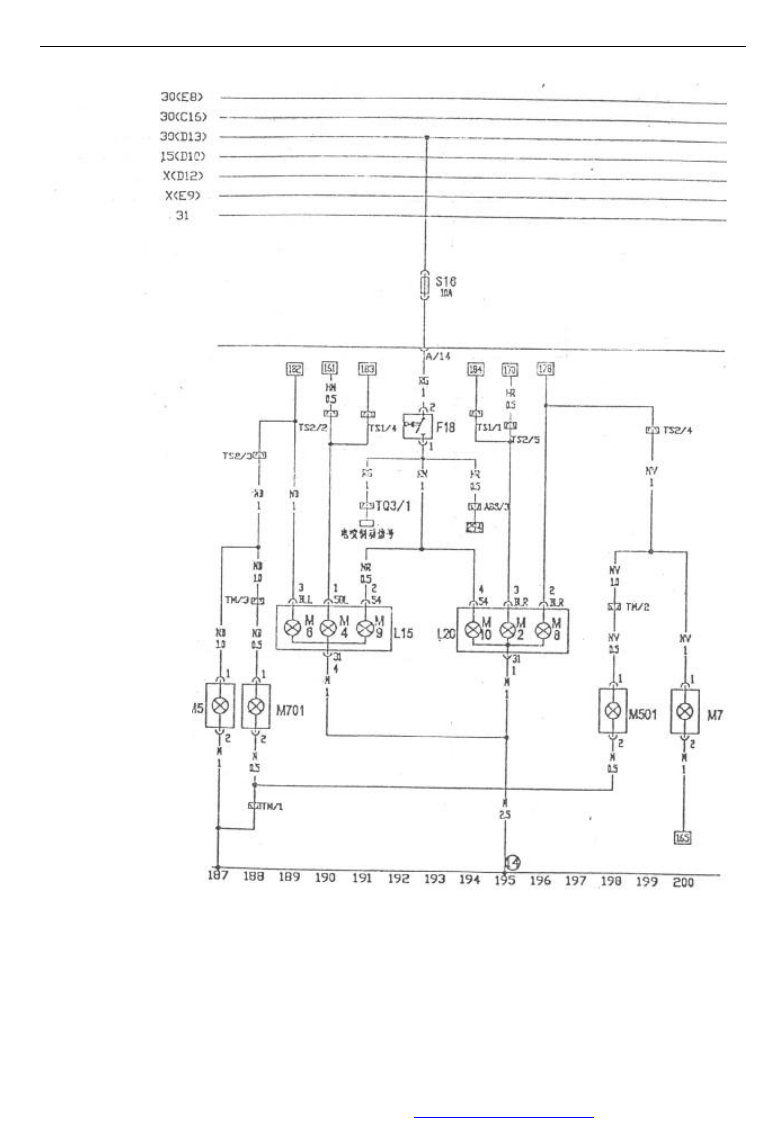

TAILLIGHT, SIDELIGHT, BRAKELIGHT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

F18 brake light switch





M9 left brake light                                T3 3 holes connector

L15 left taillight









M10 right brake light                            T1 single hole connector

L20 right taillight







M501 right side turn light                      (14) Ground in rear light

M2 rear right position light





M701 left side turn light

M4 rear left position light





S20 Fuse 10A

M5 front left turn light                            S7 Fuse 10A

M6 rear left turn light                            S8 Fuse 10A

M7 front right turn light





PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                                    CIRCUIT MANUAL

15

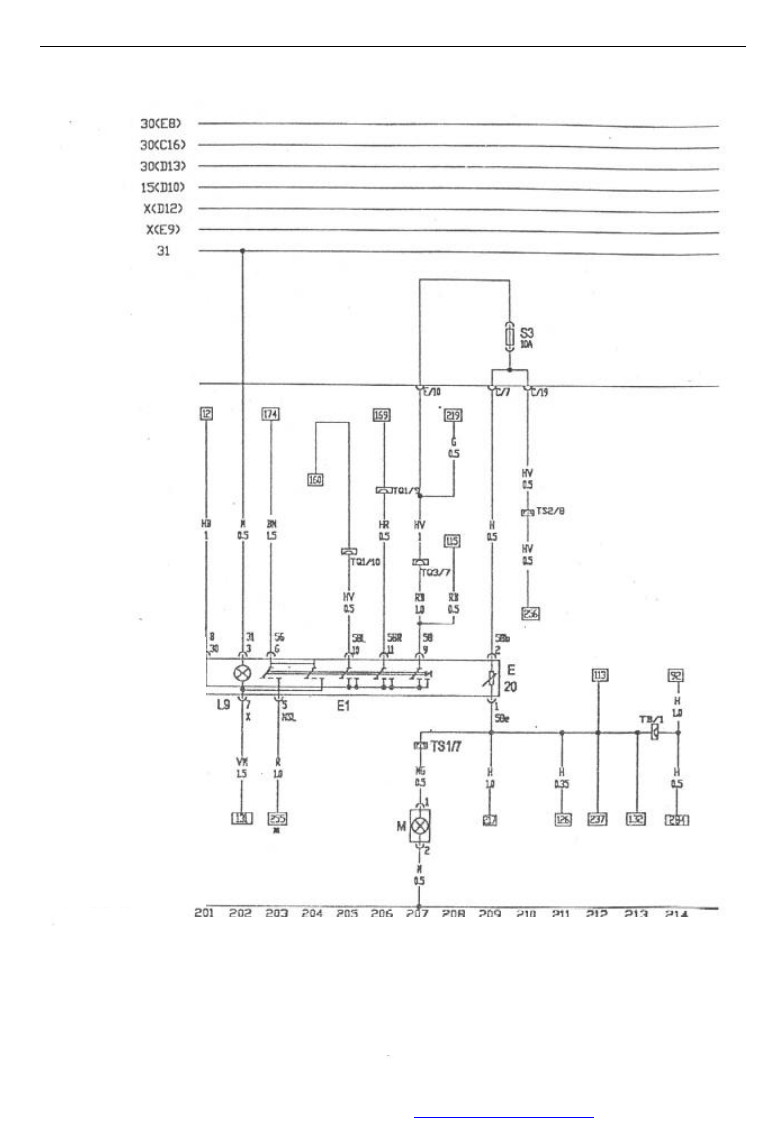

LIGHT SWITCH, GEAR POSITION ILLUMINATION LIGHT




B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E1 Light Switch

E20 Panel indicator / instruments illumination light variable resistance

L9 Panel illumination light

M Gear spotlight

S3 Fuse 10A
