A11-2002 CIRCUIT MANUAL 4

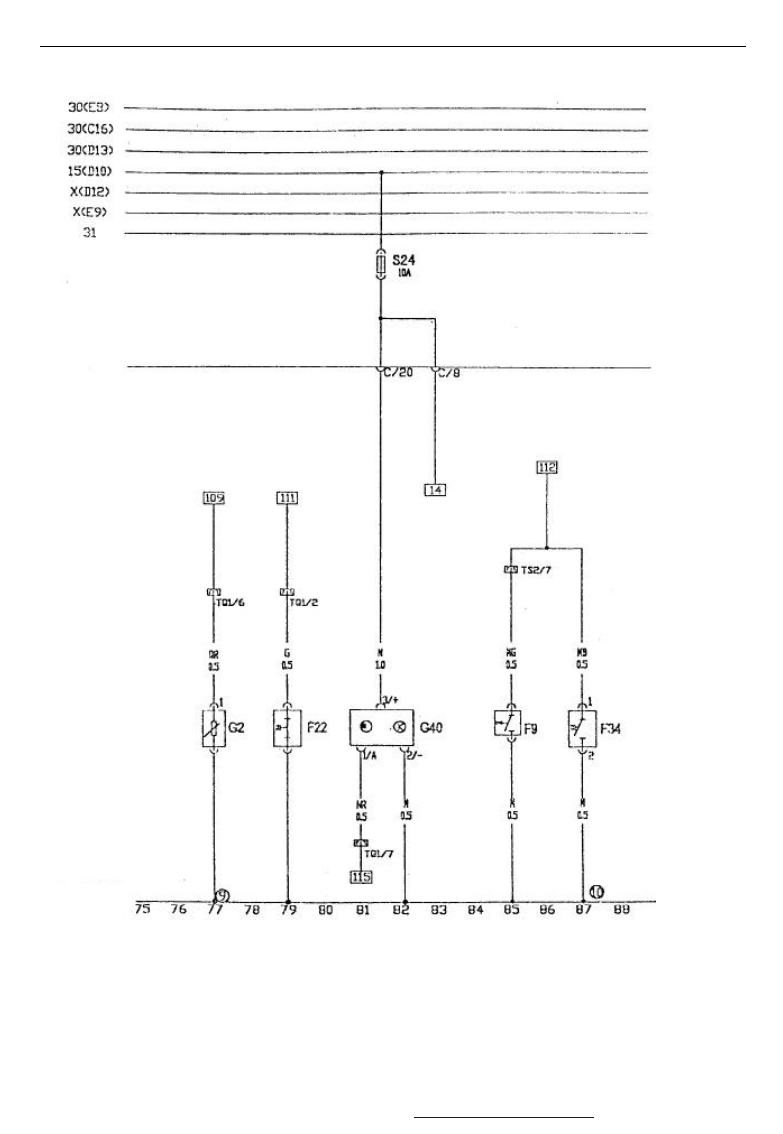

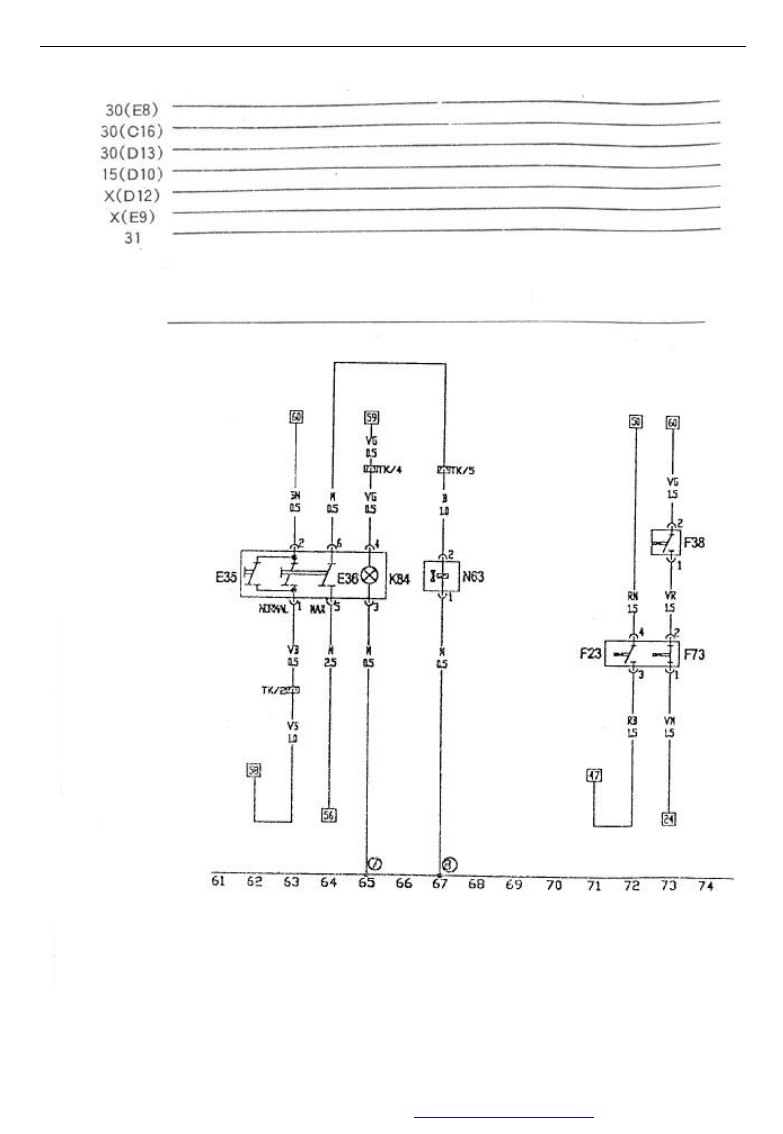

A/C UNIT, CONTROL HEAD, COOLING SYSTEM

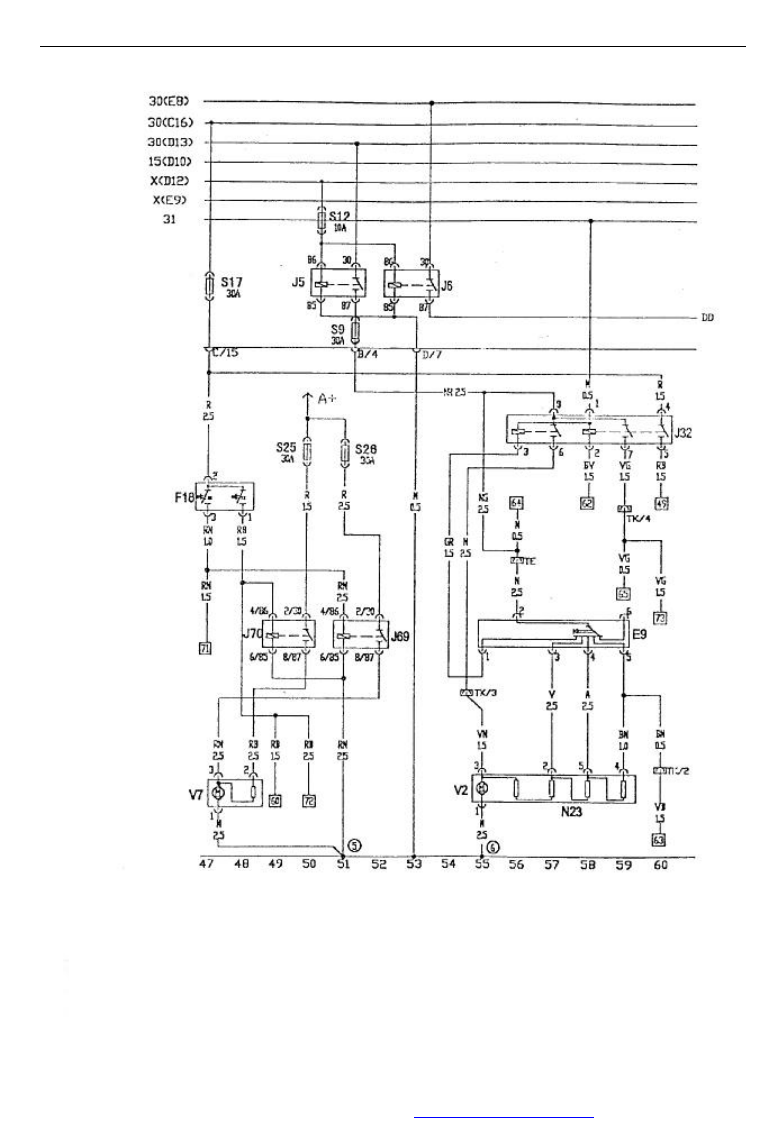

B=White N=Black R=Red M=Brown V=Green A=Blue H=Grey Z=Purple Y=Yellow A+ battery positive E9 blower switch F18 thermo switch N23 blower in-line speed Regulator resistance V2 blower V7 fan motor J32 A/C relay J69 Cooling fan high-speed relay J70 Cooling fan low speed relay J5 A/C blower relay (in electrical box) J6 Rear Window preheat relay (5) Ground, in boot I wiring harness (6) Ground, on ground carrier beside central electrical box |
