Chery Arrizo 7. Руководство - часть 72

317

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

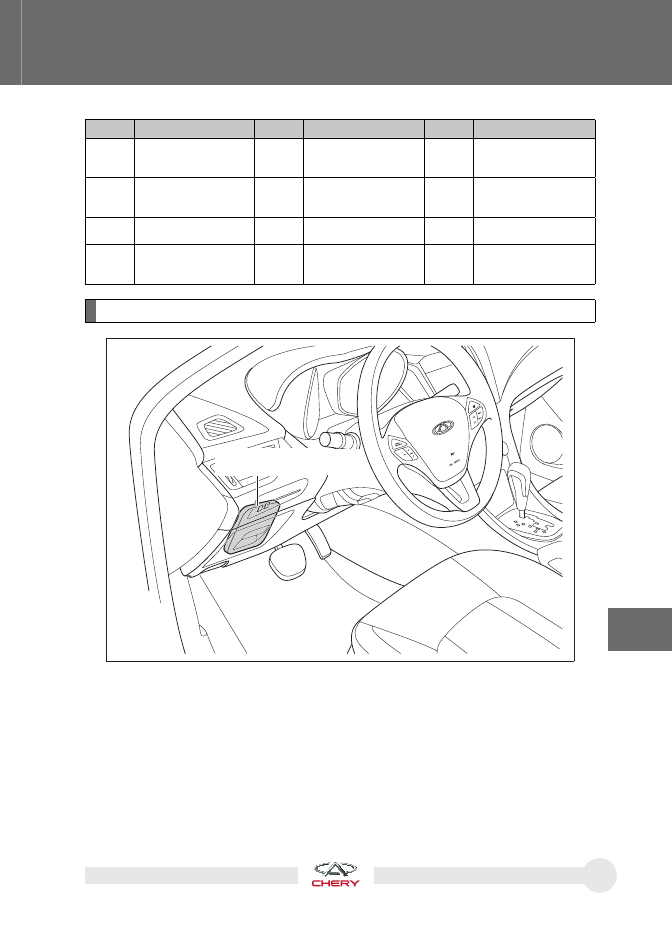

Блок плавких предохранителей в салоне автомобиля

OMM16-8030

Блок плавких предохранителей
в салоне автомобиля

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF10

Резервный

EF23

Система помощи при
движении задним
ходом

EF36

Задний кислородный
датчик

EF11

Блок управления ко-
робкой передач (TCU)
(автомобиль с CVT)

EF24

Вентилятор системы
A/C

EF37

Блок управления дви-
гателем (ECU)

EF12

Передние противоту-
манные фары

EF25

Электрическая ро-
зетка

EF38

Резервный

EF13

Переключатель кор-
ректора фар

EF26

Блок предохранителей
в салоне автомобиля
(ACC)

EF39

Стартер

318

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

RF01 20A

RF02 10A

RF03 10A

RF04 10A

RF05 10A

RF06 20A

RF07 10A

RF08 10A

RF09 15A

RF10 10A

RF11 20A

RF12 15A

RF13 10A

RF14 15A

RF15 7.5A

RF16 15A

RF17 7.5A

RF18 10A

RF19 10A

RF20 10A

RF21 10A

RF22 20A

Fuse

puller

OMM16-8040

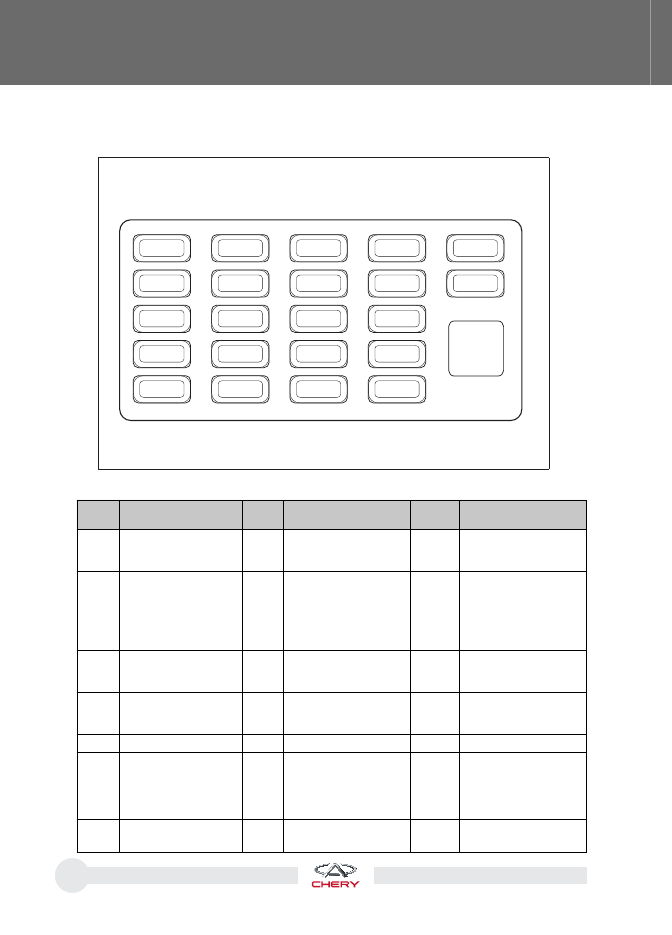

Расположение предохранителей и реле в блоке предохранителей



и реле в салоне автомобиля

Блок плавких предохранителей в салоне автомобиля



№

п.п.

Описание

№

п.п.

Описание

№ п.п.

Описание

RF01

Резервный

RF08

BCM/EPS/Пере-
ключатель приборов
освещения

RF15

Вентиляционный люк
/ диагностический
разъем

RF02

Система кондициони-
рования воздуха (A/C)
/ Аудиосистема  / Ме-
ханизм переключения
(автомобиль с CVT) /
катушка реле IGN2

RF09

Прикуриватель

RF16

Резервный

RF03

Система подушек
безопасности (SRS)

RF10

Аудиосистема   / Блок
управления системами
кузова (BCM)

RF17

Резервный

RF04

Системы ESP/SAS

RF11

Резервный

RF18

Компьютер системы
A/C и муфта компрес-
сора системы A/C

RF05

Панель приборов

RF12

Резервный

RF19

Аудиосистема

RF06

Резервный

RF13

Электропривод наруж-
ного зеркала заднего
вида / Катушка реле
вентилятора системы
A/C / Катушка реле ACC

RF20

Панель приборов

RF07

PEPS/ECU/TCU (авто-
мобиль с CVT)

RF14

Резервный

319

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

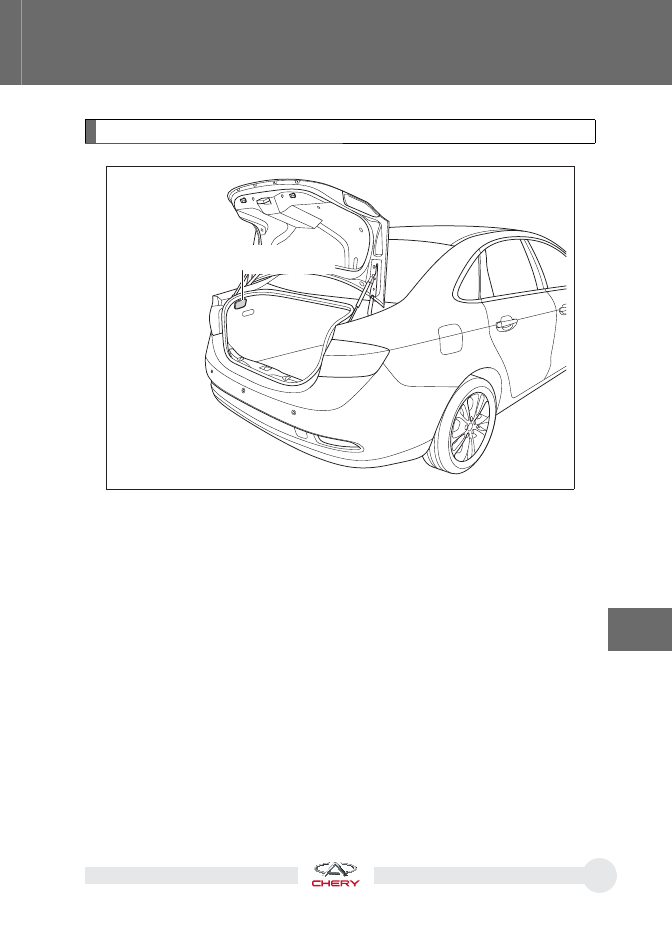

Блок плавких предохранителей и реле в багажнике

OMM16-8050

Блок предохранителей
и реле в багажнике

320

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

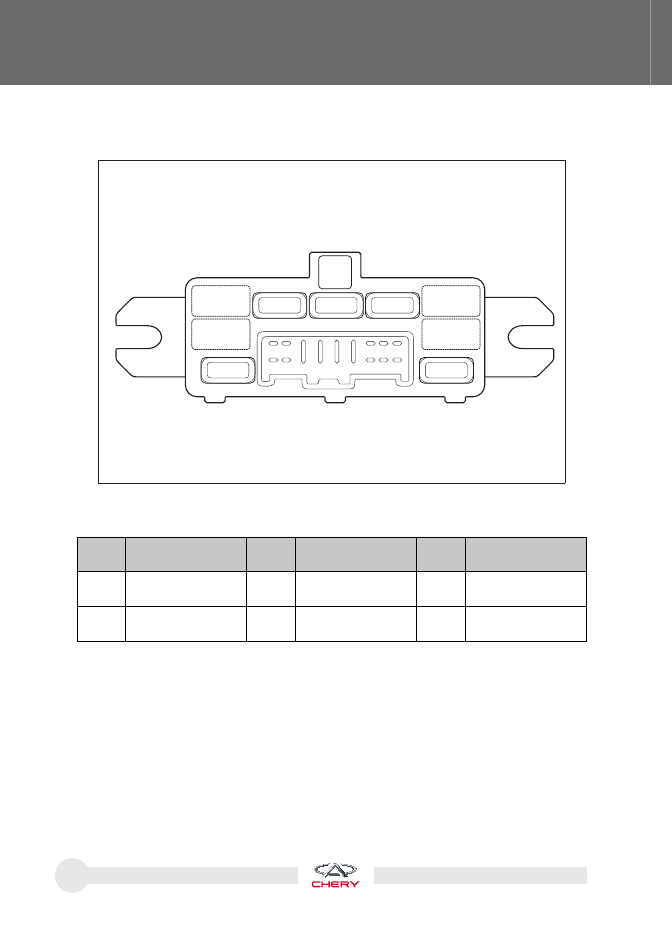

Расположение предохранителей и реле в блоке предохранителей и



реле в багажнике

Fuse

puller

TF03 20A

TF04 10A

TF02 10A

TF01 30A

TF05 10A

OMM16-8060

Rear fog light relay

TRY 04

Reserve

TRY 03

Rear defroster relay

TRY 02

Trunk lock relay

TRY 01

Описание предохранителей и реле в блоке предохранителей и реле



в багажнике

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

TF01

Обогрев заднего
стекла

TF03

Резервный

TF05

Усилитель антенны

TF02

Задний противоту-
манный фонарь

TF04

Замок багажника
