Chery Arrizo 7. Руководство - часть 71

313

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Доливайте охлаждающую жидкость, тормозную жидкость и жидкость омывателей



точно до предписанного уровня. Если какая-либо жидкость попала на кузов, немед-
ленно вытрите ее влажной тряпкой, чтобы исключить повреждения окрашенной по-
верхности.

Не заливайте моторное масло выше отметки максимума, в противном случае дви-



гатель может выйти из строя.

Запрещается эксплуатация автомобиля без фильтрующего элемента воздухоочи-



стителя, что приводит к интенсивному износу двигателя.

Перед закрыванием капота проверьте, не осталось ли что-нибудь лишнее в мотор-



ном отсеке, например, инструмент, тряпки и т.д.

314

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

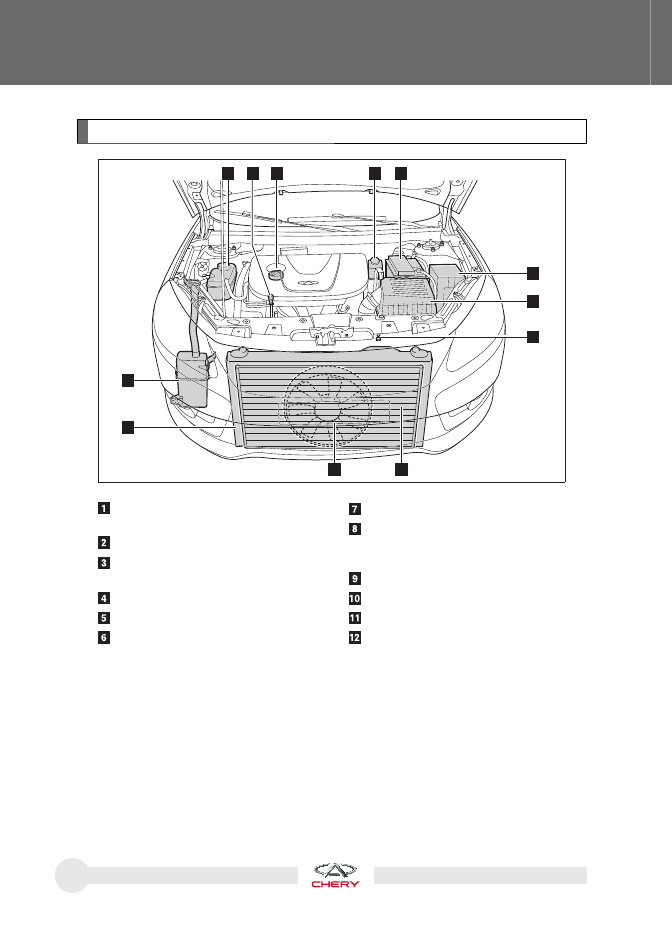

Проверки в моторном отсеке

1

3

2

4

5

6

7

8

9

10

12

11

OMM16-8000

 Воздухоочиститель

 Масляный щуп коробки передач

(автомобиль с автоматической бес-
ступенчатой коробкой передач)

 Конденсер

  Вентилятор системы охлаждения

 Радиатор

  Бачок жидкости омывателя



Расширительный бачок системы
охлаждения двигателя

  Масляный щуп двигателя

 Крышка маслозаливной горловины

двигателя

  Бачок для тормозной жидкости

 Аккумуляторная батарея

  Блок предохранителей и реле в мо-

торном отсеке

315

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

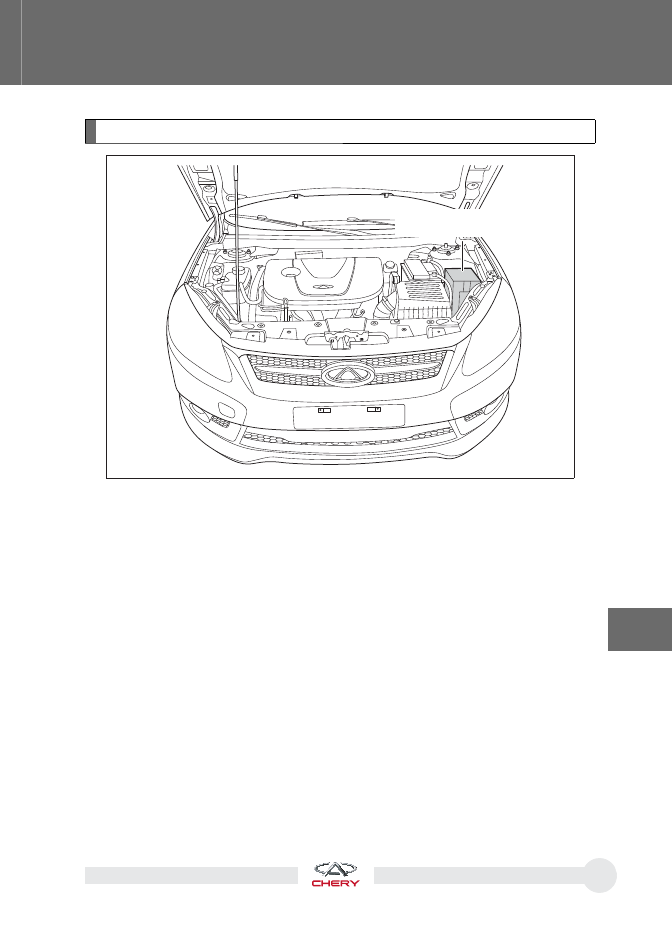

Блок предохранителей и реле в моторном отсеке

OMM16-8010

Блок предохранителей
и реле в моторном отсеке

316

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

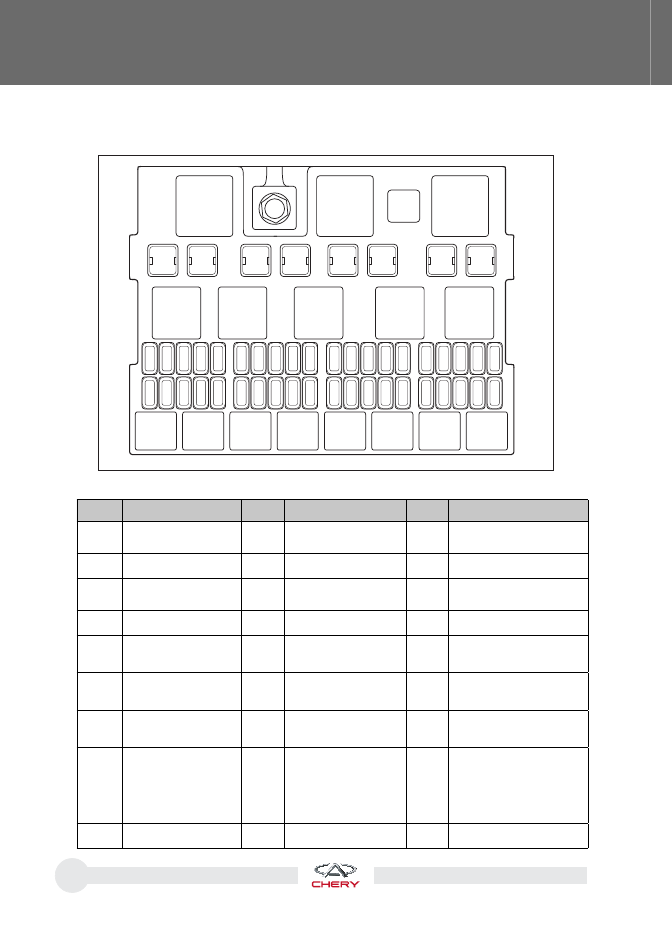

Расположение предохранителей и реле в блоке предохранителей и реле в



моторном отсеке

Описание блока предохранителей в моторном отсеке



Fuse

puller

EF28 10A

EF29 15A

EF05 10A

EF06 25A

EF07 30A

EF37 10A

EF17 10A

EF27 15A

EF12 15A

EF10

EF21 10A

EF22 10A

EF23 10A

EF03 15A

EF04 15A

EF31 15A

EF32 7.5A

EF25 15A

EF26 30A

EF30 15A

EF13  5A

EF36 7.5A

EF16 10A

EF15 15A

EF14 15A

EF35 7.5A

EF09

EF24 30A

EF11 20A

EF20 20A

EF19 30A

EF18 15A

EF33 15A

EF34 15A

A/C

compressor

clutch relay

ECU main relay

Starter relay

Blower relay

FRY 12

Fuel pump

relay

FRY 13

Low beam
    relay

FRY 05

High beam

relay

FRY 06

FRY 02

Reserve

Reserve

FRY 01

Front fog
light relay

FRY 04

Horn relay

FRY 11

FRY 14

ACC relay

FRY 10

Reserve

FRY 15

IGN2 relay

FRY 08

IGN1 relay

FRY 07

FRY 16

FRY 09

TCU relay

FRY 03

30A

EF39

40A

EF08

30A

EF02

30A

EF01

30A

EF38

OMM16-8020

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF01

Замок зажигания

EF14

Фара ближнего света
правая

EF27

Звуковой сигнал

EF02

Электропривод регу-
лировки сиденья

EF15

Фара ближнего света
левая

EF28

Компрессор системы кон-
диционирования воздуха

EF03

Иммобилайзер двига-
теля / стоп-сигнал

EF16

Фара дальнего света
правая

EF29

Топливный насос

EF04

Замок зажигания

EF17

Фара дальнего света
левая

EF30

Блок управления двигате-
лем  (ECU)

EF05

PEPS/TCU (автомо-
биль с CVT)

EF18

Кнопка запуска и
остановки двигателя
(PEPS)

EF31

Катушка зажигания

EF06

Клапан ABS

EF19

Блок предохранителей
в салоне автомобиля
(IGN)

EF32

Передний кислородный
датчик

EF07

Блок предохраните-
лей в салоне автомо-
биля (B+)

EF20

Электропривод венти-
ляционного люка

EF33

Топливный инжектор

EF08

Насос системы ABS

EF21

Выключатель аварий-
ной световой сигнали-
зации / Выключатель
вентиляционного люка

EF34

Регулируемая система
впуска / Бачок адсорбера
/ Система регулирования
фаз газораспределения
(впускных и выпускных
клапанов)

EF09

Резервный

EF22

Фонарь заднего хода

EF35

Реле вентилятора систе-
мы охлаждения двигателя
