BYD F3, F3-R. Примечания касательно системы радара заднего хода

Система радара заднего хода – не более чем вспомогательное устройство для управления автомобилем, использование зеркал заднего обзора при этом обязательно. Компания BYD не несет ответственность за происшествия, возникшие в результате неправильного выбора скорости при движении задним ходом и ошибок водителя.

1. Нормальное функционирование датчика может быть нарушено в следующих условиях:

● Налипание грязи или снега на датчик (для восстановления нормального функционирования помыть поверхность датчика водой).

● Датчик закрыт рукой.

● В условиях слишком низкой температуры наружного воздуха датчик может замерзнуть и функционировать с ошибками.

2. Зона действия датчика может изменяться в следующих условиях:

● Налипание грязи или снега на датчик (для восстановления нормального функционирования помыть поверхность датчика водой).

● Нагрев автомобиля под воздействием прямых солнечных лучей и сильное охлаждения в условиях низкой температуры.

3. Датчик может выдавать ошибочные данные в следующих условиях:

● Автомобиль движется по неровной дороге, песку или травяному газону.

● На датчик действуют помехи на ультразвуковых частотах от других автомобилей или датчиков.

● Автомобиль движется под сильным дождем или полит водой.

● Значительный наклон автомобиля.

● Налипание грязи или снега на датчик.

● К автомобилю прикреплен буксирный крюк.

● Поблизости находится другой автомобиль с подобным датчиком.

● Автомобиль находится на большой высоте над уровнем моря или на резком повороте дороги.

4. Датчик не может корректно определить расстояние до препятствий следующей формы и со следующими характеристиками.

● Тонкие линейные предметы, например, проволока или веревка.

● Предметы, поглощающие звуковые волны, такие как хлопок, снег.

● Предметы с острыми кромками.

● Слишком низкие предметы.

● Слишком высокие предметы и предметы с выступающей верхней частью.

● Датчик радара заднего хода подвергся сильному ударному воздействию.

● Если автомобиль находится слишком близко к лестнице, радар может не определить расстояние от бампера до нижних ступеней, поэтому в такой ситуации бампер может быть поврежден (см. рисунок ниже).

В такой ситуации необходимо тормозить.

● Если автомобиль находится слишком близко от стены, данные радара заднего хода могут быть неточными (пример см. на рисунке ниже).

В такой ситуации необходимо тормозить.

9.5.

BYD F3, F3-R. Самодиагностика, поиск и устранение неисправностей системы радара заднего хода

1. Предварительная проверка.

● Установить ключ в замке зажигания в положение 'ON', включить передачу заднего хода, затормозить автомобиль и проверить систему радара заднего хода.

● Включить светодиодный индикатор радара заднего хода.

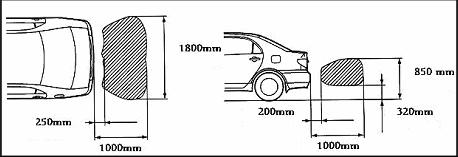

● Взять цилиндр (диаметр 60 мм) и, перемещая его рядом с датчиком радара заднего хода, проверить контрольную зону радара.

● Когда датчик обнаружит препятствие, проверить работу индикатора и звукового сигнала в следующей зоне:

.

● Светодиодный индикатор и звуковой сигнал должны работать следующим образом:

1. Короткое расстояние (<500 мм). 2. Среднее расстояние (500-800 мм). 3. Большое расстояние (800-1200 мм).

2. Проверка функции самодиагностики.

● Проверить функцию самодиагностики светодиодного индикатора и звукового сигнала: установить ключ в замке зажигания в положение 'ON', удерживать его 0,4 сек, включить передачу заднего хода, проверить функционирование светодиодного индикатора, звукового сигнала, которые должны работать в течение 0,8±0,2 сек, в это время система находится в нормальном состоянии самодиагностики, как показано на рисунке ниже.

● Если индикатор или звуковой сигнал не включается, возможной причиной этого может быть разрыв цепи в кабельной шине.

1. Нормальная индикация системы. 2. Светодиодный индикатор. 3. Звуковой сигнал.
4. Замок зажигания – ON. 5. Самодиагностика выполняется.

3. Таблица диагностики отказов.
