BYD F3, F3-R. Ремонт частей мультимедийной и навигационной системы

1. Аудиосистема не включается после нажатия кнопки выключателя электропитания

● Процедура проверки.

Проверить условия окружающей среды в салоне автомобиля на предмет наличия факторов, которые могут вызвать электрическое короткое замыкание, хорошо вентилировать салон, не допускать образования повышенной влажности.

Проверить электрическое напряжение между контактом 2-R23 (для модели G-i) / контактом 4-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.

Проверить электрическое сопротивление между контактом 4-R23 (для модели G-i) / контактом 7-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение не должно превышать 1 Ом.

Повернуть ключ в замке зажигания в положение "ACC". Проверить электрическое напряжение между контактом 8-R23 (для модели G-i) / контактом 3-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение не должно превышать 10-14В.

Нормально – проверить и заменить аудиосистему. В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.

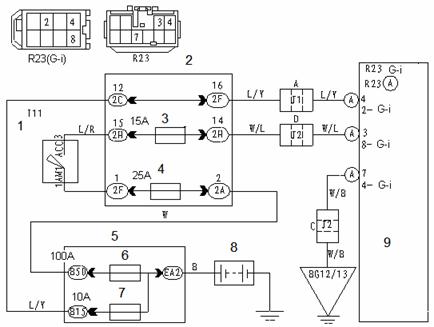

● Проверка цепи.

1. Замок зажигания. 2. Распределительная коробка. 3. Прикуриватель. 4. Зажигания 1#. 5. Распределительная коробка. 6. Основной источник электропитания. 7. Освещение салона. 8. Аккумулятор. 9. Аудиосистема.

2. Не работает устройство ночной подсветки аудиосистемы.

● Процедура проверки.

Перевести левый комбинированный переключатель в положение TAIL или HEAD, измерить электрическое напряжение между контактом 5-R23 (для модели G-i) / контактом 10-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В. Нормально – проверить и заменить аудиосистему. В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.

3. Динамики не работают во всех режимах.

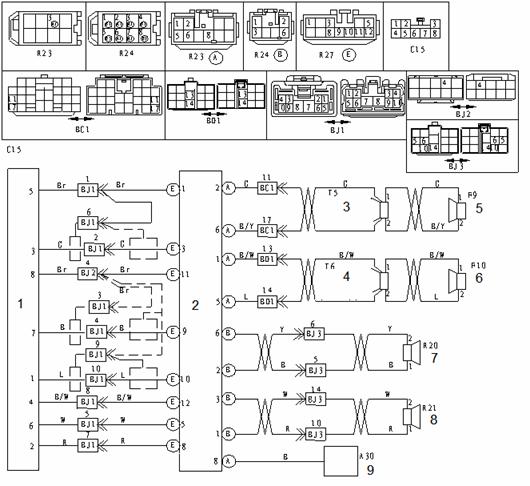

● Проверка цепи.

1. Устройство смены компакт-дисков. 2. Аудиосистема. 3. Левый передний низкочастотный динамик. 4. Правый передний низкочастотный динамик. 5. Левый передний высокочастотный динамик. 6. Правый передний высокочастотный динамик. 7. Левый задний динамик. 8. Правый задний динамик. 9. Антенный усилитель.

● Процедура проверки.

1. Проверка дисплея.
установить ключ в замке зажигания в положение 'ACC', включить аудиосистему, должен загореться экран дисплея.
Нормально – перейти к выполнению следующей операции.			Ненормально – перейти к операции 5.
2. Отрегулировать громкость до получения сбалансированного звука.
Поворачивая головку регулировки громкости аудиосистемы, изменяя баланс, проверить звучание всех динамиков.
Если не работают отдельные динамики, перейти к следующей операции.			Если не работают все динамики, проверить и заменить аудиосистему.
3. Проверить динамики.
Отсоединить разъем динамика, проверить сопротивление между контактами разъема, измеренная величина должна составить 2-9 Ом.
Нормально – перейти к выполнению следующей операции.			Ненормально – заменить динамик.
4. Проверить состояние разъемов между аудиосистемой и динамиками.
Нормально – перейти к выполнению следующей операции.	В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.
5. Проверить аудиосистему в сборе (радиоприемник с кассетным магнитофоном / проигрыватель компакт-дисков / проигрыватель видео компакт-дисков).
(1). Проверить электрическое напряжение между контактом A2 (радиоприемник с кассетным магнитофоном) / контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В. (2). Проверить электрическое сопротивление между контактом A4 (радиоприемник с кассетным магнитофоном) / контактом A7 разъема аудиосистемы и кузовом автомобиля, измеренное значение не должно превышать 1 Ом. (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между контактом A8 (радиоприемник с кассетным магнитофоном) / контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.
В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.		Нормально – проверить и заменить аудиосистему.

4. Кассета не вставляется и не выбрасывается из приемника.

● Процедура проверки.

1. Проверить аудиосистему на предмет попадания грязи вовнутрь устройства.
Нормально – перейти к выполнению следующей операции.				Ненормально – очистить устройство от грязи.
2. Проверить внешний вид кассеты на предмет наличия повреждений.
Нормально – перейти к выполнению следующей операции.				В случае обнаружения отклонений от нормы использовать другую, проверенную кассету.
3. Вставить стандартную кассету для проверки функционирования аудиосистемы.
Нормально – была повреждена кассета.	Ненормально – перейти к выполнению следующей операции.
4. Проверить функцию автоматического поиска радиоприемника.
Нормально – проверить и заменить радиоприемник / проигрыватель компакт-дисков в сборе.		Ненормально – перейти к выполнению следующей операции.
5. Проверить радиоприемник с магнитофоном / проигрыватель компакт-дисков в сборе.
(1). Проверить электрическое напряжение между контактом A2 (радиоприемник с кассетным магнитофоном) / контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В. (2). Проверить электрическое сопротивление между контактом A4 (радиоприемник с кассетным магнитофоном) / контактом A7 разъема аудиосистемы и кузовом автомобиля, измеренное значение не должно превышать 1 Ом. (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между контактом A8 (радиоприемник с кассетным магнитофоном) / контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.
В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.			Нормально – проверить и заменить радиоприемник / проигрыватель компакт-дисков в сборе.

5. Кассета не выбрасывается.

● Процедура проверки.

1. Проверить функцию автоматического поиска радиоприемника.
Нормально – перейти к выполнению следующей операции.					Ненормально – перейти к операции 5.
2. Нажать кнопку EJECT кассетного магнитофона, удерживая ее не менее двух секунд, проверить выброс кассеты.
Нормально – перейти к выполнению следующей операции.		Нормально – отремонтировать и заменить радиоприемник / проигрыватель компакт-дисков в сборе.
3. Проверить вынутую кассету на предмет отклеивания этикеток, деформации и других дефектов.
Нормально – перейти к выполнению следующей операции.				Ненормально – использовать другую кассету.
4. Заменить поврежденную кассету другой кассетой, выполнить повторную проверку на предмет повторения признаков неисправности.
Нормально – была повреждена кассета.	Ненормально – перейти к выполнению следующей операции.
5. Проверить радиоприемник в сборе.
(1). Проверить электрическое напряжение между контактом A2 (радиоприемник с кассетным магнитофоном) / контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В. (2). Проверить электрическое сопротивление между контактом A4 (радиоприемник с кассетным магнитофоном) / контактом A7 разъема аудиосистемы и кузовом автомобиля, измеренное значение не должно превышать 1 Ом. (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между контактом A8 (радиоприемник с кассетным магнитофоном) / контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.
В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.			Нормально – отремонтировать и заменить радиопри емник / проигрыватель компакт-дисков в сборе.

6. Низкое качества воспроизведения только кассеты.

● Процедура проверки.

1. Заменить поврежденную кассету другой кассетой, выполнить повторную проверку на предмет повторения признаков неисправности.
Нормально – была повреждена кассета.	Ненормально – перейти к выполнению следующей операции.
2. Проверить кассетный магнитофон на предмет попадания грязи вовнутрь устройства.
Нормально – перейти к выполнению следующей операции.		Ненормально – очистить устройство от грязи.
3. Проверить и почистить магнитную головку, после чего выполнить повторную проверку функционирования устройства.
Нормально – причина неисправности заключалась в загрязнении магнитной головки.		Ненормально – отремонтировать и заменить радиоприемник / проигрыватель компакт-дисков в сборе.

7. Компакт диск или видео компакт-диск не вставляется или не выбрасывается из приемника после установки.

● Процедура проверки.

1. Проверить компакт-диск на предмет наличия деформации, трещин или других дефектов.
Нормально – перейти к выполнению следующей операции.			Ненормально – поврежден компакт-диск.
2. Проверить, не был ли компакт-диск вставлен в перевернутом положении.
Нормально – перейти к выполнению следующей операции.			Ненормально – правильно установить компакт-диск.
3. Заменить поврежденный компакт-диск другим диском, выполнить повторную проверку на предмет повторения признаков неисправности.
Ненормально – поврежден компакт-диск.	Ненормально – перейти к выполнению следующей операции.
4. Проверить функцию автоматического поиска радиоприемника.
Нормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.				Ненормально – перейти к выполнению следующей операции.
5. Проверить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.
(1). Проверить электрическое напряжение между контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В. (2). Измерить электрическое сопротивление между контактом A7 разъема аудиосистемы и массой кузова автомобиля, измеренное значение не должно превышать 1 Ом. (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.
В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.		Нормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.

8. Компакт-диск не воспроизводится.

● Процедура проверки.

1. Проверить компакт-диск на предмет наличия деформации, трещин или других дефектов.
Нормально – перейти к выполнению следующей операции.			Ненормально – поврежден компакт-диск.
2. Проверить, не был ли компакт-диск вставлен в перевернутом положении.
Нормально – перейти к выполнению следующей операции.		Ненормально – правильно установить компакт-диск.
3. Заменить поврежденный компакт-диск другим диском, выполнить повторную проверку на предмет повторения признаков неисправности.
Ненормально – поврежден компакт-диск.	Ненормально – перейти к выполнению следующей операции.
4. Проверить функцию автоматического поиска радиоприемника.
Нормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.				Ненормально – перейти к операции 6.
5. Проверить, не было ли резкого перепада температуры и влажности внутри салона автомобиля.
Резкий перепад температуры и влажности окружающей среды может привести к образованию конденсата на поверхности частей, в этом случае необходимо подождать некоторое время перед включением устройства				Ненормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.

6. Проверить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.

(1). Проверить электрическое напряжение между контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.

(2). Измерить электрическое сопротивление между контактом A7 разъема аудиосистемы и массой кузова автомобиля, измеренное значение не должно превышать 1 Ом.

(3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.

В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.

Нормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.

9. Невозможно вынуть компакт-диск.

● Процедура проверки.

1. Проверить функцию автоматического поиска радиоприемника.
Нормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.					Ненормально – перейти к операции 5.
2. Нажать кнопку EJECT проигрывателя, удерживая ее не менее двух секунд, проверить выброс компакт-диска.
Нормально – перейти к выполнению следующей операции.		Ненормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.
3. Проверить, не возникает ли дрожание звука при движении по ухабистой дороге.
Нормально – перейти к выполнению следующей операции.				Ненормально – поврежден компакт-диск.
4. Проверить правильность установки проигрывателя компакт-дисков / мультимедийного проигрывателя в сборе.
Нормально – поврежден компакт-диск.	Ненормально – перейти к выполнению следующей операции.
5. Проверить аудиосистему в сборе.
(1). Проверить электрическое напряжение между контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В. (2). Измерить электрическое сопротивление между контактом A7 разъема аудиосистемы и массой кузова автомобиля, измеренное значение не должно превышать 1 Ом. (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.
В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.			Нормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.

10. Низкое качества воспроизведения компакт-диска (недостаточная громкость звучания).

● Процедура проверки.

Проверить правильность установки проигрывателя компакт-дисков / мультимедийного проигрывателя в сборе.

Нормально – поврежден компакт-диск. Ненормально – отремонтировать и заменить проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.

11. Не производится прием радиовещательных передач (плохое качество приема).

● Процедура проверки.

1. Проверить функцию автоматического поиска радиоприемника.
Нормально – отремонтировать и заменить радиоприемник с магнитофоном / проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.				Ненормально – перейти к выполнению следующей операции.
2. Проверить наличие наведенных помех от другого работающего электрооборудования (например, стеклоочистителей, нагнетателя системы кондиционирования, стеклоподъемников с электроприводом и т.п.).
В случае обнаружения помех, они и являются причиной низкого качества приема.		Ненормально – перейти к выполнению следующей операции.
3. Проверить наличие помех на печатной антенне.
Установить ключ в замке зажигания в положение 'ACC', включить радиоприемник в диапазоне амплитудной модуляции, проверить, возникает ли шум в динамиках, если положить отвертку на антенну.
Нормально – отремонтировать и заменить радиоприемник с магнитофоном / проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.			Ненормально – перейти к выполнению следующей операции.
4. Проверить антенну аудиосистемы в сборе.
Отсоединить разъем антенны аудиосистемы в сборе, соединить разъем радиоприемника, установить ключ в замке зажигания в положение ACC, включить радиоприемник и установить режим АМ. Проверить, возникает ли шум в динамиках, если положить на основание антенны аудиосистемы отвертку, тонкую проволоку или подобный металлический предмет.
Нормально – перейти к выполнению следующей операции.	Ненормально – отремонтировать и заменить радиоприемник с магнитофоном / проигрыватель компакт-дисков / мультимедийный проигрыватель в сборе.

12. Не работает сенсорный переключатель.

● Процедура проверки.

1. Проверить поверхность сенсорного экрана на предмет образования пятен.
В случае обнаружения очистить поверхность от грязи.	Нормально – перейти к выполнению следующей операции.
2. Проверить реагирование сенсорного выключателя.
Нормально – перейти к выполнению следующей операции.	Ненормально – отремонтировать и заменить мультимедийный проигрыватель в сборе.
3. Проверить мультимедийный проигрыватель в сборе.
(1). Проверить электрическое напряжение между контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В. (2). Измерить электрическое сопротивление между контактом A7 разъема аудиосистемы и массой кузова автомобиля, измеренное значение не должно превышать 1 Ом. (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.
В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.	Нормально – перейти к выполнению следующей операции.

4. Проверить обмен данными между аудиосистемой и системой навигации.

(1). Отсоединить разъемы кабельной шины R25, R28 проигрывателя VCD.

(2). Отсоединить разъемы кабельной шины N5, N6 системы GPS.

(1). Измерить сопротивление между контактами 7-N5 и 7-R25, сопротивление между контактами 8-N5 и 8-R25, сопротивление между контактами 9-N5 и 9-R25, сопротивление между контактами 10-N5 и 10-R25, сопротивление между контактами 11-N5 и 11-R25, все измеренные значения не должны превышать 1 Ом.

(2). Измерить сопротивление между контактом 7-N5 и массой кузова, сопротивление между контактом 8-N5 и массой кузова, сопротивление между контактом 9-N5 и массой кузова, сопротивление между контактом 10-N5 и массой кузова, сопротивление между контактом 11-N5 и массой кузова, все измеренные значения должны быть не менее 100 Ом.

Нормально – отремонтировать и заменить мультимедийный проигрыватель в сборе.

В случае обнаружения неполадок отремонтировать или заменить кабельную шину и разъемы.

13. Не откидывается и не открывается экран проигрывателя VCD.

● Процедура проверки.

1. Проверить экран дисплея в сборе.
Проверить подвижные части устройства на предмет попадания грязи.
В случае обнаружения очистить устройство от грязи.	Нормально – перейти к выполнению следующей операции.
2. Проверить возможность выполнения других функций мультимедийного проигрывателя в сборе.
Ненормально – выполнить необходимую проверку и ремонт.		Нормально – отремонтировать и заменить мультимедийный проигрыватель в сборе.
