C0037 - Слишком высокое выходное напряжение аккумулятора.

№ операции

Действия

Стандартные результаты проверки

Да

Нет

1

Самодиагностика

Завершено или нет

Перейти к следующей операции

Перейти к четвертой операции

2

1. Подключить вольтметр к отрицательному и положительному контактам аккумулятора.

2. Выключить все вспомогательные устройства.

3. Запустить двигатель.

4. Разогнать двигатель до 2000 об/мин и считывать показания вольтметра в течение нескольких секунд.

<16,0В

Перейти к следующей операции

Перейти к пятой операции

№ операции

Действия

Стандартные результаты проверки

Да

Нет

3

1. Подключить прибор диагностики неисправностей, и выбрать список данных антиблокировочной системы.

2. Разогнать двигатель до 2000 об/мин и считывать показания напряжения в списке данных в течение нескольких секунд.

<16,0В

Перейти к шестой операции

Перейти к седьмой операции

4

Проверить цепь диагностики.

Завершено или нет

Перейти к первой операции

Проверить

5

Проверить и отремонтировать систему запуска двигателя и систему зарядки аккумулятора.

Нормальное состояние

Перейти к восьмой операции

Перейти к седьмой операции

6

Носит ли неисправность прерывистый характер.

В случае обнаружения

Перейти ко второй операции

Перейти к седьмой операции

7

Заменить электронный блок управления.

Нормальное состояние

Перейти к следующей операции

8

Удалить код неисправности с помощью диагностического прибора.

Код заменен

Перейти к первой операции

Нормальное состояние

C0042 - Разрыв цепи электропривода насоса антиблокировочной системы.

№ операции

Действия

Стандартные результаты проверки

Да

Нет

1

Самодиагностика

Завершено или нет

Перейти к следующей операции

Перейти к четвертой операции

2

1. Установить ключ в замке зажигания в положение 'OFF'.

2. Отсоединить проводной разъем электронного блока управления.

3. Отсоединить электронный блок управления от гидравлического блока управления.

4. Проверить разъем между электронным блоком управления и гидравлическим блоком управления на предмет наличия повреждений, образования коррозии, неправильного соединения или утечки тормозной жидкости.

В случае обнаружения

Перейти к следующей операции

Перейти к пятой операции

3

Подключить омметр к контактам 1 и 2 гидравлического блока управления, измерить сопротивление.

<2 Ом

Перейти к шестой операции

Перейти к седьмой операции

4

Проверить цепь диагностики.

Завершено или нет

Перейти к первой операции

Проверить

№ операции

Действия

Стандартные результаты проверки

Да

Нет

5

1. В случае обнаружения деформации или следов коррозии заменить электронный блок управления и/или гидравлический блок управления.

2. В случае обнаружения утечки тормозной жидкости заменить электронный блок управления и/или гидравлический блок управления.

В случае обнаружения

Перейти к восьмой операции

Перейти к следующей операции

6

Заменить электронный блок управления.

Восстанавливается нормальное состояние

Перейти к восьмой операции

Перейти к следующей операции

7

Заменить гидравлический блок управления.

Восстанавливается нормальное состояние

Перейти к следующей операции

8

Удалить код неисправности с помощью диагностического прибора.

Код заменен

Перейти к первой операции

Нормальное состояние

C0055 - Внутренний отказ электронного блока управления антиблокировочной системы.

№ операции

Действия

Стандартные результаты проверки

Да

Нет

1

Самодиагностика

Завершено или нет

Перейти к следующей операции

Перейти к пятой операции

2

1. Подключить прибор диагностики неисправностей.

2. Установить ключ в замке зажигания в положение 'ON', не запускать двигатель.

3. Проверить наличие кодов диагностики неисправностей.

Наличие других кодов

Перейти к шестой операции

Перейти к следующей операции

3

1. Установить ключ в замке зажигания в положение 'OFF'.

2. Отсоединить проводной разъем электронного блока управления.

3. Проверить разъем на предмет образования деформации, коррозии или неправильного подключения.

В случае обнаружения

Перейти к седьмой операции

Перейти к следующей операции

4

Заменить электронный блок управления.

Восстанавливается нормальное состояние

Перейти к восьмой операции

Перейти к следующей операции

5

Проверить цепь диагностики.

Завершено или нет

Перейти к первой операции

Проверить

6

Выполнить диагностику по другому коду неисправности.

Нормальное состояние

Перейти ко второй операции

Перейти к следующей операции

7

Проверить и устранить неисправность.

Восстанавливается нормальное состояние

Перейти к следующей операции

8

Удалить код неисправности с помощью диагностического прибора.

Код заменен

Перейти к первой операции

Нормальное состояние

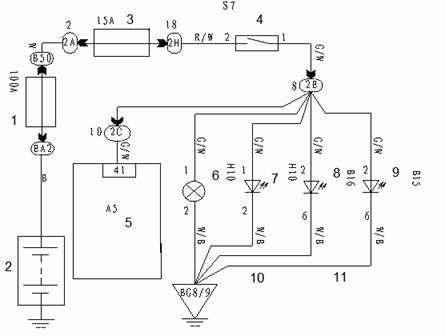

C0091, C0093, C0094, C0095

№ операции

Действия

Стандартные результаты проверки

Да

Нет

1

Самодиагностика

Завершено или нет

Перейти к следующей операции

Перейти к пятой операции

2

Нажать на педаль тормоза, проверить включение тормозных сигналов.

Не горят

Перейти к шестой операции

Перейти к следующей операции

3

1. Установить ключ в замке зажигания в положение 'OFF'.

2. Отсоединить проводной разъем электронного блока управления.

3. Подсоединить вольтметр к контакту 41-A5 электронного блока управления и к массе, измерить напряжение.

<1В

Перейти к следующей операции

Перейти к седьмой операции

4

Заменить электронный блок управления.

Восстанавливается нормальное состояние

Перейти к восьмой операции

Перейти к следующей операции

5

Проверить цепь тормозного сигнала.

В случае обнаружения повреждений

Перейти к следующей операции

Перейти ко второй операции

6

Нажимая педаль тормоза, проверить и отремонтировать цепь соединения с лампой, которая не горит.

Восстанавливается нормальное состояние

Перейти к восьмой операции

Перейти к следующей операции

№ операции

Действия

Стандартные результаты проверки

Да

Нет

7

Полностью проверить все соединения ламп заднего тормоза на предмет неправильного / высокого сопротивления, также проверить напряжение на двух контактах электронного блока управления 5В, измеренное напряжение на которых не должно быть ниже 2В.

Восстанавливается нормальное состояние

Перейти к следующей операции

8

Удалить код неисправности с помощью диагностического прибора.

Код заменен

Перейти к первой операции

Состояние системы нормальное

C0118, C0121, C0122

№ операции

Действия

Стандартные результаты проверки

Да

Нет

1

Самодиагностика

Завершено или нет

Перейти к следующей операции

Перейти к пятой операции

2

1. Установить ключ в замке зажигания в положение 'OFF'.

2. Проверить состояние гидравлического блока управления и электронного блока управления.

В случае обнаружения повреждений

Перейти к шестой операции

Перейти к следующей операции

3

1. Отсоединить проводной разъем электронного блока управления.

2. Отсоединить электронный блок управления от гидравлического блока управления.

3. Проверить электронный и гидравлический блоки управления на предмет образования утечки, коррозии или деформации.

В случае обнаружения повреждений

Перейти к седьмой операции

Перейти к следующей операции

4

1. Подключить прибор диагностики неисправностей.

2. Установить ключ в замке зажигания в положение 'ON', не включать двигатель.

3. Удалить код неисправности с помощью диагностического прибора.

4. Выполнить ходовые испытания автомобиля, проверить систему на предмет возникновения признаков неисправности.

Код отсутствует

Перейти к восьмой операции

Перейти к следующей операции

5

Проверить цепь диагностики согласно стандартной процедуре.

В случае обнаружения повреждений

Перейти к следующей операции

Состояние системы нормальное

6

Заменить поврежденные части.

Восстанавливается нормальное состояние

Перейти к девятой операции

Перейти к следующей операции

7

Заменить гидравлический блок управления.

Восстанавливается нормальное состояние

Перейти к девятой операции

Перейти к следующей операции

№ операции

Действия

Стандартные результаты проверки

Да

Нет

8

Заменить электронный блок управления.

Восстанавливается нормальное состояние

Перейти к следующей операции

9

Удалить код неисправности с помощью диагностического прибора.

Код заменен

Перейти к первой операции

Состояние системы нормальное

C0127 - Не выключается тормозной сигнал.

№ операции

Действия

Стандартные результаты проверки

Да

Нет

1

Самодиагностика

Завершено или нет

Перейти к следующей операции

Перейти к пятой операции

2

Нажать на педаль тормоза, проверить включение тормозных сигналов.

Не горят

Перейти к шестой операции

Перейти к следующей операции

3

1. Установить ключ в замке зажигания в положение 'OFF'.

2. Отсоединить проводной разъем электронного блока управления.

3. Подсоединить вольтметр к контакту 41-A5 электронного блока управления и к массе, измерить напряжение.

<2В

Перейти к следующей операции

Перейти к седьмой операции

4

Заменить электронный блок управления.

Восстанавливается нормальное состояние

Перейти ко второй операции

Перейти к следующей операции

5

Проверить цепь тормозного сигнала.

В случае обнаружения повреждений

Перейти к следующей операции

Состояние системы нормальное

6

Нажимая педаль тормоза, проверить и отремонтировать цепь соединения с лампой, которая не горит.

Восстанавливается нормальное состояние

Перейти к восьмой операции

Перейти к следующей операции

7

Полностью проверить все соединения ламп заднего тормоза на предмет неправильного / высокого сопротивления, также проверить напряжение на двух контактах электронного блока управления 5В, измеренное напряжение на которых не должно быть ниже 2В.

Восстанавливается нормальное состояние

Перейти к следующей операции

8

Удалить код неисправности с помощью диагностического прибора.

Код заменен

Перейти к первой операции

Состояние системы нормальное

C0151, C0152, C0153, C0154 – Замедленный сброс давления колесного тормоза.

№ операции

Действия

Стандартные результаты проверки

Да

Нет

1

Самодиагностика

Завершено или нет

Перейти к следующей операции

Перейти к проверке тормозной системы

2

1. Подключить прибор диагностики неисправностей.

2. Установить ключ в замке зажигания в положение 'ON', не включать двигатель.

3. Проверить коды неисправности антиблокировочной системы.

Наличие других кодов

Перейти к схеме проверки по соответствующему коду

Перейти к следующей операции

3

Разогнать автомобиль до 56 км/час, затем медленно затормозить его до полной остановки, проверить данные по всем датчикам частоты вращения.

Наличие нештатных ситуаций

Перейти к схеме проверки по соответствующему коду

Перейти к следующей операции

4

Выполнить основную проверку тормозной системы по следующим аспектам:

Загрязнение тормозной жидкости.

Слишком большая сила сопротивления торможению.

Состояние системы подвески.

Исправное состояние

Перейти к седьмой операции

Перейти к следующей операции

5

1. Удалить код неисправности с помощью диагностического прибора.

2. Нажать на педаль тормоза.

3. Вывести соответствующую информацию с помощью диагностического прибора.

Если педаль тормоза ослаблена

Перейти к схеме проверки по соответствующему коду

Перейти к следующей операции

6

Заменить гидравлический блок управления.

Восстанавливается нормальное состояние

Перейти к следующей операции

7

1. Удалить код неисправности с помощью диагностического прибора.

2. Выполнить ходовые испытания с включением антиблокировочной системы.

Код неисправности заменен

Перейти ко второй операции

Состояние системы нормальное
