33

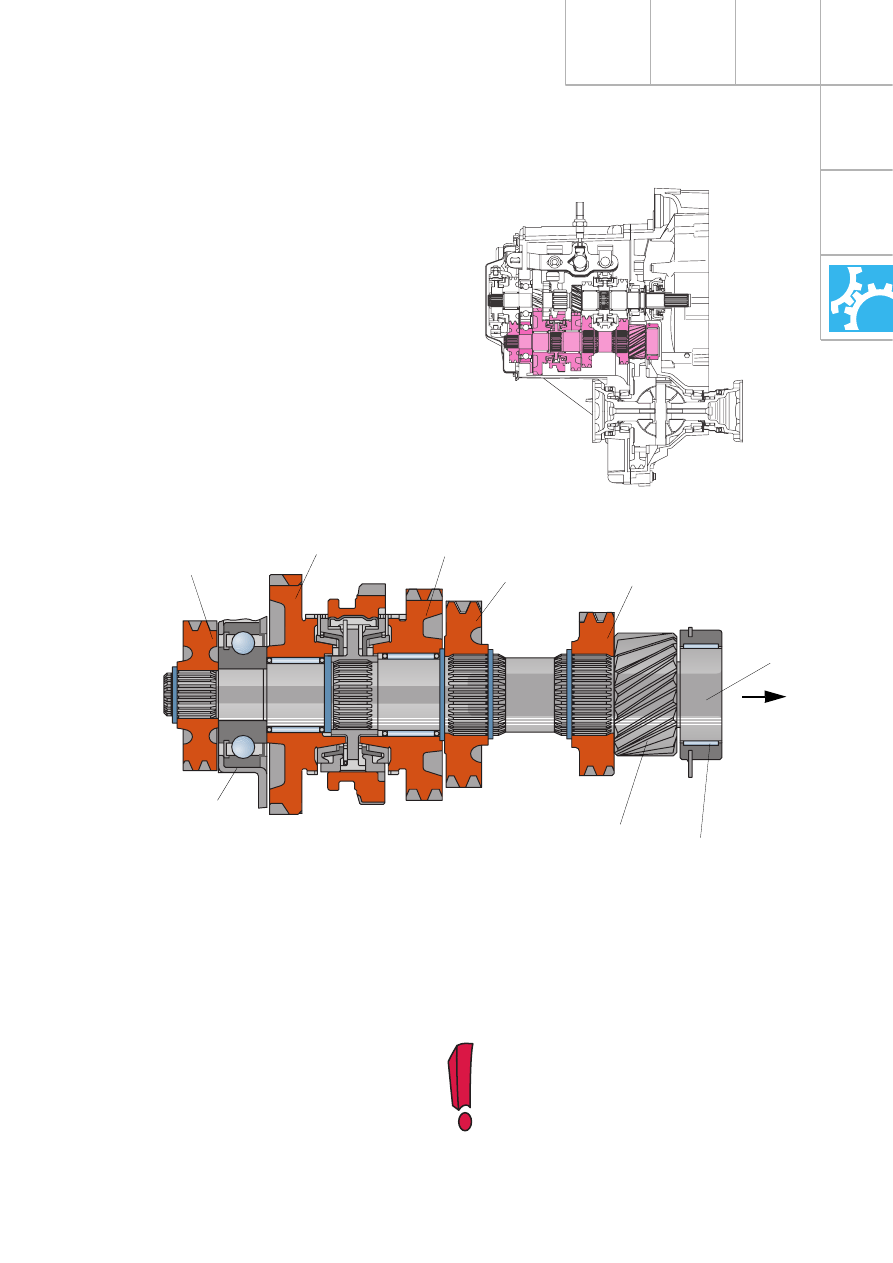

Вторичный вал

Вторичный вал также закреплен по
классической схеме: с одной неподвижной и
одной плавающей опорами.

Аналогично первичному валу он вращается:
–   на цилиндрическом роликовом

подшипнике (плавающая опора) в картере
сцепления;

–   на радиальном шарикоподшипнике

(неподвижная опора) общего с первичным
валом подшипникового узла в картере КП.

Для уменьшения массы вторичный вал имеет
сквозное сверление.

На вторичном валу вращаются снабженные
игольчатыми подшипниками шестерни 1!й и
2!й передач.

Шестерни 3!й, 4!й, 5!й передач и ступица
синхронизатора 1!й/2!й передач посажены
на мелкомодульные шлицы вала.

Они удерживаются на месте стопорными
кольцами.

SSP247_041

SSP247_042

Шестерня 5!й передачи

Подшипниковый узел
с радиальным
шарикоподшипником

Ведущая шестерня
главной передачи

Цилиндрический
роликовый
подшипник

Шестерня 4!й
передачи

Сквозное
сверление для
уменьшения
массы

Шестерня 3!й
передачи

Свободно
вращающаяся
шестерня 2!й
передачи

Свободно
вращающаяся
шестерня 1!й
передачи

Радиальные шарикоподшипники
первичного и вторичного валов
образуют общий подшипниковый узел и
заменяются только вместе.

34

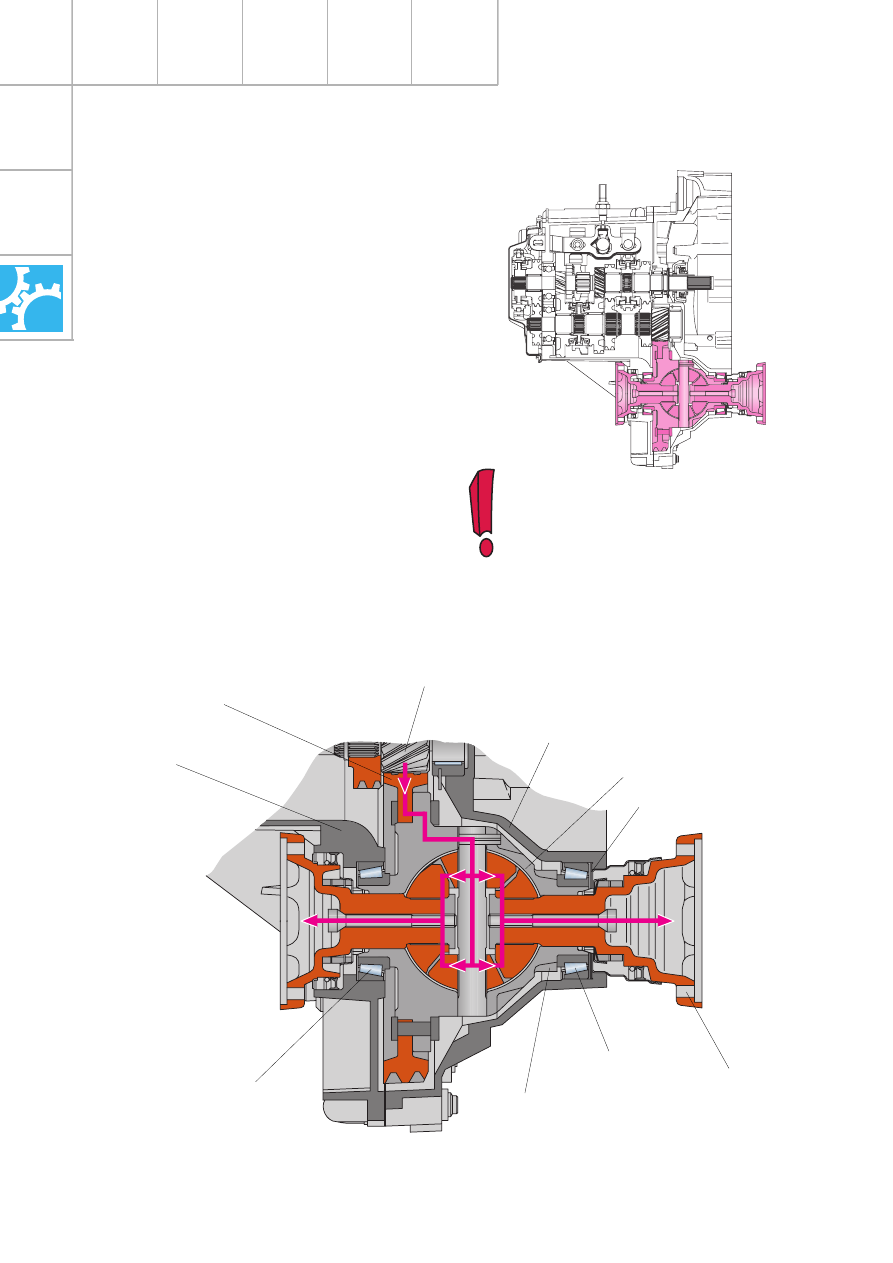

Дифференциал

Дифференциал (с фланцами для
подсоединения приводных валов) объединен
с коробкой передач в один узел.

Он опирается на два конических роликовых
подшипника пониженного трения,
установленных в картерах КП и сцепления.

Его корпус уплотнен манжетными
уплотнениями (разного размера слева и
справа).

Зубчатое колесо главной передачи
приклепано к корпусу дифференциала и
составляет пару с шестерней на вторичном
валу и самим вторичным валом
соответственно (для уменьшения шумов
в коробке  передач).

Задающий ротор датчика спидометра
является частью корпуса дифференциала.

Коробка передач

После замены узлов и деталей,
влияющих на зазор в конических
роликовых подшипниках, необходимо
отрегулировать дифференциал.
Регулировка осуществляется путем
установки в картере сцепления
подходящей регулировочной шайбы.
Инструкции см. в руководстве по
ремонту!

SSP247_043

SSP247_044

Вторичный вал

Шестерня главной
передачи

Картер коробки
передач

Картер сцепления

Корпус дифференциала

Регулировочная
шайба

Вал с фланцем

Конический роликовый
подшипник

Задающий ротор
для измерения
частоты вращения

Конический
роликовый
подшипник

35

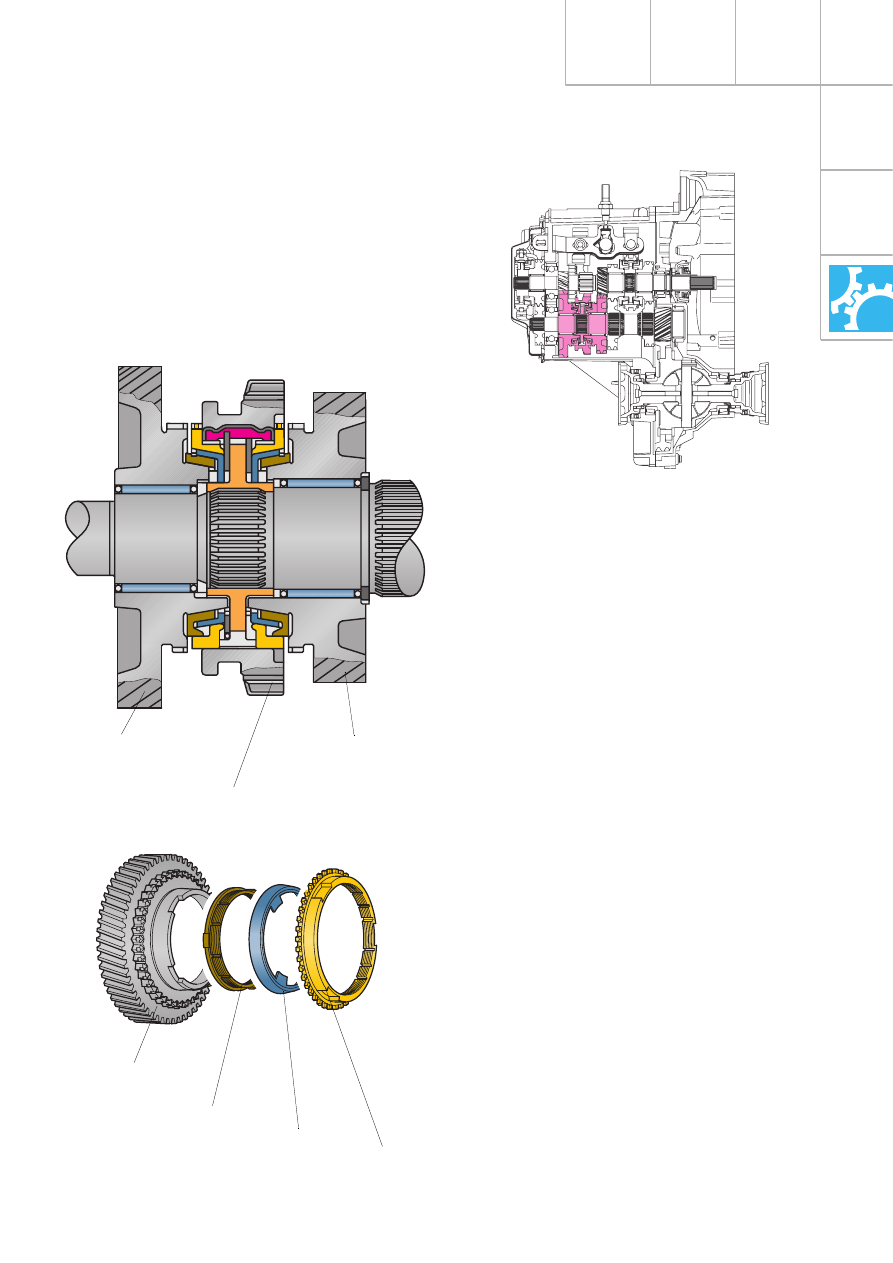

Двойной синхронизатор

Передачи 1 и 2 имеют двойной
синхронизатор. Этот синхронизатор имеет
дополнительное промежуточное кольцо.

Двойной синхронизатор повышает комфорт
при переключении с третьей передачи на
вторую и со второй передачи на первую.

Так как у такого синхронизатора в два раза
больше конических трущихся поверхностей,
то эффективность синхронизатора
повысилась примерно на 50% и вдвое
уменьшилось усилие переключения.

Двойной синхронизатор состоит из:

–   внутреннего кольца;
–   промежуточного кольца;
–   блокирующего кольца (наружного).

Синхронизация осуществляется за счет пар
трения, образованных перечисленными
выше кольцами.

Муфта и ступица
синхронизатора 1 и 2!й
передач

Блокирующее
кольцо
(наружное)

Промежуточное
кольцо

Внутреннее
кольцо

Свободно
вращающаяся
на валу
шестерня

SSP247_047

Свободно вращающаяся
шестерня 1!й передачи

Свободно вращающаяся
шестерня 2!й передачи

SSP247_046

SSP247_045

36

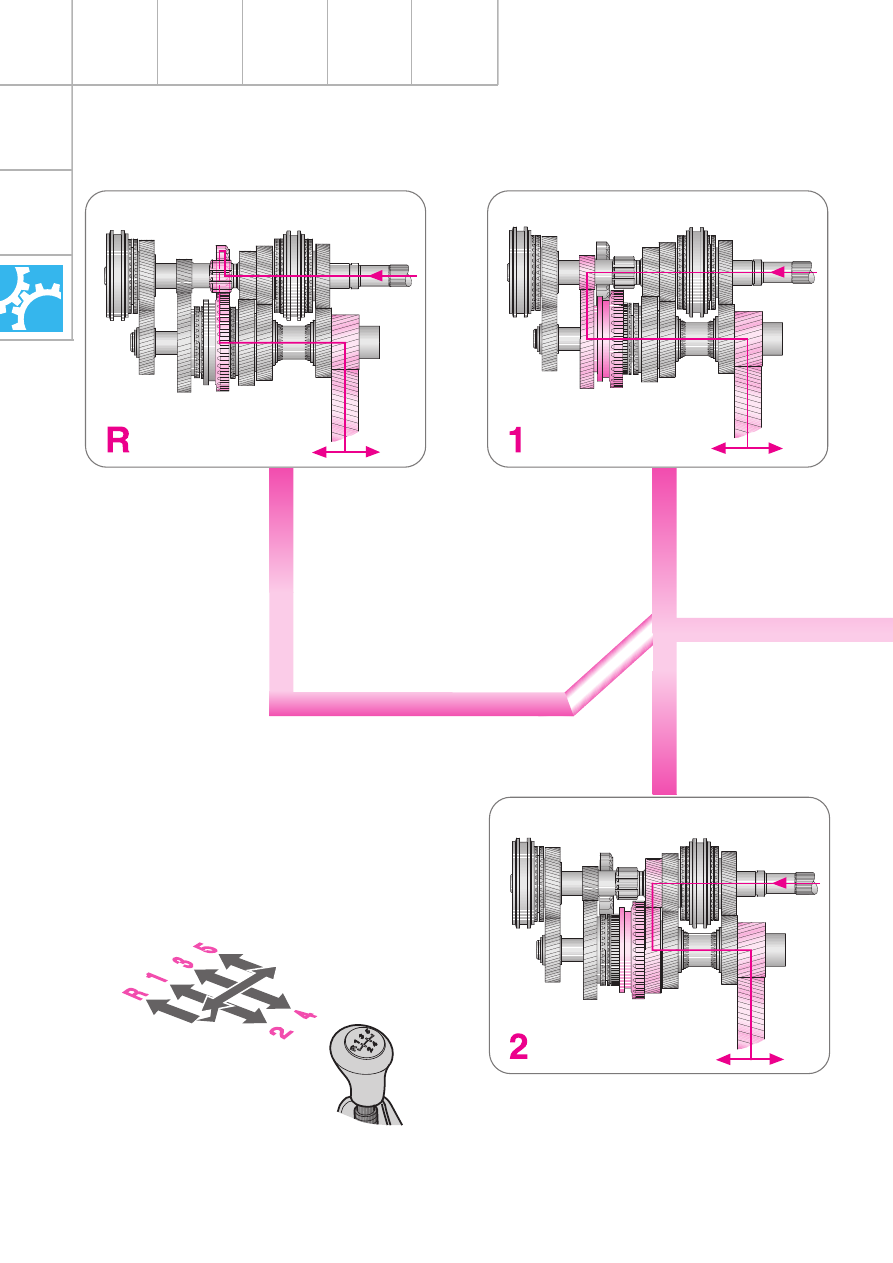

Передача крутящего момента

Коробка передач

SSP247_049

SSP247_048

SSP247_051

SSP247_050
