54

Датчики (для распознавания состояния) и
исполнительные механизмы вместе с блоком
управления служат для автоматической
регулировки температуры и интенсивности
подачи воздуха.

Конструкция и принцип
действия

Полностью автоматическая климатическая
установка работает так же, как установка на
Audi A4. Она только была адаптирована
к центральной консоли Audi A2.

Отопление/климатическая

установка

SSP240_001

В Audi A2 работают три шины с разной
скоростью передачи данных. Блок
управления комбинации приборов служит
в качестве межсетевого интерфейса.
При отказе одного из двух проводов шина
CANкомфорт продолжает работать, но уже
в аварийном режиме. В память
неисправностей записывается
соответствующая ошибка.

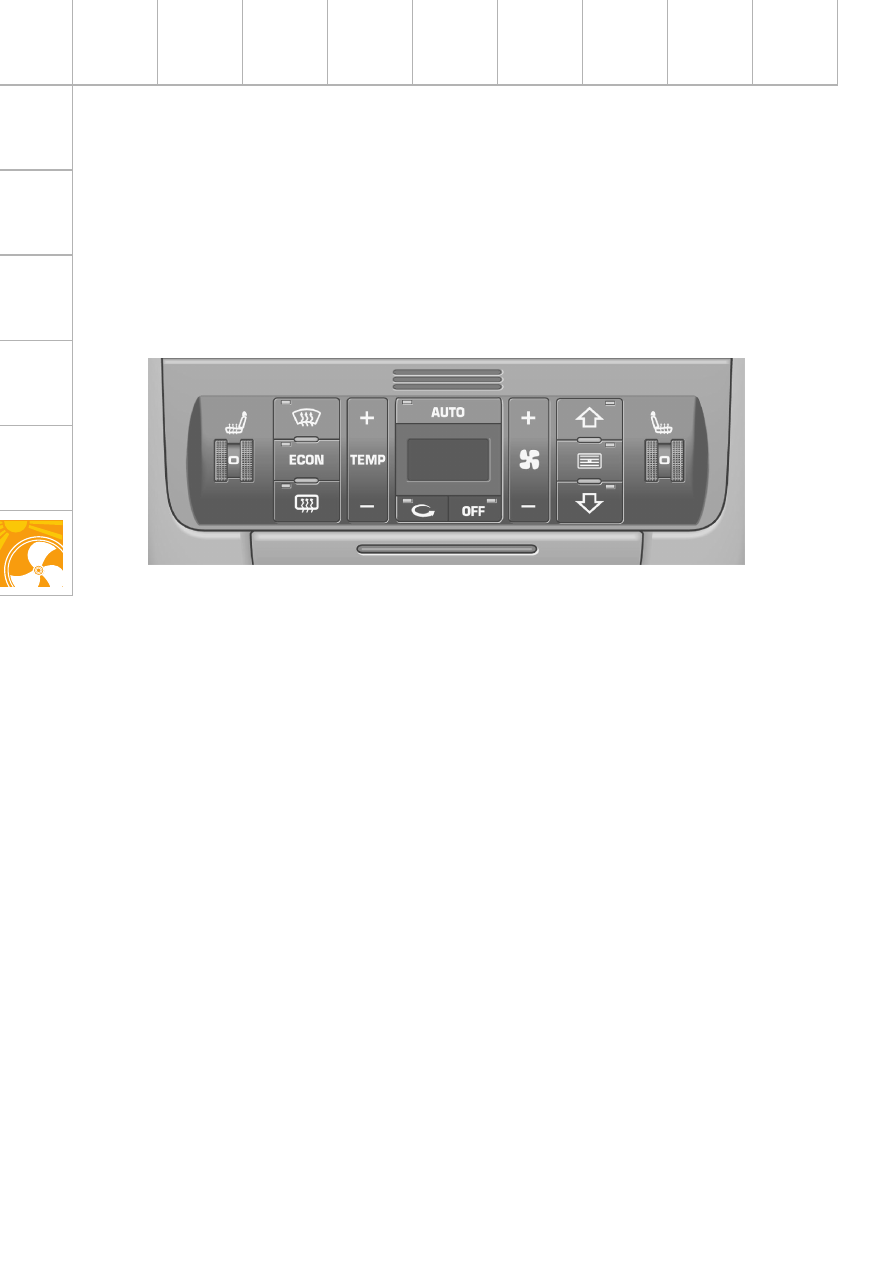

При включении зажигания панель
управления и индикации E87 начинает
работать с использованием настроек
температуры, распределения потоков
воздуха и скорости работы приточного
вентилятора, которые действовали, когда
зажигание было в последний раз выключено
тем же ключом.

Ключ опознается путем считывания
фиксированного кода транспондера. Блок
управления и индикации E87 получает эту
информацию по шине CAN от блока
управления иммобилайзера.

Блок управления систем комфорта соединён
шинами с другими блоками. С какими
конкретно — зависит от комплектации
автомобиля.

J104

Блок управления ABS с EDS

J217

Блок управления АКП

J285

Блок управления с дисплеем
в комбинации приборов

J537

Блок управления 4LV (двигателя)

E87

Блок индикации и управления
климатической установки

55

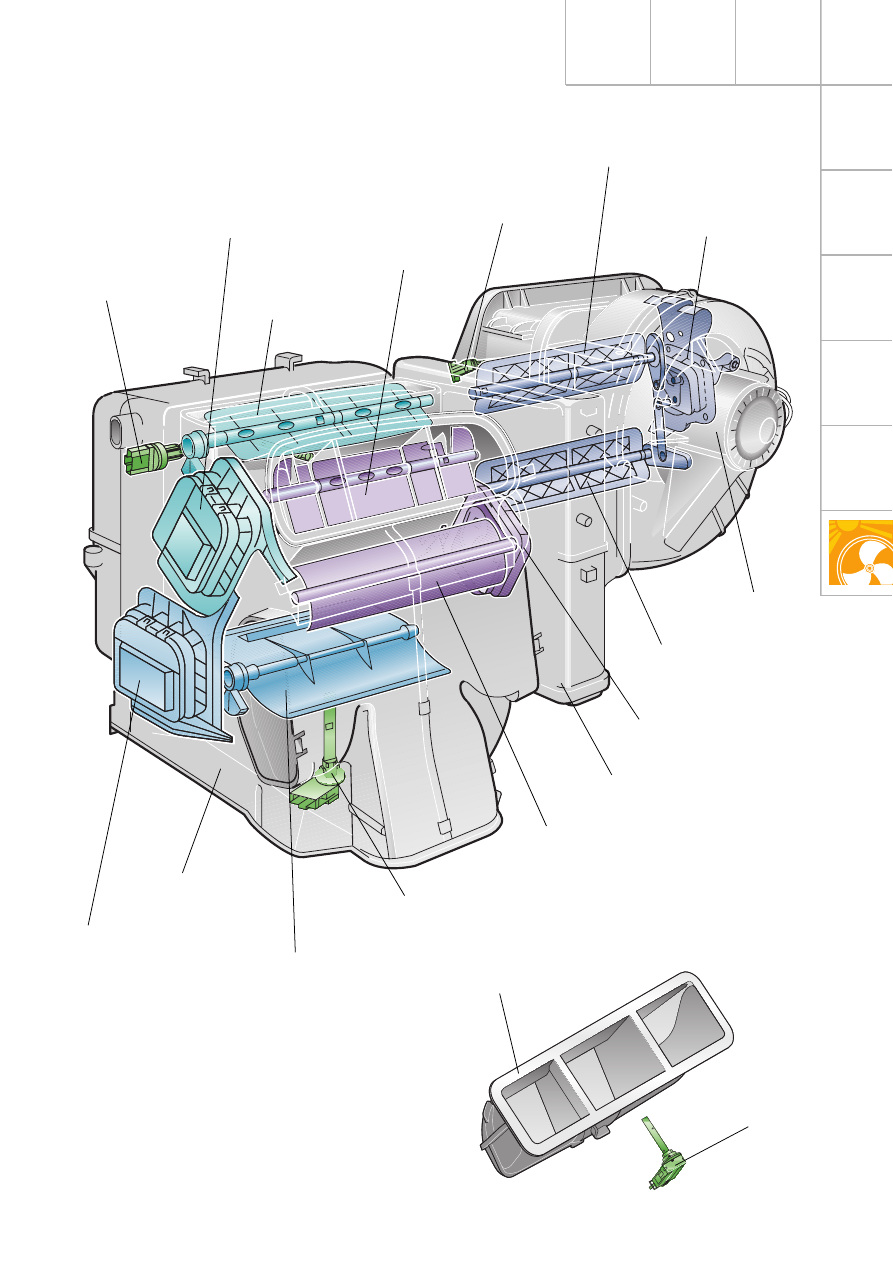

Модуль климатической установки

SSP240_002

Датчик
температуры на
дефлекторе
испарителя G263

Электродвигатель
заслонки оттаивателя
V107

Датчик температуры в
канале забора приточного
воздуха G89

Заслонка
оттаивателя

Центральная
заслонка

Гнездо салонного
фильтра

Электродвигатель
центральной заслонки
V70

Заслонка
рециркуляции

Приточный
вентилятор V2

Электродвигатель
заслонки рециркуляции
V113

Заслонка приточного
воздуха

Теплообменник и
дополнительный
отопитель PTC Z35

Датчик температуры на
дефлекторе в пространстве
для ног G192

Заслонка в пространстве
для ног

Заслонка регулировки
температуры

Электродвигатель
заслонки регулировки
температуры V68

SSP240_043

Распределитель потоков
воздуха по дефлекторам в
передней панели

Климатическая установка представляет
собой модульную систему. Добавлением или
заменой узлов базовый вариант может быть
преобразован в другие варианты:
с полуавтоматической или автоматической
регулировкой, дополнительным отопителем,
для автомобилей с левым или правым рулём.

Датчик температуры на
центральном
дефлекторе G191

56

После отсоединения разъёма балластный
резистор вынимается поворотом против
часовой стрелки.

На автомобилях с климатической установкой
балластный резистор отсутствует.
Приточным вентилятором управляет блок
J126. Для замены этого блока необходимо
снять вещевой ящик и приточный
вентилятор.

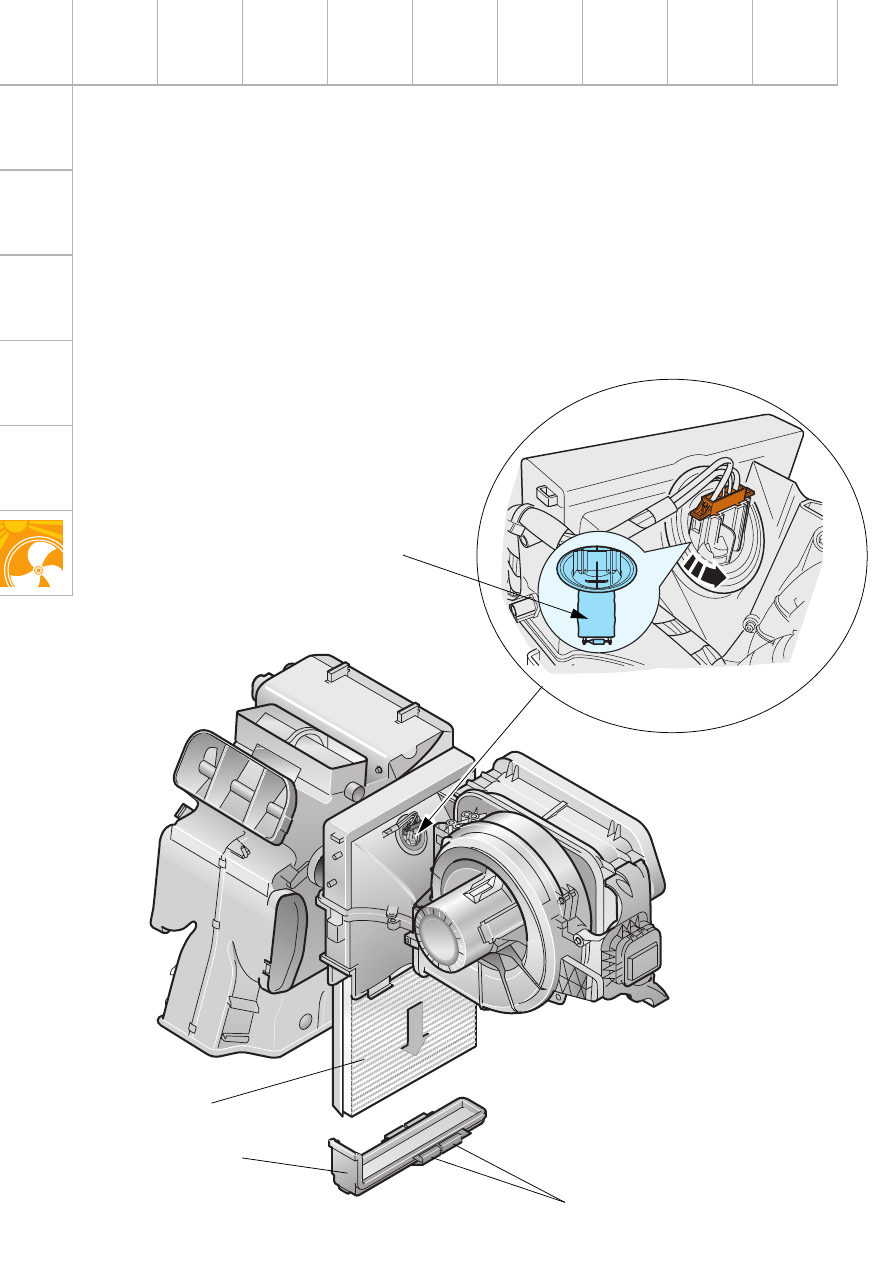

Салонный фильтр находится в гнезде,
расположенном между приточным
вентилятором и распределителем потоков
воздуха.

Его можно заменить из салона.

Для того чтобы вынуть фильтр, необходимо
удалить его крышку (сдвижные защелки).

Для снятия балластного резистора
приточного вентилятора N24 на автомобилях
без климатической установки необходимо
удалить вещевой ящик.

Отопление/климатическая

установка

SSP240_003

Крышка фильтра

Салонный фильтр

Сдвижные защёлки

Балластный резистор
приточного
вентилятора N24

57

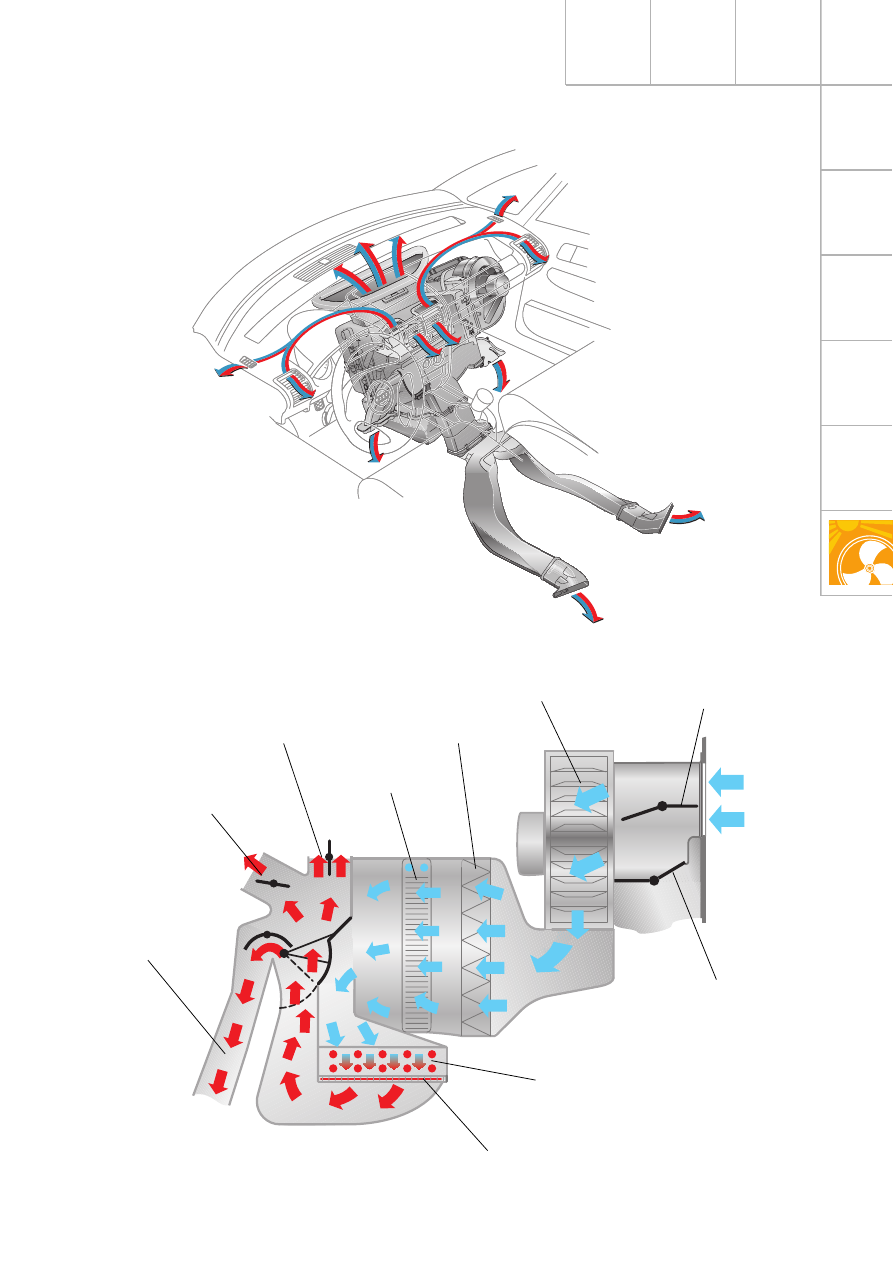

Распределение потоков воздуха
в автомобиле

SSP240_008

Распределение воздуха

Приточный
воздух

Заслонка
воздухозаборника

Салонный
фильтр

Приточный вентилятор

Дефлекторы подачи
воздуха на ветровое
стекло

Дефлекторы в
передней панели

Дефлекторы в
пространстве
для ног

Заслонки
рециркуляции

Теплообменник

Дополнительный электроотопитель
(дополнительный отопитель PTC —
только при дизельном двигателе и не
для стран с холодным климатом.)

SSP240_007

Испаритель
