Механическая КП

На Audi A1 устанавливаются механические коробки передач
концерна Volkswagen. Они отличаются высоким качеством,
небольшой массой и высокой эффективностью, и самым наи-
лучшим образом зарекомендовали себя в Audi A2, A3 и Audi TT.
Для установки на Audi A1 коробки передач были соответствую-
щим образом модернизированы и адаптированы.

В сочетании со следующими двигателями применяется функция
Старт-стоп:

двигатель 1,2 л TFSI (63 кВт)

•

двигатель 1,4 л TFSI (90 кВт)

•

двигатель 1,6 л TDI (66/77 кВт)

•

477_176

В сочетании с функцией Старт-стоп устанавливается датчик
нейтрального положения коробки передач G701. Датчик G701
позволяет запустить двигатель только в том случае, когда —
помимо соблюдения других критериев — коробка передач
гарантировано находится в нейтральном положении.

Существует два исполнения датчика G701:

датчик G701 — установлен в МКП 02T, 02U, и 0A8 — генери-

•

рует ШИМ-сигнал для блока управления двигателя (номер
детали 02T 906 207 A)
датчик G701 — установлен в МКП 02R — генерирует сигнал

•

напряжения для блока управления двигателя (номер детали
02T 906 207).

При замене контролировать установку правильных датчиков!

Коробки передач 02T и 02U идентичны по базовой конструкции.
В коробке передач 02U всего лишь добавлена 6-я передача.

Коробка передач 02T агрегатируется с двигателем 1,2 л TFSI
(63 кВт). У производителя эта МКП имеет обозначение
MQ200-5F. Максимальная скорость достигается на 5-й передаче.

Коробка передач 02U агрегатируется с двигателем 1,4 л TFSI
(90 кВт). У производителя эта МКП имеет обозначение
MQ200-6F. Максимальная скорость достигается на 5-й передаче.

Более подробную информацию о механических КП 02T и 02U
можно получить из передачи iTV от 23.09.2009, рассказываю-
щей о практически идентичной по конструкции МКП 0AJ.

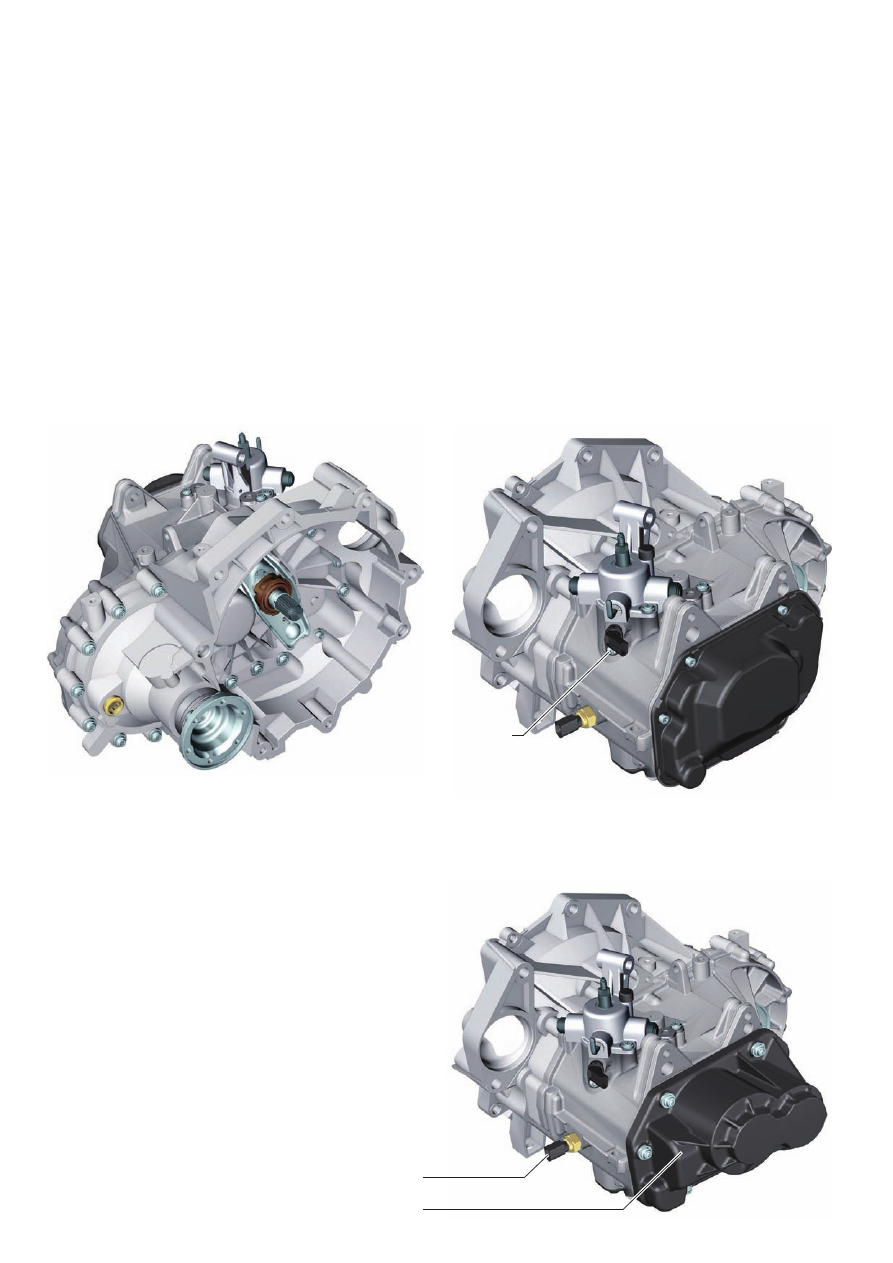

6-ступенчатая МКП 02U (MQ200-6F)

5-ступенчатая МКП 02T (MQ200-5F)

G701 — датчик нейтрального
положения КП (к блоку
управления двигателя J623)

477_174

477_175

F4 — выключатель фонарей заднего хода
(к блоку управления бортовой сети J519)

Монтажное пространство для 6-й передачи

Коробка передач

27

477_180

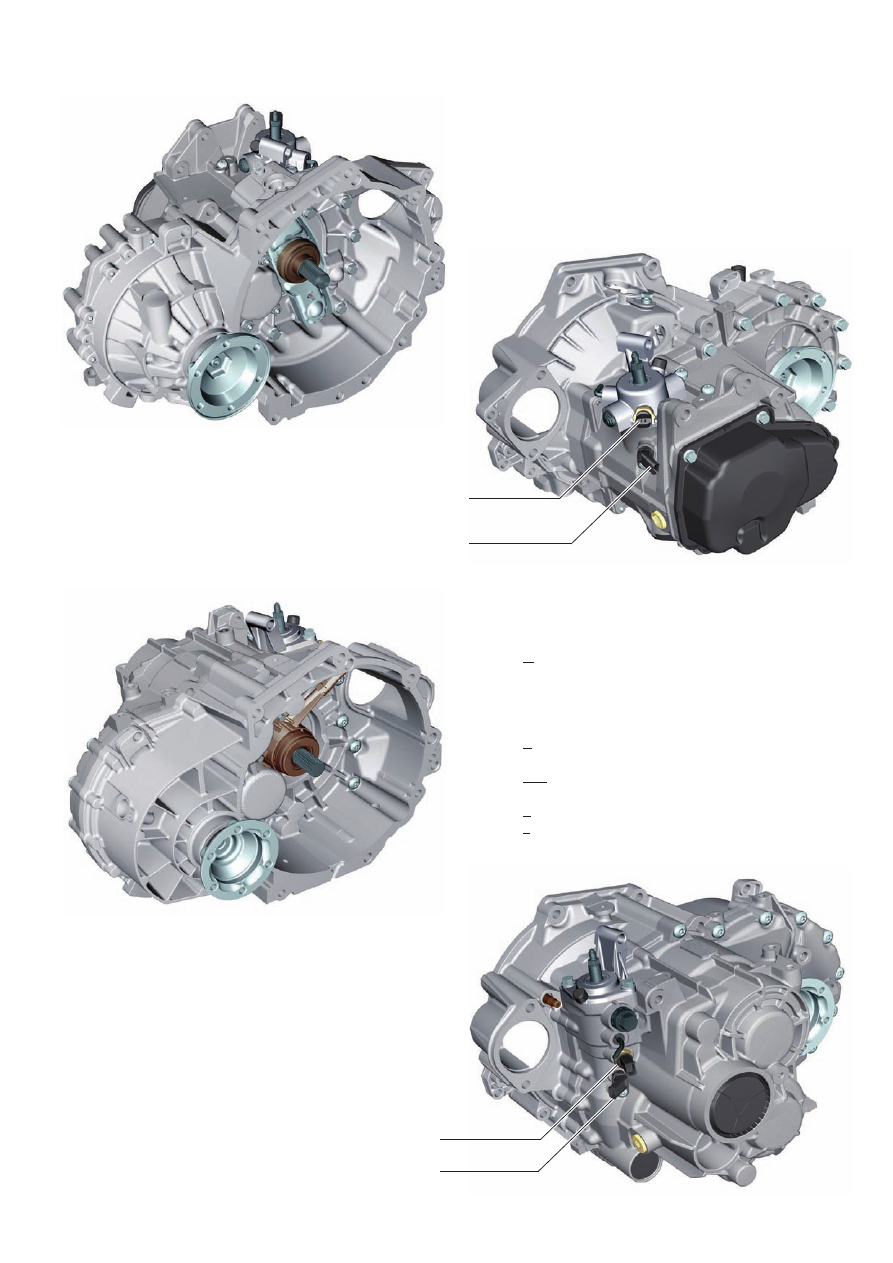

5-ступенчатая МКП 02R (MQ250-5F)

Коробка передач 02R агрегатируется с двигателями 1,6 л TDI
(66 кВт и 77 кВт). У производителя эта МКП имеет обозначение
MQ250-5F. Максимальная скорость с двигателем мощностью
66 кВт достигается на 4-й передаче, а с двигателем мощностью
77 кВт — на 5-й передаче.

Более подробную информацию о механической КП 02R можно
получить из передачи iTV от 22.09.2009, рассказывающей о
практически идентичной по конструкции МКП 02S.

6-ступенчатая МКП 0A8 (MQ350-6F)

Расшифровка обозначения производителя:
например, MQ350-6F



M

механическая КП



A

автоматическая КП



D

 коробка передач DSG («двухконтурная» коробка
передач с двумя фрикционными муфтами)



V

вариатор



Q

поперечная установка



L

продольная установка



350

 номинальный передаваемый крутящий
момент



6

количество ступеней передач



F

передний привод



A

полный привод

У производителя МКП 0A8 имеет обозначение MQ350-6F.
Механическая коробка передач 0A8 предназначена для
агрегатирования с особо мощными двигателями и будет
устанавливаться позже.

Более подробная информация о МКП 0A8 содержится
в программе самообучения SSP 205, рассказывающей о первой
МКП этого модельного ряда, коробке передач 02M.

G701 — датчик нейтрального положения КП
(к блоку управления двигателя J623)

F4 — выключатель фонарей заднего хода
(к блоку управления бортовой сети J519)

477_177

477_178

477_179

G701 — датчик нейтрального положения
КП (к блоку управления двигателя J623)

F4 — выключатель фонарей заднего хода
(к блоку управления бортовой сети J519)

28

Автоматическая КП

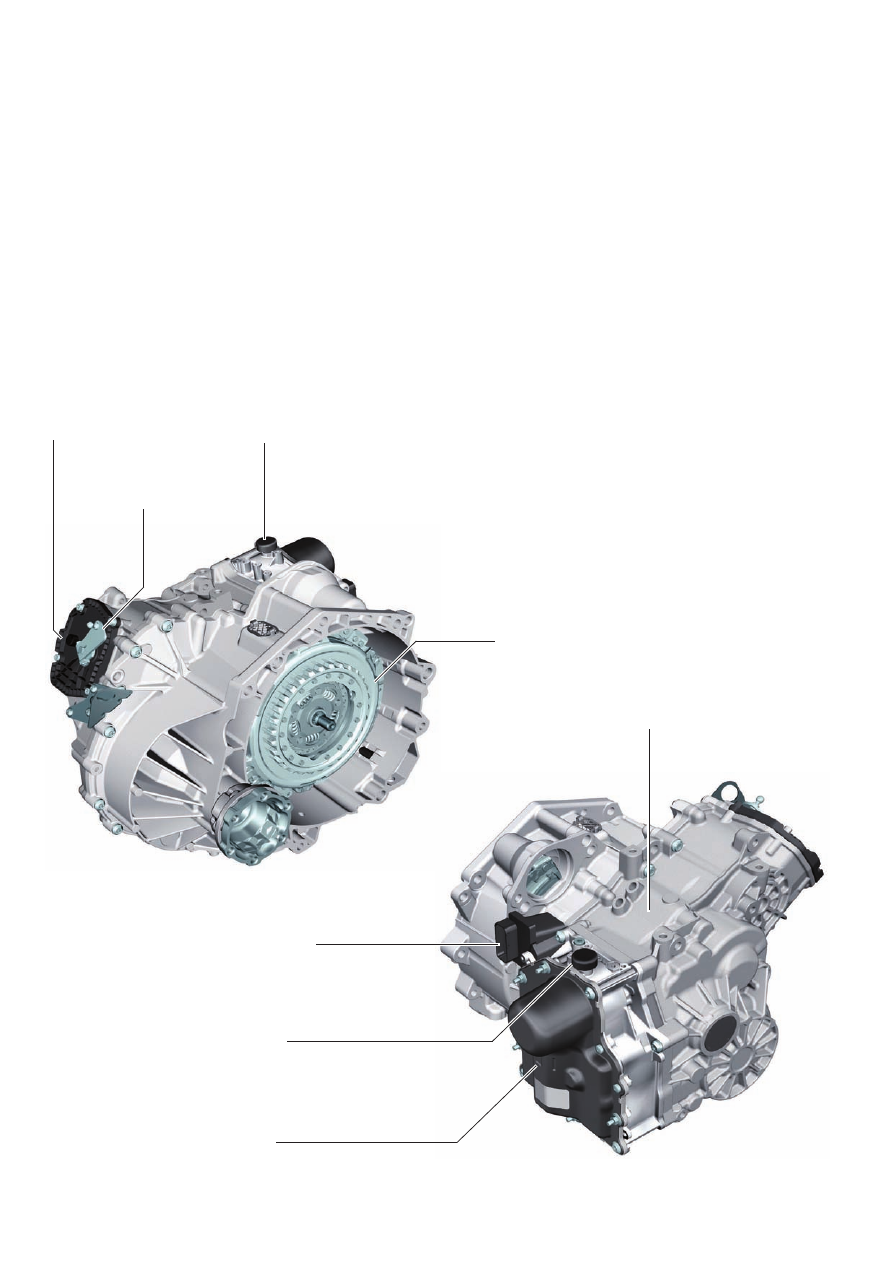

7-ступенчатая КП DSG 0AM (S tronic)

Преимуществами коробки передач S tronic могут воспользо-
ваться и владельцы Audi A1.
Коробка передач S tronic 0AM образцово сочетает спортивность,
динамику и комфортабельность с великолепным полным КПД.

Конструктивные особенности, сухое двойное сцепление и неза-
висимая система смазки обеспечивают особенно высокую
эффективность. Это оказывает исключительно позитивное
влияние на расход топлива A1.

В сочетании с двигателем 1,4 л TFSI (90 кВт) применяется
функция Старт-стоп. Это позволяет еще больше снизить расход
топлива в условиях городского движения.

Коробка передач 0AM может применяться для реализации
функции Старт-стоп без ограничений, благодаря независимой от
двигателя системе смазки. Единственное изменение в конструкции
узлов и деталей для реализации функции Старт-стоп касается
зубчатого венца стартера. Зубчатый венец имеет усиленное испол-
нение ввиду большего количества циклов запуска двигателя.

С двигателем 1,6 л TDI функция Старт-стоп не применяется.
На основании общей концепции создания автомобиля для этого
варианта двигателя функция Старт-стоп не предусматривалась
изначально.

Коробка передач 0AM по заказу может агрегатироваться со
следующими двигателями:

двигатель 1,4 л TFSI (90 кВт)

•

двигатель 1,6 л TDI (66 кВт)

•

Максимальная скорость с обоими двигателями достигается
на 6-й передаче. Коробка передач 0AM у производителя имеет
обозначение DQ200-7F. Описание коробки передач 0AM
приведено в программе самообучения SSP 390.

477_171

477_172

вентиляция контура смазки
МКП

рычаг механизма
блокировки трансмиссии
на стоянке

вентиляция контура смазки
блока Mechatronik

двойное сцепление с сухими сцеплениями

МКП — разделена на две части, независимая
система смазки

разъём блока Mechatronik

вентиляция контура смазки
блока Mechatronik

блок Mechatronik с соб-
ственной системой смазки,
электрическим масляным
насосом с аккумулятором
давления масла

29

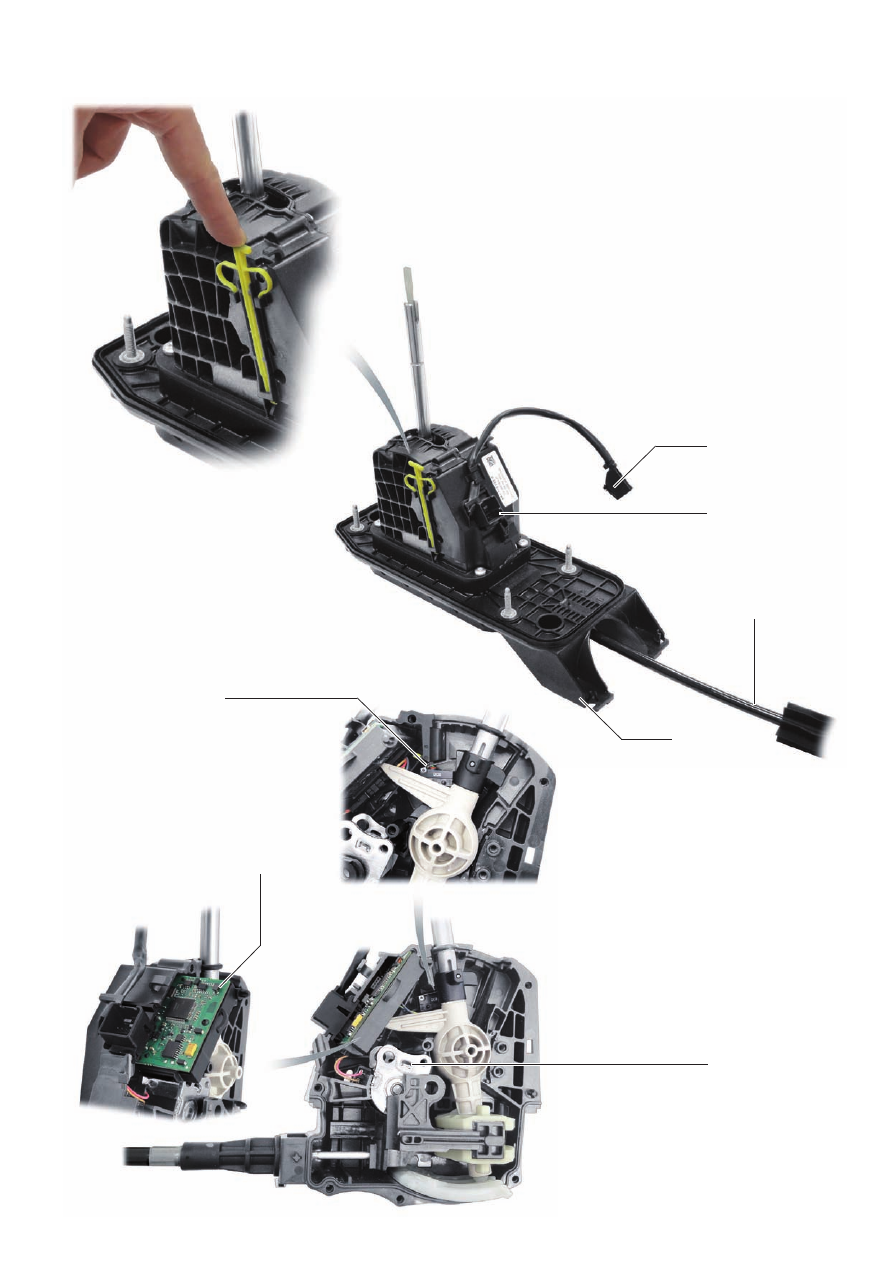

Селектор S tronic (рычаг селектора E313)

Селектор представляет собой компактный узел и включает
следующие узлы и детали:

блок управления датчиков положения селектора J587 с пере-

•

ключателями режима tiptronic
выключатель «селектор заблокирован в положении Р» F319

•

электромагнит блокировки селектора N110

•

трос селектора (для приведения в действие механизма блоки-

•

ровки трансмиссии на стоянке)
аварийный привод

•

кронштейн/переходник (соединение между селектором и

•

кузовом)

Узлы и детали селектора по отдельности не заменяются!
Селектор в A1 соответствует селектору Audi A3,
устанавливаемому с ноября 2009 года.

477_061

477_062

Аварийный привод позволяет переключить
рычаг селектора из положения Р в случае
неисправности механизма блокировки
трансмиссии на стоянке, или при отсутствии
электропитания.

разъём к модулю
индикаторов положения
селектора Y26

разъём к блоку управле-
ния датчиков положения
селектора J587

трос селектора (для при-
ведения в действие меха-
низма блокировки транс-
миссии на стоянке)

электромагнит блоки-
ровки селектора N110

Общее описание принципа действия селектора
приведено в программе самообучения SSP 386.

выключатель «селек-
тор заблокирован
в положении Р» F319

блок управления датчиков положения
селектора J587 с переключателями
режима tiptronic, связь с блоком
Mechatronik осуществляется с помощью
шины CAN-привод

кронштейн/
переходник
