Audi A8 (2003+). Руководство - часть 40

48

Система ESP

Kомпоненты системы

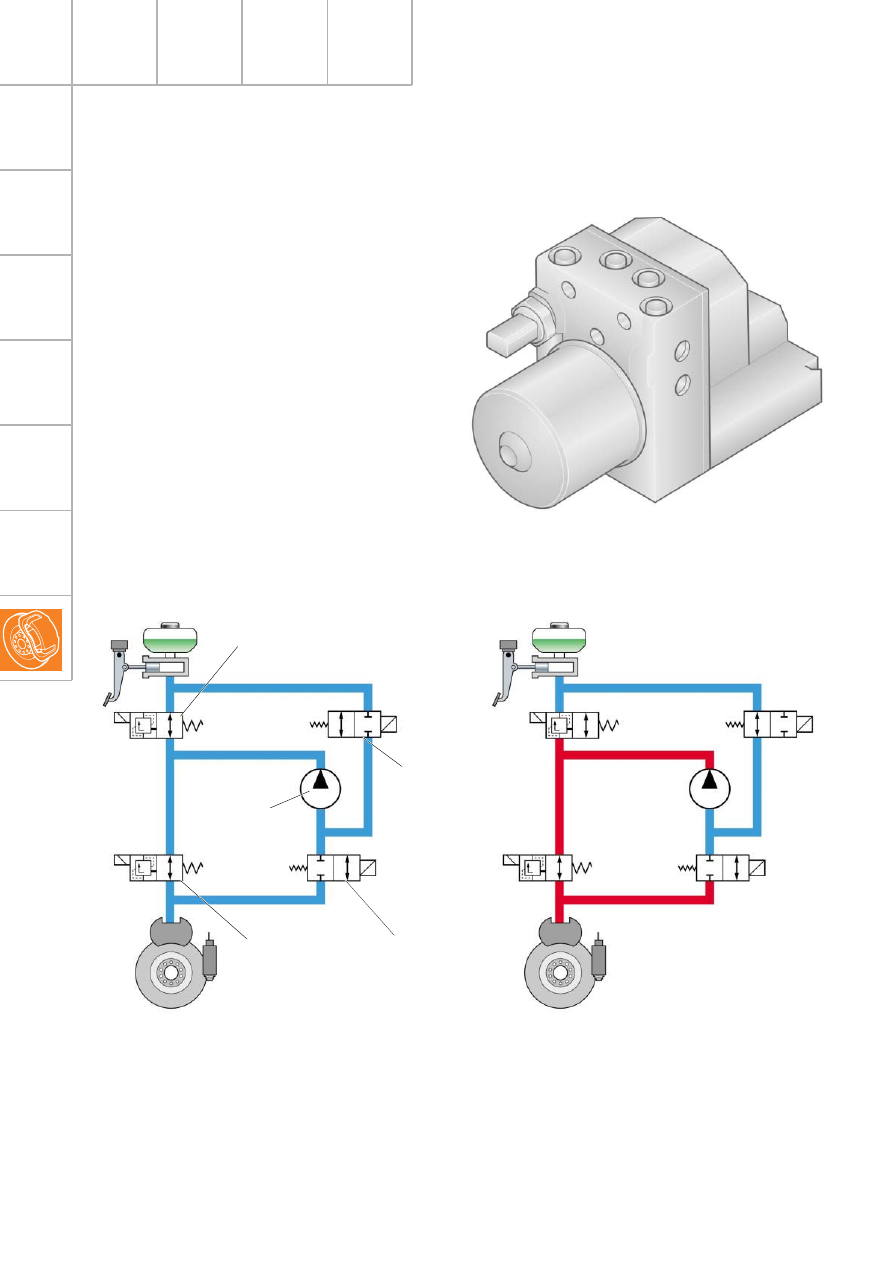

Гидравлический блок

Гидравлического блок создан на базе анало-
гичного агрегата автомобиля Audi A4.
Чтобы выполнить требования в отношении
шума при работе системы адаптивного круиз-
контроля, оказалось необходимым примене-
ние встроенных гасителей шума всасывания.
В качестве таких глушителей используются
небольшие камеры с резиновыми мембранами,
которые сглаживают пульсации тормозной
жидкости. Модернизированный агрегат уста-
навливается только на автомобили с адапти-
вным круиз-контролем. Kомфортность тормо-
жения была повышена применением электро-
магнитных впускных и перепускных клапанов
с линейной характеристикой, которые были
специально разработаны для системы ESP 5.7.

285_090

Перепускной клапан

Всасывающий
клапан

285_055

Выпускной
клапан

Впускной
клапан

Насос

возврата

Eсли система ECD не инициирует торможение
автомобиля, все клапаны находятся в исхо-
дном положении, а водитель может вызвать
повышение давления тормозной жидкости,
которое передается через открытые перепу-
скной и впускной клапаны.

Eсли система ECD инициирует торможение
автомобиля, перепускной и впускной клапаны
переключаются, насос возврата забирает
жидкость через всасывающий клапан и
нагнетает ее в тормозную магистраль под
давлением.

49

285_056

Пружина

Обмотка

Седло клапана

Запорный элемент

F

F

 + F

H

F

M



Изменяя силу тока, можно заставить клапан
открываться при различных давлениях.
Таким же образом можно управлять ходом
клапана и соответственно его проходным се-
чением между крайними положениями, когда
он полностью закрыт и полностью открыт.
Этим способом можно изменять давление
тормозной жидкости по мере надобности.
A это является предпосылкой комфортного
торможения автомобиля.

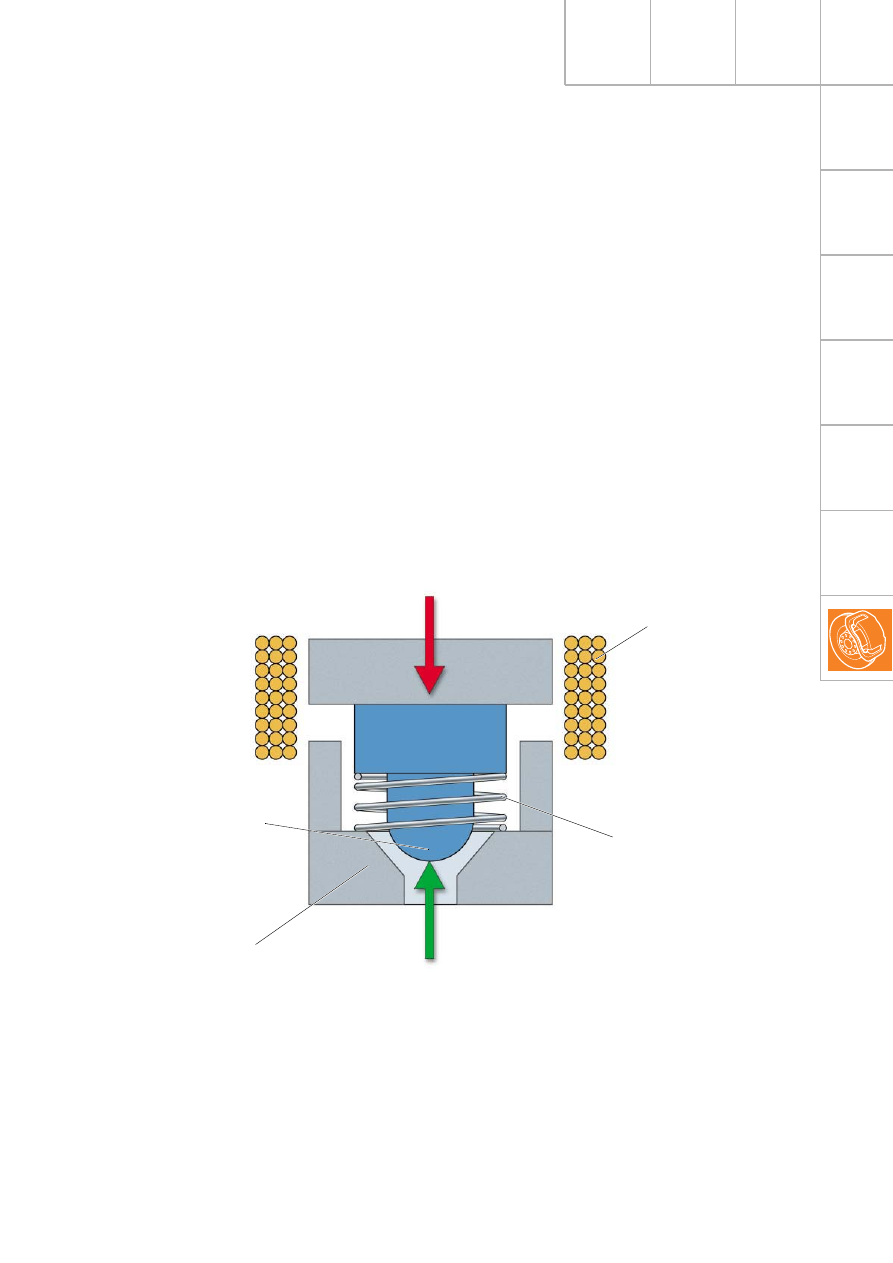

Принцип действия линейных
электромагнитных клапанов (LMV)

При прохождении электрического тока по
обмотке электромагнитного клапана на за-
порный орган действует сила F

M

.

Запорный элемент прижимается к седлу в
корпусе клапана. Сила сжатия пружины (F

F

)

и сила давления тормозной жидкости (F

H

)

направлены против силы электромагнита.
Eсли сумма сил F

F

+F

H

 превышает силу F

M

,

запорный орган поднимается с седла. Чем
больше сила тока, тем выше должно быть
давление жидкости, при котором происходит
открытие клапана.

50

Система ESP

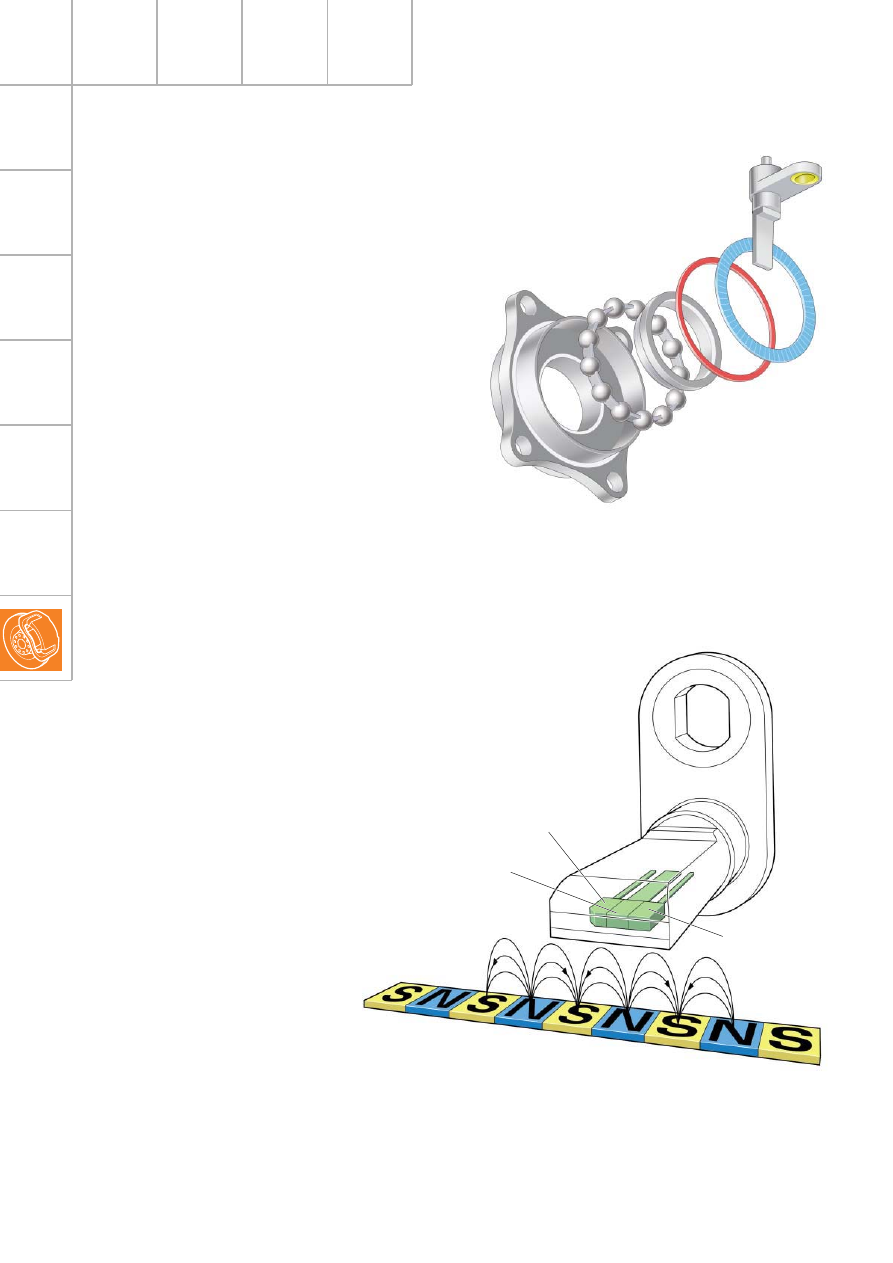

Датчики частоты вращения G44-47

Kонструкция

Чувствительный орган датчика образован
тремя элементами Холла.
Задающий диск заменен намагниченным упло-
тнением подшипника колеса. На уплотнении
образованы 48 пар полюсов (северных и юж-
ных), поэтому кольцо уплотнения называется
многополюсным.

285_057

285_058

Элемент A

Элемент B

Элемент C

Принцип действия

Датчик реагирует на изменение плотности
магнитного потока.

Три элемента Холла смещены относительно
друг друга. Расстояния между ними подобра-
ны таким образом, что, если через элемент A
проходит максимум магнитного поля, то через
элемент С проходит его минимум.

51

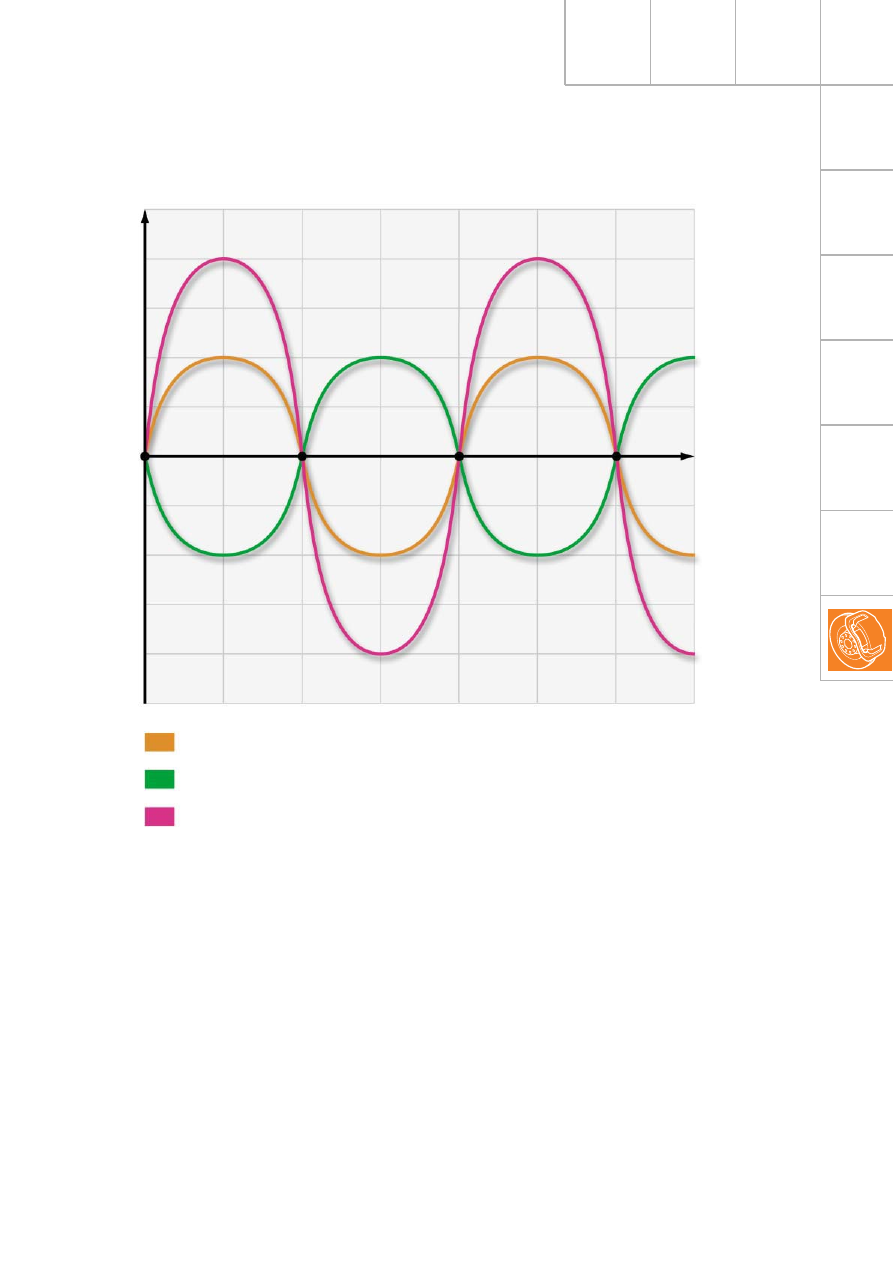

В электронной части датчика образуется разность сигналов элементов A и С.

285_057

Сигнал A

Сигнал C

285_074

Разностный сигнал A-C
