- Dans le cas de lignes spécifiques pour
certaines validités de modèle, celles-ci
sont illustrées dans le schéma : s’il faut
les distinguer des autres, elles sont mê-
me hachurées.
IDENTIFICATION DES CÂBLES
- Chaque câble représenté dans les
schémas est identifié par un code formé
d’une lettre qui indique la couleur,
suivant le tableau ci-contre. (pour les
combinaisons, il suffit de mettre en-
semble les couleurs)
COMPOSANTS ÉLECTRIQUES
- Les composants électriques sont repré-
sentés dans les schémas avec les
symboles internationaux les plus em-
ployés et les plus connus. La figure
suivante présente ces symboles tels
qu’ils sont dessinés dans les schémas :

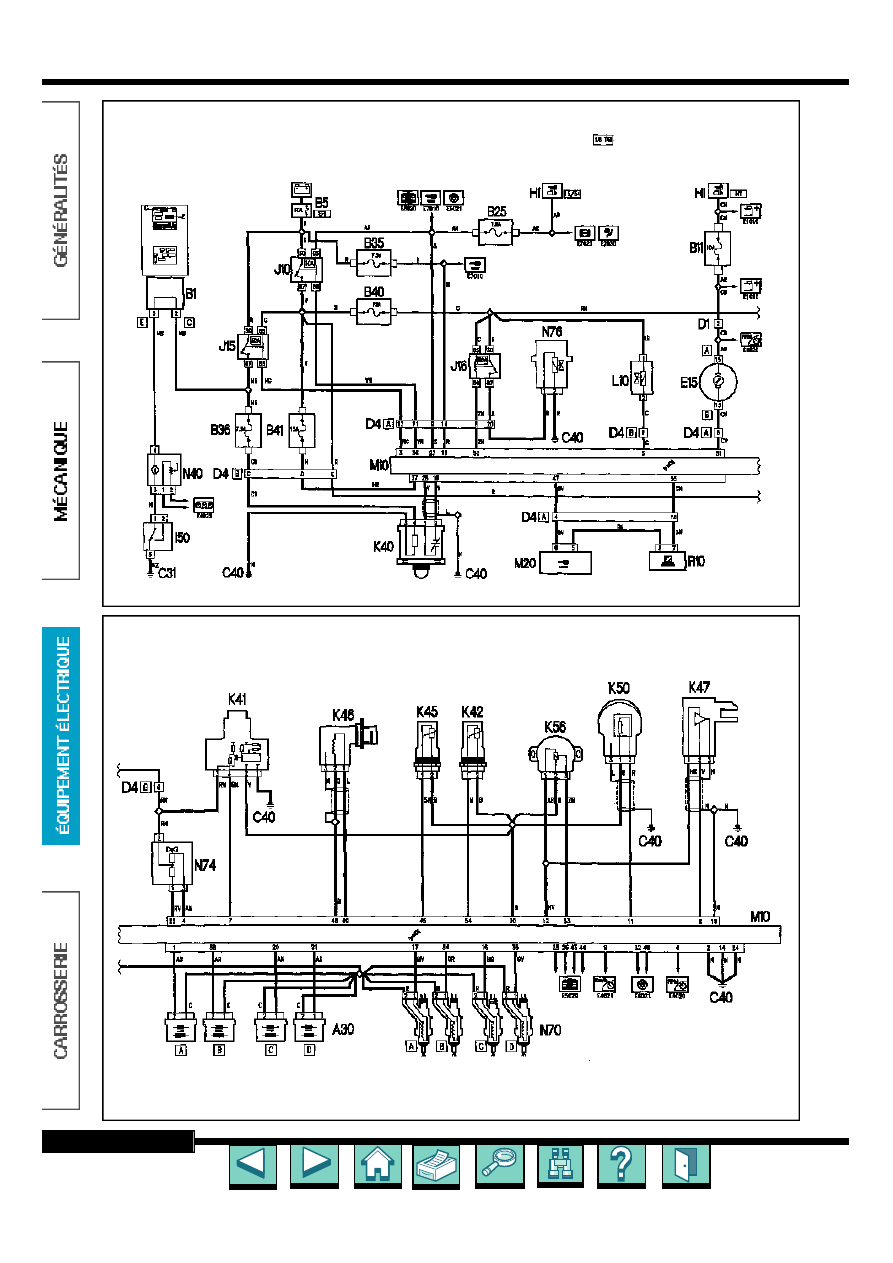

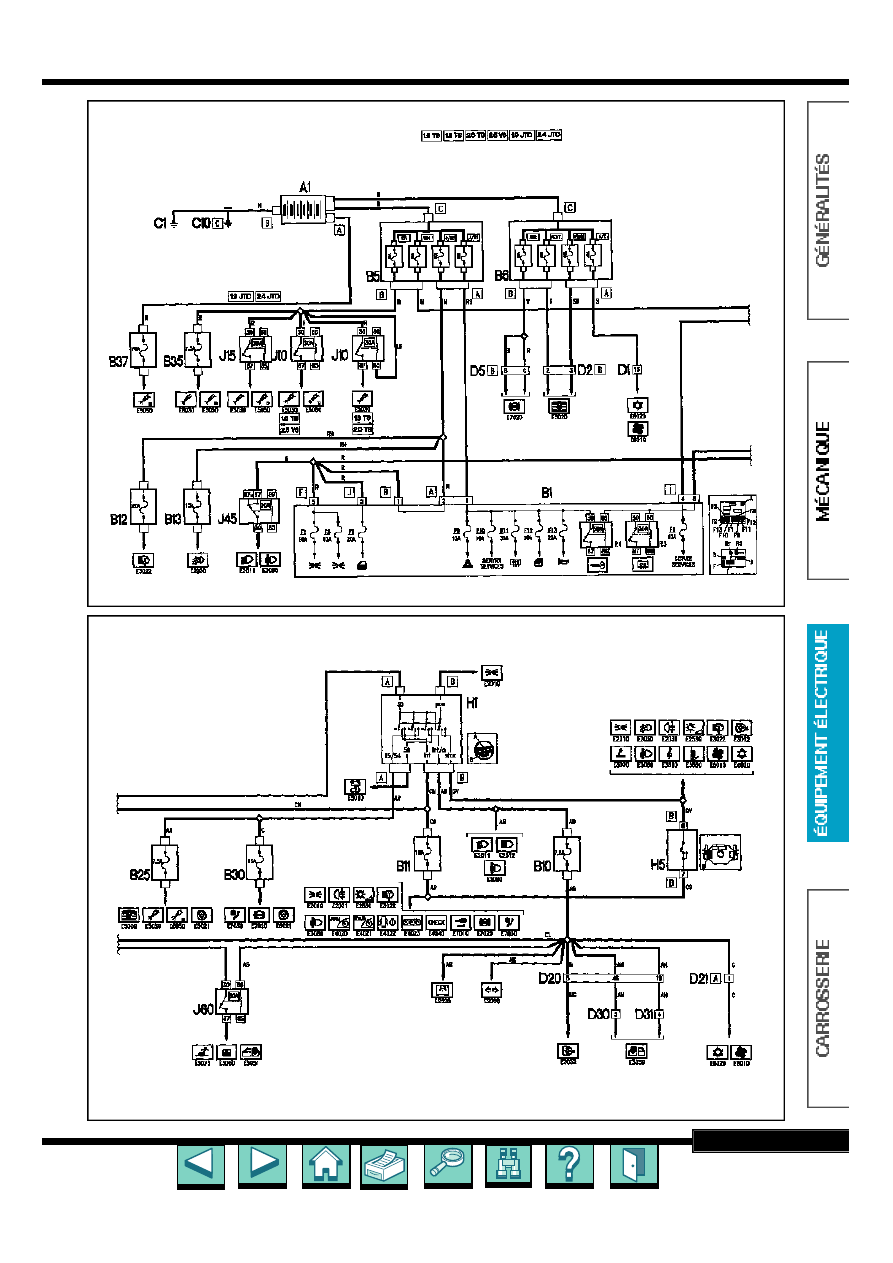

COMPOSANTS
Actuateur brassage air..................
Actuateur corps papilloné ............
Actuateur distribution air ..............
Actuateur minimum ......................
Actuateur pride air ........................
Actuateur variateur de phase........
Airbag côté conducteur ................
Airbag sur planche
(côté passager) ............................
Allume-cigares/prise de courant ..
Alternateur ....................................
Autoradio ......................................
Avertisseur sonore ton aigu..........
Avertisseur sonore ton grave ........
Batterie..........................................
Bobine d’allumage ........................
Boîte MAXI FUSE - 1....................
Boîte MAXI FUSE - 2....................
Bougies de préchauffage..............
Câble spiralé sur volant ................
Capteur (Interrupteur) niveaux
liquide de freins ............................
Capteur (Interrupteur) pression
huile moteur..................................
Capteur (Interrupteur) usure
plaquettes freins droit....................
Capteur (Interrupteur) usure
plaquettes freins gauche ..............
Capteur air habitacle ....................
Capteur air traité inférieur ............
Capteur air traité supérieur ..........
Capteur anti-givre..........................
Capteur dans siège pour
désactivation airbag passager ......
Capteur de battement - 1..............
Capteur de battement - 2..............
Capteur de phase ........................
Capteur de tours ..........................
Capteur position papillon ..............
Capteur pression combustible ......
Capteur roue arrière droite pour
ABS ..............................................
Capteur roue arrière gauche pour
ABS ..............................................
Capteur roue avant droite pour
ABS ..............................................
Capteur roue avant gauche pour
ABS ..............................................
Capteur suralimentation................
Capteur température air................
Capteur température combustible
Capteur température moteur ........
Capteur volumétrique pour
alarme droit ..................................
Capteur volumétrique pour
alarme gauche..............................
Centrale ABS ................................
Centrale airbag..............................
Centrale alarme ............................
Centrale climatisation....................
Centrale CODE ............................
Centrale contrôle moteur ..............
Centrale de contrôle antenne et
lunette............................................
Centrale de dérivation ..................
Centrale préchauffage bougies ....
Centrale services intégrés ............
Chek control..................................
Commande assiette projecteurs
réglage éclairage instruments,
remise à zéro compteur
kilométrique ..................................
Commande electroventilateur
climatisation ..................................
Commande rétroviseurs réglables
Commandes climatiseur................
Commodo......................................
Commutateur alarme ....................
Commutateur d’allumage..............
Commutateur désactivation airbag
passager........................................
Compte-tours ................................
Contacteur température refroidis-
sement moteur ..............................
Démarreur ....................................
Éclairage arrière (central)..............
Éclairage arrière droit....................
page 97
ÉQUIPEMENT ÉLECTRIQUE
M20
D4
C10
C40
M10 M10 M10
D4
COULEUR
LETTRE
Noir
N
Blanc
B
Bleu ciel
A
Marron
M
Jaune
G
Rouge
R
COULEUR
LETTRE
Vert
V
Gris
H
Rose
S
Orange
C
Violet
Z
Bleu
L
1
Connexion intermédiaire
2
Point de masse
3
Soudure par ultra-sons
4
Fusible
5
Lampe
6
Led
7
Batterie
8
Boîtier «MAXIFUSE»
9
Électrovalave
10
Centrale électronique
11
Moteur électrique
12
Télérupteur
13
Télérupteur commutateur
14
Interrupteur -contact
15
Interrupteur de commande
16
Capteur - émetteur
17
Résistance
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
N81
N75
N80
N74
N82
N76
Q9
Q11
P50
A10
P20
P10
P11
A1
A30
B5
B6
A40
Q10
K25
K30
K21
K20
K89
K87
K88
K86
K65
K50
K51
K47
K46
K56
K83
K76
K75
K71
K70
K82
K42
K81
K45
K61
K60
M50
M60
M30
M70
M20
M10
P22
B1
M15
M40
E30
H10
H81
H30
H80
H5
H70
H1
H75
E15
K35
A20
G20
G26
