Acura TL (1995-1998) body repair. Manual - part 30

General

Soft Chipping Guard Primer Coat

The removal of paint and undercoating by stones and gravel immediately exposes metal to the atmosphere, causing it to rust. The
thickness of this rust increases if the process continues unchecked. The soft chipping guard primer protects against damage due
to the impact of flying objects. The purpose of this guide is to provide information you will find useful when repairing damage to

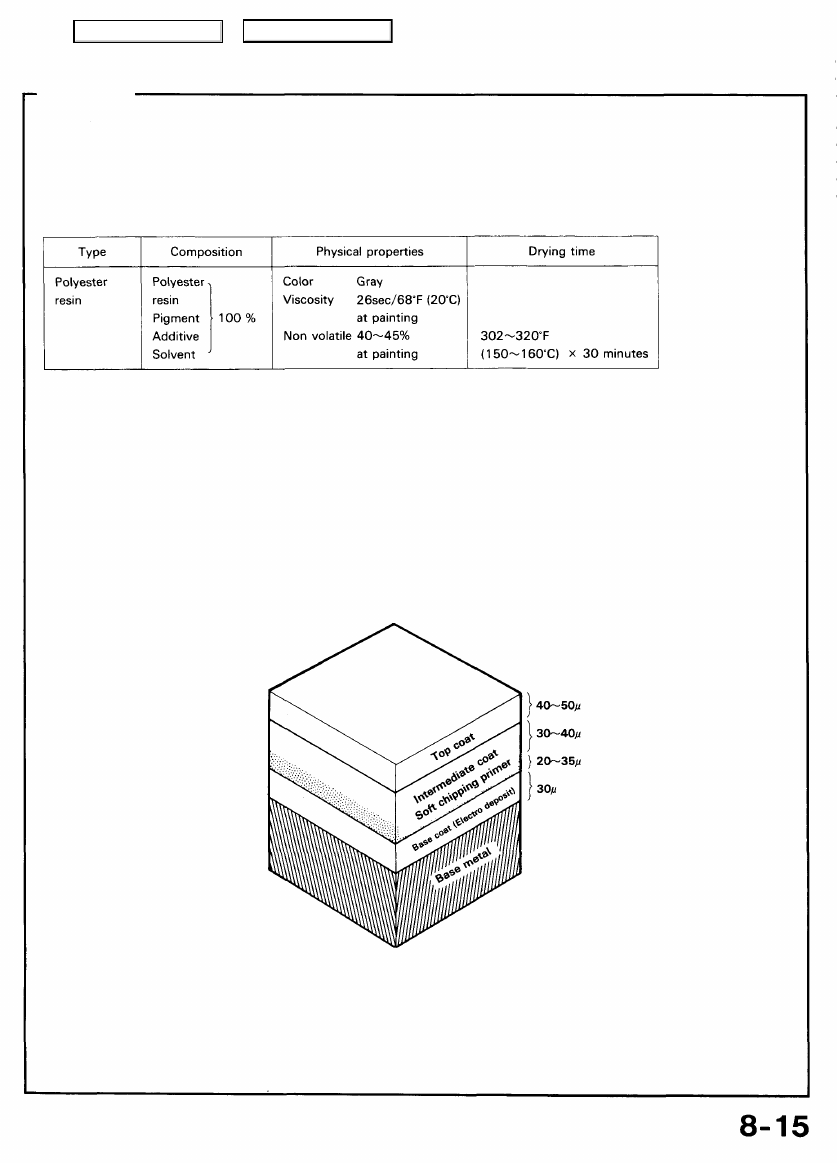

the protective coating. Refer to the Soft Chipping Primer Undercoating Diagram.

The soft chipping guard primer is applied over the E.D. (Electrostatically Deposited) primer. It is followed by guide coating and top
coating.

The soft chipping guard primer produces a smooth surface when dry. It should be sprayed so the thickness of the protective film

is 20 microns.

Main Menu

Table of Contents

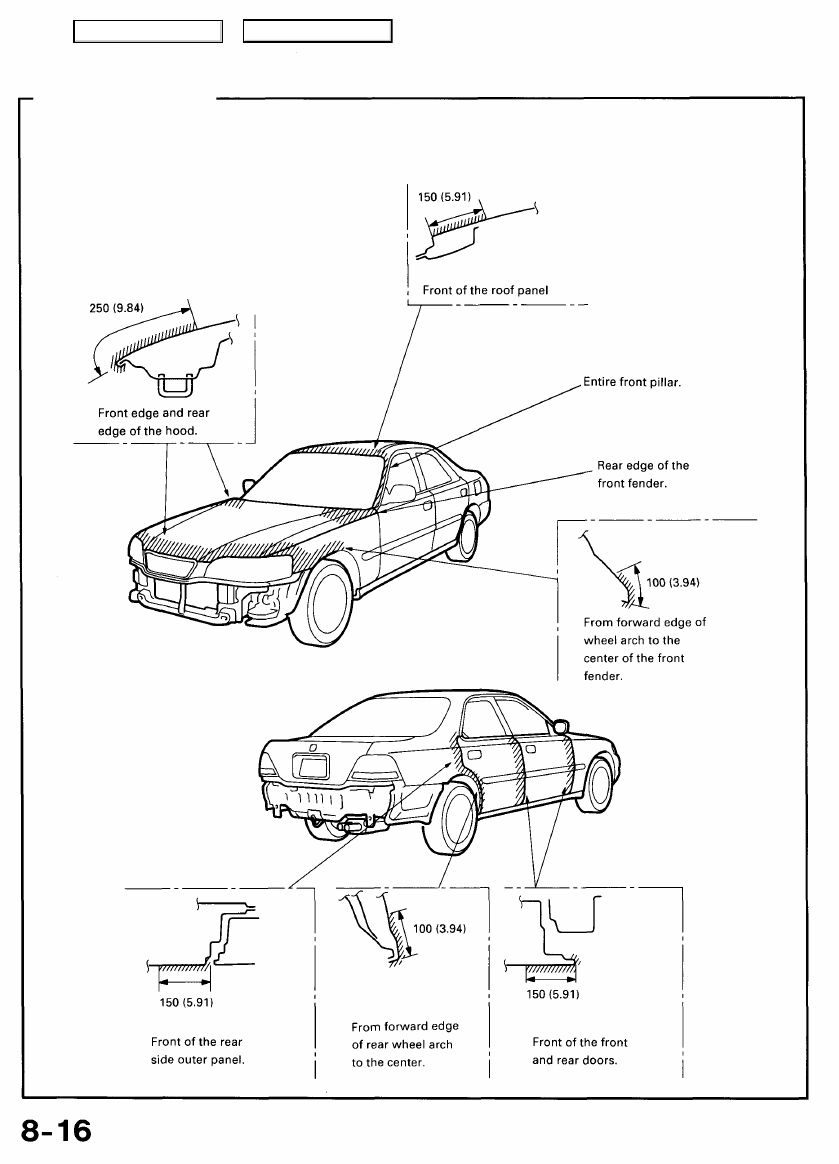

Coating Diagram

Soft Chipping Guard Primer Coat

The diagram shows the areas to which soft
chipping primer is to be applied.

NOTE: Make sure to coat the flange on front
and rear wheel arches.

Unit: mm (in)

Main Menu

Table of Contents

Types of Soft Chipping Guard Primer (Reference)

Repair Materials and Tools

Gun and brushes:

• Spray gun

NOTE: Any gun having a tip of more than 1.0 mm
(0.04 in) in diameter may be used for spraying the
primer.

• Viscosity measure

Iwata-type (IMS) cup, Ford cup

• Beaker

1-2 (1.05-2.10 US. qt, 0.9-2 Imp. qt) in capacity

• Stirring stick

Tools:

• Air or double action sander
• Sandpaper (#240-#400)

Thinner and cleaner:

• Use the thinner specified for the primer.
• Any commercially available lacquer thinner may be used

to clean the gun.

Materials:

• Use primers equivalent to the ones shown in Types of

Chipping Guard Primer (Reference).

• Make sure to keep the thickness of the coat at 20

microns.

Masking:

• Masking tape, paper, vinyl sheet and plate (veneer and

steel).

• Masking plates are not necessary when spraying in a

booth.

Protectors:

• Wear an approved respirator or dust mask, gloves,

safety goggles and other protective clothing.

• Rags.

• Most paints contain substances that are harmful if inhaled or swallowed. Read the paint label before opening the

container.

• Spray paint only in a well ventilated area.
• Cover spilled paint with sand, or wipe it up at once.
• Wear an approved respirator, gloves, eye protection and appropriate clothing when painting. Avoid contact with skin.

• If paint gets in your mouth or on your skin, rinse or wash thoroughly with water. If paint gets in your eyes, flush with

water and get prompt medical attention.

• Paint is flammable. Store it in a safe place, and keep it away from sparks, flames or cigarettes.

Main Menu

Table of Contents

Soft Chipping Guard Primer Coat

Coating Procedures

NOTE: This section covers the application of the soft

chipping primer to the replacement part.

1. Sanding the replacement part

Wear goggles or safety glasses to pre-

vent eye injury.

Sand the area to be painted with #240-#400 sand-
paper.

NOTE:

• Do not oversand the edges or corners of the part.
• Do not expose bare metal.

2. Air blowing/degreasing

• Do not use high air pressure; use only an ap-

proved, 210 kPa (2.1 kgf/cm

2

, 30 psi) air nozzle.

• Wear goggles or safety glasses to prevent eye

injury.

• Paint thinner is flammable. Store it in a safe

place, and keep it away from sparks, flames or
cigarettes.

Clean the surface with compressed air and wax and

grease remover.

3. Masking

• Place masking tape or paper around the surface to

be painted.

• Cover as wide an area as possible with tape or paper

to keep primer from spreading.

4. Spraying chipping guard primer

• Stir the primer thoroughly.

• Put the primer in a beaker and weigh the needed

amount of primer to be used.

• Mix the hardener into the primer, following the

manufacturer's instructions.

NOTE: Measure the primer and hardener so they are in

correct ratio.

• Add the specified thinner to the mixture of hardener

and primer to attain the proper viscosity for spray-

ing.

2C 68°F (20°C) 18 sec ± 1

• These substances are not available in the U.S.A.

Honda recommends using DuPont's 123 Vinyl
Coating, or Sherwin-Williams' Vinyl Gravel Guard.
Follow the manufacturer's instructions for

application.

• Once mixed with the hardener and thinner, the

primer must be used within the times shown below.

• Most paints contain substances that are harmful

if inhaled or swallowed. Read the paint label
before opening the container. Spray paint only in
a well ventilated area.

• Cover spilled paint with sand, or wipe it up at

once.

• Wear an approved respirator, gloves, eye protec-

tion and appropriate clothing when painting.

Avoid contact with skin.

• If paint gets in your mouth or on your skin, rinse

or wash thoroughly with water. If paint gets in
your eyes, flush with water and get prompt

medical attention.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.
