23-140

SRS

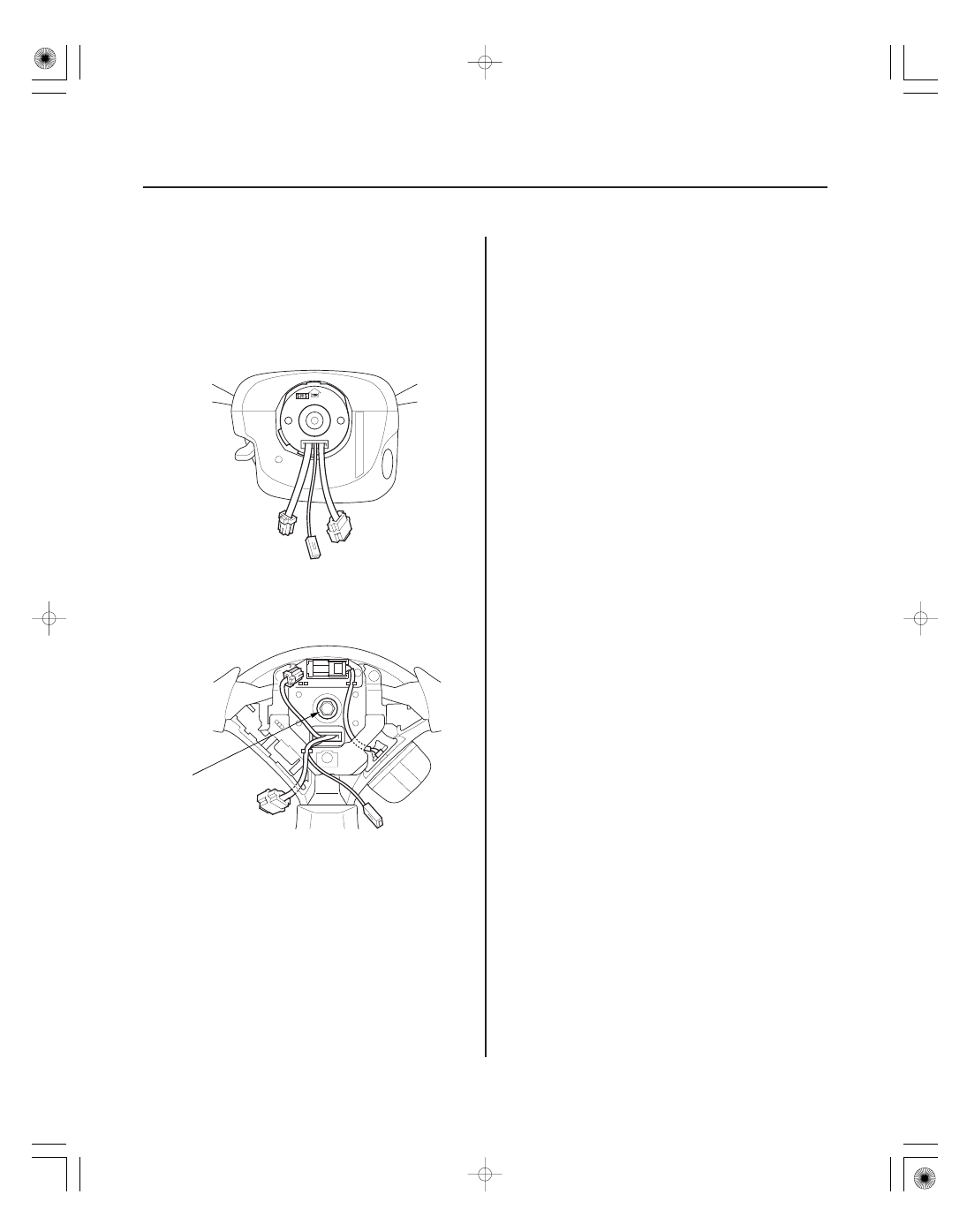

Cable Reel Replacement (cont’d)

A
38 N·m
(3.9 kgf·m,
28 lbf·ft)

5. Install the steering column covers.

6. If necessary, center the cable reel. (New

replacement cable reels come centered.) Do this by
first rotating the cable reel clockwise until it stops.
Then rotate it counterclockwise (approximately
2 1/2 turns) until the arrow mark on the cable reel
label points straight up.

7. Align the projections on the cable reel with the

holes on the steering wheel (see step 2 on page
17-24), and install the steering wheel with a new
steering wheel bolt (A).

8. Install the driver’s airbag (see page 23-131).

9. Reconnect the battery negative cable.

10. After installing the cable reel, confirm proper

system operation:

• Turn the ignition switch ON (II); the SRS indicator

should come on for about 6 seconds and then go
off.

• After the SRS indicator has turned off, turn the

steering wheel fully left and right to confirm the
SRS indicator does not come on.

• Make sure the horn works.

05/06/27 18:11:51 61S6M040_230_0140

０１

０１

０２

Ｓ６Ｍ６Ａ００Ｈ４６４０００５６８０１ＫＢＡＴ００

Removal

Installation

23-141

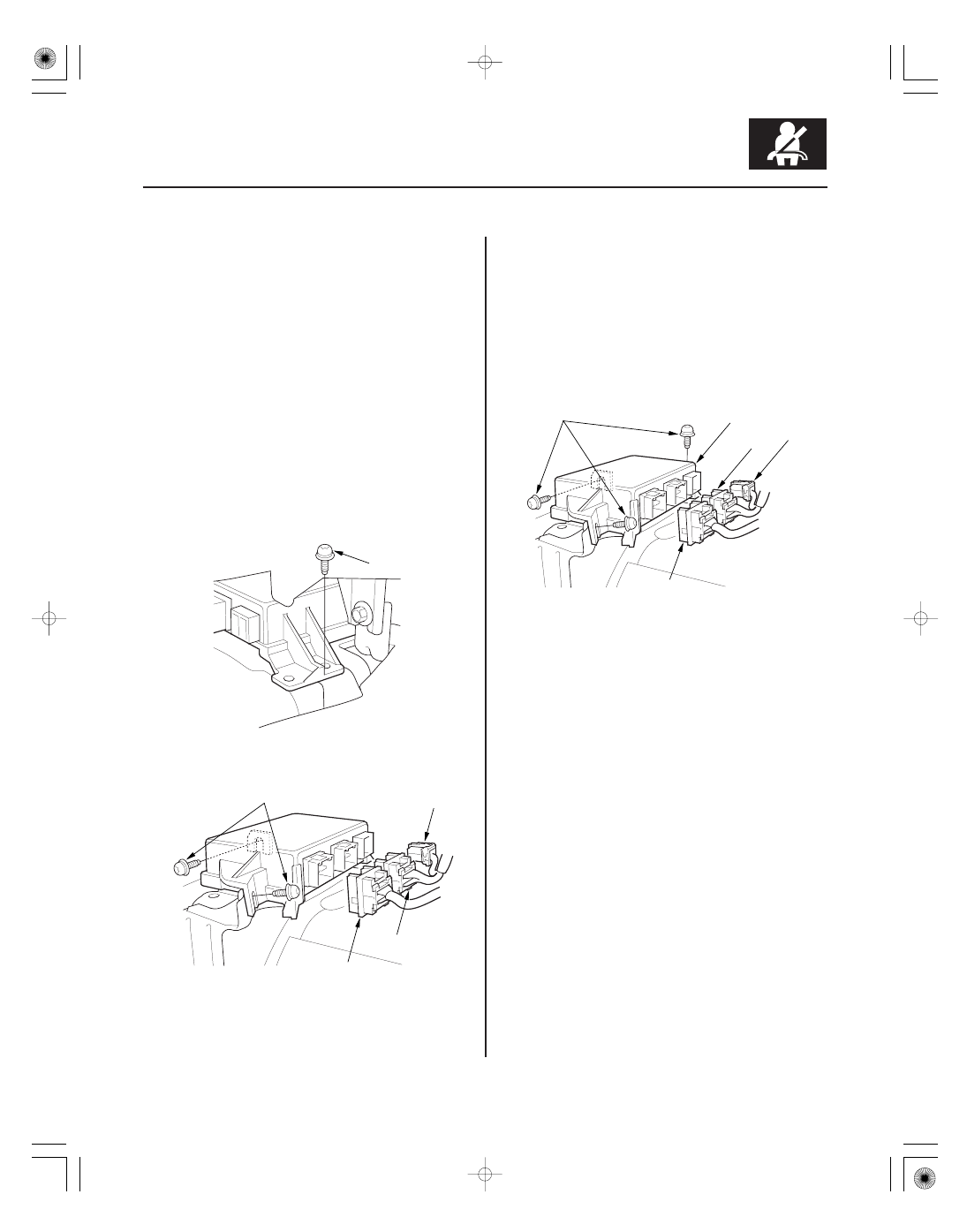

SRS Unit Replacement

A

A

D

B

C

E
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

D

B

C

1. Disconnect the battery negative cable, and wait at

least 3 minutes before beginning work.

2. Disconnect the driver’s and front passenger’s

airbag connectors (see page 23-18).

3. Disconnect the side airbag connectors (see page

23-18).

4. Disconnect both seat belt tensioner connectors

(see page 23-19) and both seat belt buckle
tensioner connectors (see page 23-19).

5. Remove the dashboard center lower cover

(see page 20-65).

6. Pull down the carpet, then remove the Torx bolt (A)

from the SRS unit.

7. Disconnect the connectors A, B, and C and remove

the two Torx bolts (D), then pull out the SRS unit.

1. Install the new SRS unit (D) with Torx bolts (E), then

connect the connectors A, B and C to the SRS unit;
push them into position until they click.

NOTE: When tightening the Torx bolts to the
specified torque after replacement, be careful to
turn them in so that their heads rest squarely on the
brackets.

2. Reinstall the dashboard center lower cover

(see page 20-65).

3. Reconnect the driver’s and front passenger’s airbag

connectors (see page 23-18).

4. Reconnect the side airbag connectors (see page

23-18).

5. Reconnect both seat belt tensioner connectors

(see page 23-19) and both seat belt buckle
tensioner connectors (see page 23-19).

6. Reconnect the battery negative cable.

7. Initialize the OPDS unit (see page 23-24).

8. After installing the SRS unit, confirm proper system

operation: Turn the ignition switch ON (II); the SRS
indicator should come on for about 6 seconds and
then go off.

05/06/27 18:11:51 61S6M040_230_0141

０１

０２

Ｓ６Ｍ６Ａ００Ｈ４６４０００５５４１１ＫＢＡＴ００

Removal

Installation

23-142

SRS

Side Impact Sensor Replacement

A

B

B

C

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

1. Disconnect the battery negative cable, and wait at

least 3 minutes before beginning work.

2. Disconnect the appropriate side airbag 2P

connector.

3. Remove the seat assembly (see page 20-75).

4. Remove the rear side trim panel (see page 20-51).

5. Disconnect the floor wire harness 2P connector

from the side impact sensor.

6. Remove the Torx bolt (A) using a Torx T30 bit, then

remove the side impact sensor (B).

1. Install the new side impact sensor with a new Torx

bolt (A) then connect the floor wire harness 2P
connector (B) to the side impact sensor (C).

2. Reconnect the battery negative cable.

3. After installing the side impact sensor, confirm

proper system operation: Turn the ignition switch
ON (II); the SRS indicator should come on for about
6 seconds and then go off.

4. Install all removed parts.

05/06/27 18:11:51 61S6M040_230_0142

０１

０２

Ｓ６Ｍ６Ａ００Ｈ４６４０００４３７７１ＫＢＡＴ００

Removal

Installation

23-143

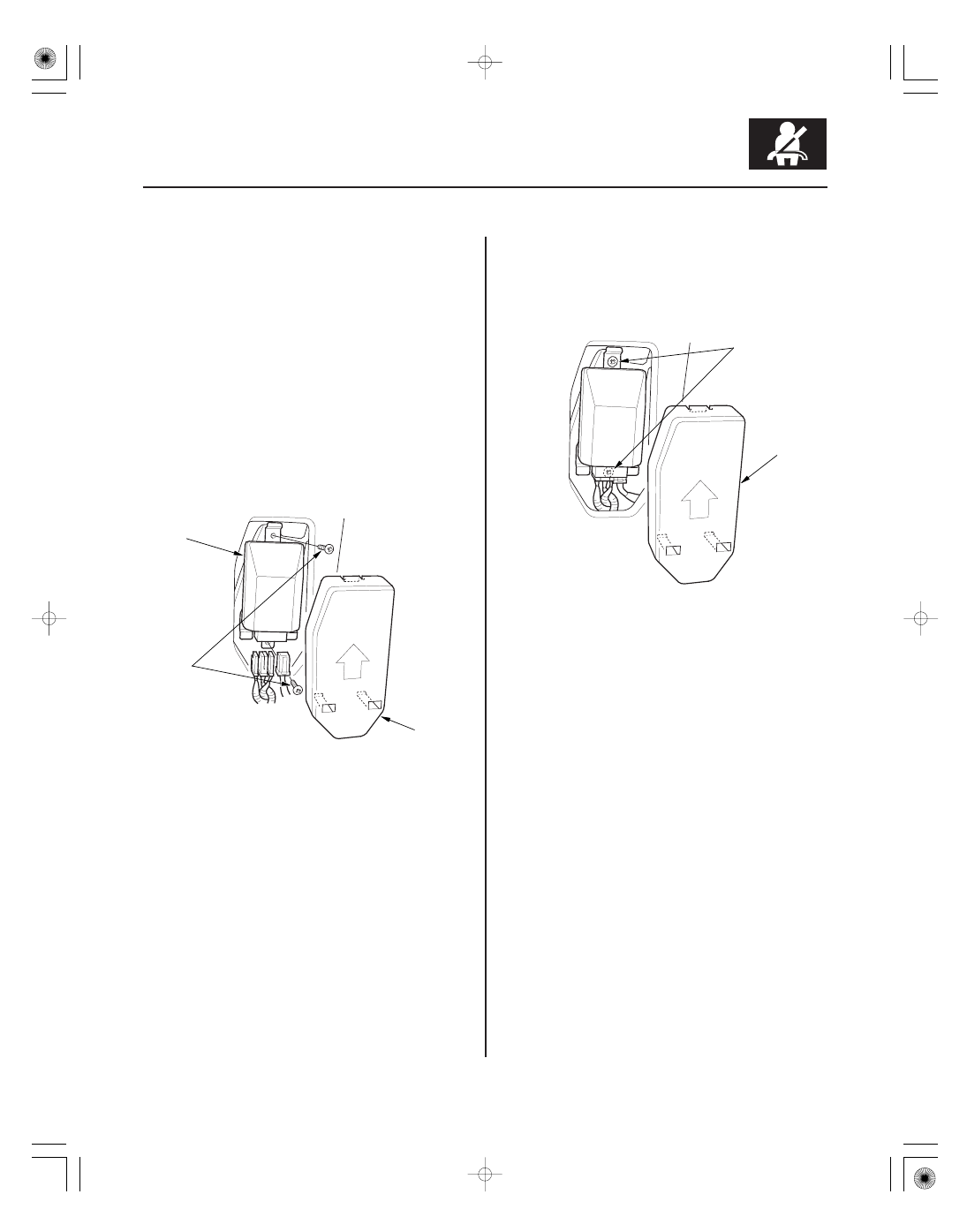

OPDS Unit Replacement

A

B

C

A

B

NOTE: Review the front seat removal/installation
procedure (see page 20-75) before performing repair or
service.

1. Disconnect the battery negative cable, and wait at

least 3 minutes before beginning work.

2. Disconnect the passenger’s side airbag harness 2P

connector (see step 4 on page 23-18).

3. Remove the passenger’s seat assembly (see page

20-75) and seat-back cover (see page 20-79).

4. Remove the cover (A), then disconnect the OPDS

unit harness 8P and sensor connectors from the
OPDS unit.

5. Remove the two screws (B) and OPDS unit (C).

1. Place the new OPDS unit on the seat-back frame.

Tighten the two screws (A), and connect the OPDS
unit harness 8P and sensor connectors to the OPDS
unit. Reinstall the cover (B).

2. Install the seat-back cover (see page 20-79).

3. Install the seat assembly (see page 20-75), then

connect the side airbag harness 2P connector.

4. Reconnect the battery negative cable.

5. Set the seat-back in the normal position, and make

sure there is nothing sitting on the front passenger’s
seat.

6. Initialize the OPDS unit (see page 23-24).

7. After installing the OPDS unit, confirm proper

system operation: Turn the ignition switch ON (II);
the SRS indicator should come on for about
6 seconds and then go off.
