Side Airbag

Seat belt tensioner

Seat belt buckle tensioner

23-136

SRS

Airbag Disposal (cont’d)

A

A

A

07HAZ-SG00500

A

A

A

A

A

30 ft
(10 m)

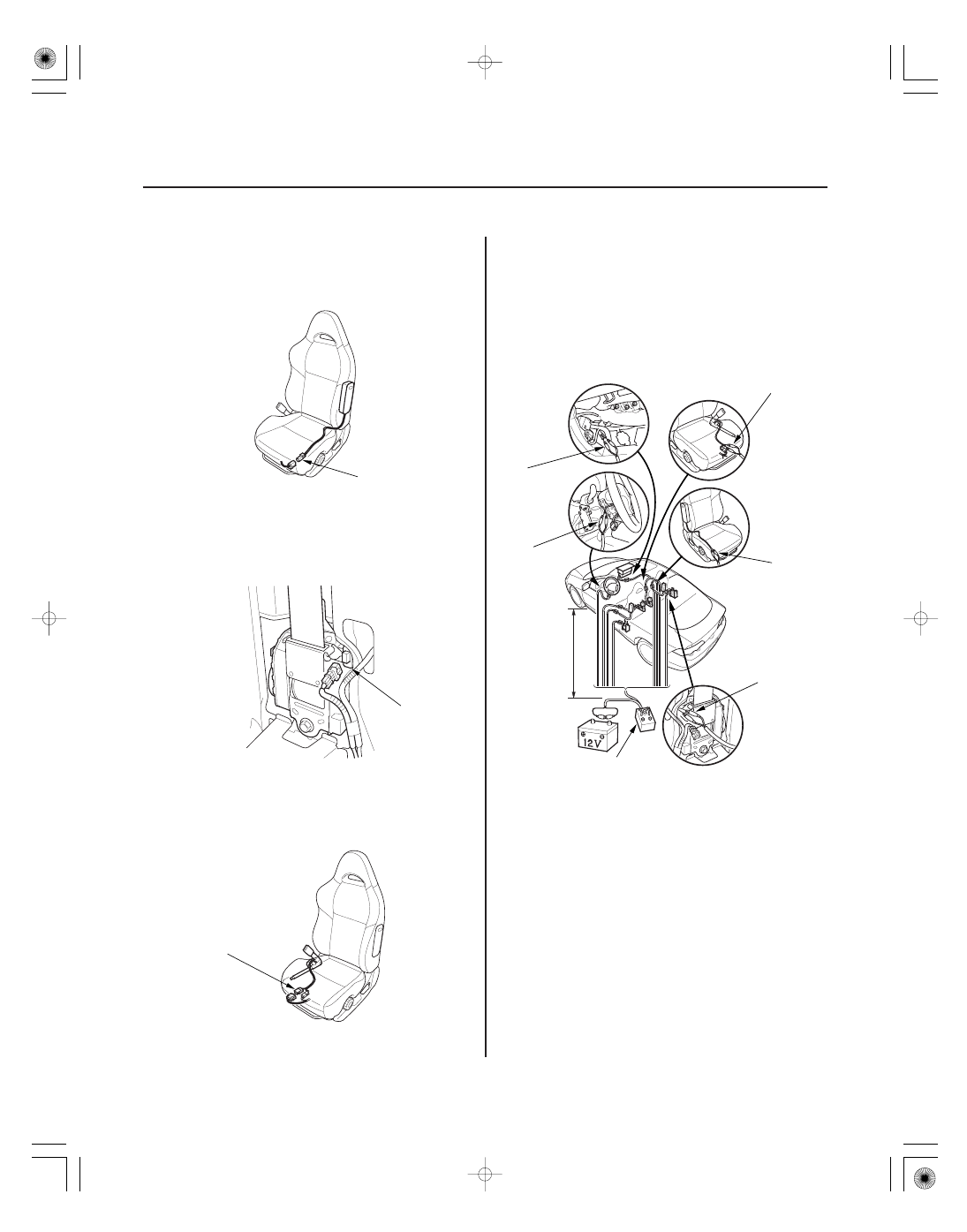

6. Disconnect the side airbag 2P connector (A) from

the floor wire harness.

7. Disconnect the seat belt tensioner 2P connector (A)

from floor wire harness. Pull the seat belt out all the
way and cut it.

8. Disconnect the seat belt buckle tensioner 4P

connector (A) from floor wire harness.

9. Cut off each connector, strip the ends of the wires,

and connect the deployment tool alligator clips (A)
to the wires. Place the deployment tool at least
30 feet (10 meters) away from the vehicle.

NOTE: The driver’s airbag and the front passenger’s
airbag each have four wires, two yellow and two
red. Twist each pair of unlike colored wires
together, and connect an alligator clip to each pair.

05/06/27 18:11:49 61S6M040_230_0136

０１

０７

Deploying Components Out of the Vehicle

Disposal of Damaged Components

Deployment Tool Check

23-137

A

10. Connect a 12 volt battery to the tool.

• If the green light on the tool comes on, the igniter

circuit is defective and cannot deploy the
component. Go to Disposal of Damaged
Components.

• If the red light on the tool comes on, the

component is ready to be deployed.

11. Push the tool’s deployment switch. The airbags and

tensioners should deploy (deployment is both
highly audible and visible: a loud noise and rapid
inflation of the bag, followed by slow deflation).

• If the components deploy and the green light on

the tool comes on, continue with this procedure.

• If a component doesn’t deploy, yet the green

light comes ON, its igniter is defective. Go to
Disposal of Damaged Components.

• During deployment, the airbag can become hot

enough to burn you. Wait 30 minutes after
deployment before touching the airbag.

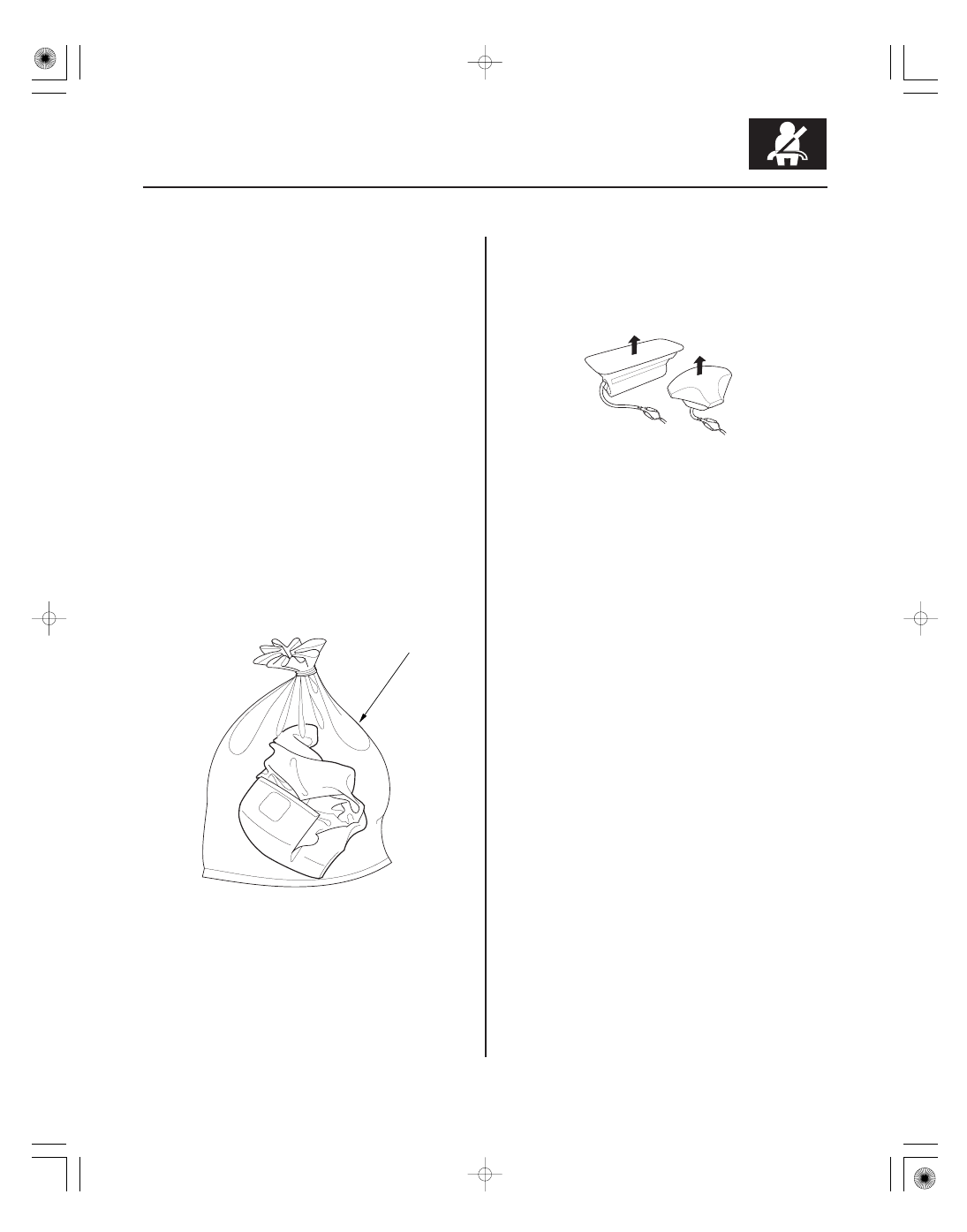

12. Dispose of the complete airbag. No part of it can be

reused. Place it in a sturdy plastic bag (A), and seal
it securely. Dispose of the deployed airbag
according to your local regulations.

If an intact airbag or tensioner has been removed from
a scrapped vehicle, or has been found defective or
damaged during transit, storage, or service, it should be
deployed as follows:

1. Confirm that the deployment tool is functioning

properly by following the check procedure or on
the tool label.

2. Position the airbag face up, outdoors, on flat

ground, at least 30 feet (10 meters) away from any
obstacles or people.

3. Follow steps 9 through 12 of the in-vehicle

deployment procedure.

1. If installed in a vehicle, follow the removal

procedure for the driver’s airbag (see page 23-130),
front passenger’s airbag (see page 23-132), side
airbag (see page 23-134), seat belt tensioner
(see page 23-4), and seat belt buckle tensioner
(see page 23-5).

2. In all cases, make a short circuit by cutting,

stripping, and twisting together the 2 inflator wires.
NOTE: The driver’s and passenger’s airbag each
have four wires: twist each pair of like-colored
wires together.

3. Package the component in exactly the same

packaging that the new replacement part came in.

4. Mark the outside of the box ’’DAMAGED AIRBAG

NOT DEPLOYED’’, ’’DAMAGED SIDE AIRBAG NOT
DEPLOYED’’, ’’DAMAGED SEAT BELT TENSIONER
NOT DEPLOYED’’, or ’’DAMAGED SEAT BELT
BUCKLE TENSIONER NOT DEPLOYED’’ so it does
not get confused with your parts stock.

5. Contact your Acura District Parts and Service

Manager for how and where to return it for
disposal.

1. Connect the yellow clips to both switch protector

handles on the tool; connect the tool to a battery.

2. Push the operation switch: green means the tool is

OK; red means the tool is faulty.

3. Disconnect the battery and the yellow clips.

05/06/27 18:11:50 61S6M040_230_0137

０１

０２

０３

Ｓ６Ｍ６Ａ００Ｈ４６４０００１６２５１ＫＢＡＴ００

Removal

23-138

SRS

Cable Reel Replacement

B

A

A

A

B

C

1. Make sure the front wheels are aligned straight

ahead.

2. Disconnect the battery negative cable, and wait at

least 3 minutes.

3. Remove the driver’s airbag (see page 23-130).

4. Disconnect the connector (A) from the cruise

control set/resume switch, then remove the
steering wheel bolt (B).

5. Align the front wheels straight ahead, then remove

the steering wheel with a steering wheel puller (see
step 3 on page 17-22). Do not tap on the steering
wheel or steering column shaft when removing the
steering wheel.

6. Remove the dashboard lower cover (A).

7. Remove the column cover screws (A), then remove

the column covers (B, C).

05/06/27 18:11:50 61S6M040_230_0138

０４

０１

０２

０６

Installation

23-139

D

C

A

B

C

A

B

A

B

A

B

D

C

8. Disconnect the dashboard wire harness 4P

connector (A) from the cable reel 4P connector (B),
then disconnect the dashboard wire harness 5P
connector (C) from the cable reel (D).

9. Release the lock tab (A) under the cable reel

connector with a 90° hook shaped tool (B). Slide the
tool below the cable reel connector just above the
lock tab. Release the lower lock tab (C), and slide
the cable reel off the column.

1. Before installing the steering wheel, align the front

wheels straight ahead.

2. Disconnect the battery negative cable, and wait at

least 3 minutes.

3. Set the turn signal canceling sleeve (A) so that the

projections (B) are aligned vertically.

4. Carefully install the cable reel (A) on the steering

column shaft. Then connect the 5P connector (B) to
the cable reel, and connect the 4P connector (C) to
the dashboard wire harness 4P connector (D).

(cont’d)
