Special Tools Required

YES

NO

DTC 22-5:

23-72

23-72

SRS

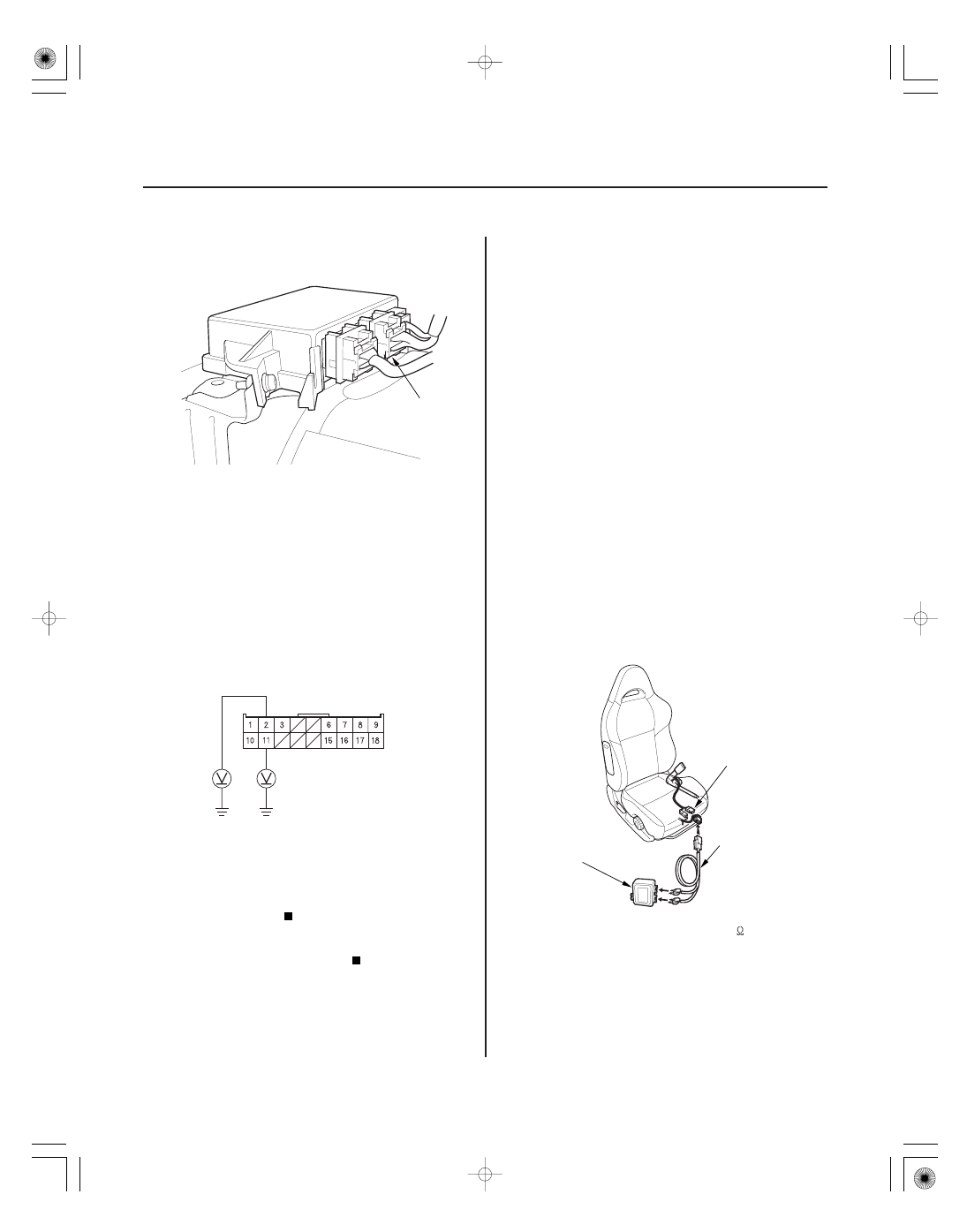

DTC Troubleshooting (cont’d)

B

SRS UNIT CONNECTOR B (18P)

07SAZ-TB4011A

A

07XAZ-SZ30100

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Disconnect the simulator lead from the floor wire

harness 4P connector.

13. Reconnect the battery negative cable.

14. Turn the ignition switch ON (II).

15. Check for voltage between the No. 2 terminal of

SRS unit connector B (18P) and body ground, and
between the No. 11 terminal and body ground.
There should be 0.5 V or less.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to power in the floor wire harness;

replace the floor wire harness.

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s seat belt buckle

tensioner 4P connector (A) from the floor wire
harness.

5. Connect the SRS inflator simulator (2

connectors) and the simulator lead F to the floor
wire harness 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

Short to Ground in Front

Passenger’s Seat Belt Buckle Tensioner

Wire side of female terminals

Is the voltage as specif ied?

Does the SRS indicator stay on?

05/06/27 18:09:53 61S6M040_230_0072

０２

０１

＊０１

−

−

−

−

YES

NO

YES

NO

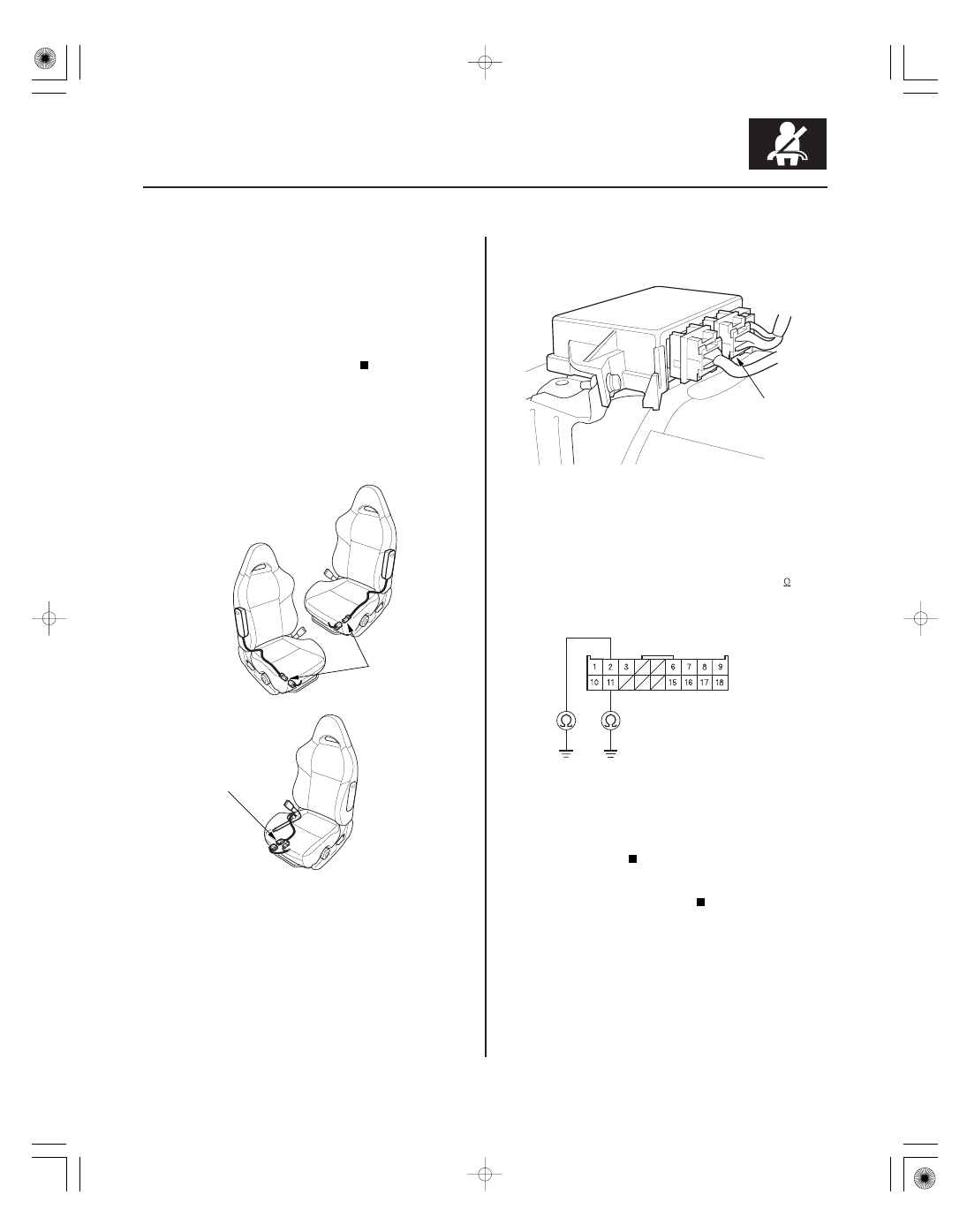

23-73

A

B

B

SRS UNIT CONNECTOR B (18P)

8. Read the DTC.

Go to step 9.

Short to ground in the front passenger’s seat

belt buckle tensioner; replace the front passenger’s
seat belt buckle (see page 23-5).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect both side airbag 2P connectors (A) and

the driver’s seat belt buckle tensioner 4P
connector (B).

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Disconnect the simulator lead from the floor wire

harness 4P connector.

13. Check resistance between the No. 2 terminal of

SRS unit connector B (18P) and body ground, and
between the No. 11 terminal and body ground.
There should be an open circuit or at least 1 M

.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to ground in the floor wire harness;

replace the floor wire harness.

Wire side of female terminals

Is DT C 22-5 indicated?

Is the r esistance as specif ied?

05/06/27 18:09:54 61S6M040_230_0073

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１０５１ＦＡＡＴ３１

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１１０１ＦＡＡＴ１０

−

−

DTC 5-1, 5-2, 5-4, 5-8, 6-3, 6-4, 6-7, 6-8, 7-1,
7-2, 7-3, 8-1, 8-2, 8-3, 8-4, 8-5, 8-6, 8-7, 8-8:

DTC 10-1, 10-2, 10-3, 10-4, 10-5, 10-6, 10-7:

YES

NO

23-74

23-74

SRS

DTC Troubleshooting (cont’d)

Internal Failure of the SRS Unit

Airbags, Side Airbags and/or Seat Belt and
Seat Belt Buckle Tensioners Deployed

NOTE: Before troubleshooting any of these DTCs, check
the battery/system voltage. If the voltage is low, repair
the charging system or replace the battery before
troubleshooting the SRS. If the battery/system voltage
is now OK, ask the customer if the battery ever went
dead. A dead battery may trigger one of these DTCs.

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Replace the SRS unit (see page 23-141).

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

The SRS unit must be replaced after any airbags have
deployed (see page 23-141).

Does the SRS indicator stay on?

05/06/27 18:09:54 61S6M040_230_0074

０１

０２

０３

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１０９１ＦＡＡＴ００

−

−

DTC 9-1:

YES

NO

23-75

C

A

SRS UNIT CONNECTOR C (8P)

PNK

Internal Failure of the SRS Unit

1. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

2. Disconnect SRS unit connector C (8P) from the SRS

unit.

3. Remove the gauge assembly (see page 22-74).

Disconnect gauge assembly connector A (22P ) or
(20P ) from the gauge assembly.

1: ’02-04 models
2: ’05-06 models

4. Check resistance between the No. 5 terminal of

SRS unit connector C (8P) and body ground. There
should be an open circuit or at least 1 M

.

Go to step 5.

Short to ground in the PNK wire of dashboard

wire harness or floor wire harness. Replace the
faulty harness.

(cont’d)

1

2

Wire side of female terminals

Is the r esistance as specif ied?
