Transmission Housing

Shaft Assembly and Housing Installation (cont’d)

A

C

B

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

D

B

A

C

E

F

NOTE: Refer to the Exploded View as needed during the
following procedure.

1. Install the differential assembly in the torque

converter housing.

2. Assemble the mainshaft, countershaft, and

secondary shaft.

3. Join the mainshaft subassembly (A), countershaft

subassembly (B), and secondary shaft
subassembly (C) together, and install them in the
torque converter housing.

4. If the detent arm was removed, install the detent

arm (A) with arm collar (B) on the servo body (C),
and install the new lock washer (D) by aligning its
cutout (E) with the projection (F) of the servo body.
Install and tighten the bolt, then bend the lock tab
of the lock washer against the bolt head.

05/06/27 17:59:55 61S6M040_140_0391

０４

０２

０５

14-391

A

B

C

A

B

D

C

E

6 x 1.0 mm
14 N·m
(1.4 kgf·m, 10 lbf·ft)

B

A

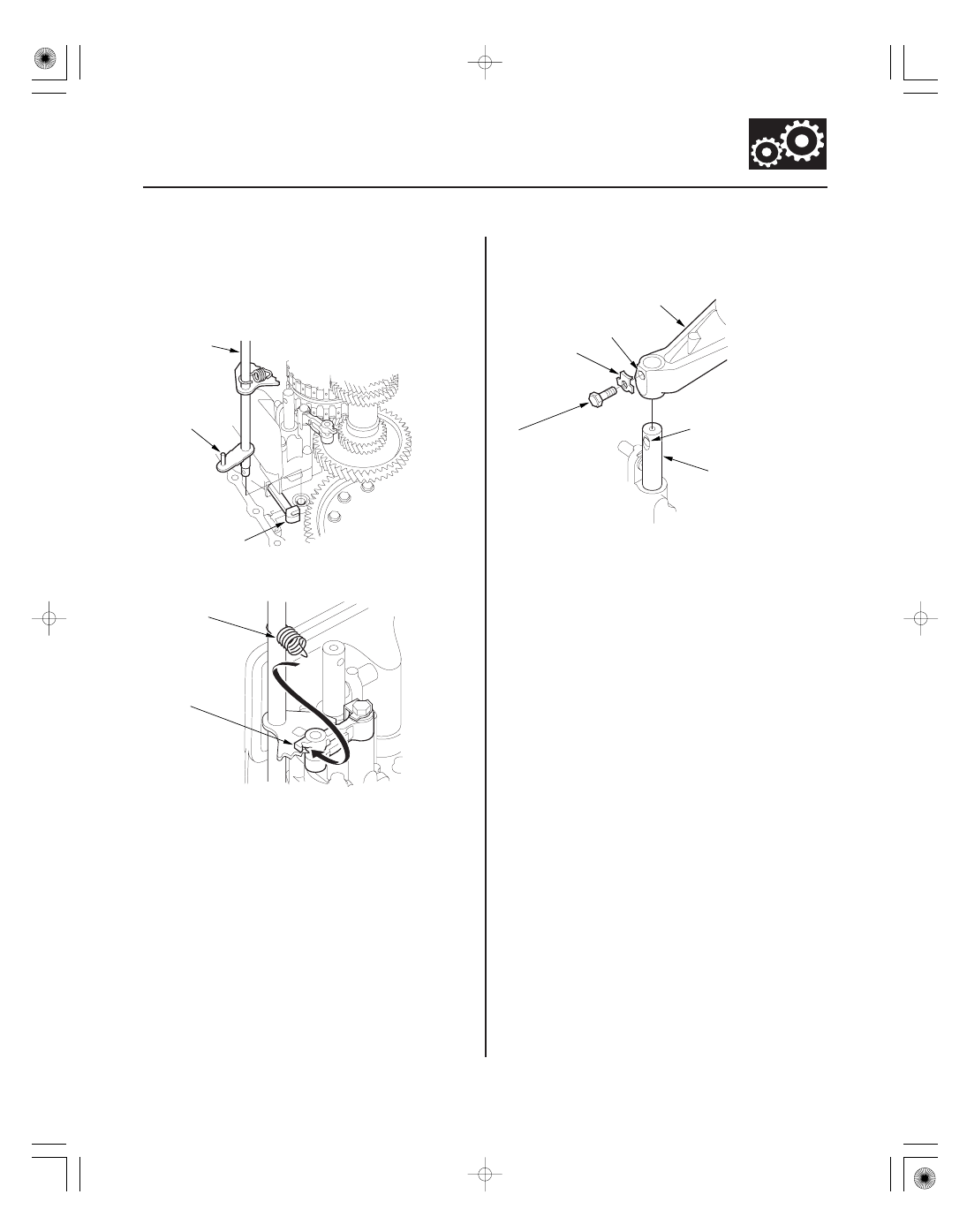

5. Install the selector control shaft (A) in the torque

converter housing aligning the manual valve lever
pin (B) on the control shaft with the guide of the
manual valve (C). Pull the manual valve gently
when aligning the manual valve with the selector
control shaft.

6. Hook the detent arm spring (A) to the detent arm

(B).

7. Turn the shift fork shaft (A) so the large chamfered

hole (B) is facing the fork bolt hole (C) of the shift
fork (D).

8. Install the shift fork and reverse selector together

on the shift fork shaft and countershaft. Secure the
shift fork to the shift fork shaft with the lock bolt
and a new lock washer (E), then bend the lock tab of
the lock washer against the bolt head.

9. Install the needle bearing and countershaft reverse

gear on the countershaft.

10. Install the reverse idler gear in the transmission

housing (see page 14-342).

11. Install the idler gear shaft (see page 14-371), if it

was removed.

12. Install the three dowel pins and a new gasket on the

torque converter housing.

(cont’d)

05/06/27 17:59:56 61S6M040_140_0392

０３

０６

０７

−

−

14-392

Transmission Housing

Shaft Assembly and Housing Installation (cont’d)

A

C

B

D

B: 0

7 mm (0

0.28 in.)

A

A

B

B

10 x 1.25 mm
44 N·m (4.5 kgf·m, 33 lbf·ft)

13. Align the spring pin (A) on the selector control shaft

(B) with the transmission housing groove (C) by
turning the control shaft.

NOTE: Do not squeeze the end (D) of the selector
control shaft tips together when turning the shaft. If
the tips are squeezed together, it will cause a faulty
signal or position due to the play between the
selector control shaft and the switch.

14. Place the transmission housing on the torque

converter housing. Do not install the mainshaft and
countershaft speed sensors before installing the
transmission housing on the torque converter
housing.

15. While expanding the snap ring of the secondary

shaft bearing using the snap ring pliers, push the
transmission housing down to start the secondary
shaft bearing through the snap ring. Then release
the pliers, and push down the housing until it
bottoms and the snap ring snaps in place in the
secondry shaft bearing snap ring groove.

16. Verify that the secondary shaft bearing snap ring

(A) is seated in the bearing and housing groove,
and that the ring end gap (B) is correct.

17. Install the transmission housing mounting bolts

along with the transmission hanger (A) and
harness clamp brackets (B), tighten the 19 bolts in
two or three steps in a criss-cross pattern.

05/06/27 17:59:56 61S6M040_140_0393

０８

＊０２

１０

14-393

C

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

A

C

B

YEL, WHT, WHT

ORN

GRN

RED

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

F

G

C

E

B

D

A

BLU

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

A

D

B

C

B

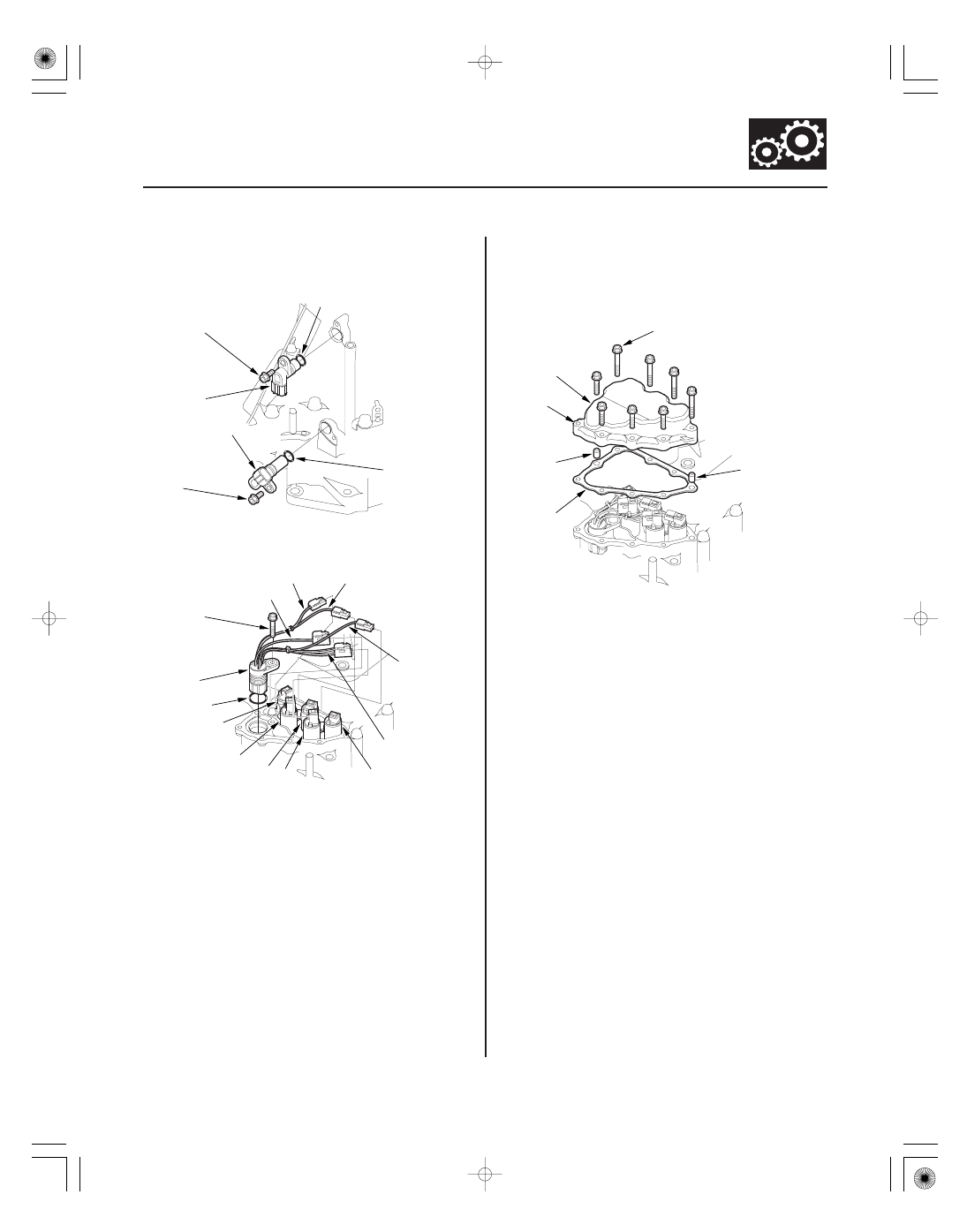

18. Install the input shaft (mainshaft) speed sensor (A)

and output shaft (countershaft) speed sensor (B)
with new O-rings (C).

19. Install the shift solenoid harness connector (F) in

the transmission housing with the new O-ring (G).

20. Connect the connector (YEL, WHT, and WHT wires)

to the shift solenoid valve D.

21. Connect the connectors to respective solenoid

valves:

• BLU wire to shift solenoid valve A.
• ORN wire to shift solenoid valve B.
• GRN wire to shift solenoid valve C.
• RED wire to shift solenoid valve E.

22. Install the shift solenoid valve cover (A) with the

two dowel pins (B) and the new gasket (C), and
tighten the bolts (eight). Install the one bolt with the
bracket for the ATF cooler line in the bolt hole (D) in
End Cover Installation (see step 34 on page 14-399).
