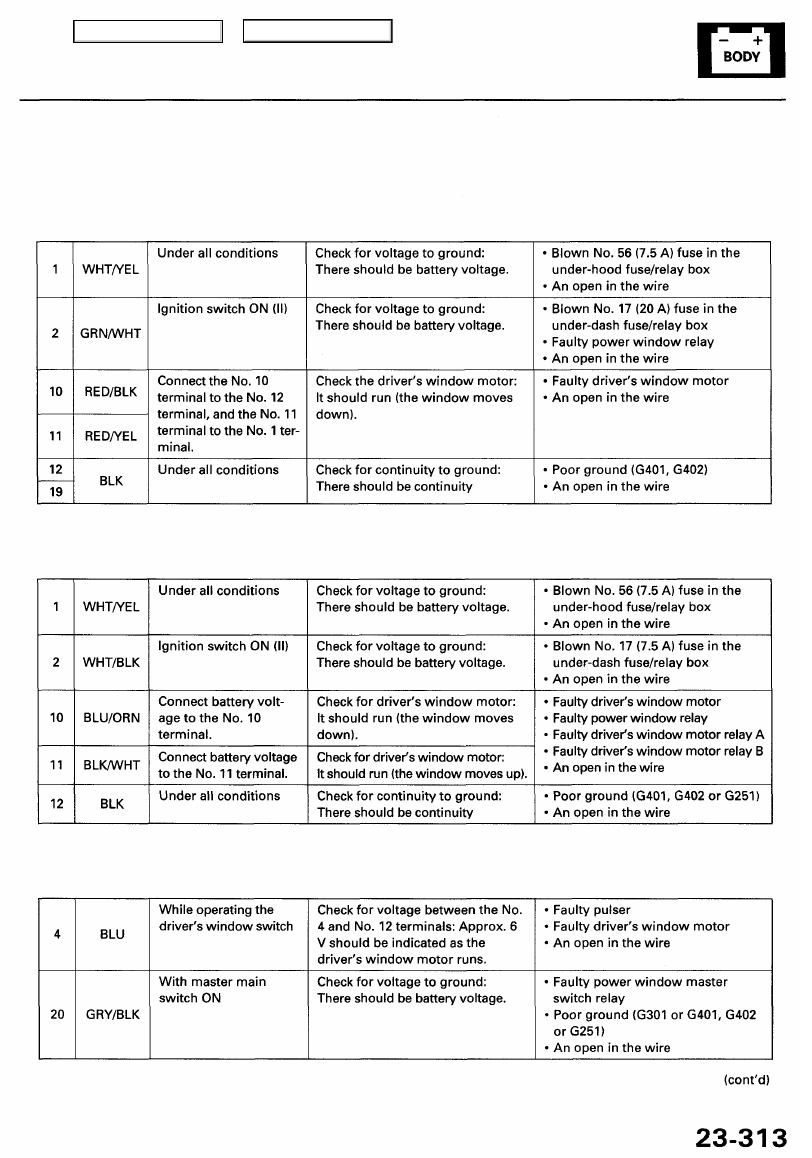

Disconnect the connector from the door control unit.

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

'96 - 97 models:

'98 - 00 models:

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Reconnect the connector to the door control unit.

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Main Menu

Table of Contents

Power Windows

Control Unit Input Test (cont'd)

NOTE:
• Before testing, go to the Troubleshooting Guide (see page

23-244

). Be sure to go through self-diagnosis function

modes 1 and 2 (see pages

23-248

 and

23-252

).

• All connector views are from the wire side of female terminals unless otherwise noted.

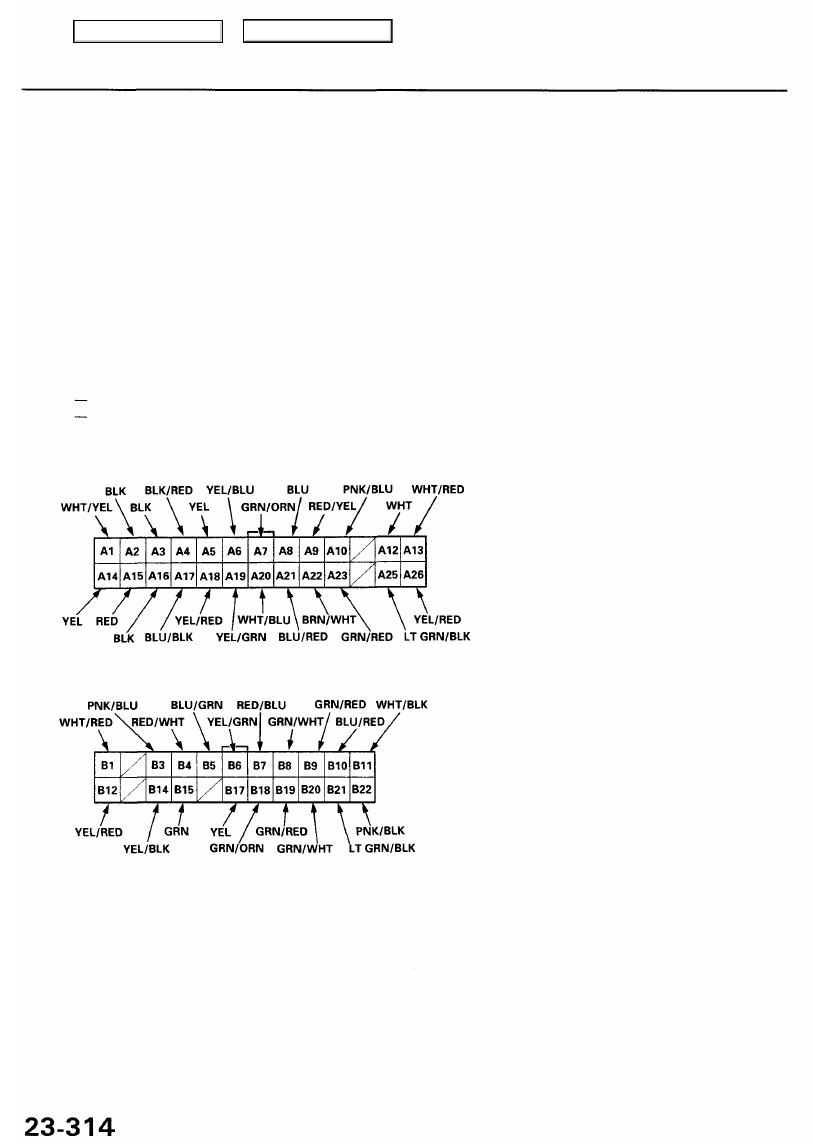

Multiplex Control Unit (Passenger's)

1. Remove the right kick panel (see

section 20

).

2. Disconnect the 22P and 26P connectors, then remove the passenger's unit (see page

23-246

).

3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, make the following input tests at the connector.

If a test indicates a problem, find and correct the cause, then recheck the system.
If all the input tests prove OK, the power window master switch (control unit) must be faulty; replace it.

Main Menu

Table of Contents

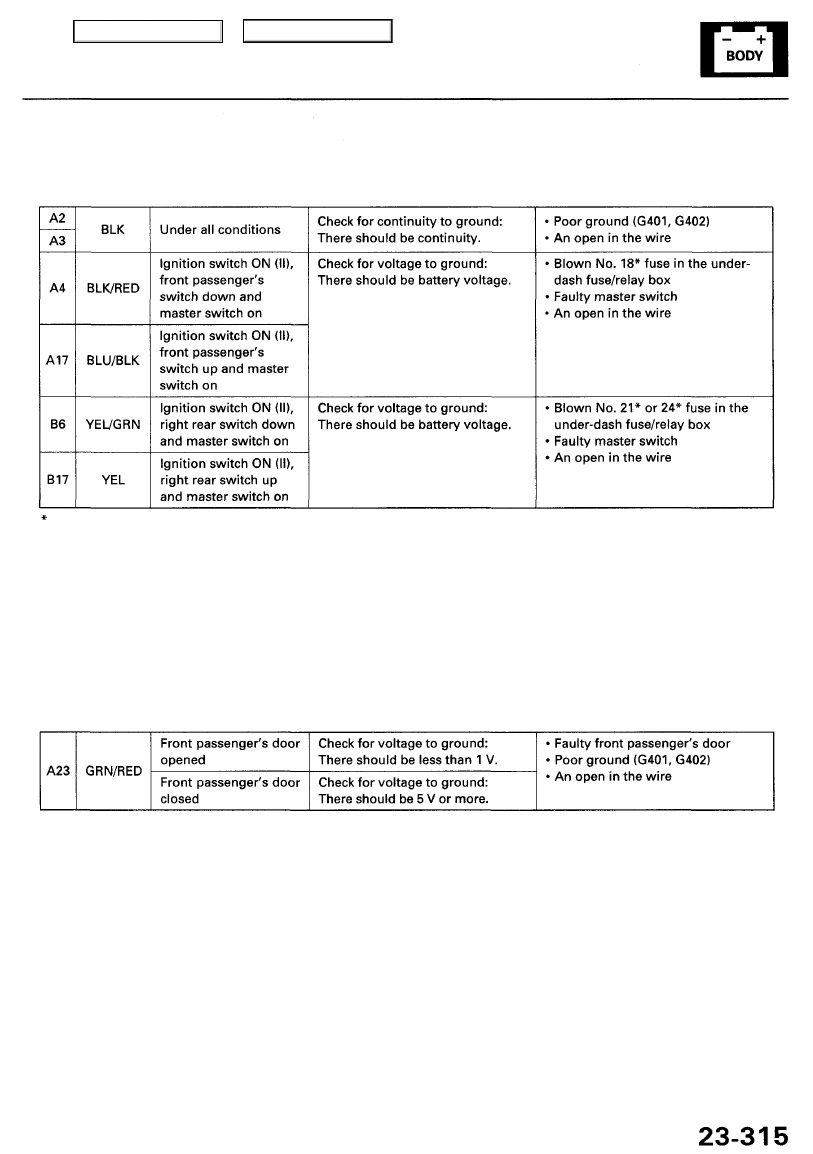

Disconnect the connector from the passenger's control unit.

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Reconnect the connector to the passenger's control unit.

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

'96 - 97 models:

No. 18 (20 A)
No. 21 (20 A)

'98 model:
No. 18 (30 A)
No. 24 (30 A)
'99-01 models:
No. 18 (20 A)
No. 24 (20 A)

Main Menu

Table of Contents

Power Windows

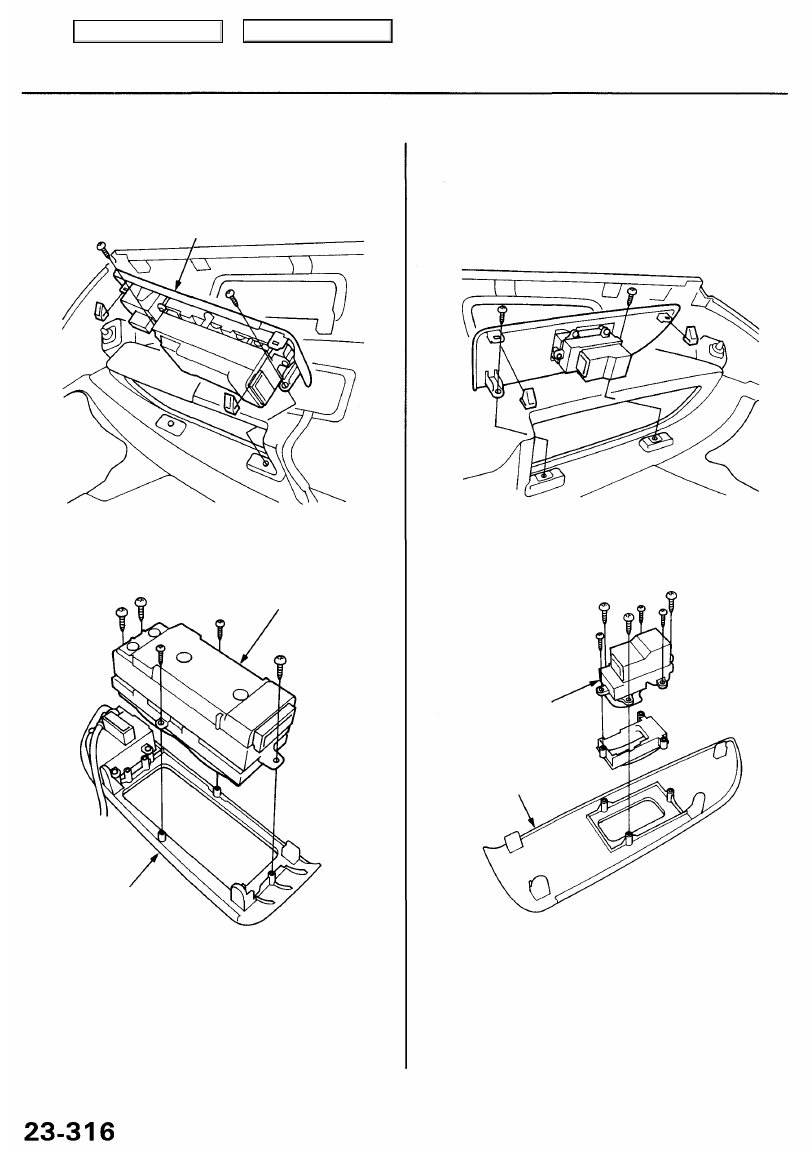

Master Switch Replacement

1. Remove the driver's door panel (see

section 20

).

2. Remove the two mounting screws, then remove the

master switch assembly from the door panel.

MASTER SWITCH ASSEMBLY

Passenger's Window Switch
Replacement

1. Remove the passenger's door panel (see

section 20

).

2. Remove the two screws, then remove the switch

assembly from the door panel.

3. Remove the six mounting screws, then remove the

passenger's window switch from the panel.

PASSENGER'S
WINDOW
SWITCH

PANEL

4. Install in the reverse order of removal.

4. Install in the reverse order of removal.

PANEL

3. Remove the five mounting screws, then remove the

master switch from the panel.

MASTER SWITCH
