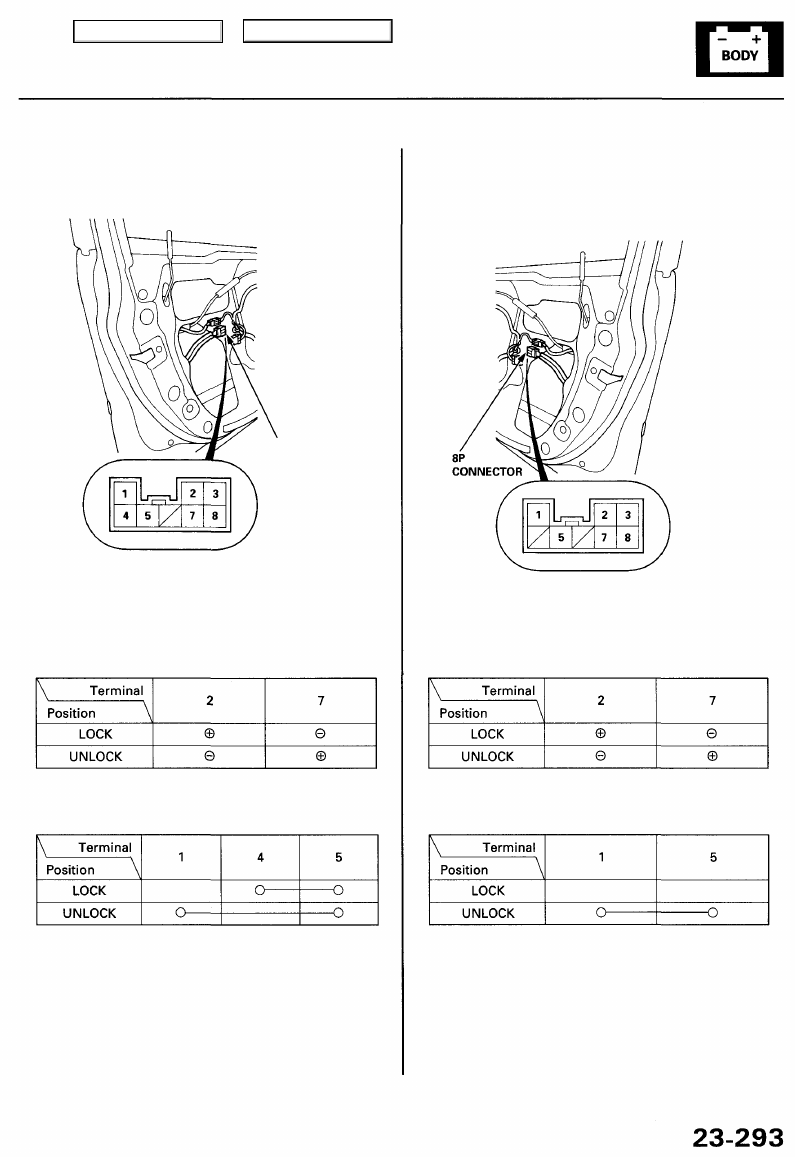

Driver's Door Lock Actuator Test

1. Remove the driver's door panel (see

section 20

).

2. Disconnect the 8P connector from the actuator.

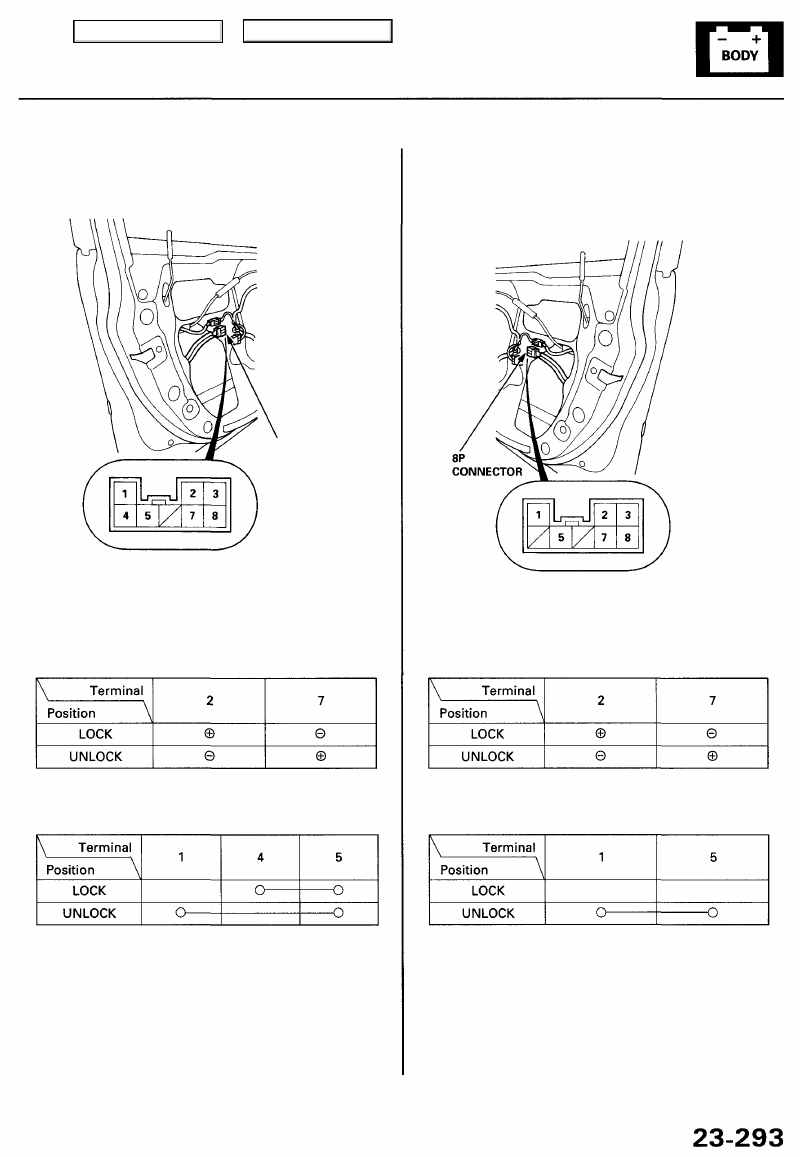

Front Passenger's Door Lock

Actuator Test

1. Remove the front passenger's door panel (see

section 20

).

2. Disconnect the 8P connector from the actuator.

Terminal side of

male terminals

3. Check actuator operation by connecting power and

ground according to the table.

CAUTION: To prevent damage to the actuator,
apply battery voltage only momentarily.

4. Check for continuity between the terminals in each

knob switch position according to the table.

5. If the actuator fails to work properly, replace it.

4. Check for continuity between the terminals in each

knob switch position according to the table.

5. If the actuator fails to work properly, replace it.

3. Check actuator operation by connecting power and

ground according to the table.

CAUTION: To prevent damage to the actuator,
apply battery voltage only momentarily.

Terminal side of

male terminals

8P
CONNECTOR

Main Menu

Table of Contents

3. Check actuator operation by connecting power and

ground according to the table.

CAUTION: To prevent damage to the actuator,
apply battery voltage only momentarily.

Terminal side of
male terminals

Power Door Locks

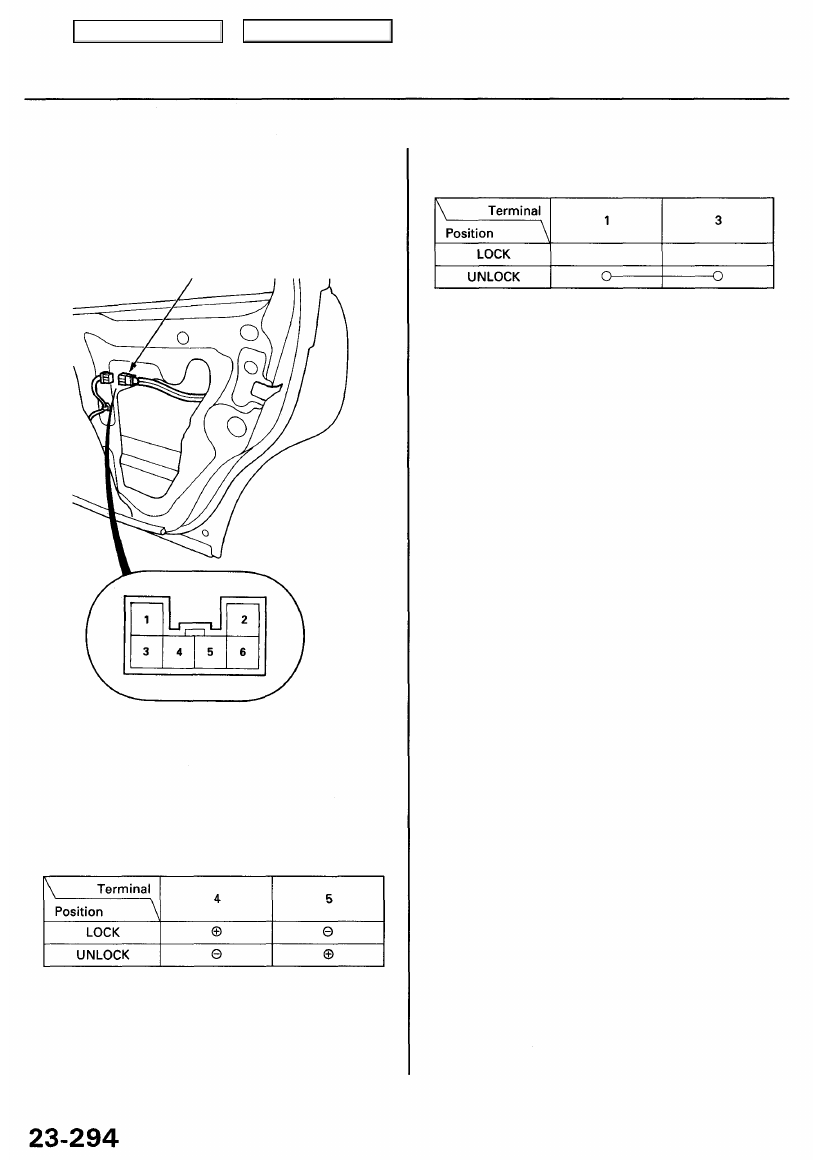

Rear Door Lock Actuator Test

1. Remove the rear door panel (see

section 20

).

2. Disconnect the 6P connector from the actuator.

6P CONNECTOR

4. Check for continuity between the terminals in each

knob switch position according to the table.

5. If the actuator fails to work properly, replace it.

Main Menu

Table of Contents

3. Check for continuity between the terminals in each

switch position according to the table.

3. Check for continuity between the terminals in each

switch position according to the table.

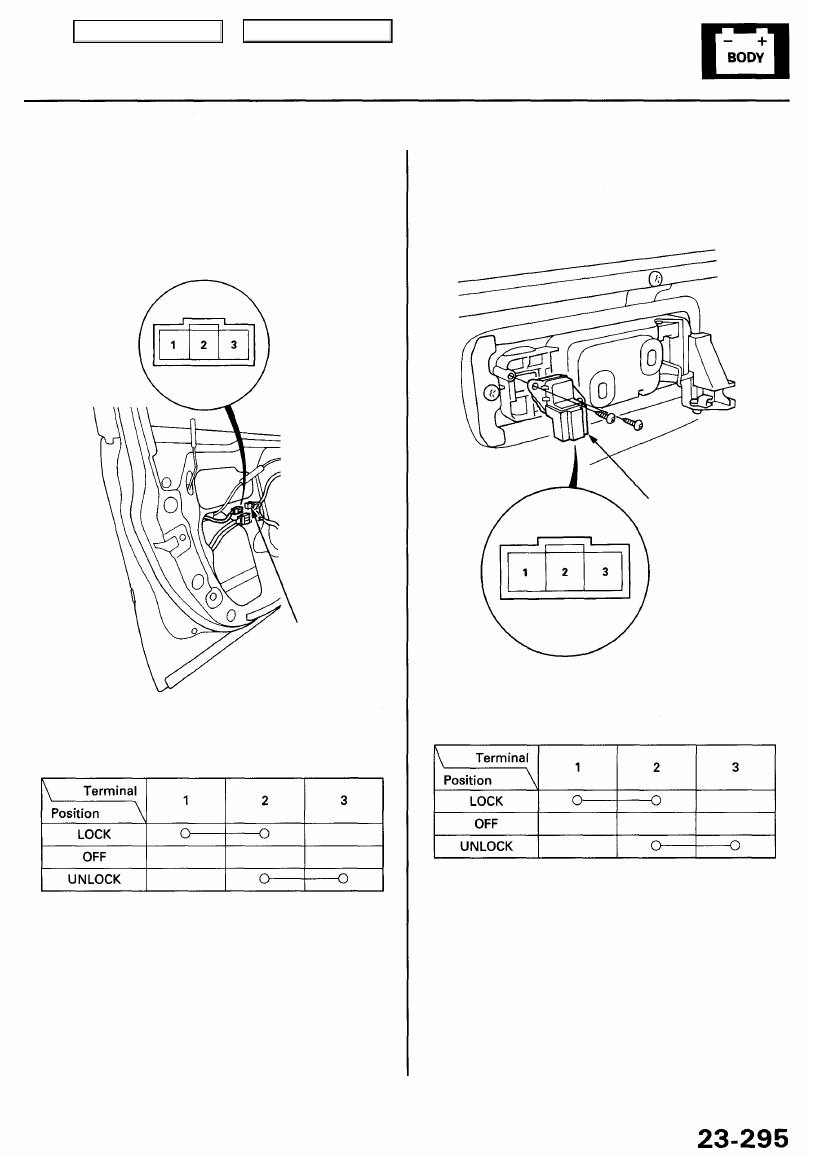

DOOR LOCK SWITCH

Door Lock Switch Test

1. Remove the door panel (see

 section 20

).

2. Remove the two screws, then remove the door lock

switch.

Door Key Cylinder Switch Test

1. Remove the door panel (see

section 20

).

2. Disconnect the 3P connector from the key cylinder

switch.

Terminal side of

male terminals

3P CONNECTOR

Main Menu

Table of Contents

Power Windows

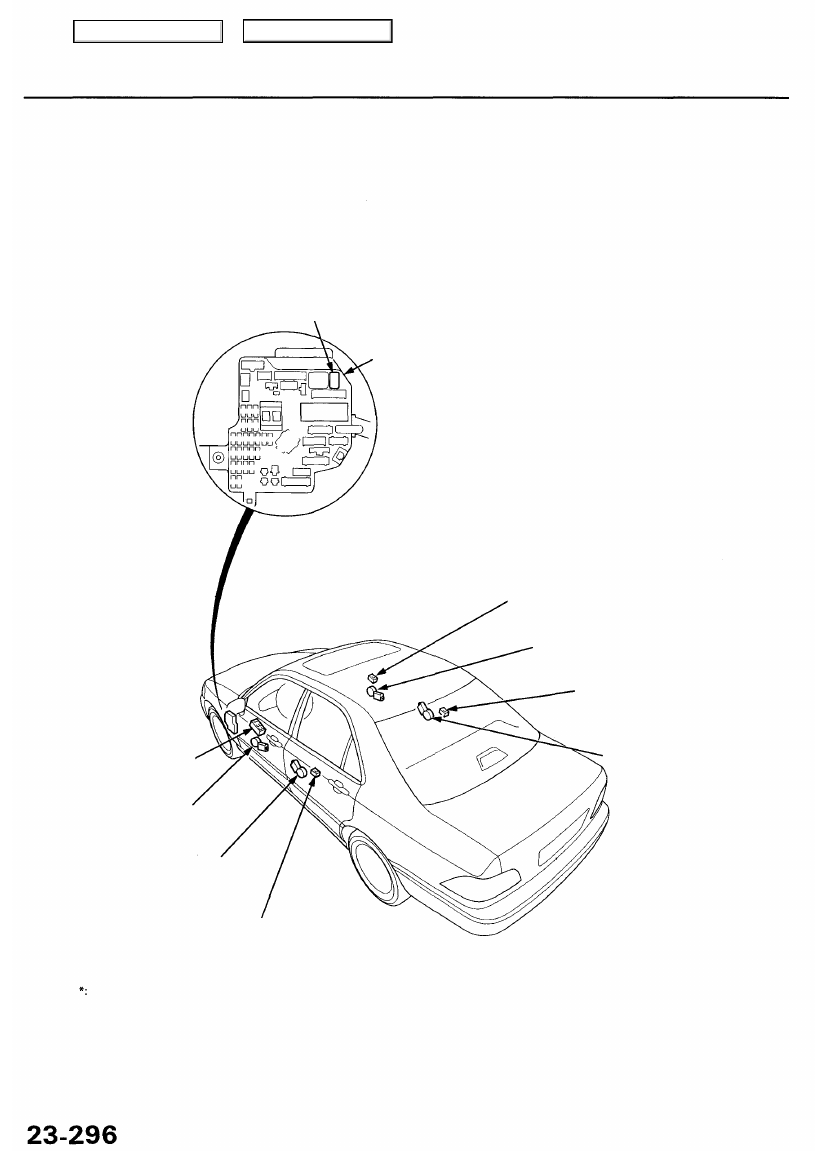

Component Location Index

POWER WINDOW
RELAY
Test, page

23-68

UNDER-DASH
FUSE/RELAY
BOX

FRONT PASSENGER'S WINDOW SWITCH

Test, page

23-317

Replacement, page

23-316

FRONT PASSENGER'S WINDOW MOTOR
Test, page

23-317

RIGHT REAR WINDOW SWITCH
Test, page

23-317

Replacement, page

23-316

RIGHT REAR WINDOW MOTOR

Test, page

23-317

POWER WINDOW MASTER
SWITCH*

Replacement, page

23-316

DRIVER'S WINDOW
MOTOR
Test, page

23-318

LEFT REAR WINDOW MOTOR

Test, page

23-317

LEFT REAR WINDOW
SWITCH

Test, page

23-317

Replacement, page

23-316

You can also test the switch by using the self-diagnosis function (mode 2). (See page

23-252

.)

For additional '02-04 information refer to page

23-35a

.
