Acura RL (1996-2004 year). Manual - part 605





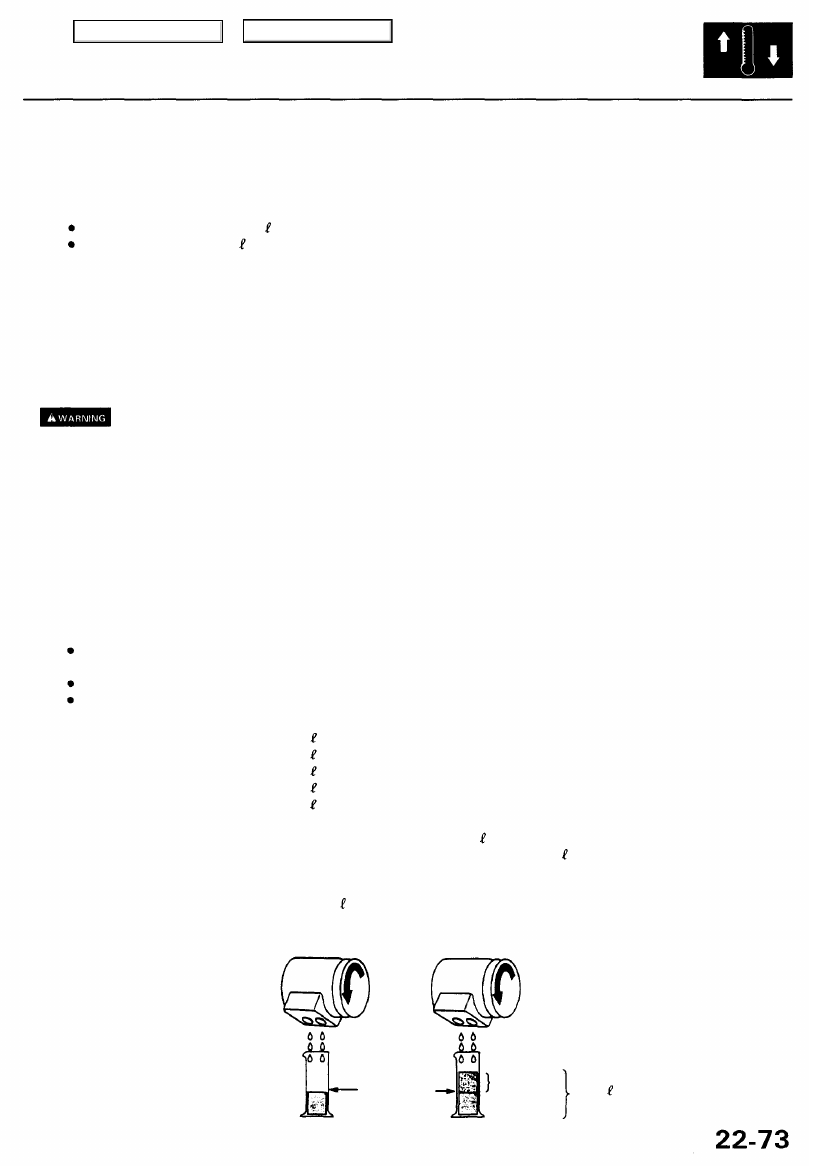

A/C Service Tips and Precautions

The air conditioner system uses HFC-134a (R-134a) refrigerant and polyalkyleneglycol (PAG) refrigerant oil*, which are not
compatible with CFC-12 (R-12) refrigerant and mineral oil. Do not use R-12 refrigerant or mineral oil in this system, and do

not attempt to use R-12 servicing equipment; damage to the air conditioner system or your servicing equipment will result.
* DENSO ND-OIL 8

P/N 38897-PR7-A01AH: 120 m (4 fl-oz, 4.2 Imp-oz)
P/N38899-PR7-A01: 40 m (1 1/3 fl-oz, 1.4 Imp-oz)

Use only service equipment that is U.L.-listed and is certified to meet the requirements of SAE J2210 to remove R-134a

from the air conditioner system.

CAUTION: Exposure to air conditioner refrigerant and lubricant vapor or mist can irritate eyes, nose and throat. Avoid
breathing the air conditioner refrigerant and lubricant vapor or mist.

If accidental system discharge occurs, ventilate work area before resuming service.

R-134a service equipment or vehicle air conditioner systems should not be pressure tested or leak tested with compressed
air.

Some mixtures of air and R-134a have been shown to be combustible at elevated pressures and can result

in fire or explosion causing injury or property damage. Never use compressed air to pressure test R-134a service equip-
ment or vehicle air conditioner systems.

Additional health and safety information may be obtained from the refrigerant and lubricant manufacturers.

1. Always disconnect the negative cable from the battery whenever replacing air conditioning parts.

2. Keep moisture and dust out of the system. When disconnecting any lines, plug or cap the fittings immediately; don't

remove the caps or plugs until just before you reconnect each line.

3. Before connecting any hose or line, apply a few drops of refrigerant oil to the O-ring.
4. When tightening or loosening a fitting, use a second wrench to support the matching fitting.

5. When discharging the system, use a R-134a refrigerant recovery/recycling/charging station; don't release refrigerant

into the atmosphere.

6. Add refrigerant oil after replacing the following parts:

NOTE:

To avoid contamination, do not return the oil to the container once dispensed, and never mix it with other refriger-

ant oils.
Immediately after using the oil, reinstall the cap on the container, and seal it to avoid moisture absorption.
Do not spill the refrigerant oil on the vehicle; it may damage the paint; if the refrigerant oil contacts the paint, wash
it off immediately.

When replacing the evaporator pressure regula-
tor, drain the oil from the removed evaporator

pressure regulator, and fill the new evaporator
pressure regulator with the same amount of oil.

Condenser ........................................30m (1 fl-oz, 1.1 Imp-oz)
Evaporator ........................................ 40 m (1 1/3 fl-oz, 1.4 Imp-oz)

Line or hose ...................................... 10 m (1/3 fl-oz, 0.4 Imp-oz)
Receiver/Dryer ................................. 10 m (1/3 fl-oz, 0.4 Imp-oz)
Leakage repair ................................. 25 m (5/6 fl-oz, 0.9 Imp-oz)
Compressor ................................ For compressor replacement, subtract the volume of oil drained from the

removed compressor from 140 m (4 2/3 fl-oz, 4.9 Imp-oz), and drain the calculated

volume of oil from the new compressor: 140 m (4 2/3 fl-oz, 4.9 Imp-oz) — Volume
of removed compressor = Volume to drain from new compressor.
NOTE: Even if no oil is drained from the removed compressor, don't drain more

than 50 m (1 2/3 fl-oz, 1.8 Imp-oz) from the new compressor.

REMOVED
COMPRESSOR

NEW
COMPRESSOR

SAME LEVEL

DRAINING
VOLUME

140m (4 2/3 fl-oz, 4.9 Imp-oz)

Main Menu

Table of Contents

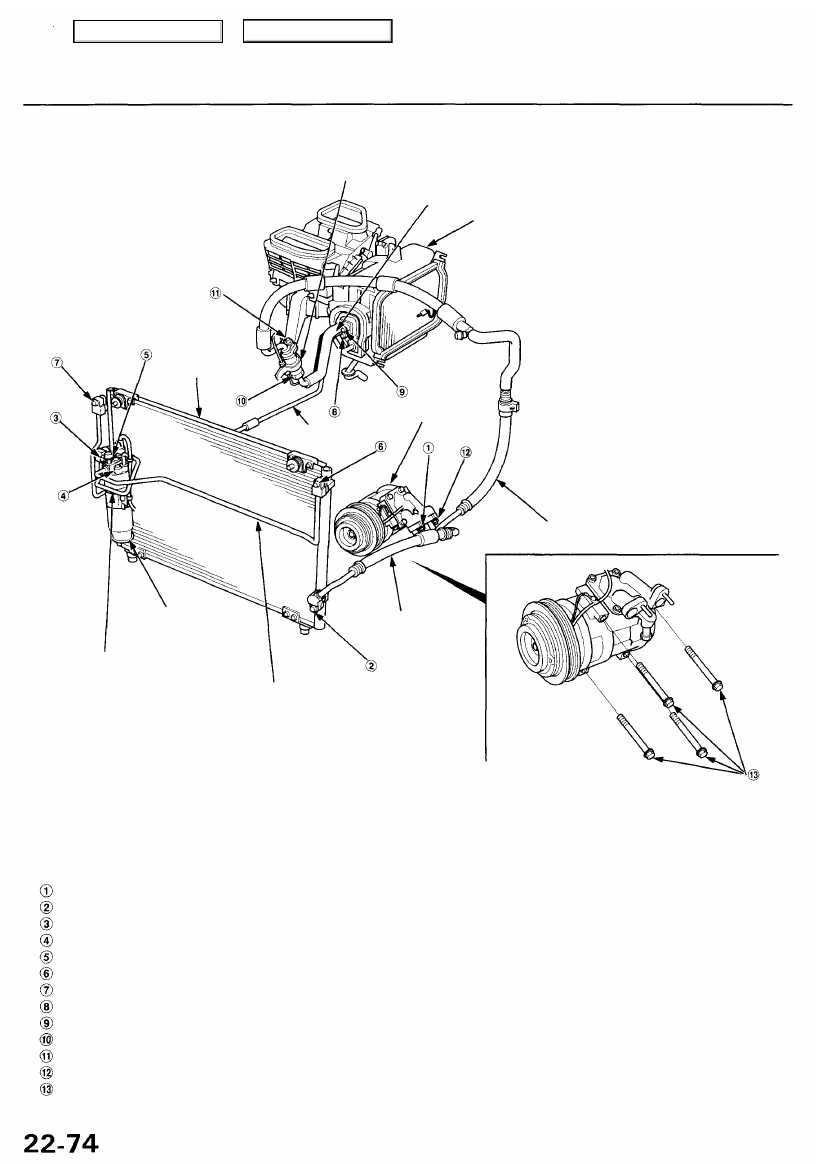

A/C System Torque Specifications

EVAPORATOR PRESSURE REGULATOR

SUCTION LINE

EVAPORATOR

CONDENSER LINE

Discharge hose to the compressor (6 x 1.0 mm) ..................................................................... 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Discharge hose to the condenser (6 x 1.0 mm)........................................................................ 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Condenser line to the condenser (6 x 1.0 mm) ........................................................................ 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Condenser line to the receiver/dryer (6 x 1.0 mm) .................................................................. 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Receiver line A to the receiver/dryer (6 x 1.0 mm) .................................................................. 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Receiver line A to the condenser (6 x 1.0 mm) ........................................................................ 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Receiver line B to the condenser (6 x 1.0 mm)......................................................................... 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Receiver line B to the evaporator (6 x 1.0 mm) ........................................................................ 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Suction line to the evaporator (6 x 1.0 mm) ............................................................................ 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Suction line to the evaporator pressure regulator .................................................................... 31 N-m (3.2 kgf-m, 23 Ibf-ft)
Suction hose to the evaporator pressure regulator (6 x 1.0 mm) .......................................... 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Suction hose to the compressor (6 x 1.0 mm) ......................................................................... 9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)
Compressor to the oil pan (8 x 1.25 mm) .................................................................................... 22N-m (2.2 kgf-m, 16 Ibf-ft)

COMPRESSOR

SUCTION HOSE

DISCHARGE HOSE

RECEIVER LINE A

RECEIVER/DRYER

RECEIVER LINE B

CONDENSER

Main Menu

Table of Contents

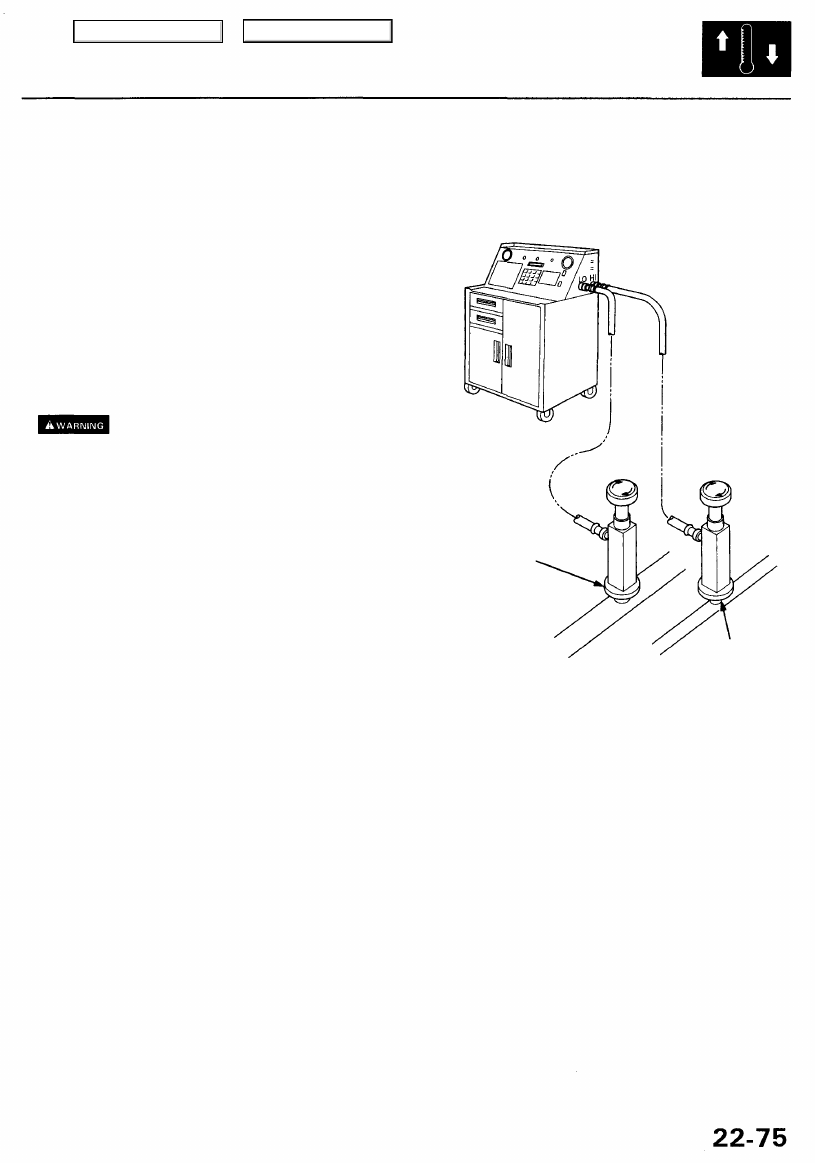

A/C System Service

Recovery

Use only service equipment that is U.L.-listed and is cer-

tified to meet the requirements of SAE J2210 to remove

HFC-134a (R-134a) from the air conditioner system.

CAUTION: Exposure to air conditioner refrigerant and

lubricant vapor or mist can irritate eyes, nose and

throat. Avoid breathing the air conditioner refrigerant
and lubricant vapor or mist.

If accidental system discharge occurs, ventilate work
area before resuming service.

R-134a service equipment or vehicle air conditioner sys-

tems should not be pressure tested or leak tested with
compressed air.

Some mixtures of air and R-134a have been

shown to be combustible at elevated pressures and can
result in fire or explosion causing injury or property dam-
age. Never use compressed air to pressure test R-134a
service equipment or vehicle air conditioner systems.

Additional health and safety information may be obtained
from the refrigerant and lubricant manufacturers.

1. Connect a R-134a refrigerant recovery/recycling/

charging station to the vehicle, as shown, following
the equipment manufacturer's instructions.

2. Measure the amount of refrigerant oil removed from

the A/C system after the recovery process is com-

pleted.

RECOVERY/RECYCLING/CHARGING STATION

LOW-PRESSURE
SIDE

HIGH-PRESSURE
SIDE

NOTE: Be sure to install the same amount of new
refrigerant oil back into the A/C system before charg-
ing.

Main Menu

Table of Contents

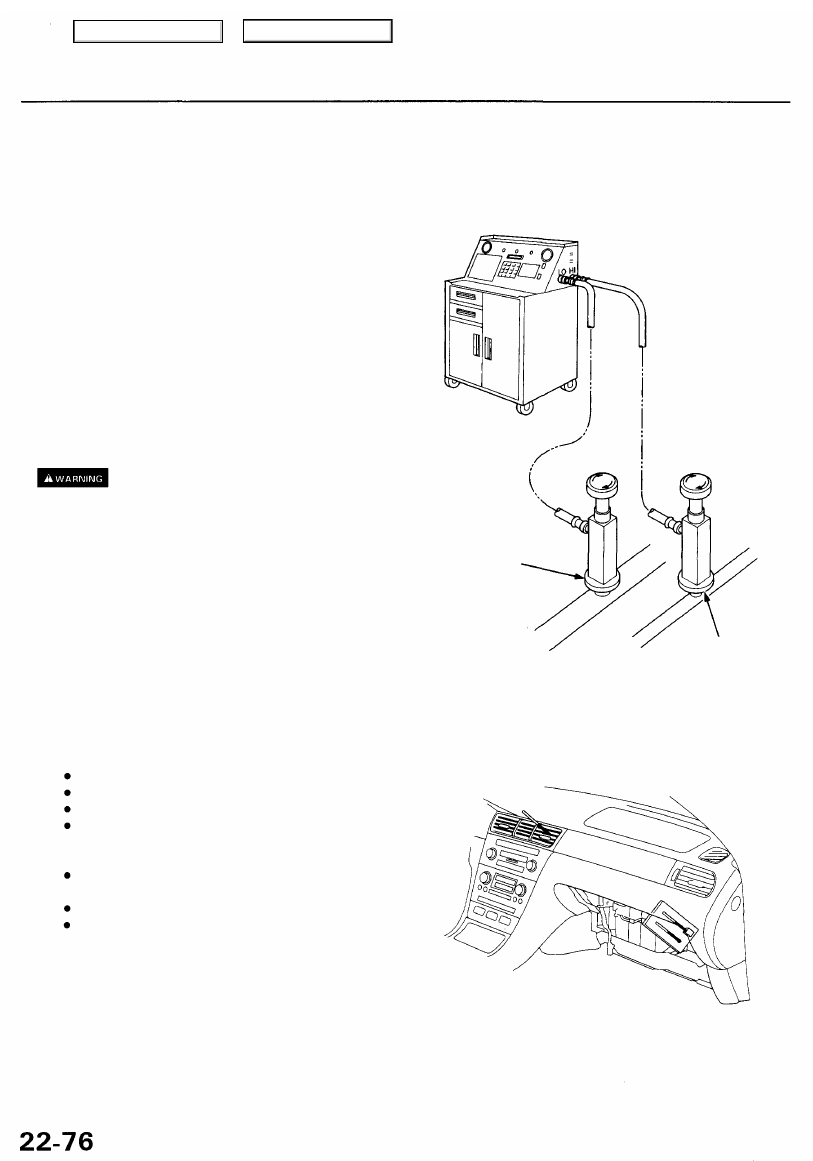

A/C System Service

Performance Test

The performance test will help determine if the air con-

ditioner system is operating within specifications.

Use only service equipment that is U.L.-listed and is cer-

tified to meet the requirements of SAE J2210 to remove

HFC-134a (R-134a) from the air conditioner system.

CAUTION: Exposure to air conditioner refrigerant and
lubricant vapor or mist can irritate eyes, nose and
throat. Avoid breathing the air conditioner refrigerant
and lubricant vapor or mist.

If accidental system discharge occurs, ventilate work
area before resuming service.

R-134a service equipment or vehicle air conditioner sys-

tems should not be pressure tested or leak tested with
compressed air.

Some mixtures of air and R-134a have been

shown to be combustible at elevated pressures and can
result in fire or explosion causing injury or property
damage. Never use compressed air to pressure test R-

134a service equipment or vehicle air conditioner sys-

tems.

Additional health and safety information may be obtained
from the refrigerant and lubricant manufacturers.

1. Connect a R-134a refrigerant recover/recycling/

charging station to the vehicle, as shown, following
the equipment manufacturer's instructions.

2. Insert a thermometer in the center air vent. Deter-

mine the relative humidity and air temperature.

3. Test conditions:

Avoid direct sunlight.
Open hood.
Open front doors.
Set the temperature control dial on MAX COOL,
the mode control switch on VENT and the recir-
culation control switch on RECIRCULATE.
Turn the A/C switch on, and the fan switch on

MAX.
Run the engine at 1,500 rpm.
No driver or passengers in vehicle

4. After running the air conditioning for 10 minutes

under the above test conditions, read the delivery

temperature from the thermometer in the dash vent
and the high and low system pressure from the A/C
gauges.

RECOVERY/RECYCLING/CHARGING STATION

LOW-PRESSURE
SIDE

HIGH-PRESSURE

SIDE
