Evaporator/Blower Unit

Replacement

SRS components are located in this area. Review the
SRS component locations, precautions, and procedures
in the SRS (

section 24

) before performing repairs or ser-

vice.

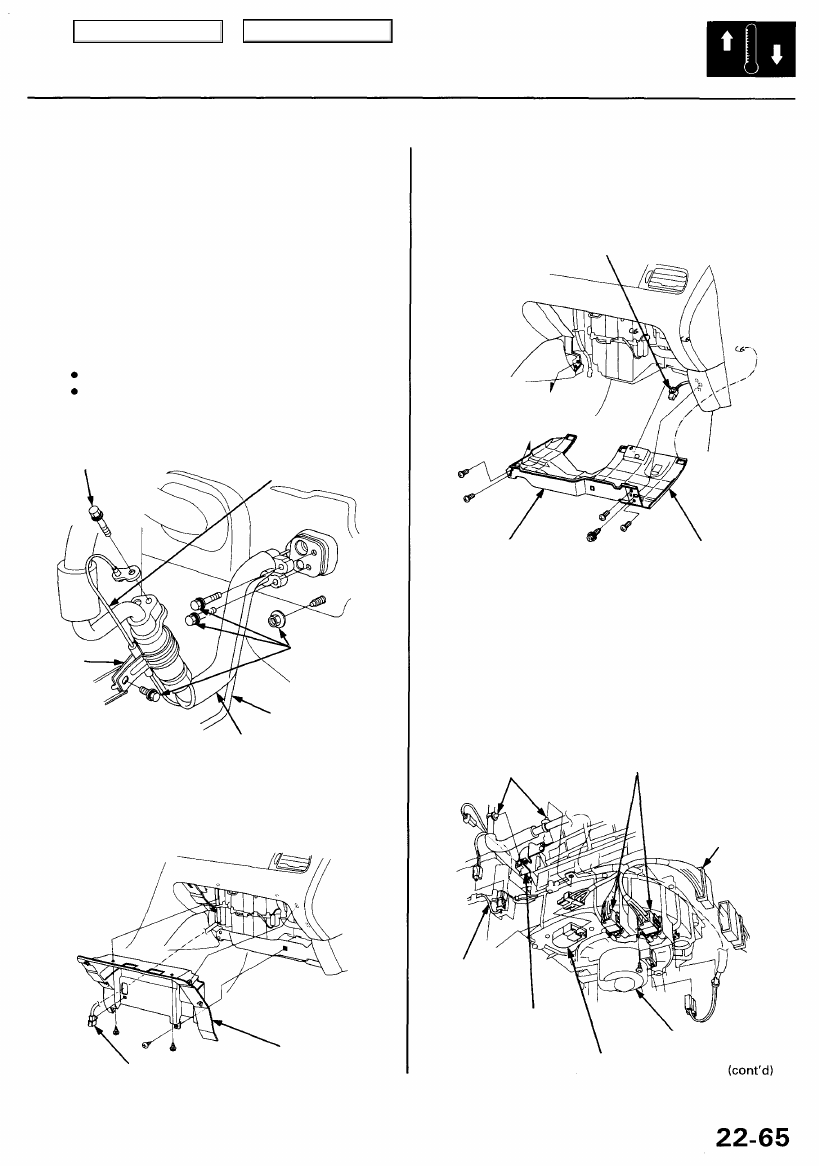

1. Recover the refrigerant with a recovery/recycling/

charging station (see page

22-75

).

2. Remove the bolt and the clamp from the evaporator.

Remove the bolt, then disconnect the capillary tube

from the suction line. Remove the bolts, then discon-

nect the suction and receiver lines from the evapora-

tor. Remove the mounting nut from the evaporator.

NOTE:

Be careful not to damage or bend the capillary tube.
Plug or cap the lines immediately after discon-
necting them to avoid moisture and dust contami-
nation.

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

CAPILLARY TUBE

CLAMP

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

RECEIVER LINE

SUCTION LINE

3. Turn the ignition switch ON (II), and set the recircu-

lation control switch on RECIRCULATE.

4. Remove the glove box (see

section 20

).

5. Remove the trunk opener main switch connector,

the self-tapping screws and the glove box back
cover.

GLOVE BOX
BACK COVER

TRUNK OPENER MAIN
SWITCH CONNECTOR

6.

Remove the service check connector, the screws
and the bolt, then remove the blower under cover

with the glove box frame.

SERVICE CHECK CONNECTOR

GLOVE BOX FRAME

BLOWER UNDER COVER

7. Disconnect the A/C wire harness connector from the

main wire harness. Remove the wire harness clips.
Disconnect the connectors from the recirculation

control motor, the evaporator temperature sensor,
the power transistor and the blower motor. Remove

the screw, then remove the blower motor relay and
the blower motor high relay together with the

bracket.

WIRE HARNESS CLIPS

BLOWER MOTOR RELAY,
BLOWER MOTOR HIGH RELAY

A/C WIRE HARNESS
CONNECTOR

EVAPORATOR

TEMPERATURE
SENSOR

RECIRCULATION

CONTROL MOTOR

BLOWER MOTOR

POWER TRANSISTOR

Main Menu

Table of Contents

Evaporator/Blower Unit

Replacement (cont'd)

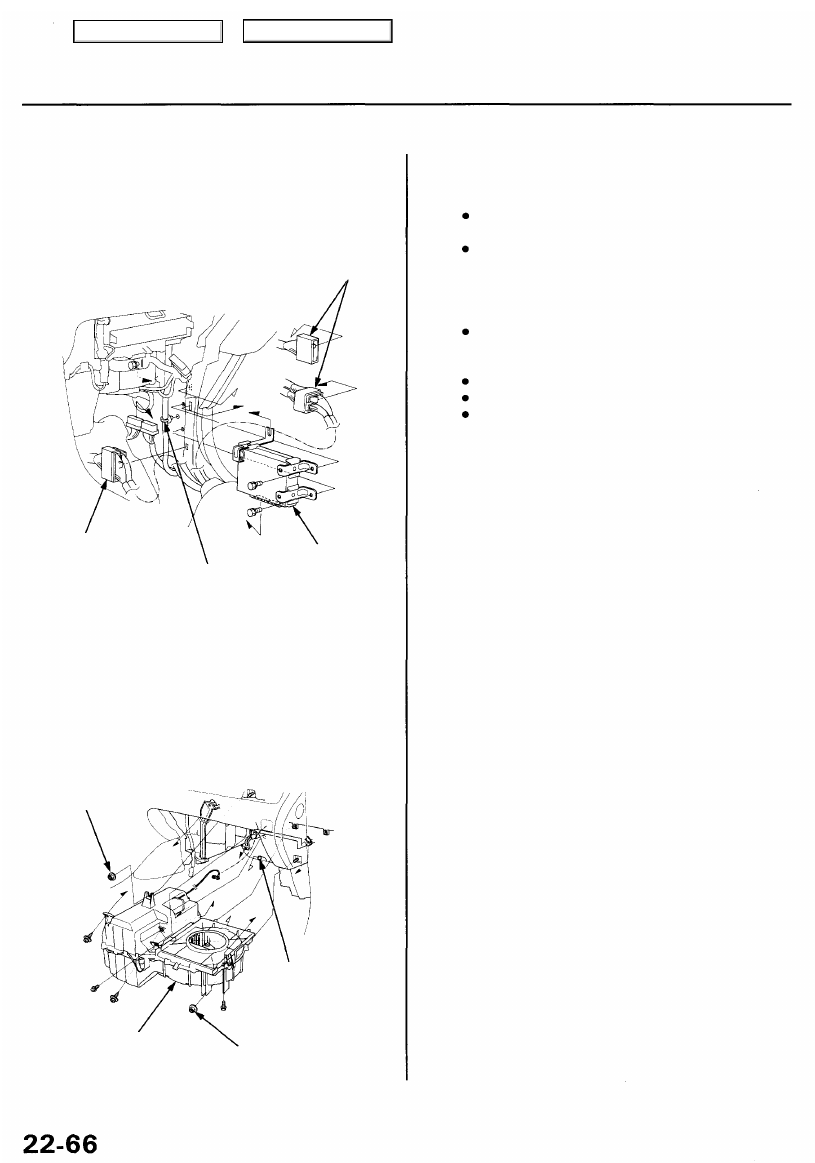

8. Remove the wire harness connectors and the SRS

main harness clip from the body. Disconnect the

connectors from the multiplex control unit (passen-
ger's) unit. Loosen the upper mounting bolt, then
remove the mounting bolts and the control unit.

WIRE HARNESS
CONNECTORS

WIRE HARNESS
CONNECTORS

SRS MAIN HARNESS CLIP

MULTIPLEX
CONTROL
UNIT
(PASSENGER'S)

9. Remove the dust and pollen filter assemblies (see

page

22-68

).

10. Disconnect the drain hose. Remove the self-tapping

screws, the mounting bolts, the mounting nuts and
the evaporator/blower unit.

NOTE: Be careful not to damage or bend the capil-
lary tube.

6 x 1.0 mm
9.8 N-m
(1.0 kgf-m, 7.2 Ibf-ft)

DRAIN HOSE

EVAPORATOR-BLOWER UNIT

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

11. Install in the reverse order of removal. Make note of

the following items.

If you're installing a new evaporator, add refrig-

erant oil (ND-OIL 8) (see page

 22-73

).

Replace the O-rings with new ones at each fitting,
and apply a thin coat of refrigerant oil before
installing them.
NOTE: Be sure to use the right O-rings for HFC-

134a (R-134a) to avoid leakage.
Install the capillary tube along the suction line.
NOTE: Be careful not to damage or bend the

capillary tube.

Apply sealant to the grommets.

Make sure that there is no air leakage.
Charge the system (see page

 22-89

), and test its

performance (see page

22-76

).

Main Menu

Table of Contents

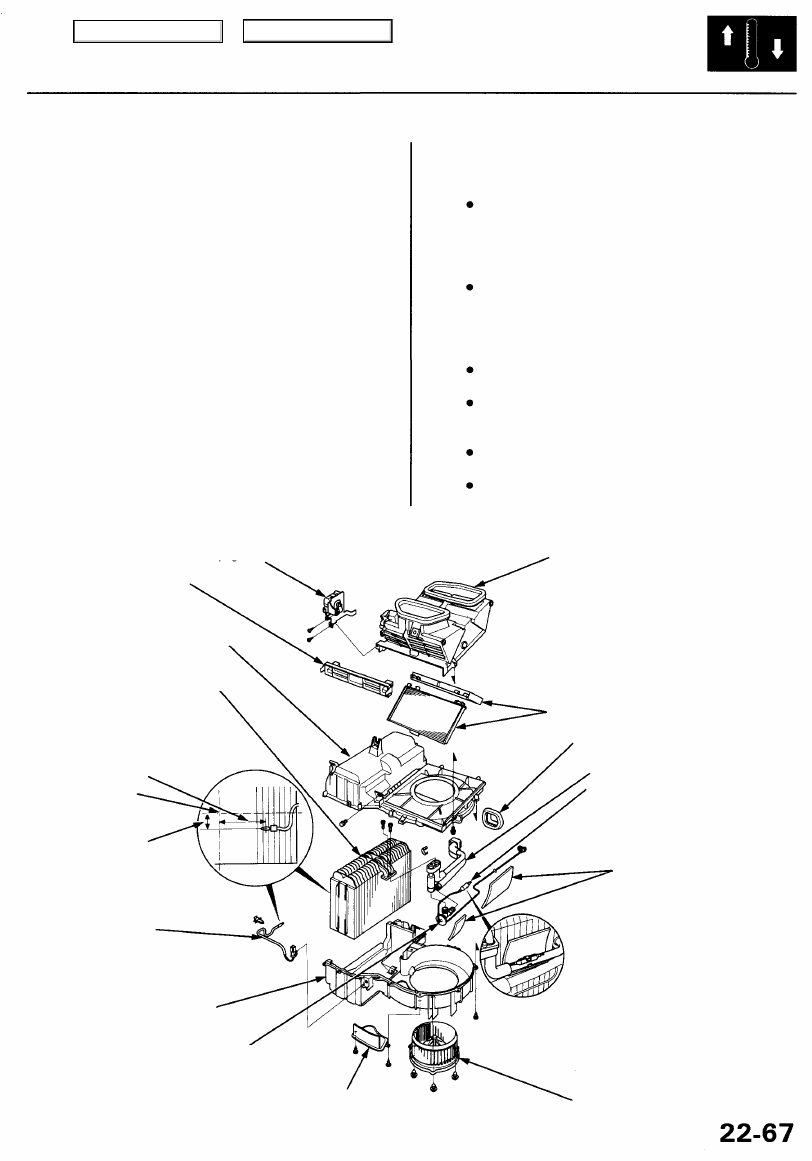

Overhaul

NOTE: The blower motor and the recirculation control
motor can be replaced without removing the evapora-

tor/blower unit.

1. Remove the filter lid and the dust and pollen filter

assemblies, then remove the bolts and the recircu-
lation housing. If necessary, remove the self-tap-
ping screws and the recirculation control motor.

2. If necessary, remove the self-tapping screws, the

blower motor, the self-tapping screws and the power

transistor.

3. Pull out the evaporator temperature sensor. Remove

the self-tapping screws, then carefully separate the

housings. Remove the evaporator.

4. If necessary, remove the expansion valve and the

evaporator lines.
NOTE: When loosening the nuts of the expansion
valve, use a second wrench to hold the expansion
valve. Otherwise, they can be damaged.

RECIRCULATION
CONTROL MOTOR
Test, page

22-59

FILTER LID

UPPER HOUSING

EVAPORATOR

Blow dirt out of fins

with compressed air.

97.4 mm (3.83 in)

Core center

32.7 mm (1.29 in)

EVAPORATOR
TEMPERATURE
SENSOR
Test, page

22-63

LOWER HOUSING

EXPANSION VALVE

POWER TRANSISTOR
Test, page 22-63

5.

Assemble in the reverse order of disassembly. Make

note of following items.

Replace the O-rings with new ones at each fitting
and apply a thin coat of refrigerant oil before
installing them.
NOTE: Be sure to use the right O-rings for HFC-
134a (R-134a) to avoid leakage.
Install the expansion valve capillary tube with

the capillary tube in contact with the outlet line

directly, and wrap it with tape.
NOTE: Make sure there is no foreign matter stuck
between the capillary tube and the outlet line.

Reinstall the evaporator temperature sensor to
its original location.

When removing recirculation control motor, make
sure that the recirculation control doors and link-
age move smoothly without binding.
After reassembly, make sure the recirculation
control motor runs smoothly (see page

22-59

).

Make sure that there is no air leakage.

RECIRCULATION
HOUSING

DUST AND POLLEN FILTER ASSEMBLIES

GROMMET

EVAPORATOR LINES

CAPILLARY TUBE

TAPES (Replace)

BLOWER MOTOR

Main Menu

Table of Contents

Dust and Pollen Filters

Replacement

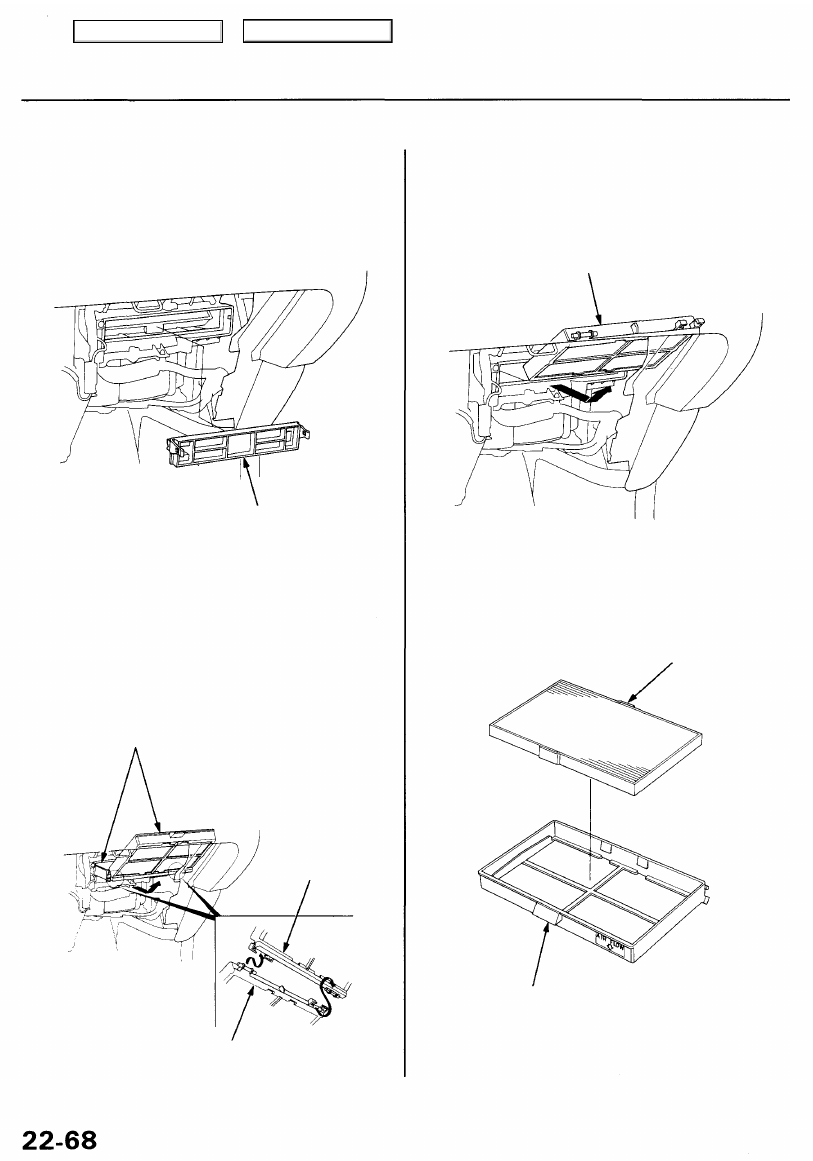

1. Remove the glove box (see

section 20

).

2. Remove the glove box back cover (see page

22-65

).

3. Remove the filter lid.

FILTER LID

4. Turn the ignition switch ON (II), and set the recircu-

lation control switch on RECIRCULATE.

5. Pull the dust and pollen filter assemblies out of the

recirculation housing as shown. Separate the first

filter assembly from the second filter assembly,
then remove the first filter assembly.

DUST AND POLLEN
FILTER ASSEMBLIES

FIRST DUST AND
POLLEN FILTER
ASSEMBLY

SECOND DUST AND POLLEN FILTER ASSEMBLY

6. Remove the second dust and pollen filter assembly

from the recirculation housing as shown.

SECOND DUST AND POLLEN FILTER ASSEMBLY

7. Remove the dust and pollen filter from the filter

housing.

DUST AND POLLEN FILTER

FILTER HOUSING

8. Install in the reverse order of removal. Make sure

that there is no air leakage.
