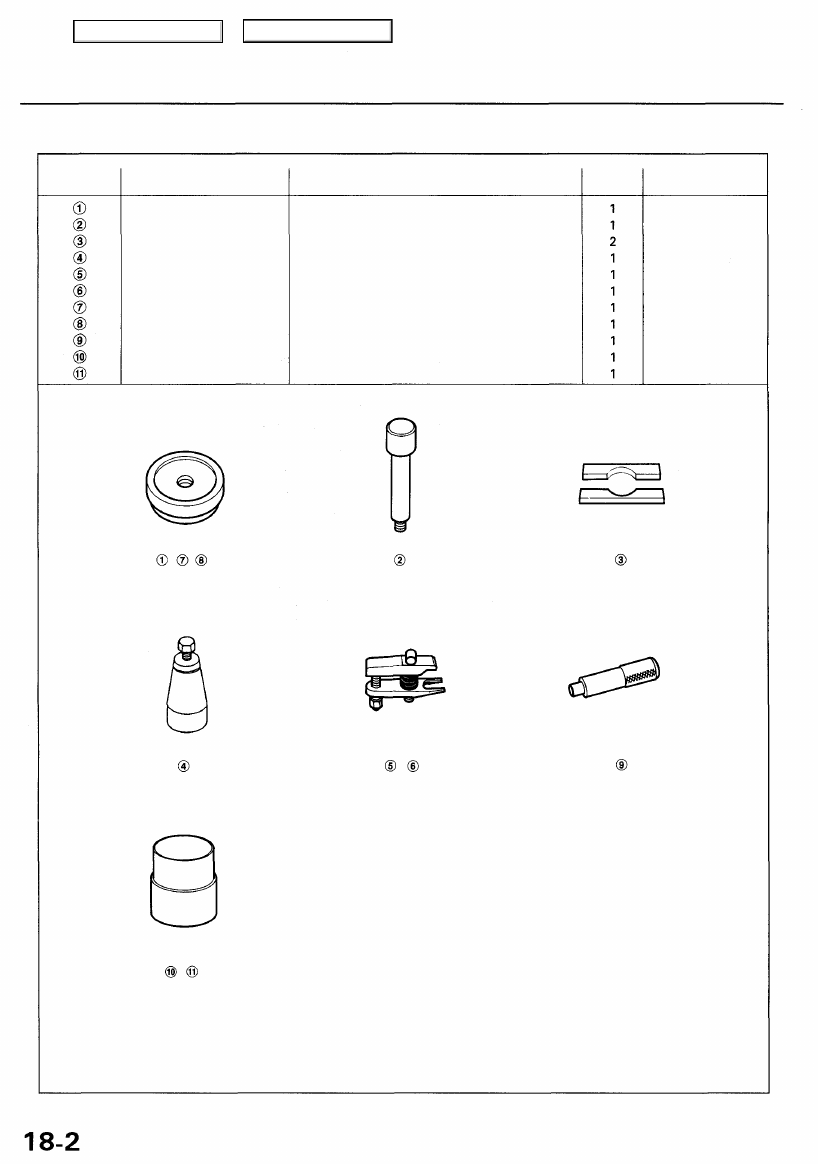

Special Tools

Ref. No.

Tool Number

Description

Qty

Page Reference

Driver Attachment, 78 x 90 mm
Hub Dis/AssemblyTool
Hub Dis/Assembly Base
Ball Joint Boot Clip Guide
Ball Joint Remover, 32 mm
Ball Joint Remover, 28 mm

Attachment, 42 x 47 mm
Attachment, 72 x 75 mm

Driver
Support Base
Support Base

18-13
18-12
18-12
18-14, 18-23
18-11
18-10, 18-11, 18-21
18-13
18-12, 18-13
18-12
18-13
18-13

07GAD-SD40101
07GAF-SE00100
07GAF - SD40700
07GAG - SD40700
07 MAC-S LO0100
07MAC - SL00200
07746-0010300
07746-0010600
07749-0010000
07965-SD90100
07965 - 6920201

Main Menu

Table of Contents

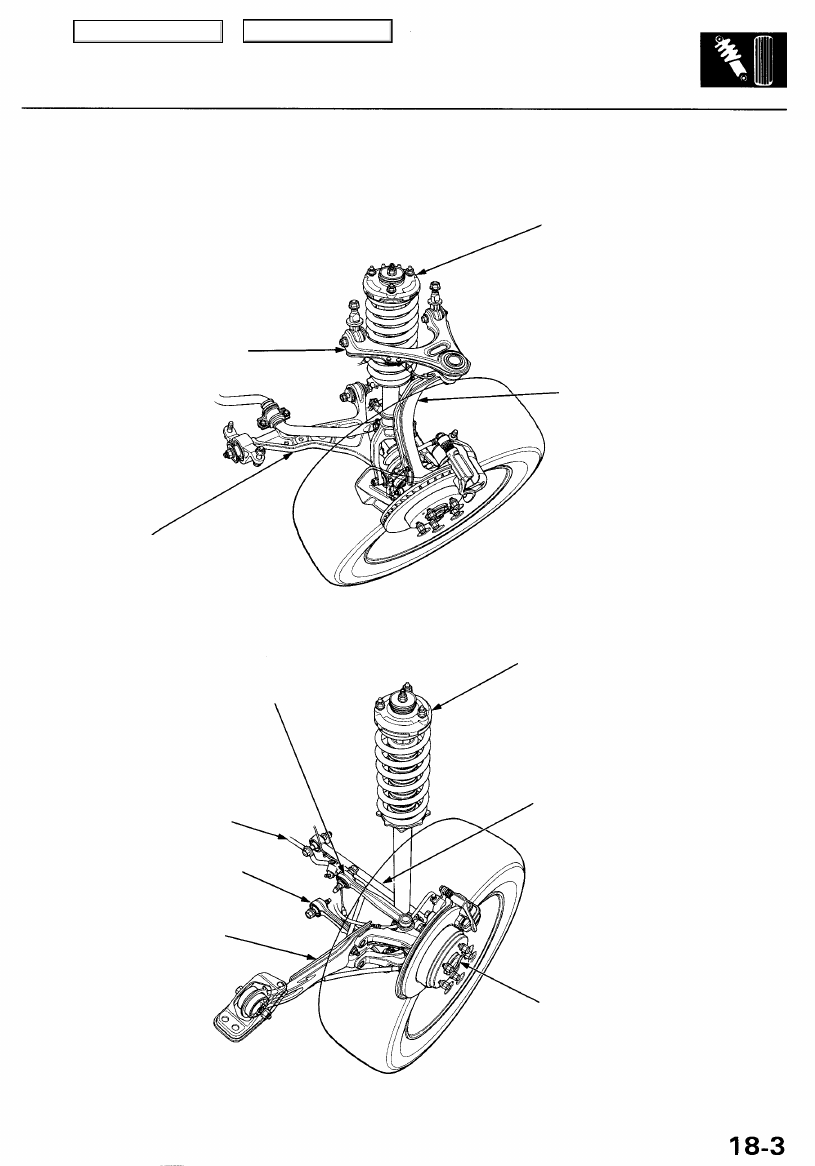

Component Locations

Index

Wheel Alignment, page

18-4



Front Suspension

UPPER ARM
• Removal/Inspection, page

18-15

• Installation, page

18-16

FRONT DAMPER
• Removal, page

18-17

• Disassembly/Inspection, page

18-17

• Reassembly, page

18-18

• Installation, page

18-18

KNUCKLE/HUB
• Replacement, page

18-8

•Wheel Bearing Replacement, page

18-11

LOWER ARM
• Removal/Inspection, page

18-15

• Installation, page

18-16

Rear Suspension

UPPER ARM
• Removal/Inspection, page

18-21

• Installation, page

18-22

STABILIZER BAR
• Removal/Inspection, page

 18-21

LOWER ARM A
• Removal/Inspection, page

18-21

• Installation, page

18-22

TRAILING ARM
• Removal/Inspection, page

18-21

• Installation, page

18-22

REAR DAMPER
• Removal, page

18-23

• Disassembly/Inspection, page

18-24

• Reassembly, page

18-24

• Installation, page

18-25

LOWER ARM B
• Removal/Inspection, page

18-21

• Installation, page

18-22

HUB BEARING UNIT
• Replacement, page

18-19

Main Menu

Table of Contents

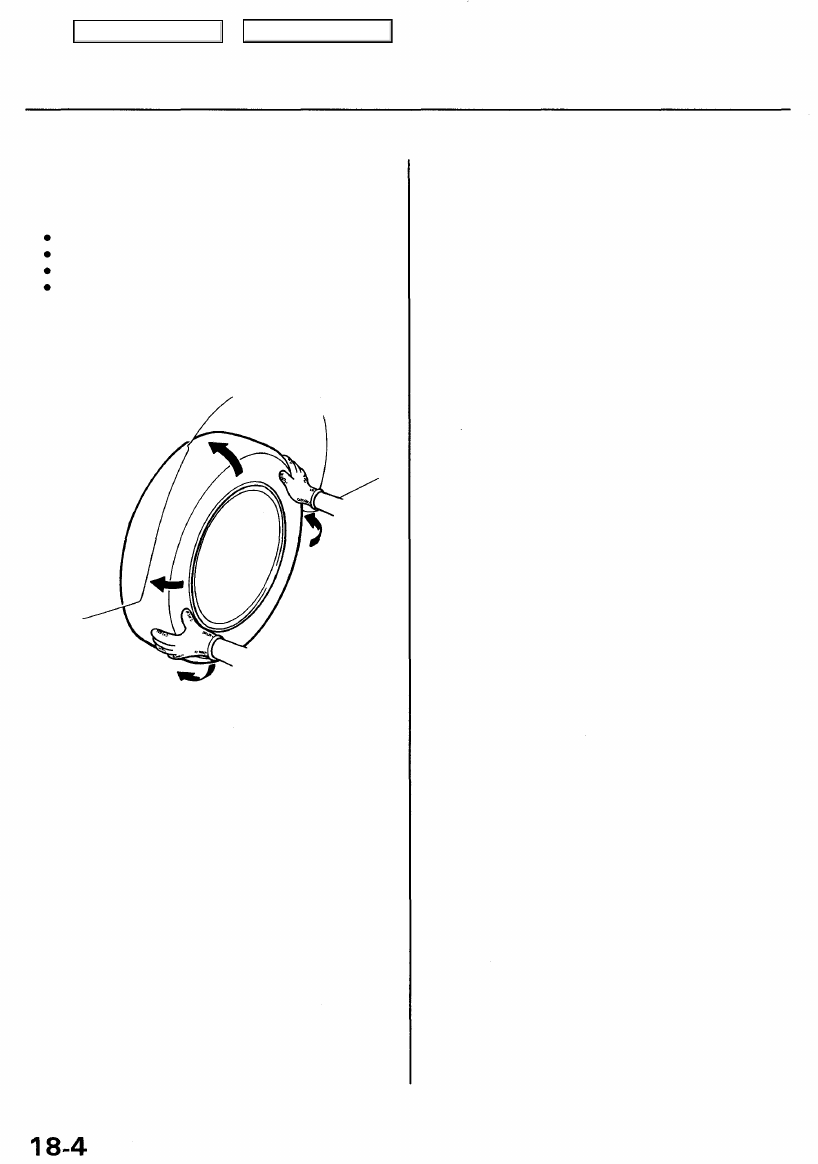

Wheel Alignment

Caster

NOTE: For proper inspection/adjustment of the wheel
alignment, check and adjust the following before check-
ing the alignment:

Check that the suspension is not modified.
Check the tire size and tire pressure.
Check the runout of the wheels and tires.
Check the suspension ball joints. (Hold a wheel with
your hands, and move it up and down and right and

left to check for wobbling.)

Inspection

NOTE: Use commercially available computerized four

wheel alignment equipment to measure wheel alignment

(caster, camber, toe, and/or turning angle). Follow the
equipment manufacturer's instructions.

1. Check the steering wheel angle; if significantly off

center, it may be necessary to remove the steering
wheel and reposition it on the splines. Turn the
steering wheel to the straight ahead position.

2. Check the caster angle.

Caster angle: 2°50'±1°

3. If out of specification, check for damaged suspen-

sion components.

Camber

Inspection

NOTE: Use commercially-available computerized four

wheel alignment equipment to measure wheel align-

ment (caster, camber, toe, and/or turning angle).
Follow the equipment manufacturer's instructions.

1. Check the camber angle.

Camber angle:

Front: 0°00'±1°
Rear: -0°30'±1°

2. If out of specification, check for bent or damaged sus-

pension components.

Main Menu

Table of Contents

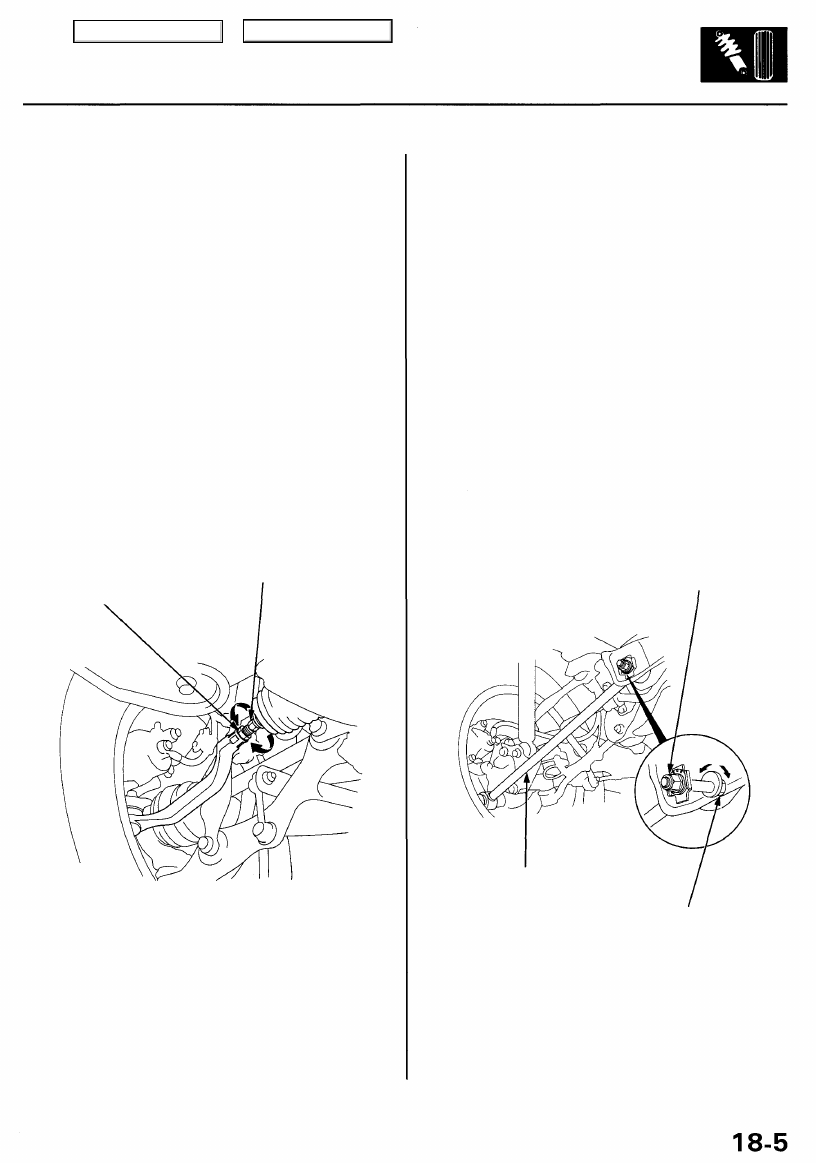

Front Toe Inspection/Adjustment

NOTE: Use commercially-available computerized four

wheel alignment equipment to measure wheel align-

ment (caster, camber, toe, and/or turning angle).
Follow the equipment manufacturer's instructions.

1. Check the tire pressure.

2. Center the steering wheel spokes.

3. Check the toe with the wheels pointed straight

ahead.

Front toe: 0 ± 2 mm (0±1/16 in)

— If adjustment is required, go on to step 4.

— If no adjustment is required, remove the align-

ment equipment.

4. Loosen the tie-rod locknuts, then turn both tie-rods

in the same direction until the front wheels are
pointed straight ahead.

TIE-ROD LOCKNUT

14 x 1.5 mm

44 N-m (4.5 kgf-m, 33 Ibf-ft)

TIE-ROD

5. Turn both tie-rods equally until the toe reading on

the turning radius gauge is correct.

6. After adjusting, tighten the tie-rod locknuts, and

reposition the tie-rod boot if it is twisted or dis-
placed.

Rear Toe Inspection/Adjustment

NOTE: Use commercially-available computerized four

wheel alignment equipment to measure wheel align-

ment (caster, camber, toe and/or turning angle). Follow

the equipment manufacturer's instructions.

1. Release the parking brake.

NOTE:
• Measure the difference in toe measurements

with the wheels pointed straight ahead.

• If the parking brake is engaged, you may get an

incorrect reading.

Rear toe-in: 2 ± 2 mm (1/16 ± 1/16 in)

— If adjustment is required, go to step 2.

— If no adjustment is required, remove the align-

ment equipment.

2. Hold the adjusting bolt on the rear lower arm B and,

loosen the self-locking nut.

SELF-LOCKING NUT

12 x 1.25mm
54 N-m (5.5 kgf-m, 40 Ibf-ft)
Replace.

LOWER ARM B

ADJUSTING BOLT

3. Adjust the rear toe by turning the adjusting bolt

until toe is correct.

4. Install the self-locking nut, and tighten it while hold-

ing the adjusting bolt.
