5. Reconnect the feed line to upper side of the valve

body unit.

2. Position the line mounting cushions by aligning the

marks on the 10 mm return line (large diameter
line).

3. Install the feed line on the slot of the cushions.

4. Install the two line clamps on the line mounting

cushions as shown below.

Installation

CAUTION: Be careful not to bend or damage cylinder

lines A and B or the four fluid lines when installing the
gearbox.

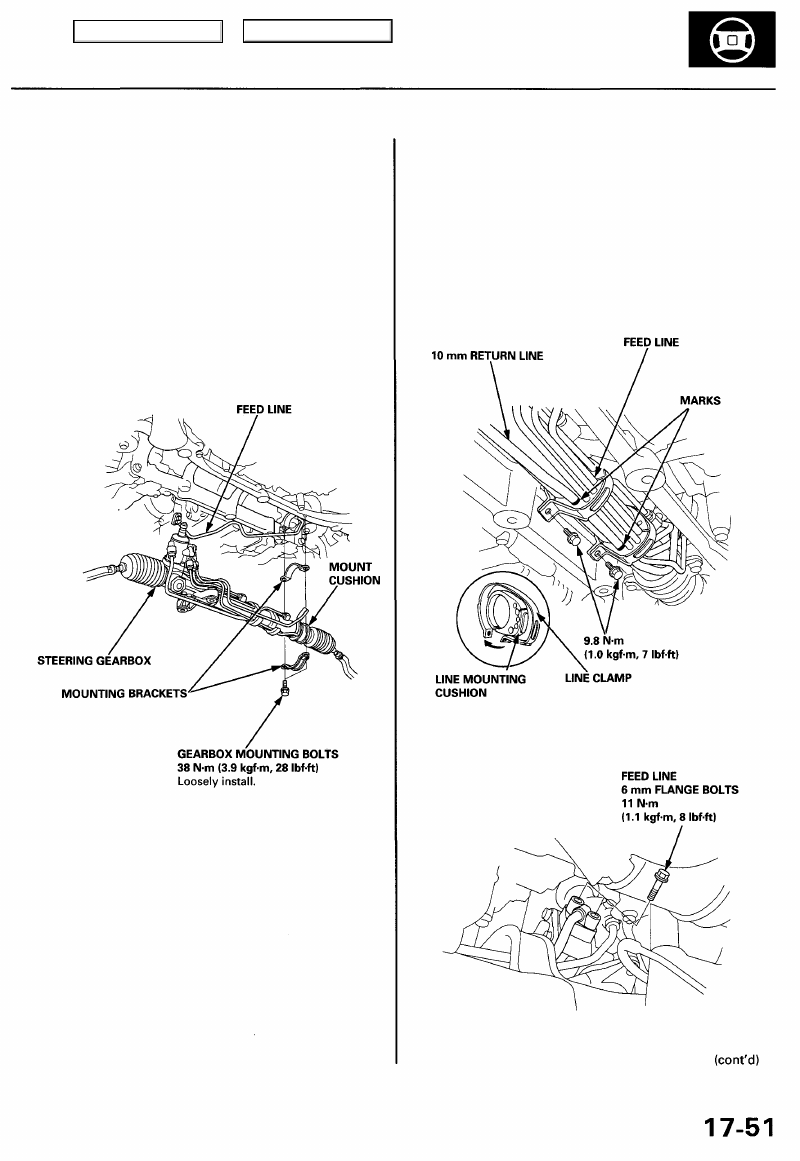

1. Assemble the mounting bracket over the mount

cushion, then loosely install the gearbox on the rear

beam with two gearbox mounting bolts.

NOTE: Move the feed line over the gearbox so that
it does not interfere with the gearbox during instal-
lation.

Main Menu

Table of Contents

Installation (cont'd)

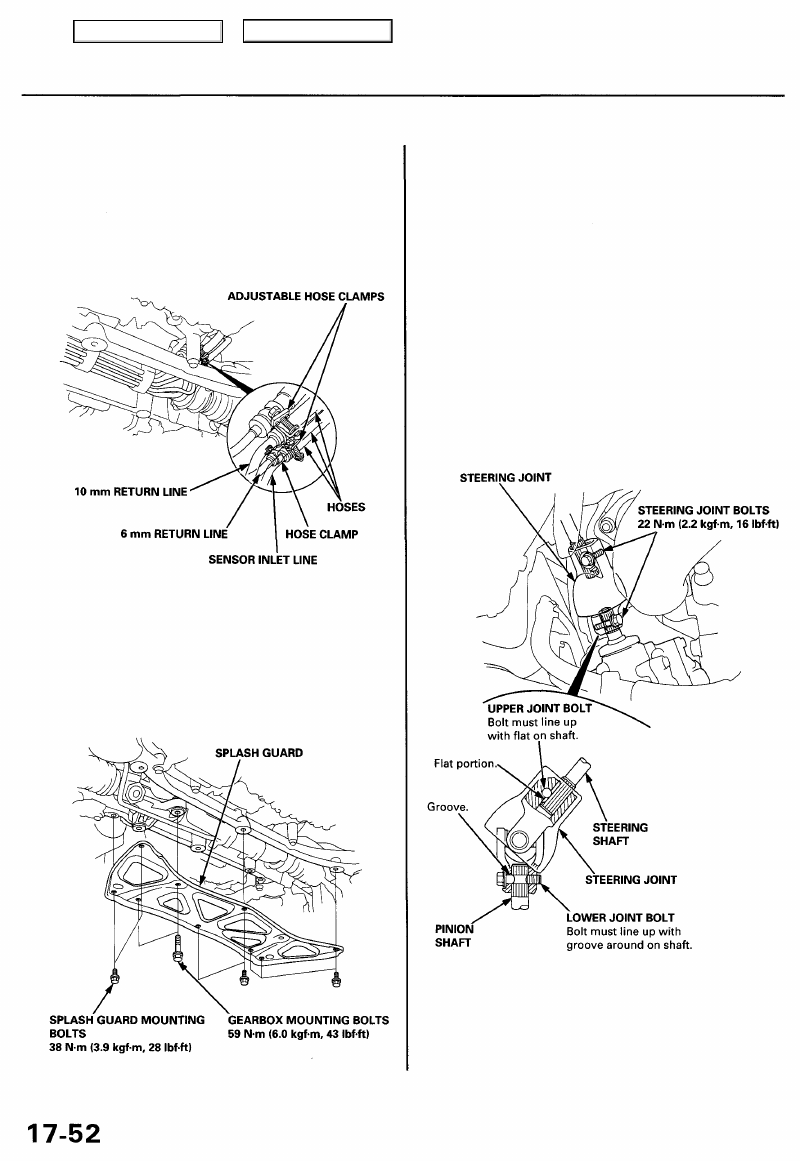

6. Reconnect the three lines (sensor inlet line, 10 mm

return line and 6 mm return line) to the hoses.

NOTE:
• Make sure that there is no interference between

the feed line, the rear beam or any other parts.

• For hose clamps installation, refer to page

17-23

.

9. Install the steering joint, and reconnect the steering

shaft and pinion shaft.

NOTE: Make sure the steering joint is connected as

follows:

a. Insert the upper end of the steering joint onto the

steering shaft (line up the bolt hole with the flat
on the shaft), and loosely install the upper joint
bolt,

b. Slip the lower end of the steering joint onto the

pinion shaft (line up the bolt hole with the groove
around the shaft), and loosely install the lower

joint bolt.

Be sure that the lower joint bolt is securely in the

groove in the pinion shaft,

c. Pull on the steering joint to make sure that the

steering joint is fully seated. Then tighten the
joint bolts.

Power Steering Gearbox

7. Tighten the two gearbox mounting bolts on the

mounting bracket that were loosely installed in step 1.

8. Install the splash guard with the two gearbox mount-

ing bolts and splash guard attaching bolts.

NOTE: Install the bolts loosely first, then tighten

them securely.

10. Center the cable reel by first rotating it clockwise until

it stops. Then rotate it counterclockwise about two

turns. The arrow mark on the label should point

straight up.
Reinstall the steering wheel (see page

17-18

).

Main Menu

Table of Contents

12. Install the front wheels.

13. Fill the system with the recommended power steer-

ing fluid, and bleed air from the system (see page

17-16

).

14. After installation, perform the following checks.

• Start the engine, allow it to idle, and turn the steer-

ing wheel from lock-to-lock several times to warm
up the fluid. Check the gearbox for leaks (see page

17-23

).

• Adjust the front toe (see

section 18

).

• Check the steering wheel spoke angle. Adjust by

turning the right and left tie-rods, if necessary.

NOTE: Turn the right and left tie-rods equally.

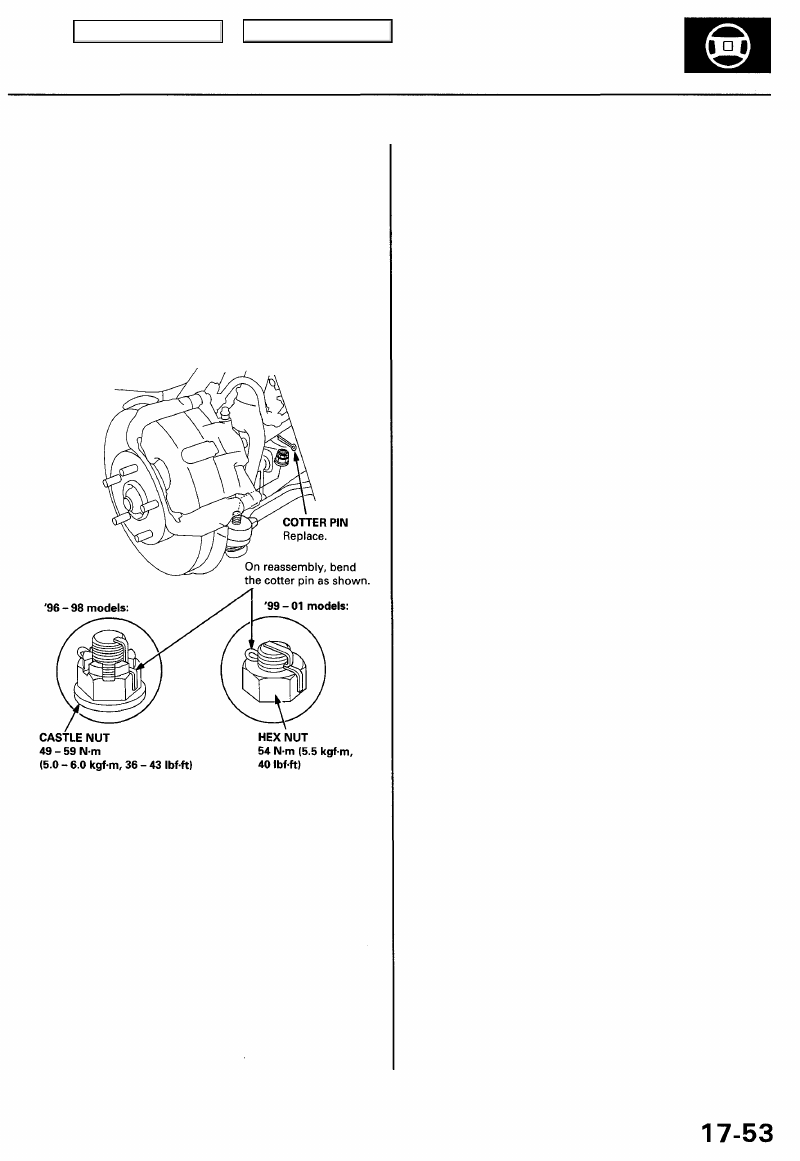

11. Reconnect the tie-rod ends to the steering knuckles,

tighten the castle nut ('96 - 98 models) or hex nut

('99 - 01 models) to the specified torque, and install
new cotter pins.

NOTE: Before connecting the tie-rod ends, wipe off
any grease contamination from the ball joint tapered

section and threads.

CAUTION: Torque the castle nut to the lower torque
specification, then tighten it only far enough to align
the slot with the pin hole. Do not align the nut by

loosening.

Main Menu

Table of Contents

Ball Joint Boot Replacement

CAUTION: Do not contaminate the boot installation sec-
tion with grease.

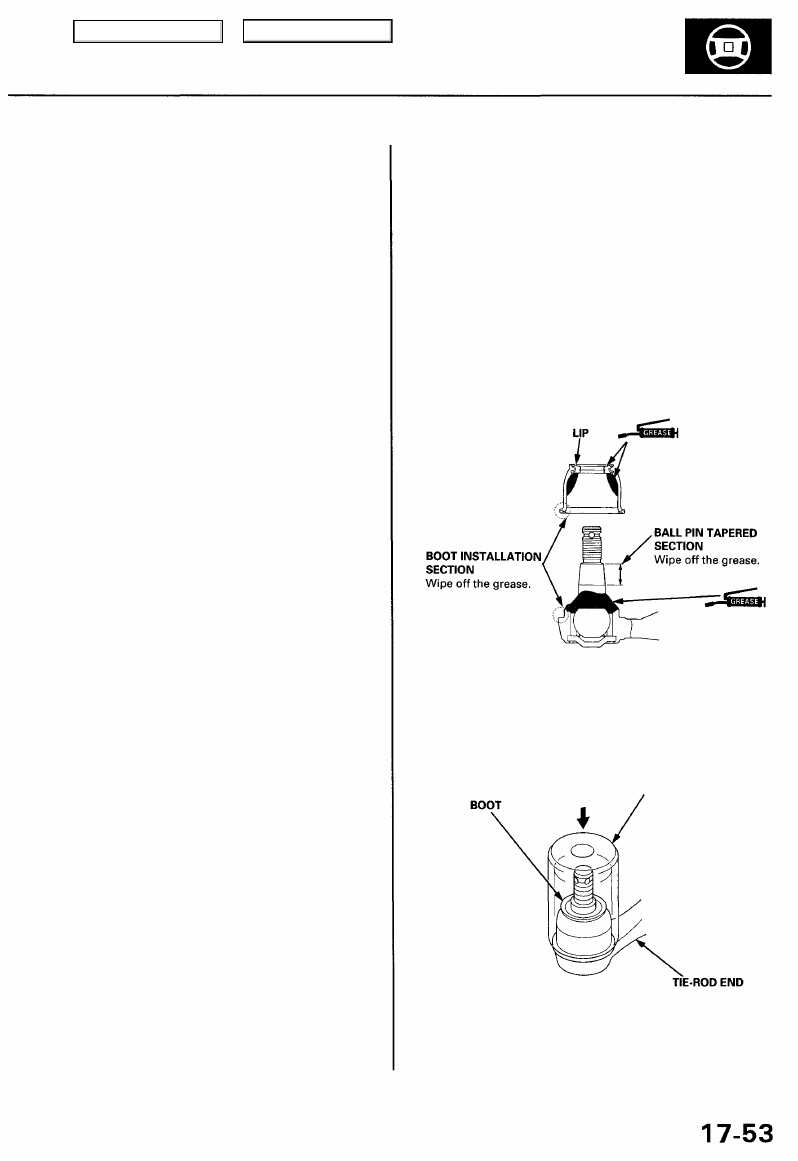

1. Remove the boot from the tie-rod end, and wipe the

old grease off the ball pin.

2. Pack the lower area of the ball pin with fresh grease.

3. Pack the interior of the new boot and lip with fresh

grease.

CAUTION:

• Keep grease off the boot installation section and

the tapered section of the ball pin.

• Do not allow dust, dirt, or other foreign materials

to enter the boot.

4. Install the new boot using the special tool as shown

below.

NOTE: The boot must not be a gap at the boot instal-
lation sections.

CAUTION: After installing the boot, check the ball
pin tapered section for grease contamination, and
wipe it if necessary.

FRONT HUB
DIS/ASSEMBLY TOOL

07965-SA50500
