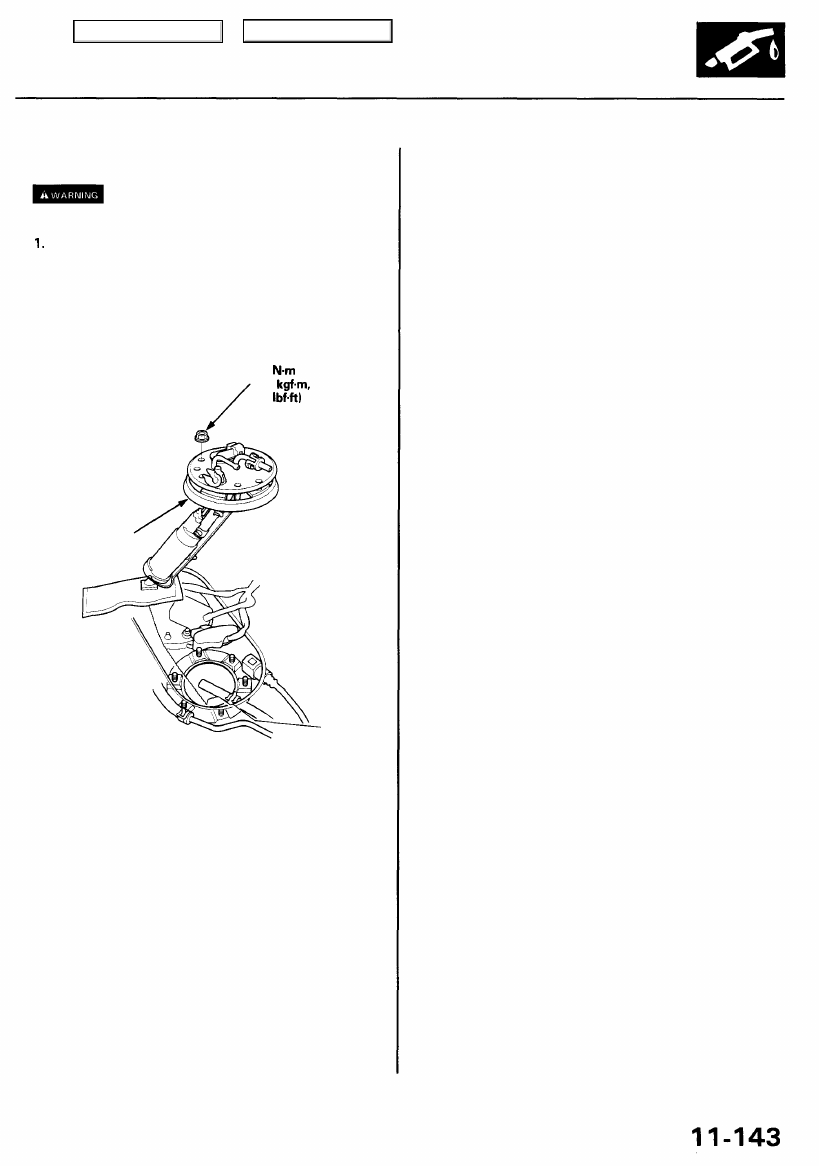

Replacement

Do not smoke while working on fuel sys-

tem. Keep open flames away from your work area.

 Remove the rear seat cushion (see

section 20

).

2. Remove the access panel from the floor.

3. Disconnect the 2P connector from the fuel pump.

4. Remove the fuel pump mounting nuts.

5.9
(0.6
4.3

5. Remove the fuel pump from the fuel tank.

6. Install parts in the reverse order of removal.

BASE
GASKET
Replace.

Main Menu

Table of Contents

Fuel Gauge

Testing

NOTE: Refer to

section 23

 for the fuel gauge system cir-

cuit.

1. Check the No. 13 METER (7.5 A) fuse in the under-

dash fuse/relay box, METER (15 A) fuse in the under-
hood fuse/relay box and gauge relay before testing.

2. Remove the rear seat cushion (see

section 20

).

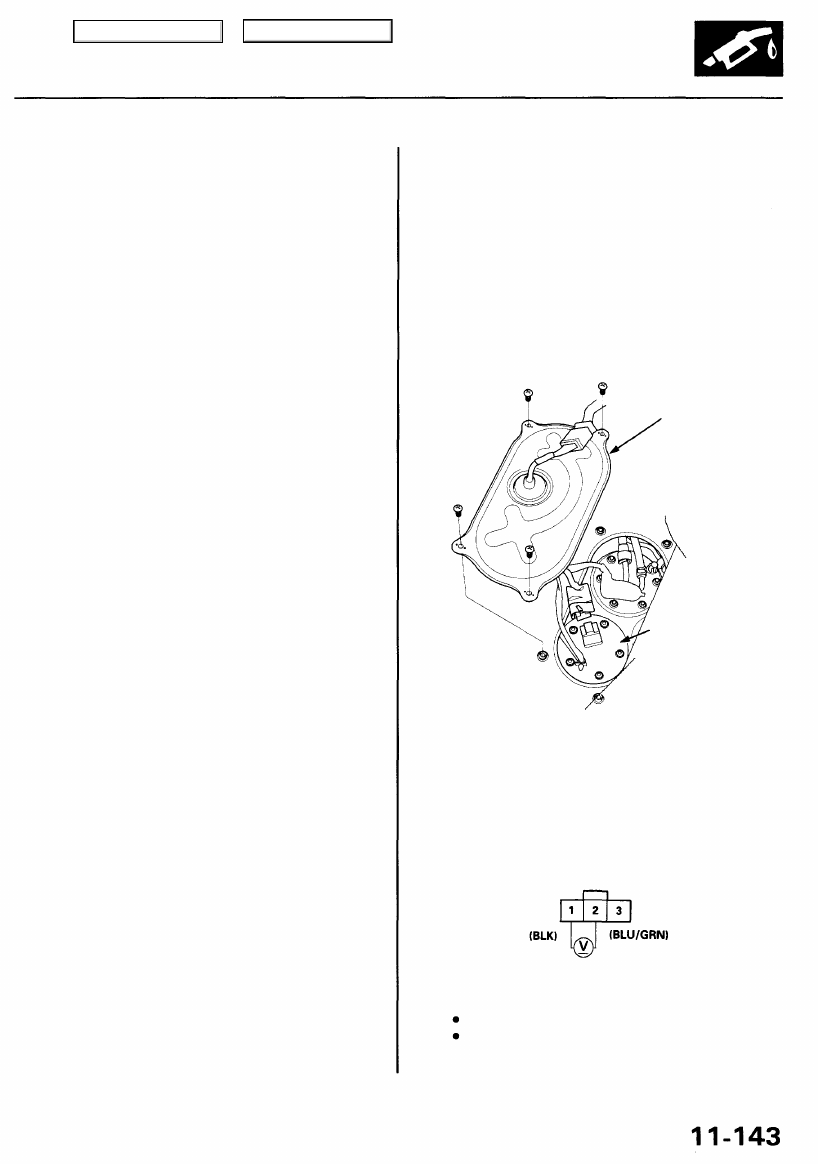

3. Remove the access panel from the floor.

ACCESS
PANEL

FUEL GAUGE
SENDING UNIT

4. Disconnect the 3P connector from the fuel gauge

sending unit.

5. Measure voltage between the 3P connector termi-

nals No. 1 and No. 2 with the ignition switch ON (II).

There should be between 5 and 8 V.

FUEL GAUGE SENDING UNIT CONNECTOR
(C723)

Wire side of female terminals

If the voltage is as specified, go to step 6.
If the voltage is not as specified, check for:

— an open in the BLU/GRN or BLK wire.
— poor ground (G652). (cont'd)

Main Menu

Table of Contents

Fuel Supply System

Fuel Gauge (cont'd)

6. Turn the ignition switch OFF.

7. Attach a jumper wire between the No. 1 and No. 2

terminals, then turn the ignition switch ON (II).

8. Check that the pointer of the fuel gauge starts mov-

ing toward the

 mark.

CAUTION: Turn the ignition switch OFF before the
pointer reaches "F" on the gauge dial. Failure to do
so may damage the fuel gauge.

NOTE: The fuel gauge is a bobbin (cross-coil) type,
hence the fuel level is continuously indicated even

when the ignition switch is OFF, and the pointer

moves more slowly than that of a bimetal type.

• If the pointer of the fuel gauge does not move at

all, replace the gauge.

• If the gauge is OK, inspect the fuel gauge send-

ing unit.

Main Menu

Table of Contents

Fuel Supply System

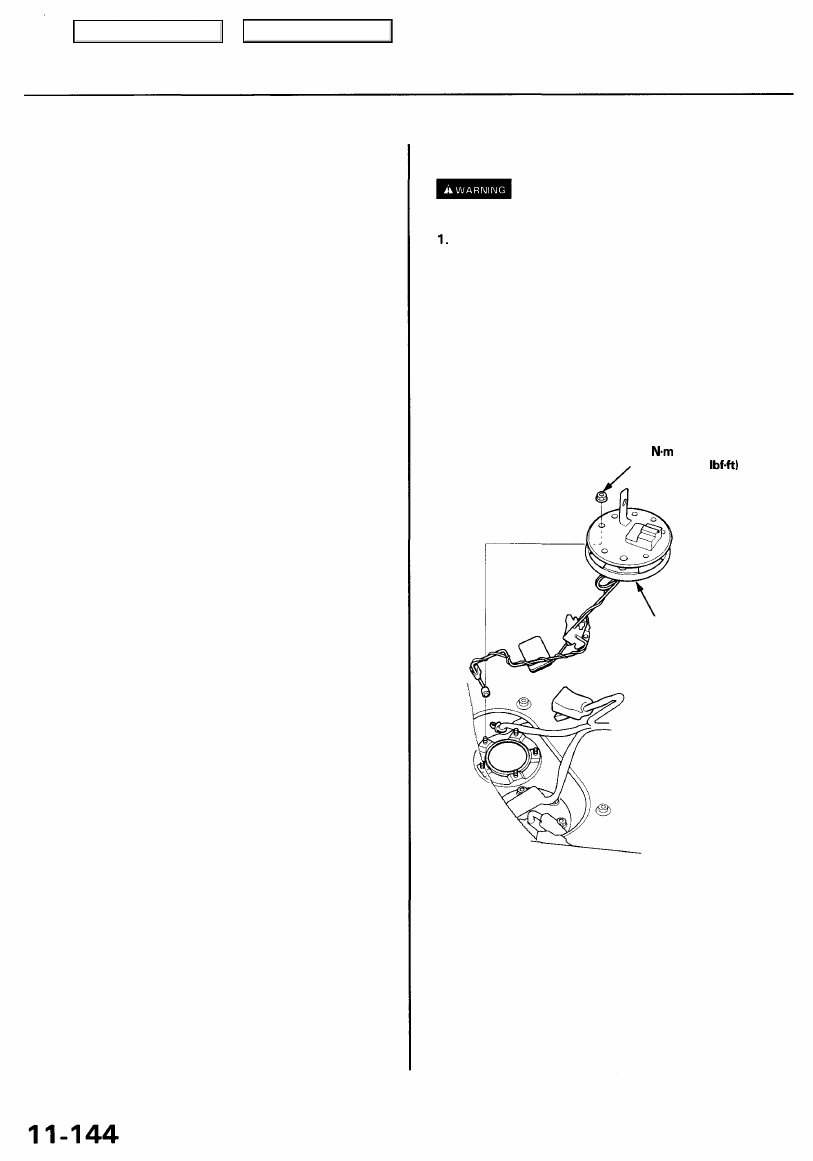

system. Keep open flame away from your work area.

 Remove the seat cushion (see

section 20

).

2. Remove the access panel.

3. With the ignition switch OFF, disconnect the 3P con-

nector from the fuel gauge sending unit.

4. Remove the fuel gauge sending unit.

5.9
(0.6 kgf m, 4.3

BASE
GASKET

Replace.

Fuel Gauge Sending Unit

Testing

Do not smoke while working on the fuel
