Acura RL (1996-2004 year). Manual - part 20

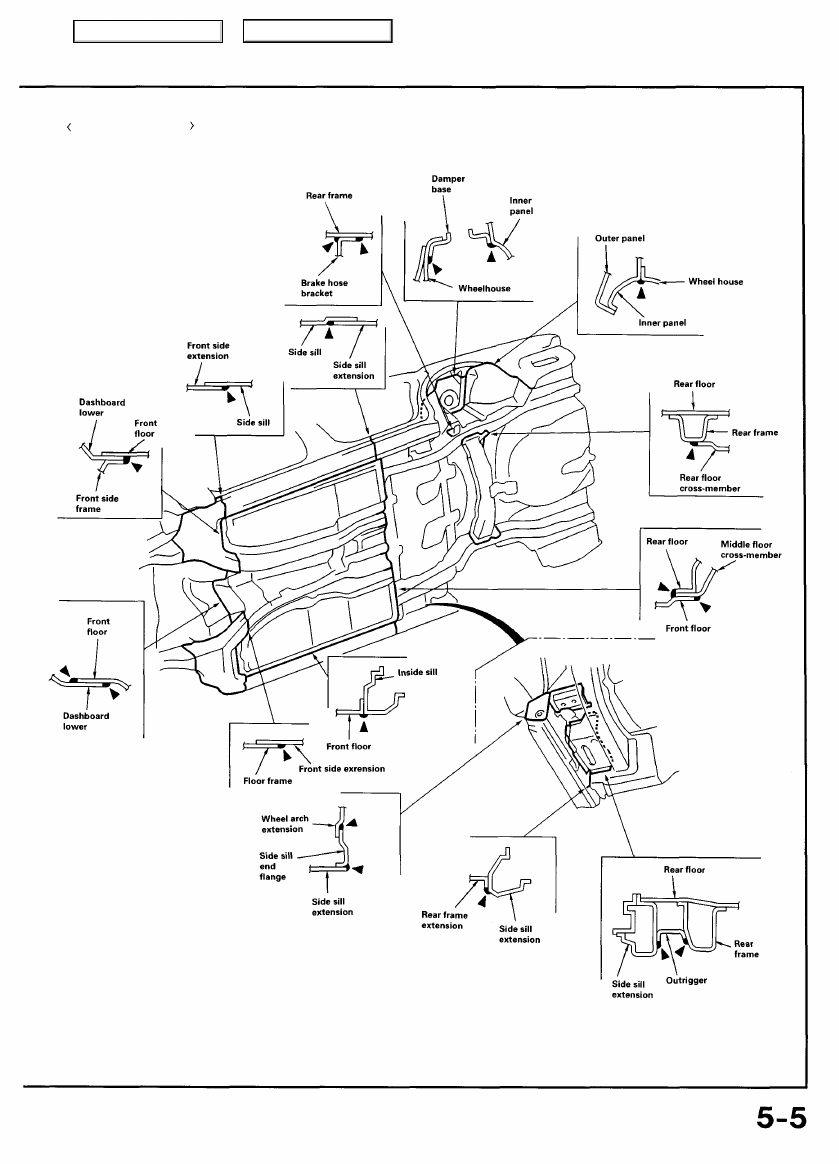

Under Floor / Frame

(cont'd)

Main Menu

Table of Contents

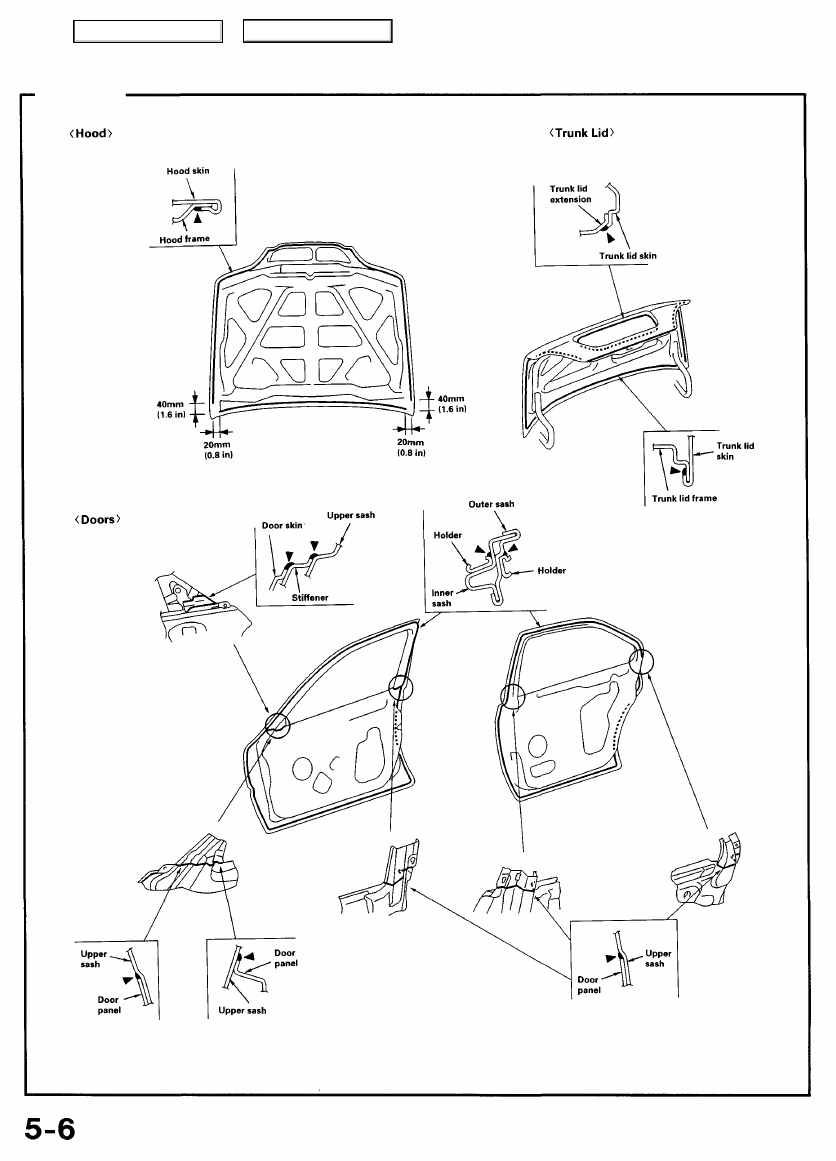

Cross Section of Body and Sealants

(cont'd)

Main Menu

Table of Contents

Body Dimensional Drawings

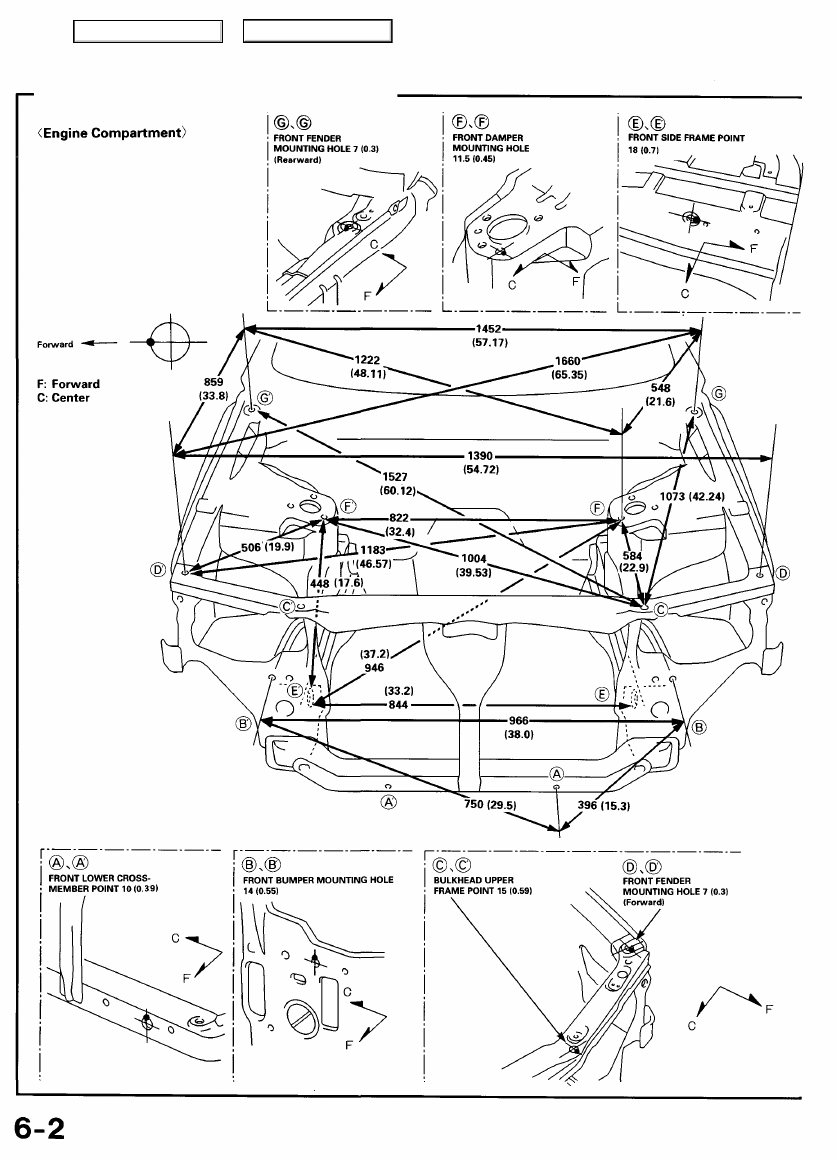

Upper Body Measuring Dimensions

Unit: mm (in)

NOTE: Measuring dimensions show

the distance between the forward or

upper edge of positioning bosses

and/or holes shown in the detail

sketches.

Measuring point (Black dots)

Main Menu

Table of Contents

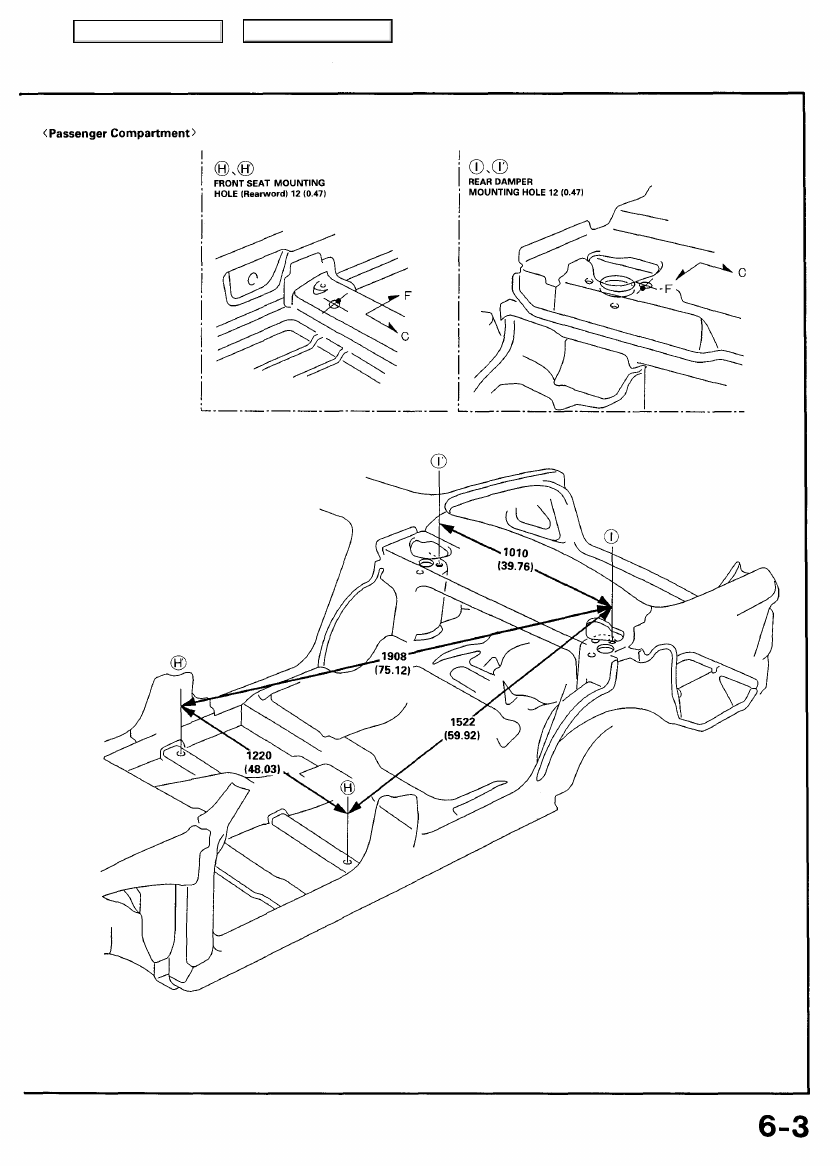

Unit: mm (in)
