2.
Основное оборудование и техническая
характеристика вагона ЛM-68
Основное оборудование вагона ЛМ-68 включает: кузов и кузовное
оборудование: каркас кузова, двери, оконные рамы, элементы внутренней
отделки, внутренняя и наружная арматура, сиденья, кассы, компостеры,
экипировочное оборудование;
механическое оборудование и ходовые части: ходовые тележки с колесными
парами, редуктор, карданные передачи,
рессорное подвешивание, сцепные приборы, защитное
устройство, включающее подвагонную предохранительную сетку,
междувагонную сетку и отбойный брус;
пневматическое оборудование: мотор-компрессор, конденсатор, сеточный
цилиндр, резервуар, тормозной цилиндр на тележке, дверные цилиндры,
электропневматические вентили, редукционный клапан, кран машиниста и
др.;
электрическое оборудование — высоковольтное и низковольтное.
Высоковольтное оборудование включает: тяговые
электродвигатели, токоприемник, резисторы, контроллер, индуктивный шунт,
отключатель двигателей, грозоразрядник, радиореактор, панели c
контакторами и др. Низковольтное оборудование включает:
двигатель-генератор, аккумуляторную батарею, панели с реле, устройства
защиты и управления;
тормозные устройства: механический тормоз с пневматическим и ручным
приводом, электродинамический тормоз, рельсовый электромагнитный тормоз.

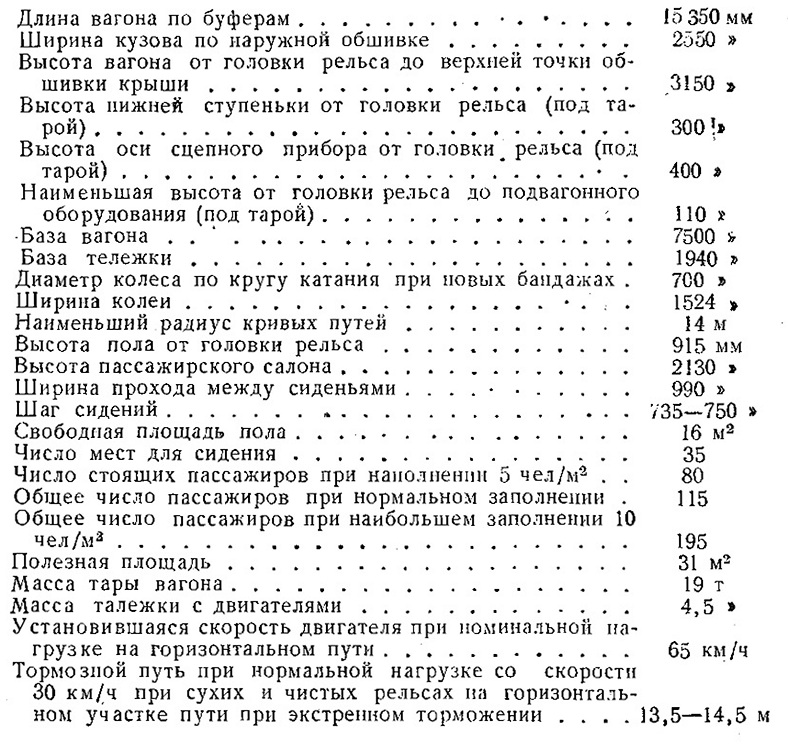

Технические характеристики вагона ЛМ-68
Длина вагона по буферам......... . . . . 15 350 мм
Ширина кузова по наружной обшивке..................2о50 »
Высота вагона от головки рельса до верхней точки обшивки
крыши............................3150
Высота нижней ступеньки от головки рельса (под
тарой)..........................................300
Высота оси сцепного прибора от головки, рельса (под
тарой)....................... 400»
Наименьшая высота от головки рельса до подвагонного
оборудования (под тарой).............. . 110
База вагона . . ....................7500
База тележки..........................................1940
Диаметр колеса по кругу катания при новых бандажах . 700
Ширина колеи................. . . . 1524
Наименьший радиус кривых путей......................14 м
Высота пола от головки рельса........................915 мм
Высота пассажирского салона............................2130 »
Ширина прохода между сиденьями . . . . ...........990 »
Шаг сидений...................... 735—750 »
Свободная площадь пола . . ...........................16 м2
Число мест для сидения................................35
Число стоящих пассажиров при наполнении 5 чед/м2 . . 80
Общее число пассажиров при нормальном заполнении . 115
Общее число пассажиров при наибольшем заполнении 10
чел/м3................................................195
Полезная площадь......................................31 м2
Масса тары вагона .................................19 т
Масса та лежки с двигателями..........................4,5
Установившаяся скорость двигателя при номинальной нагрузке на
горизонтальном пути . .....................65 км/ч
Тормозной путь при нормальной нагрузке со скорости 30 км/ч при сухих и
чистых рельсах па горизонтальном участке пути при экстренном торможении
.... 13,5—14,5 м
