Троллейбус 42003А. Альбом иллюстраций и схем - часть 3

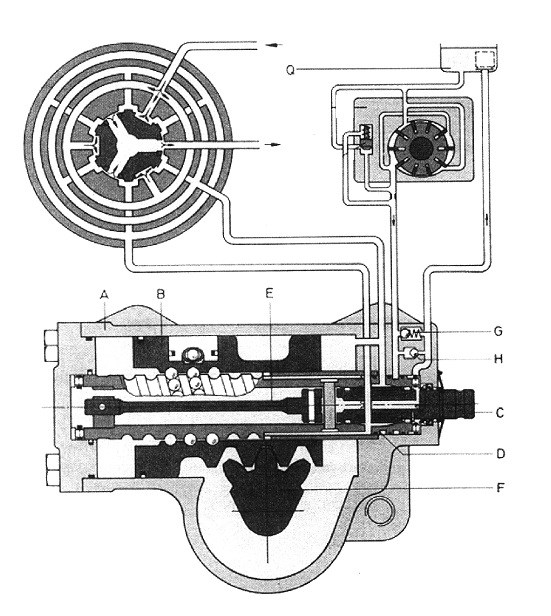

Рисунок 10 — Механизм рулевой интегральный троллейбуса 42003А (тип 8098) с распределителем в нейтральном положении

А - корпус, В - поршень-рейка, С - роторный распределитель, D - ходовой винт, Е - торсионный вал, F - вал-сектор, G - клапан ограничения давления, Н - клапан перепускной, Q - маслобак

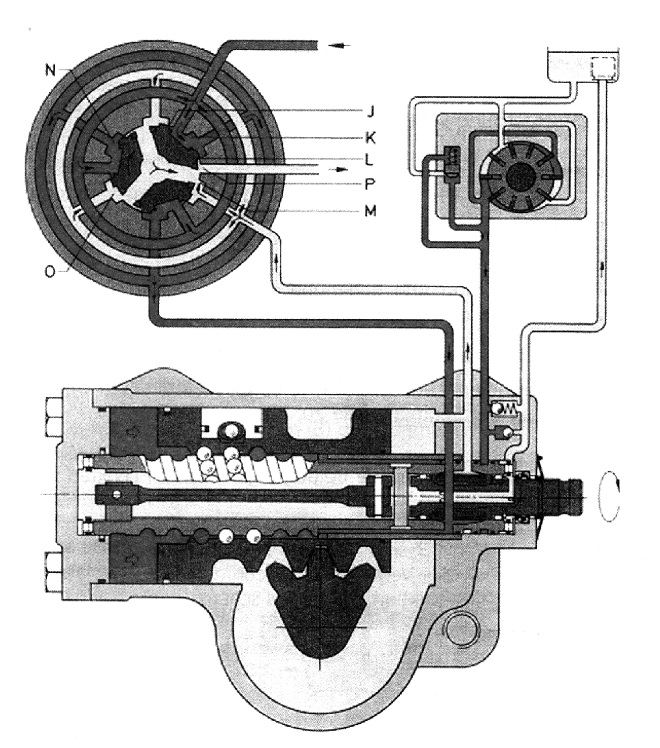

Рисунок 11 — Механизм рулевой интегральный троллейбуса 42003А (тип 8098) с распределителем в открытом положении, рулевое колесо повернуто против часовой стрелки

J, K - напорные полости; L, M- сливные полости; N, O - осевая щель; Р - щель слива

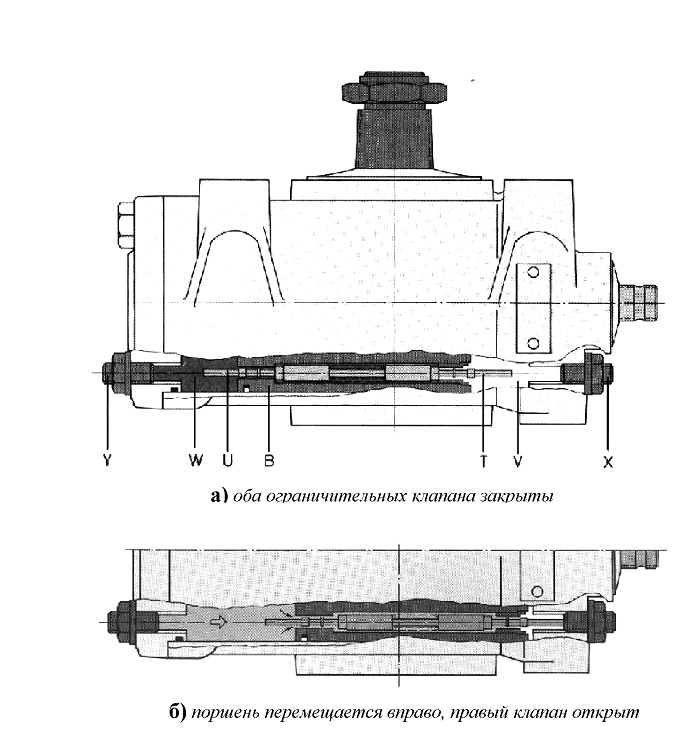

Рисунок 12 — Механизм рулевой интегральный троллейбуса 42003А (тип 8098), ограничение давления в крайних положениях

Y - левый регулировочный винт, W - левая полость цилиндра, U- левый ограничительный клапан, В - поршень, T- правый ограничительный клапан, V- правая полость цилиндра,
Х- правый регулировочный винт

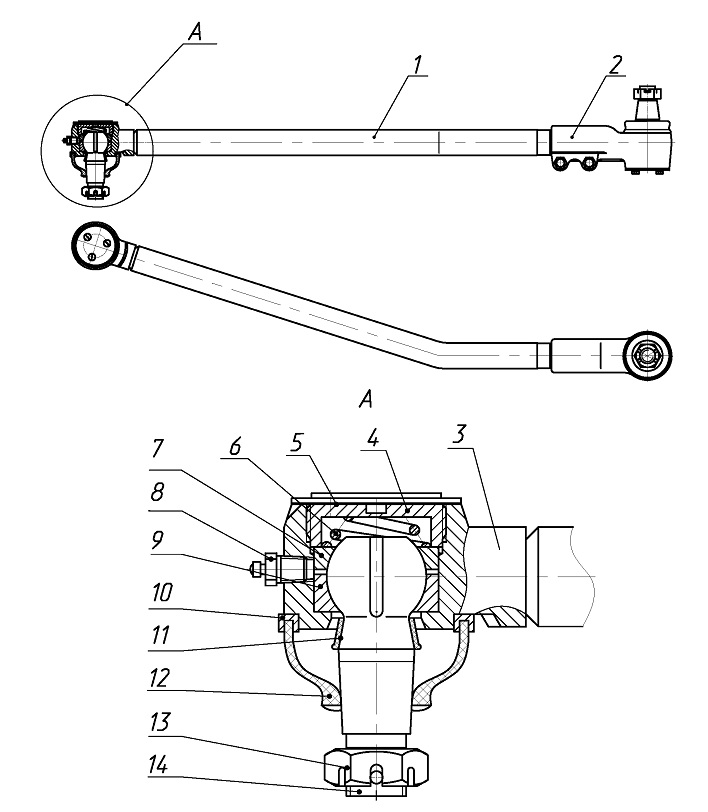

Рисунок 13 - Тяга сошки троллейбуса 42003А

1-тяга, 2-наконечник, 3-корпус, 4-пробка, 5-прокладка, 6-пружина, 7,9-сухарь, 8-масленка, 10-обойма уплотнительная, 11-ограничитель, 12-уплотнитель,
13-гайка, 14-шаробой палец

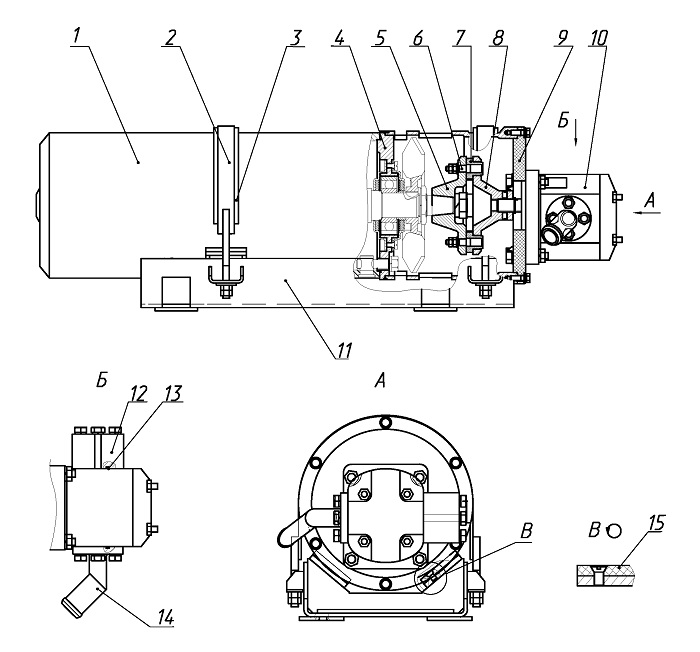

Рисунок 14 - Гидростанция троллейбуса 42003А

1- электродвигатель, 2- хомут, 3-прокладка, 4-корпус, 5-полумуфта, 6-палец, 7-бтулка, 8-полумуфта, 9-фланец, 10-насос, 11 -основание, 12- патрубок, 13- кольцо , 14- патрубок, 15- накладка
