Глушитель двигателей мотовозов и автодрезин

Глушитель двигателей мотовозов и автодрезин

Глушитель служит для уменьшения шума при выходе отработавших газов и гашения пламени и искр. Устанавливаемые на
мотовозах и дрезинах глушители (рис. 45) состоят из цилиндрического кожуха 1 с двумя крышками и перегородками 2, внутри кото-рого проходит труба 3 с рядом мелких отверстии. Отработавшие газы из выпускного коллектора двигателя по выпускной трубе попадают в глушитель, где, проходя через небольшие отверстия в трубе, теряют скорость и с незначительным шумом выходят в атмосферу.

На мотовозах и автодрезинах, работающих на этилированном бензине, выпуск отработавших газов должен производиться за пределы буферных брусьев или вверх над крышей кабины.

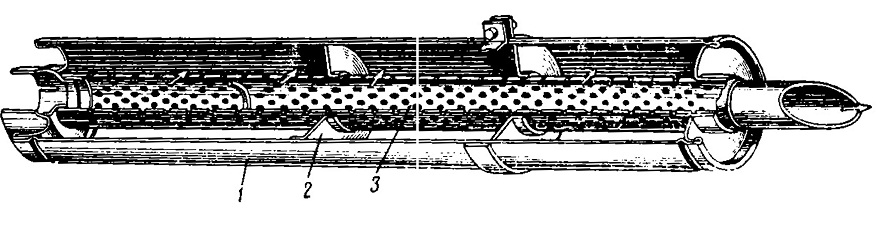

Рис. 45. Глушитель
